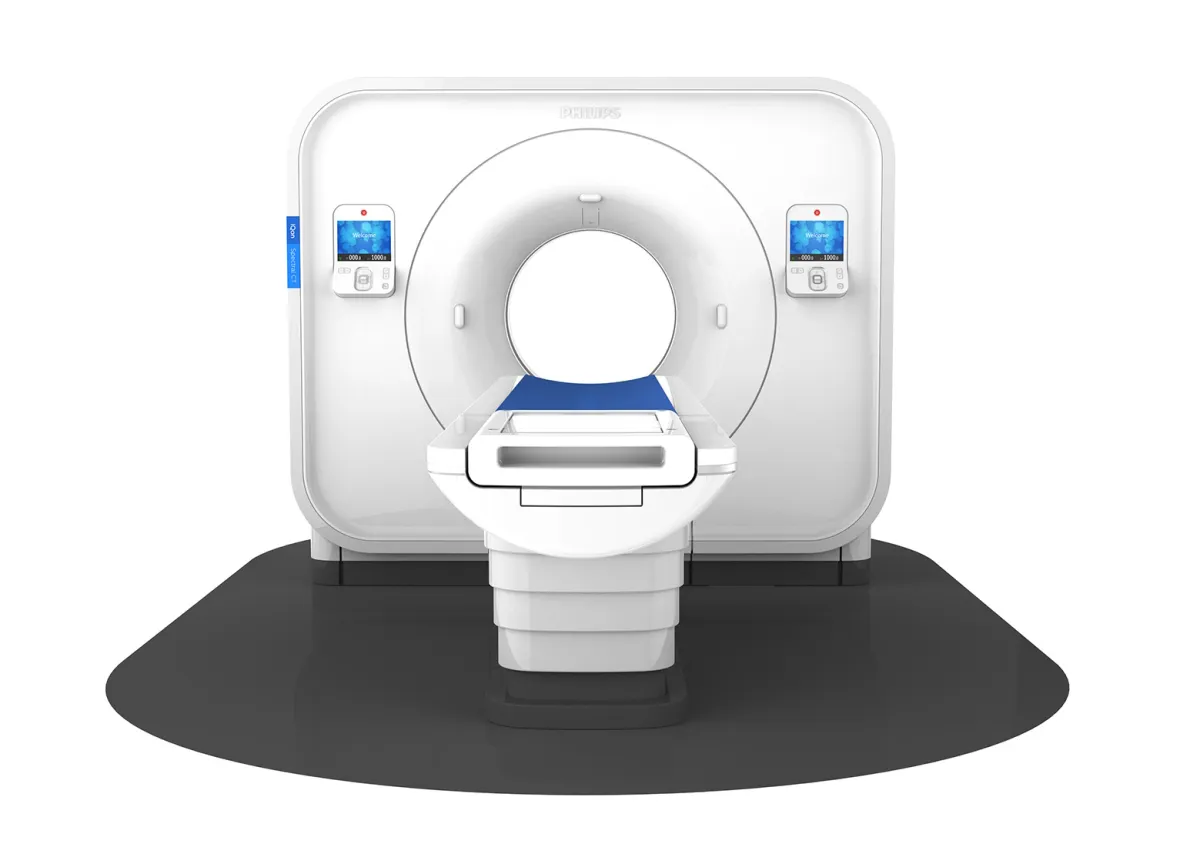

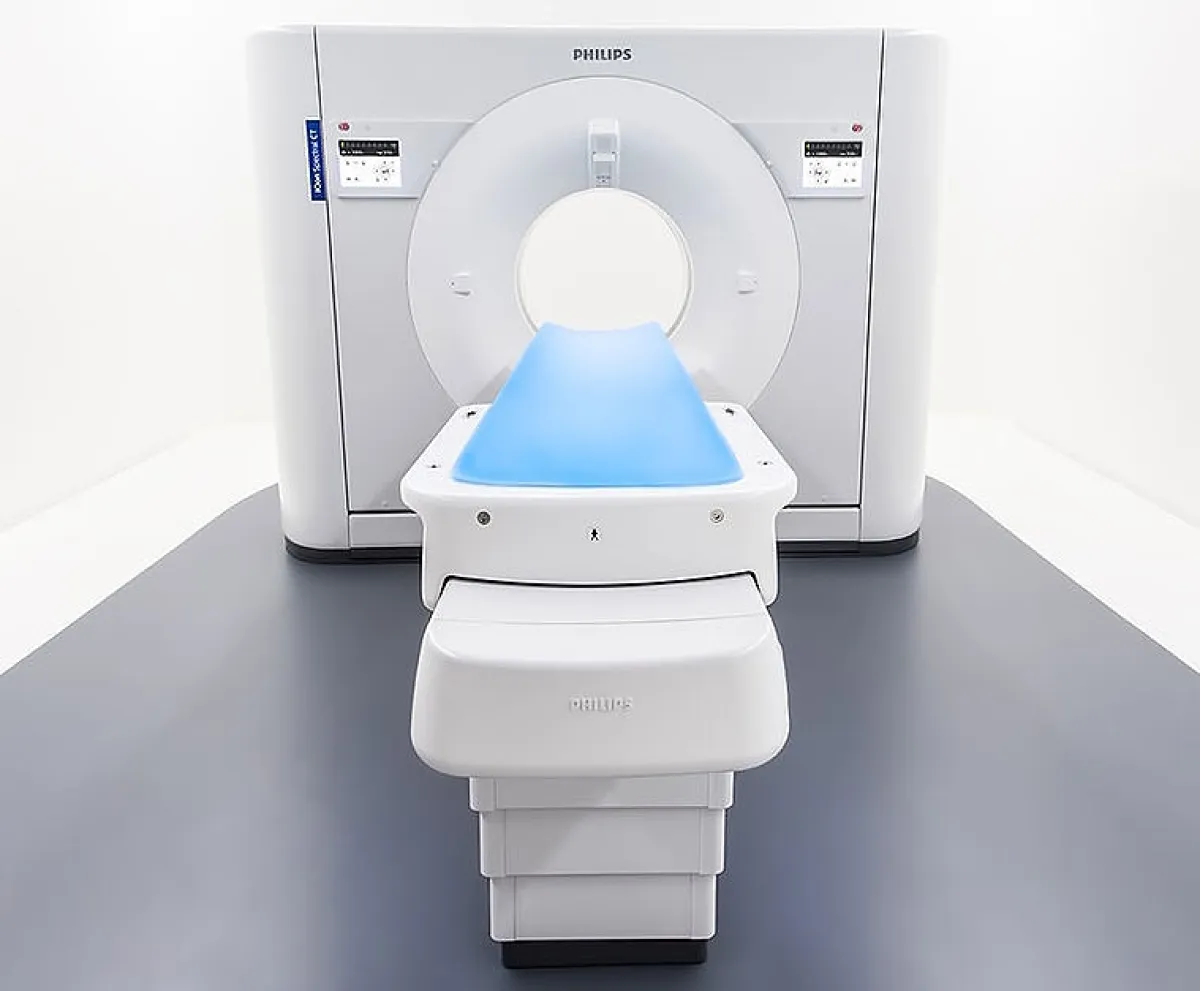

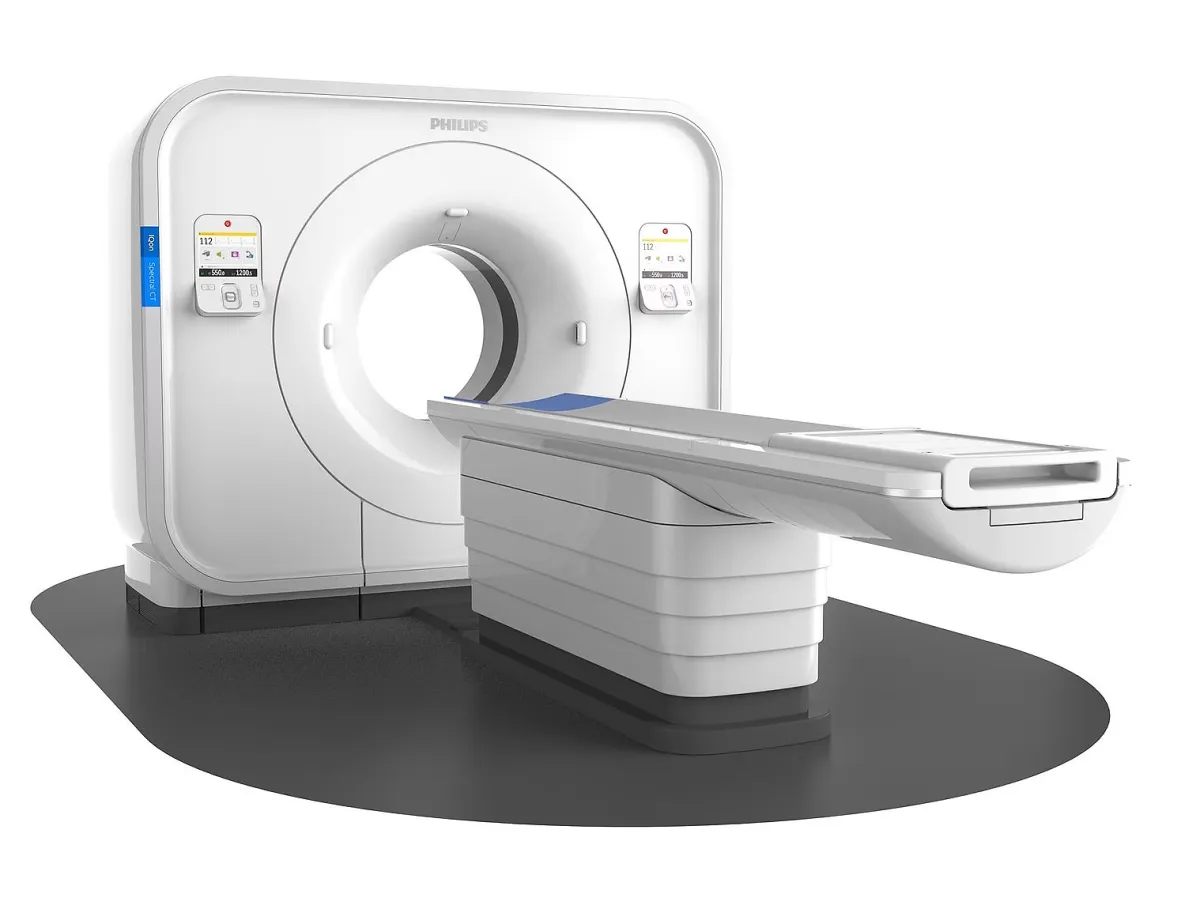

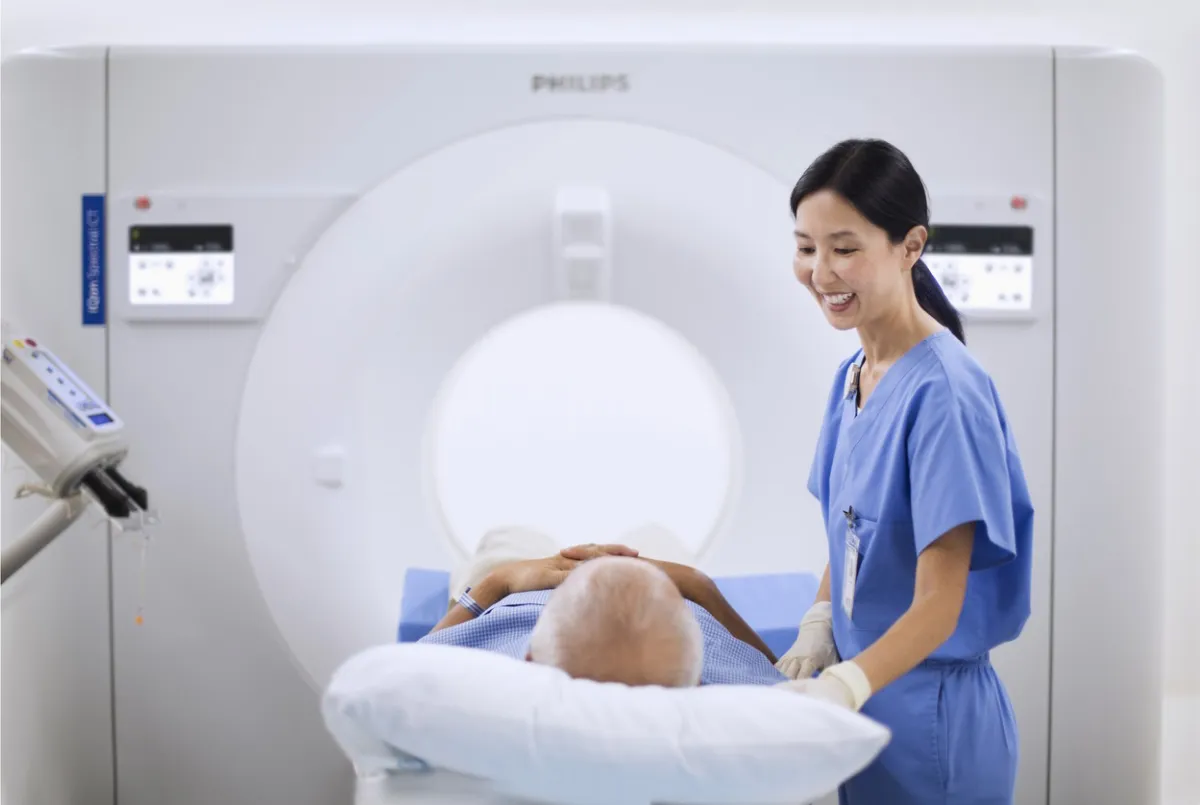

Аппарат КТ
Philips IQon
Spectral CT

Philips IQon Spectral CT представляет собой революционную инновацию в диагностической визуализации — первый КТ-аппарат, оснащенный спектральным детектором, способным ретроспективно генерировать несколько слоев спектральных данных из одного сканирования. Эта передовая возможность не только повышает точность диагностики, но и обеспечивает минимальное воздействие радиации, идеально вписываясь в современные клинические рабочие процессы. Полностью адаптируемый к существующим протоколам, IQon Spectral CT обеспечивает исключительное качество диагностики, позволяя рентгенологам получать надежные клинические результаты и точные диагнозы при первом сканировании.

​​

Одновременный спектральный анализ с помощью Magic Glass

​

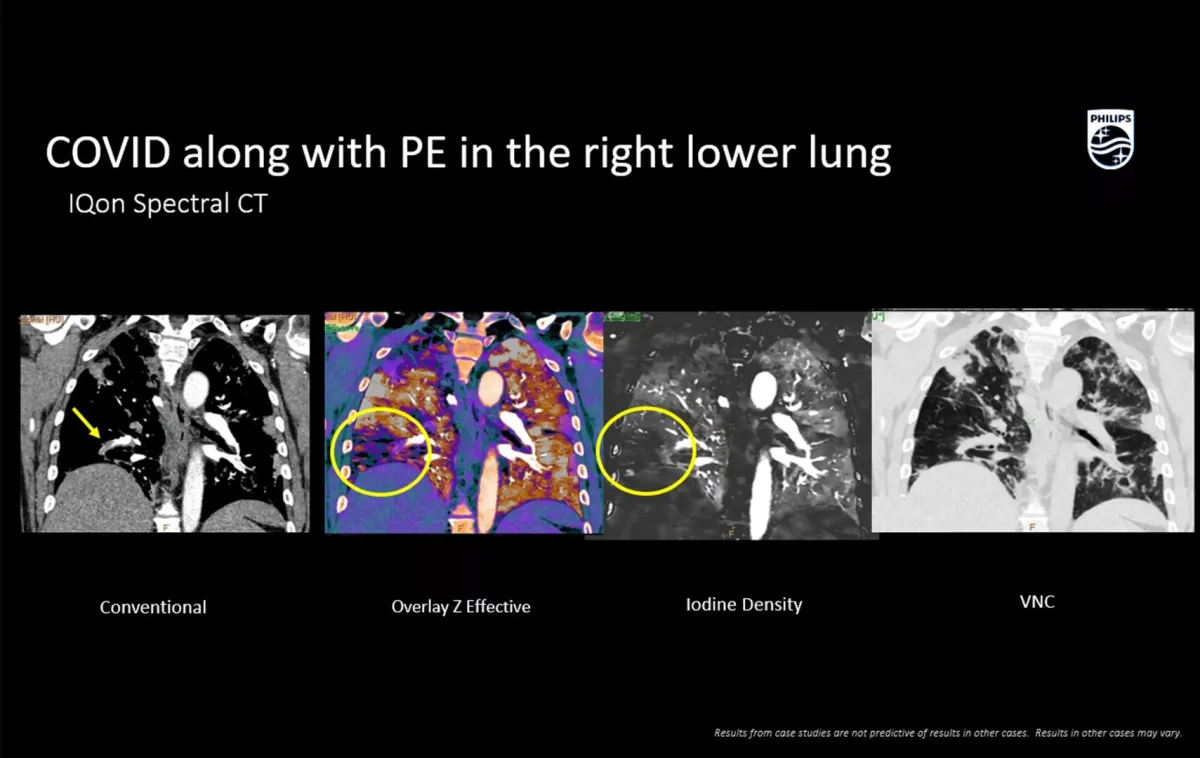

Аппарат КТ Philips IQon Spectral CT уникальным образом интегрирует приложение Spectral Magic Glass, что позволяет одновременно визуализировать и анализировать до пяти наборов данных спектральной визуализации для любой выбранной области интереса (ROI). Эти наборы данных включают:

​

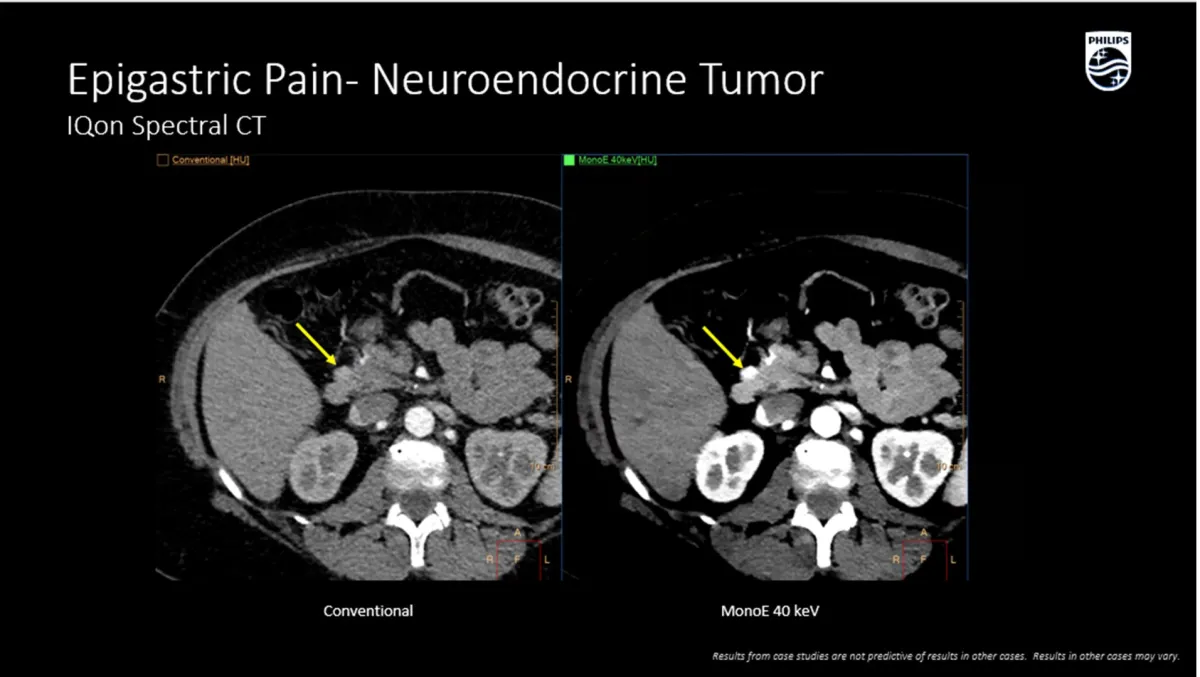

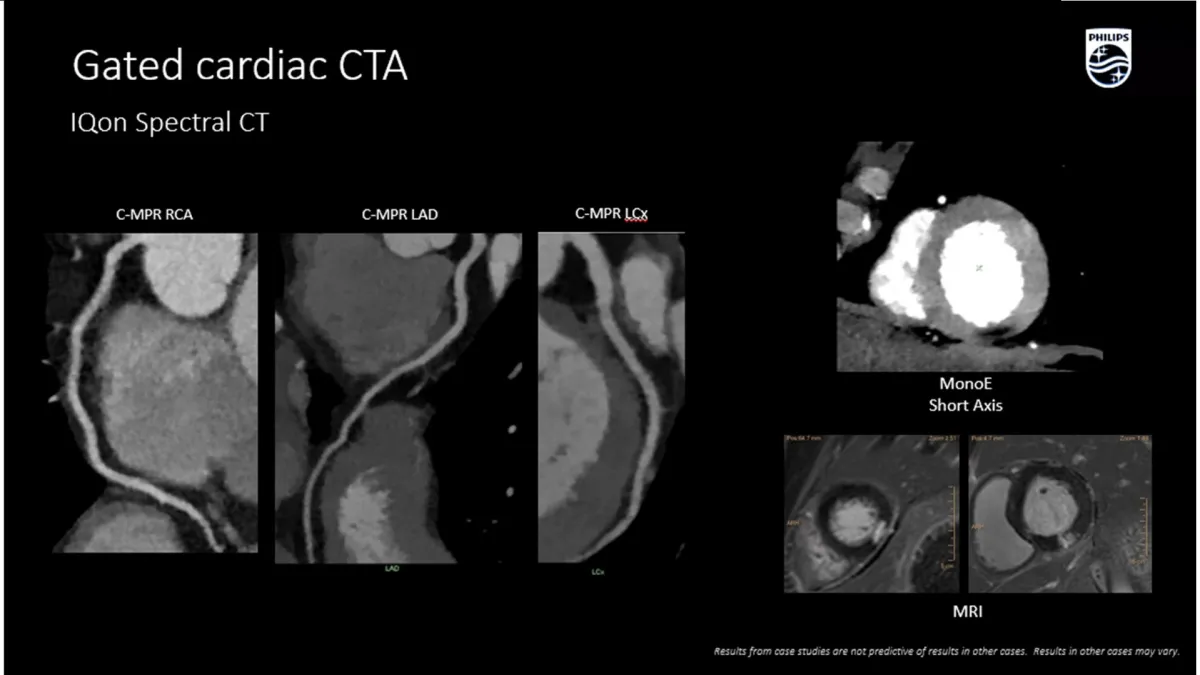

Моноэнергетическая визуализация: обеспечивает виртуальные монохроматические изображения на выбираемых уровнях энергии (кэВ), что позволяет улучшить контрастность тканей, уменьшить артефакты и оптимизировать визуализацию в таких случаях, как ужесточение луча или артефакты, вызванные металлом.

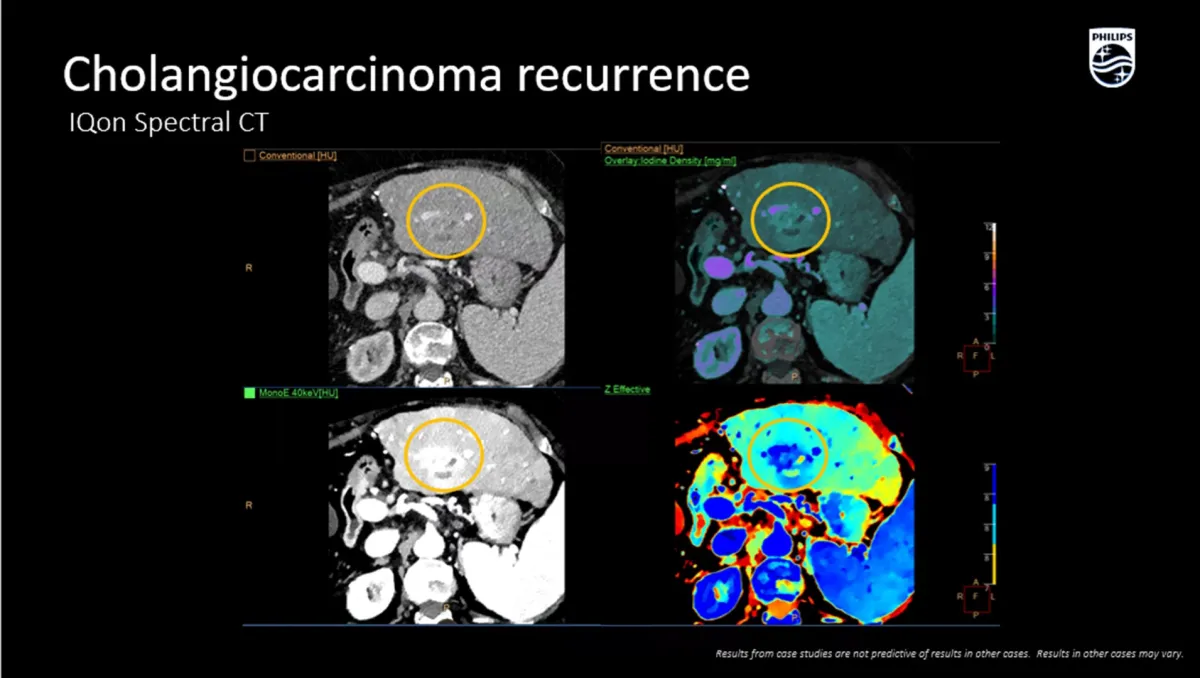

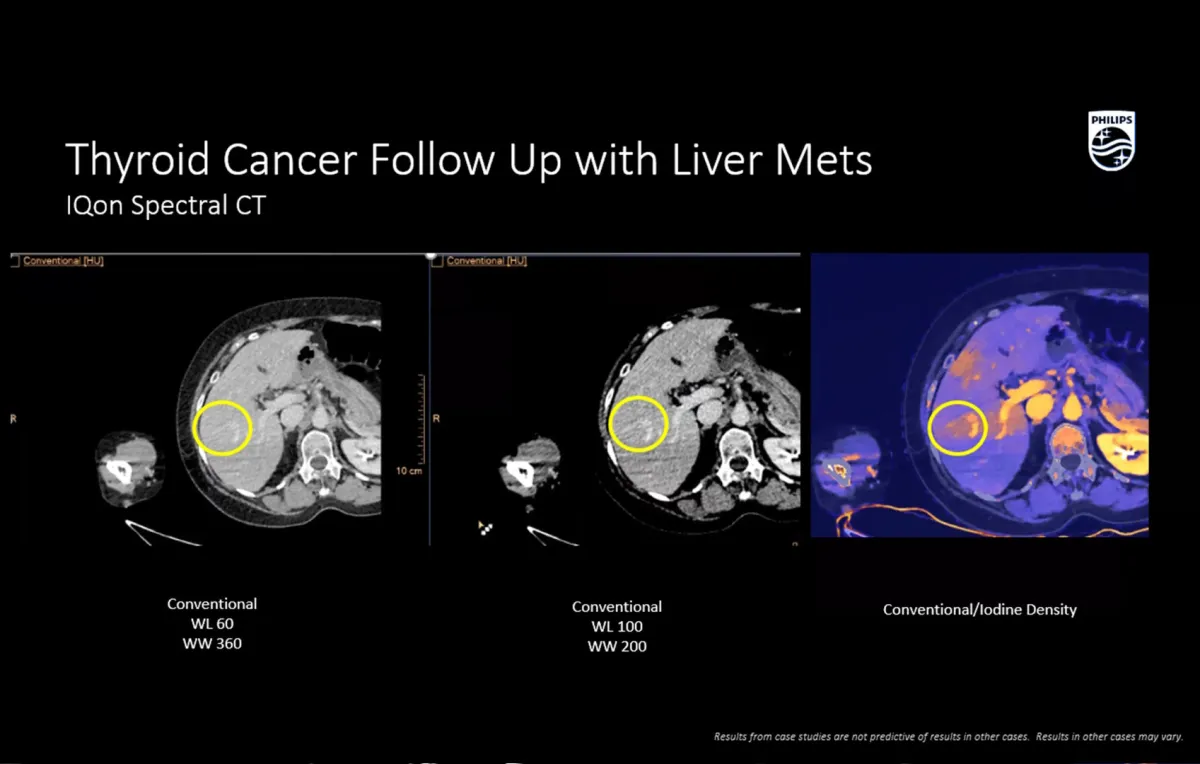

• Карты плотности йода: предоставляет количественную и качественную информацию о распределении йода, помогая в характеристике сосудистой перфузии и усилении поражения, что имеет решающее значение для онкологии, сердечно-сосудистой и других патологий.

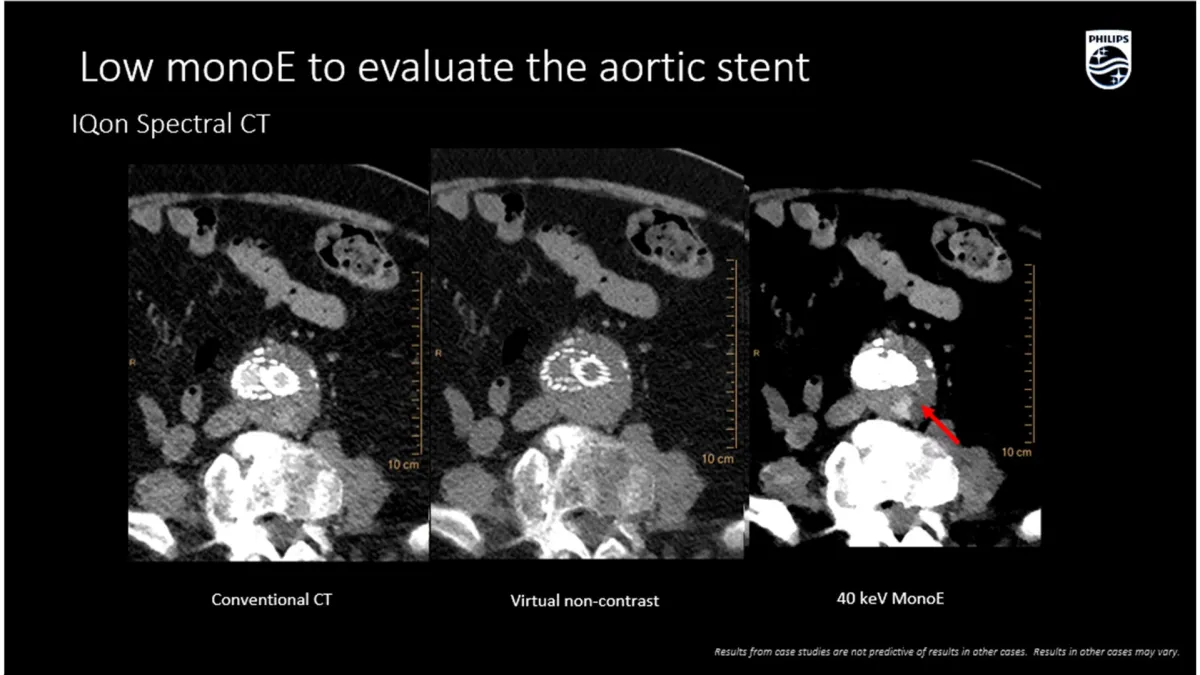

• Виртуальная неконтрастная (VNC) визуализация: устраняет необходимость в отдельных неконтрастных сборах данных путем цифрового вычитания йода из контрастно-усиленных изображений, что значительно снижает воздействие облучения пациента при сохранении диагностической точности.

• Визуализация йода без воды: отличает содержание йода от содержания воды, предоставляя критически важную информацию о характеристике тканей и дифференциации поражений.

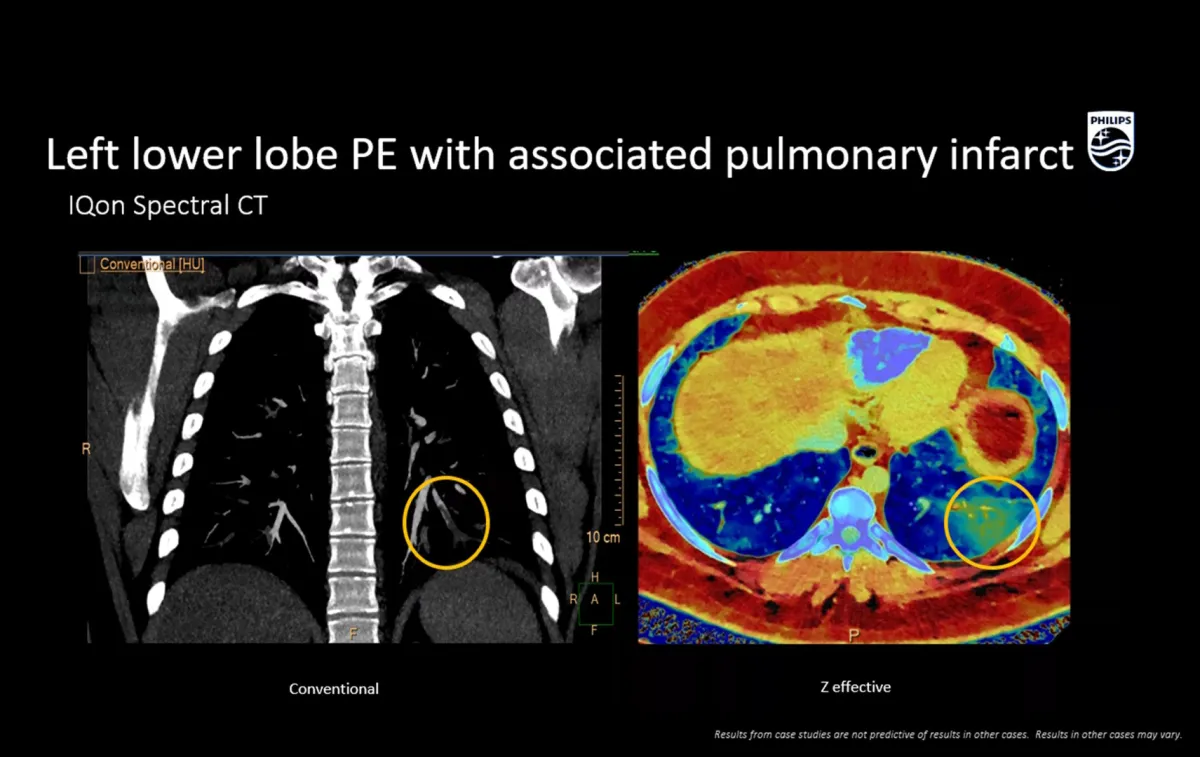

• Эффективные карты Z: отображают эффективный атомный номер (Zeff) для тканей, предлагая расширенные возможности характеристики и дифференциации материалов, особенно ценные при оценке почечных камней, плотности костей и поражений мягких тканей.

​

Клинические преимущества одновременного анализа

1. Эффективность и оптимизация рабочего процесса: возможность одновременного просмотра и сравнения нескольких спектральных результатов устраняет необходимость в повторных реконструкциях изображений и ручной настройке. Этот оптимизированный рабочий процесс позволяет быстрее принимать решения в клинических условиях с высоким давлением, таких как отделения неотложной помощи или онкологические центры.

2. Комплексные диагностические данные: одновременно представляя различные спектральные перспективы, система обеспечивает многомерное понимание сложных патологий. Например, дифференциация между некрозом опухоли и жизнеспособной тканью становится значительно более точной при использовании карт плотности йода в сочетании с эффективными данными Z.

3. Сокращение неоднозначностей: сравнение спектральных наборов данных в реальном времени сводит к минимуму диагностические неопределенности, особенно в сложных случаях, таких как незначительная тромбоэмболия легочной артерии или метастазы печени на ранней стадии.

4. Оптимизация дозы облучения: благодаря виртуальной неконтрастной визуализации система снижает потребность в дополнительных фазах сканирования, тем самым минимизируя воздействие радиации на пациента без ущерба для результатов диагностики.



Несколько результатов спектрального анализа, отображаемые в PACS

Приложение Spectral Magic Glass на PACS позволяет рентгенологам напрямую получать доступ к наборам данных спектральной визуализации и управлять ими из окна настроек просмотра PACS. Эта оптимизированная интеграция гарантирует, что спектральные данные будут легко доступны во время обычной интерпретации изображений без необходимости использования дополнительного программного обеспечения или сложных переходов между платформами. Основные функции включают:

• Прямой доступ из PACS: приложение удобно запускается из средства просмотра PACS, поддерживая единый интерфейс и сводя к минимуму сбои в рабочем процессе рентгенолога.

• Удобный интерфейс: Spectral Magic Glass на PACS имеет интуитивно понятный интерфейс, который адаптируется к существующим протоколам визуализации организации. Такая конструкция требует незначительного или нулевого дополнительного обучения персонала, что обеспечивает плавный процесс внедрения.

• Совместимость с существующими рабочими процессами: интегрируя спектральные данные непосредственно в PACS, система улучшает клинические рабочие процессы без необходимости внесения существенных изменений в устоявшиеся процессы. Рентгенологи могут просматривать, анализировать и сравнивать спектральные наборы данных с обычными изображениями в одной и той же среде.



Повышение клинической эффективности с уникальным детектором NanoPanel Prism

Детектор NanoPanel Prism является ключевым элементом для повышенной клинической эффективности IQon Spectral CT. Его уникальная архитектура позволяет одновременно получать несколько типов данных, обеспечивая комплексные диагностические возможности без необходимости дополнительных фаз сканирования или рабочих процессов. Основные характеристики включают:

• Стандартная анатомическая информация: обеспечивает анатомическую визуализацию высокого разрешения, соответствующую традиционным аппаратам КТ, обеспечивая четкость и точность визуализации анатомии пациента.

• Одновременная цветовая количественная оценка: обеспечивает количественную оценку состава материала с помощью расширенного спектрального цветового картирования, предлагая критически важную информацию о характеристике тканей и дифференциации патологий.

• Структурная характеристика: облегчает оценку плотности и состава тканей, используя карты эффективной Z и плотности йода для более глубокой диагностической информации.

• Моноэнергетические данные реконструкции: обеспечивает виртуальные монохроматические изображения на различных уровнях энергии, оптимизируя контрастность тканей и уменьшая артефакты, такие как жесткость пучка или помехи металла.

​

Постоянная доступность спектральных данных

В отличие от обычных аппаратов КТ, требующих предварительного планирования для спектральной визуализации, спектральный КТ Philips IQon захватывает спектральные данные во время каждого сканирования. Эта постоянная доступность дает рентгенологам гибкость для ретроспективного выполнения спектрального анализа без необходимости дополнительного сканирования или воздействия радиации. Эта функция гарантирует, что:

1. Каждое сканирование является спектральным: устраняет необходимость выбора между стандартным и спектральным режимами, упрощая принятие решений и гарантируя постоянную доступность спектральных данных.

2. Ретроспективный анализ: позволяет врачам исследовать спектральные данные для более глубокого понимания после первоначального сканирования, повышая точность диагностики и сокращая необходимость в повторной визуализации.

​

Улучшенный клинический рабочий процесс

Сочетание расширенных спектральных возможностей и оптимизированных рабочих процессов напрямую приводит к повышению клинической эффективности. Основные преимущества включают:

• Экономия времени: одновременное получение анатомических, количественных и структурных данных снижает необходимость в нескольких сканированиях, экономя время как для пациентов, так и для врачей.

• Повышение достоверности диагностики: доступ к полным спектральным наборам данных во время рутинной визуализации позволяет быстрее и точнее ставить диагнозы, особенно в сложных случаях.

• Оптимизация ресурсов: сокращая потребность в дополнительных сканированиях и выделенных спектральных рабочих станциях, система оптимизирует использование ресурсов отделения, включая время, оборудование и персонал.

• Полная интеграция: возможности детектора NanoPanel Prism легко интегрируются в существующие рабочие процессы, требуя минимального обучения и гарантируя, что рентгенологи могут сосредоточиться на лечении пациентов, а не на операционных сложностях.

​

Технология итеративной реконструкции модели (IMR)

Одной из основных особенностей Philips IQon Spectral CT является технология итеративной реконструкции модели (IMR). IMR значительно повышает качество изображения, снижая уровень шума на изображении до 73–90 %* в зависимости от клинического приложения. Это существенное снижение шумовых артефактов гарантирует четкость изображений и отсутствие искажений, что позволяет визуализировать мельчайшие анатомические детали, которые могли быть скрыты при традиционной КТ-визуализации. Процесс IMR включает в себя передовые алгоритмы, которые имитируют перенос рентгеновских лучей и моделируют физические свойства системы визуализации, что приводит к повышению пространственного разрешения и улучшению обнаружения при низком контрасте.

​

Эффективное управление дозой

Безопасность пациента находится на переднем крае архитектуры спектрального аппарата КТ Philips IQon. Система включает в себя комплексный набор инструментов управления дозой, которые соответствуют принципам ALARA (As Low As Reasonably Achievable). Эти инструменты предоставляют врачам полный контроль над дозой облучения как в стандартном, так и в спектральном режиме визуализации, гарантируя, что каждое сканирование оптимизировано для диагностической эффективности без ущерба для безопасности пациента. Основные функции управления дозой включают в себя:

• DoseRight Index: обеспечивает обратную связь в реальном времени по уровням дозы, специфичным для пациента, позволяя врачам настраивать параметры для поддержания оптимального воздействия облучения.

• 3D-модуляция дозы: адаптирует выход излучения в реальном времени на основе анатомии пациента, уменьшая ненужное воздействие на окружающие ткани.

• Спектральное снижение дозы: обеспечивает эффективность дозы за счет извлечения максимальной диагностической ценности из спектральных данных без необходимости дополнительных сканирований.











​
