Аппарат МРТ
Philips MR 7700
Повысьте продуктивность процесса МРТ. Быстро. Легко. Уверенно.
3.0 Тесла
новинка 2025 года
цена по запросу

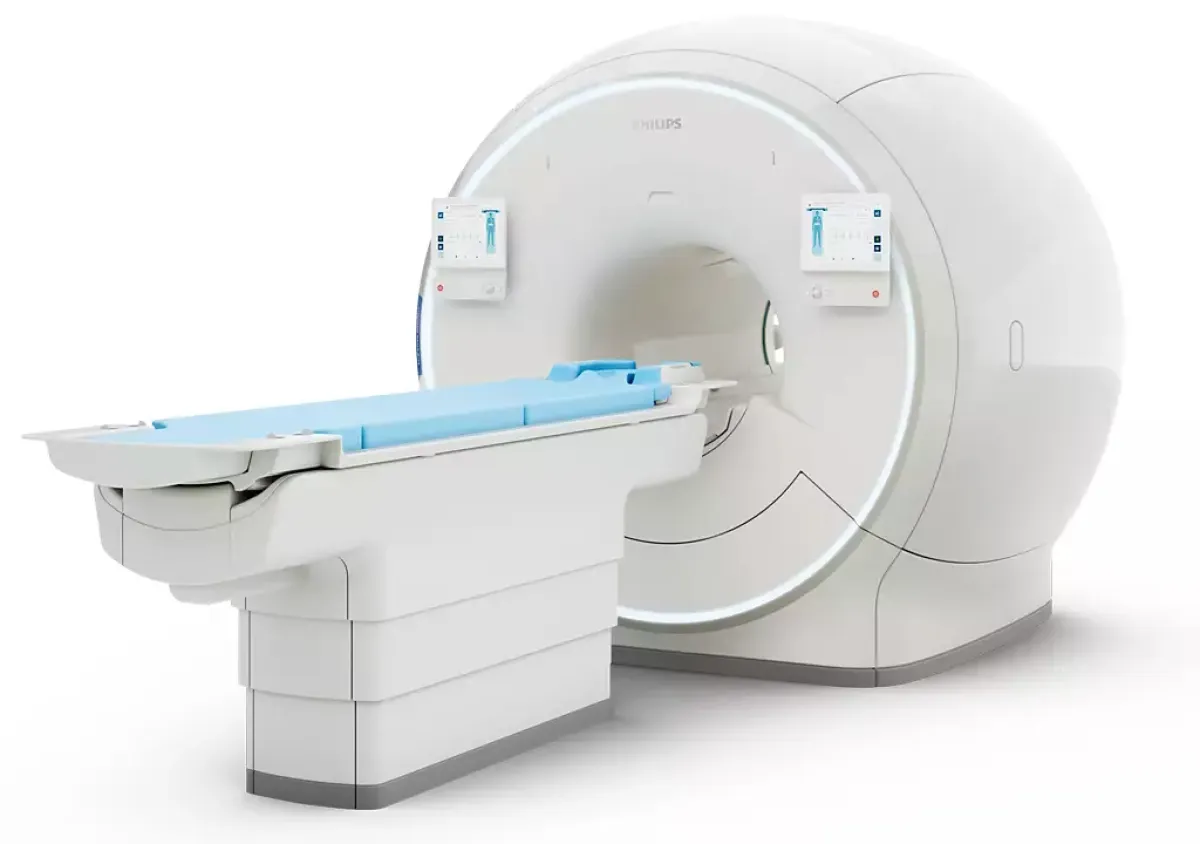

Philips MR 7700 — это флагманский аппарат МРТ 3 Тесла, разработанный для экспертной клинической диагностики и решения сложных исследовательских задач. Благодаря новейшим градиентам XP с амплитудой до 65 мТл/м и скоростью нарастания 220 Тл/м/с по каждой декартовой оси, аппарат МРТ обеспечивает высокую точность, мощность и надежность. Philips MR 7700 — это система, которая является отличным выбором для высококачественной диффузионной визуализации и передовых исследований в области нейробиологии. Томограф также поддерживает многоядерные исследования и ускорение рабочих процессов с помощью ИИ.
Особенности аппарата МРТ Philips MR 7700

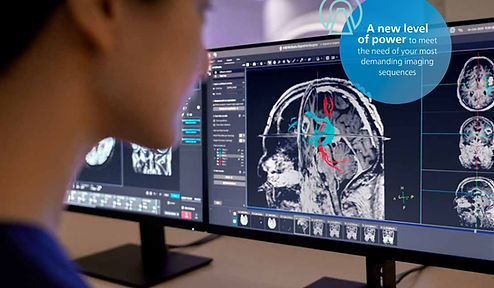

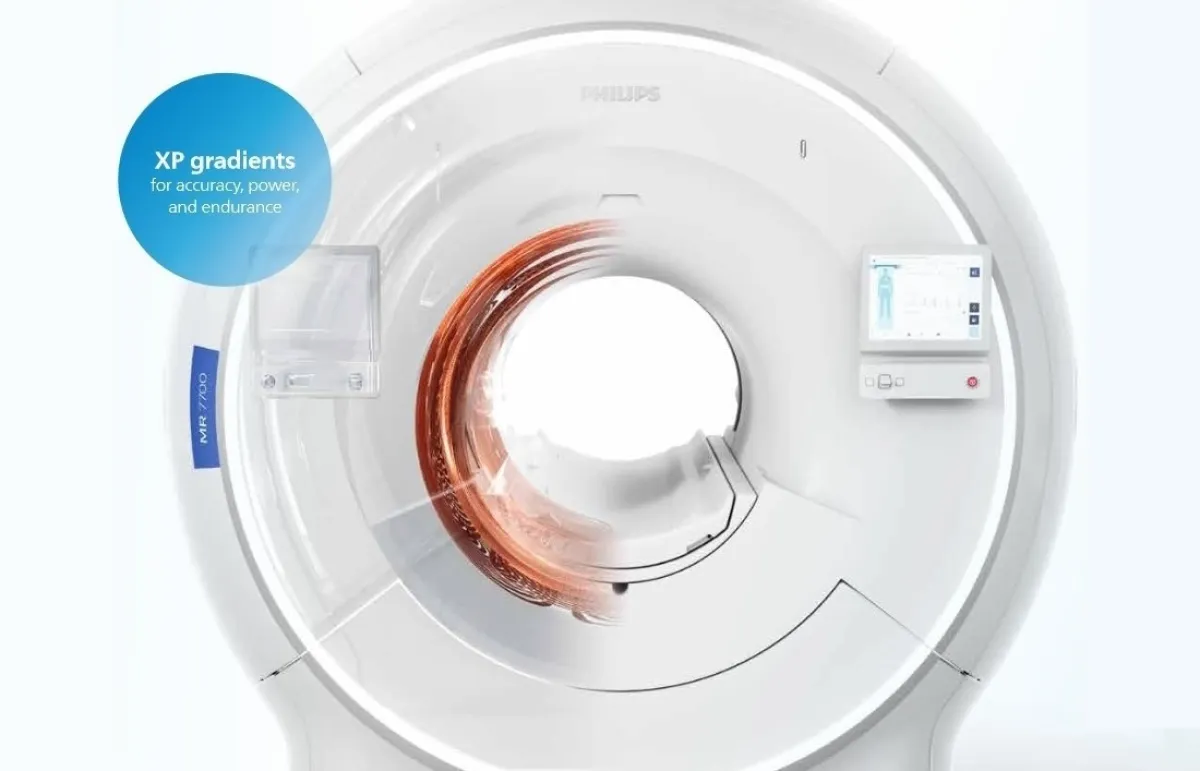

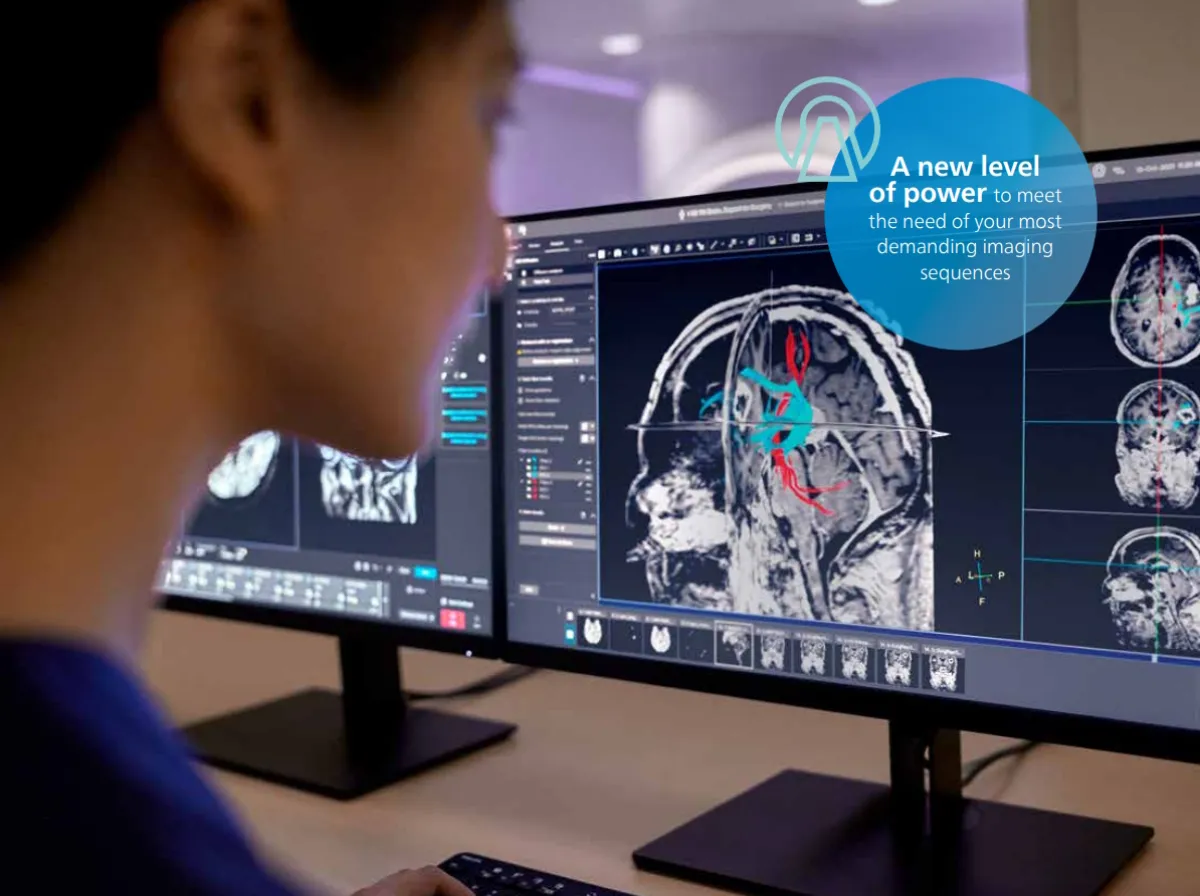

Градиенты XP для превосходства в нейронауке
Philips MR 7700 оснащён новейшей градиентной системой XP, которая предлагает сочетание мощности и стабильности. За счёт усилителя на 2,4 мегаватта достигаются амплитуды градиентов до 65 мТ/м и скорость нарастания до 220 Т/м/с одновременно по всем осям. Эти параметры позволяют выполнять самые ресурсоёмкие последовательности в области нейровизуализации, включая высокоразрешающую диффузионно-тензорную томографию и функциональные исследования мозга. Ключевое преимущество XP-градиентов заключается не только в пиковых характеристиках, но и в их долговременной выносливости. Система способна многократно воспроизводить высокие нагрузки без перегрева и снижения качества.

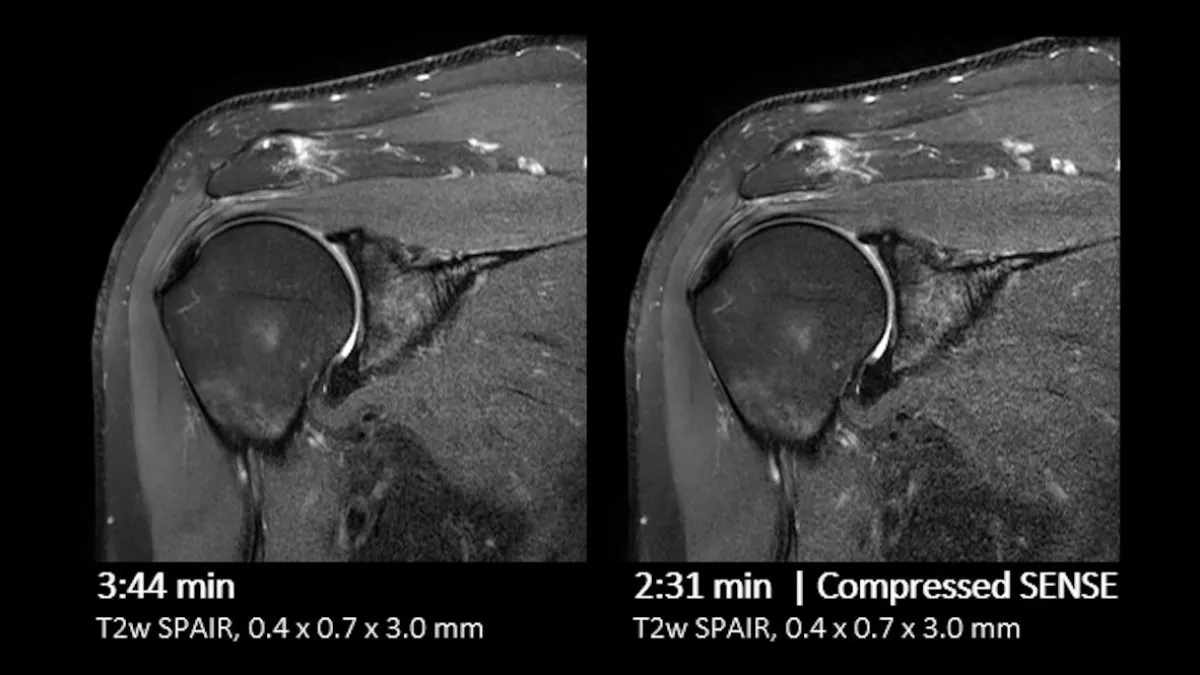

Ускорение исследований при неизменном качестве

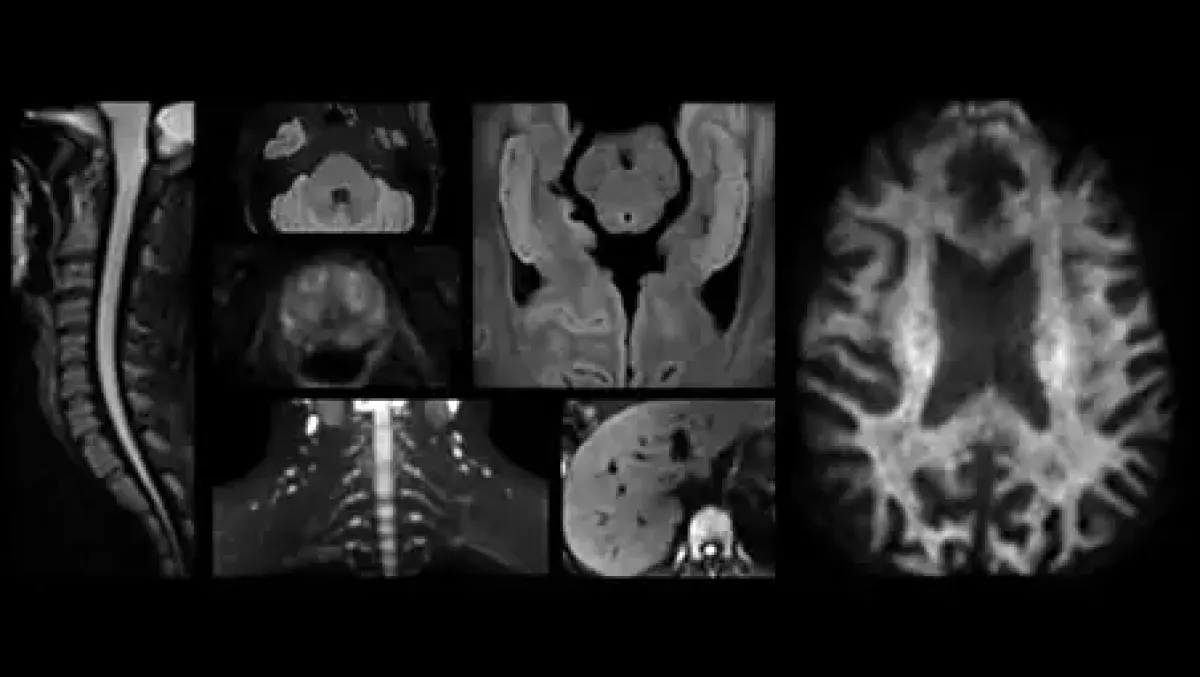

Одним из ключевых преимуществ Philips MR 7700 является возможность значительного сокращения времени сканирования без компромиссов по качеству изображения. Технология Compressed SENSE позволяет ускорять как двумерные, так и трёхмерные последовательности до 50% по сравнению с традиционными методами, сохраняя сопоставимое пространственное разрешение и контрастность. Дополнительный уровень эффективности достигается за счёт SmartSpeed — набора алгоритмов, использующих искусственный интеллект для реконструкции изображений. В совокупности Philips MR 7700 позволяет адаптировать протоколы под реальные клинические задачи: где-то сделать акцент на скорости, где-то на детализации, но при этом не жертвовать достоверностью данных.

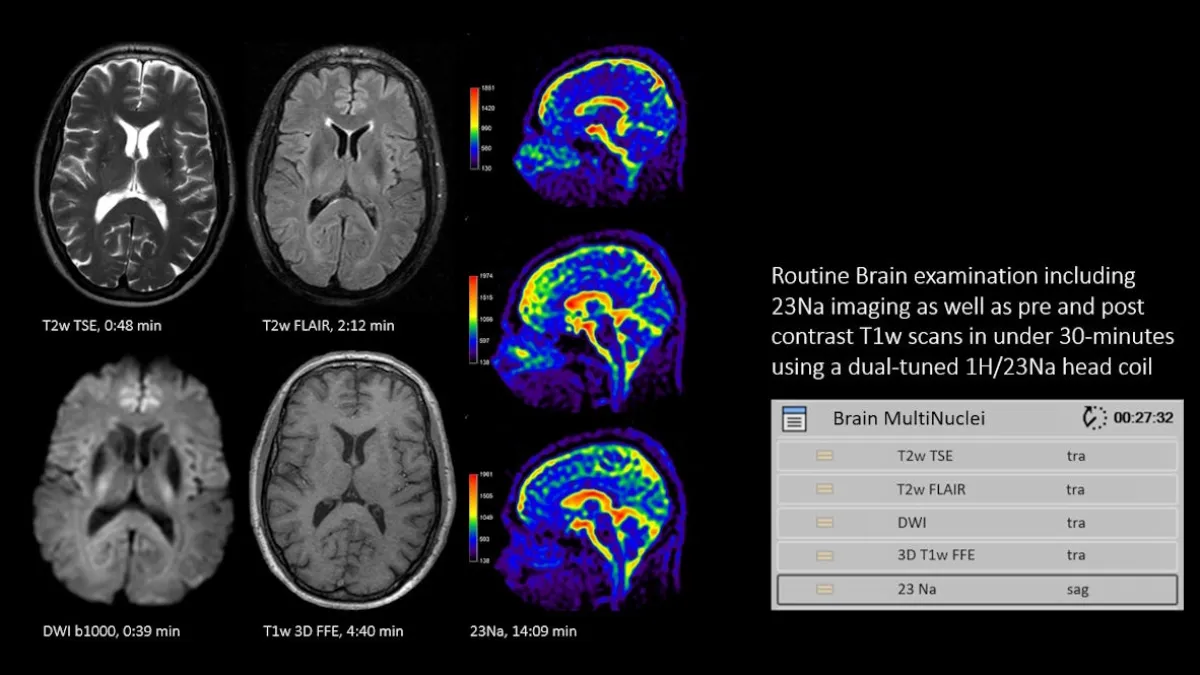

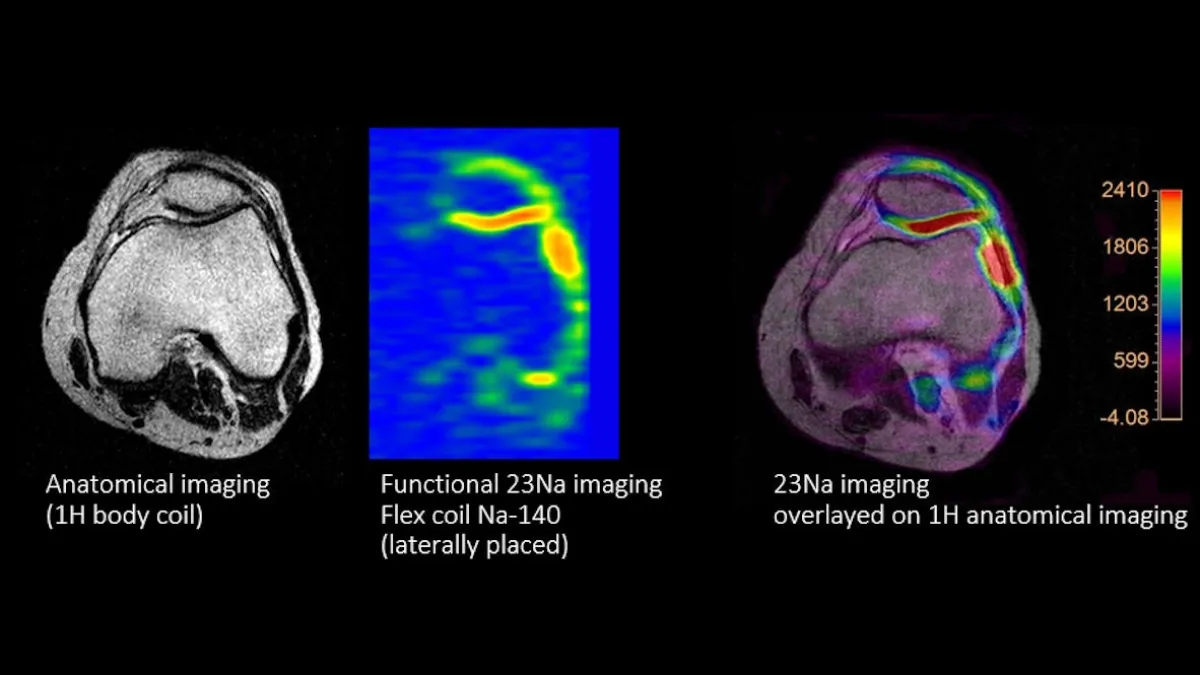

Многоядерные исследования с Multi Nuclei
В отличие от традиционных решений, Philips MR 7700 реализовал полную интеграцию Multi Nuclei в клинический аппарат МРТ. Multi Nuclei позволяет работать не только с протоном (¹H), но и с шестью другими ядрами: ³¹P, ¹³C, ²³Na, ¹⁹F, ¹²⁹Xe**, что открывает новые перспективы в метаболической и функциональной визуализации. В отличие от традиционных систем, где для перехода к исследованиям других ядер требовались отдельные программные комплексы и смена катушек, в аппарате МРТ MR 7700 мульти-ядерные протоколы встроены в стандартный рабочий процесс. Это означает, что радиолог может в рамках одного исследования сочетать протонные последовательности с, например, натриевыми или фосфорными, не теряя времени на перенастройку оборудования.

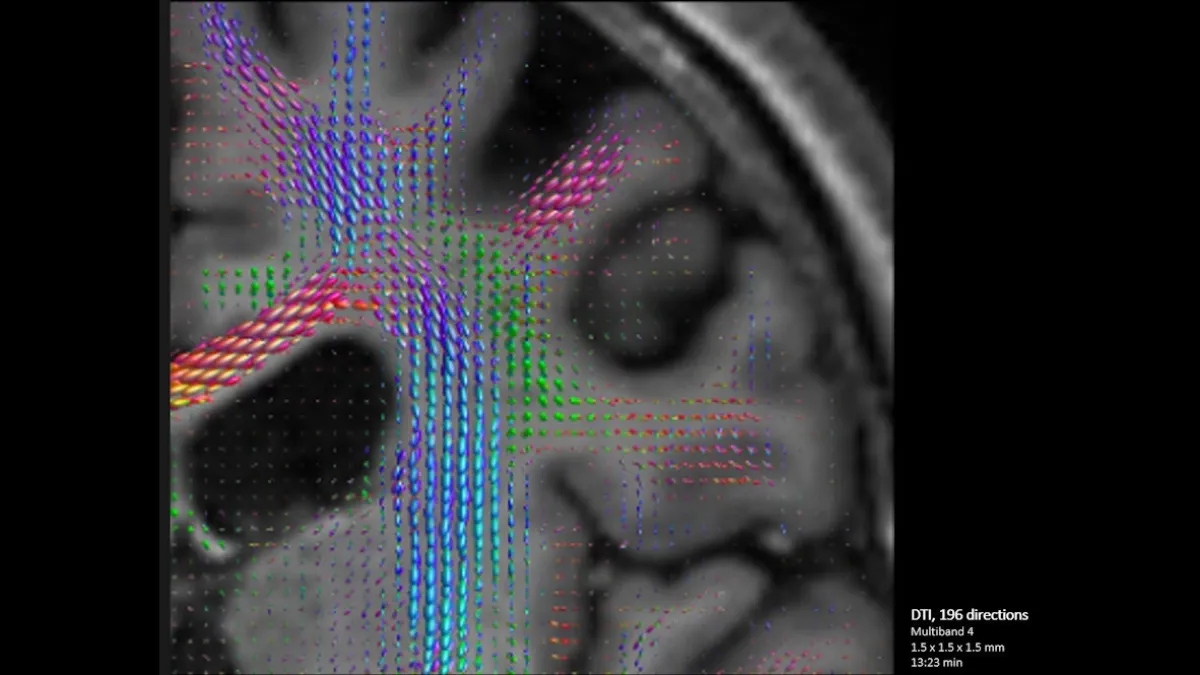

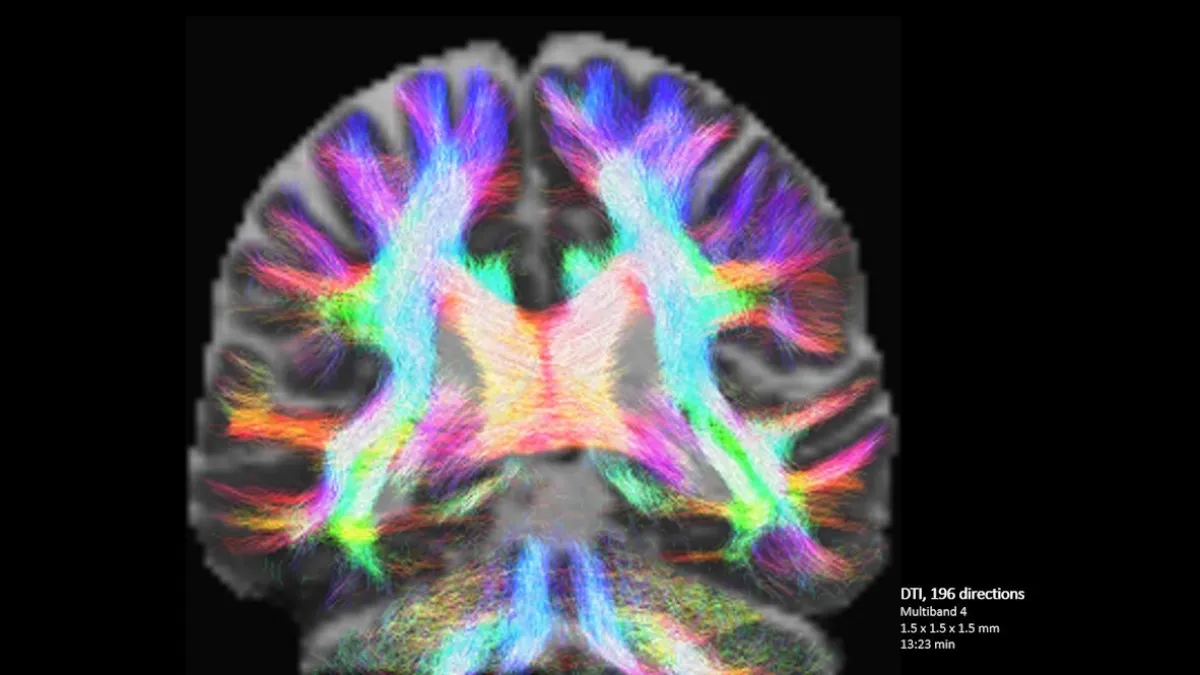

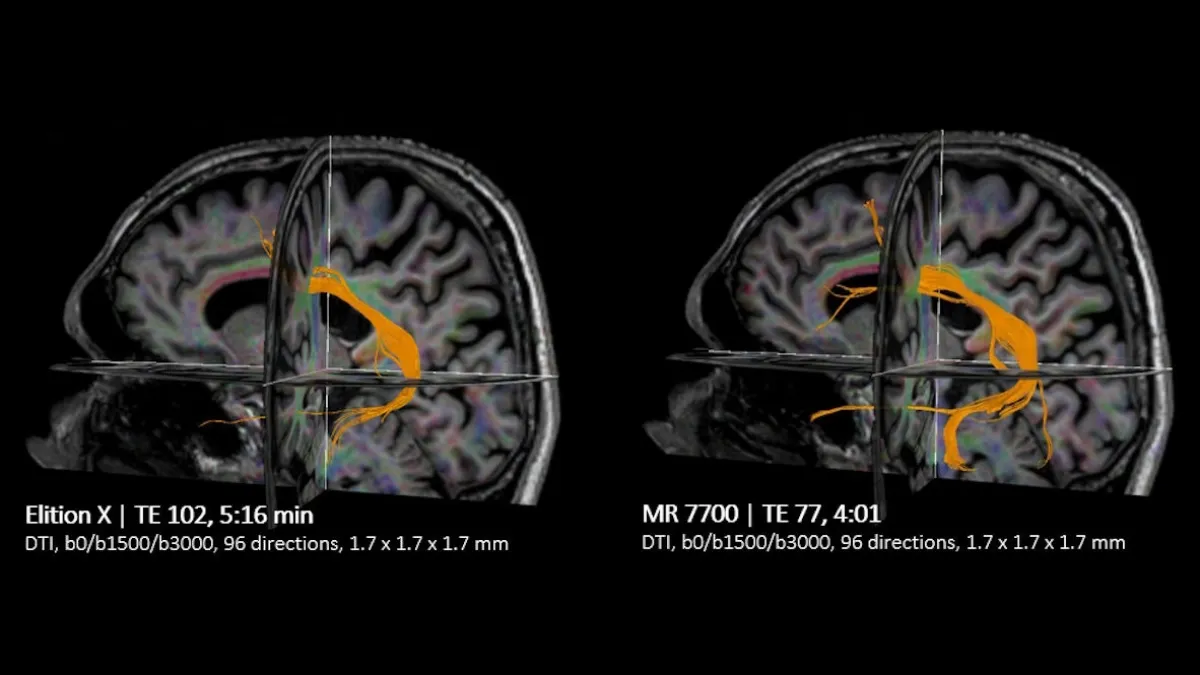

Высокое качество диффузионной визуализации
Диффузионная МРТ традиционно страдает от искажений, связанных с неравномерностью магнитного поля и движениями пациента, особенно при использовании стандартных EPI-последовательностей. Аппарат МРТ Philips MR 7700 решает эту проблему за счёт сочетания мощных градиентов XP и использования альтернативных методик, таких как диффузионное Turbo Spin Echo (TSE). Этот подход снижает чувствительность к магнитной восприимчивости тканей и позволяет получать изображения без выраженных артефактов даже в сложных анатомических зонах. Высокая линейность и точность градиентов обеспечивает стабильное качество при исследованиях с большим полем обзора, например при диффузии всего тела.

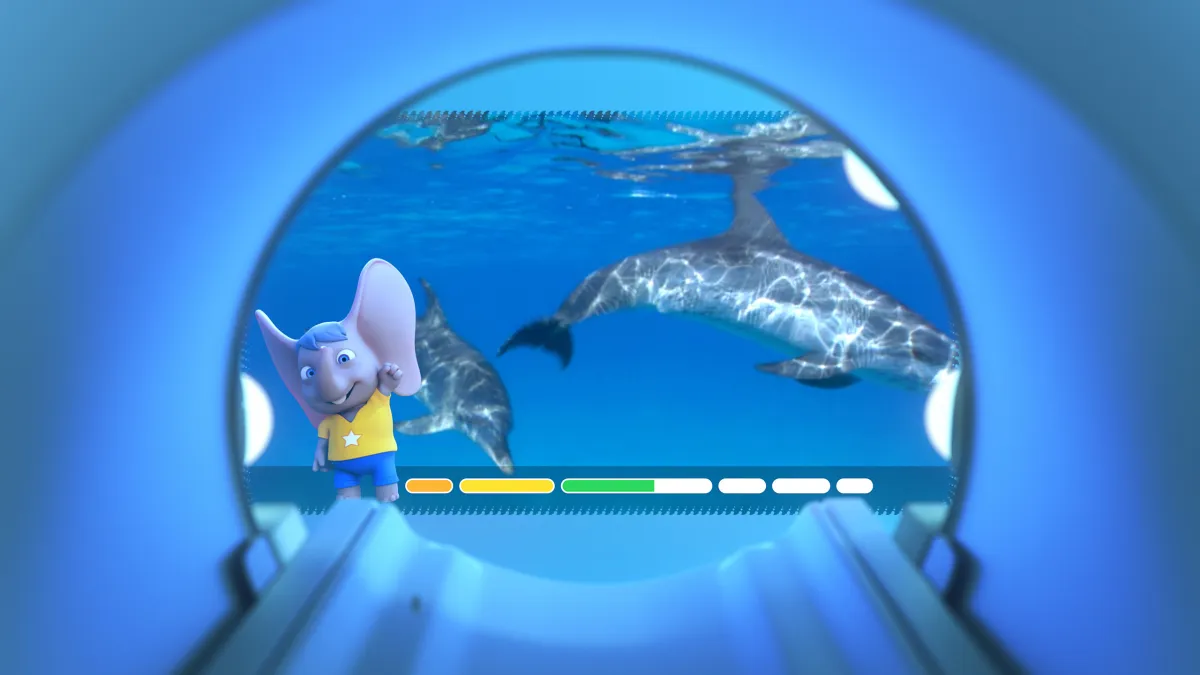

Успокаивающая атмосфера с Ambient Experience
Аппарат МРТ Philips MR 7700 учитывает не только строгие технические требования врачей, но и эмоциональное состояние пациентов. Технология Ambient Experience создаёт в кабинете МРТ особую успокаивающую атмосферу за счёт динамического освещения, проекций и звукового сопровождения. Исследования показывают, что именно момент ввода пациента в туннель МРТ вызывает наибольший уровень стресса, а правильно подобранные визуальные и аудиостимулы значительно снижают тревожность. В сочетании с удобным матрасом ComfortPlus, который облегчает сохранение неподвижности во время долгих исследований, эта технология повышает готовность пациентов сотрудничать и снижает вероятность движения. Для клиники это означает меньше артефактов, меньше повторных сканов и более предсказуемый график работы.

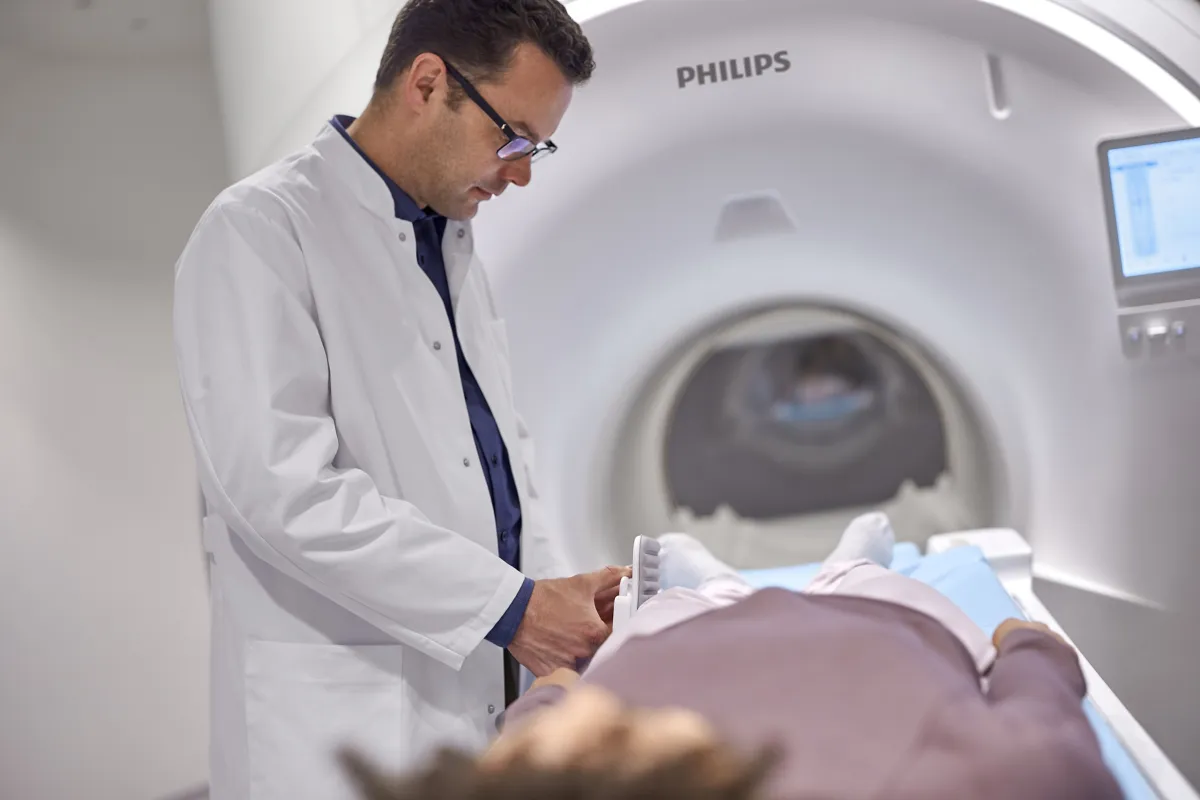

Интеллектуальная оптимизация рабочего процесса

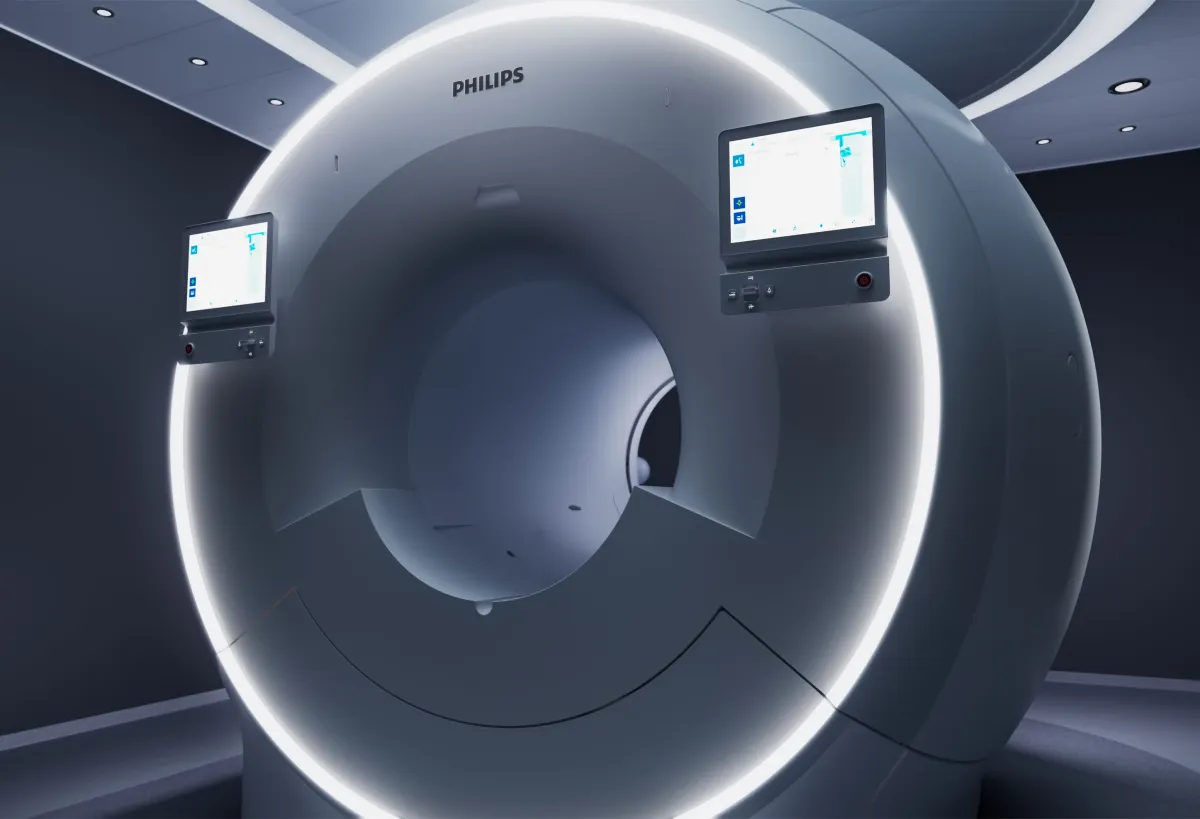

MR 7700 оснащён набором решений, которые автоматизируют ключевые этапы подготовки и проведения МРТ исследований. Интерактивные экраны VitalScreen, расположенные на фасаде аппарата МРТ, помогают рентгенолаборанту контролировать выбор катушек, параметры физиологических датчиков и продолжительность исследования. Система автоматического центрирования пациента определяет целевую область и позиционирует её в изоцентре магнита без использования лазерного визира. VitalEye, технология бесконтактного мониторинга дыхания, обеспечивает стабильный сигнал без применения датчиков дыхания, что ускоряет подготовку и повышает качество изображений. Дополняет это SmartWorkflow — интеллектуальный набор функций, которые сокращают число ручных действий, стандартизируют протоколы и даже автоматически запускают постобработку данных.

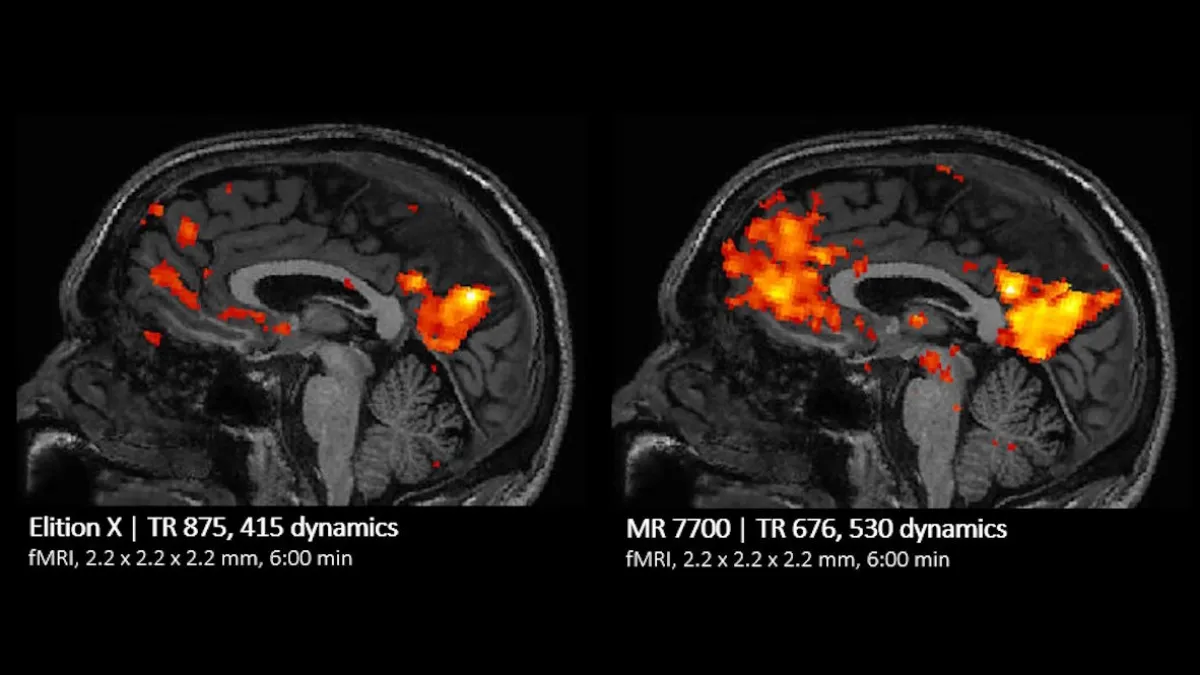

Клинические изображения аппарата МРТ Philips MR 7700
Смотрят также
Описание аппарата МРТ Philips MR 7700
Аппарат МРТ MR 7700 представляет собой флагманскую систему 3 Тесла компании Philips, разработанную для объединения клинической точности, исследовательской гибкости и высокого уровня автоматизации. Его появление знаменует собой важный этап в эволюции линейки аппаратов МРТ Philips — от ранних моделей с аналоговой архитектурой к современным системам, интегрирующим цифровые технологии, искусственный интеллект и уникальные возможности мульти-ядерной визуализации.
Philips традиционно занимает одну из лидирующих позиций в области МРТ, делая ставку на точность диагностики, эргономику для пациента и оператора, а также гибкость для научных исследований. Предшествующие поколения систем — Ingenia, Ingenia Elition и другие — заложили основу для таких инноваций, как цифровая архитектура dStream, технология параллельной визуализации SENSE и комфортный широкий туннель Xtend. MR 7700 выводит эти достижения на новый уровень, объединяя новейшие градиенты XP, искусственный интеллект, мульти-ядерную визуализацию и спектроскопию, а также ускоренные протоколы сканирования.
MR 7700 — это не просто усовершенствованная версия существующих систем Philips. Он символизирует переход к персонализированной, автоматизированной и многофункциональной МРТ, где радиологи могут сочетать рутинные исследования с расширенными научными протоколами без потери времени и качества.
Ключевым преимуществом является возможность использовать одну платформу как для повседневной диагностики, так и для сложных нейронаучных или онкологических исследований, включая визуализацию с высоким b-значением, функциональную МРТ и спектроскопию редких ядер.
Ключевые особенности аппарата МРТ Philips MR 7700
1. XP-градиенты: высокая амплитуда, скорость нарастания и выносливость
Основой производительности MR 7700 являются градиенты XP — они дают пиковую амплитуду до 65 mT/m и скорость нарастания до 220 T/m/s на каждой из осей, при среднем квадратичном значении Grms ≈ 27 mT/m и гарантирующейся точности формы/амплитуды (gradient fidelity ≥ 99,97% при t>0,5 ms). Эти характеристики аппарата МРТ — не просто цифры: высокая амплитуда и скорость нарастания уменьшают TE и дают больше SNR для тяжёлых (high-b) DWI и для быстрых fMRI-профилей, а исключительная однородность и линейность уменьшают геометрические искажения по краю большого FOV — критично для WB-DWI и для исследований с нецентричным позиционированием пациента. Также конструкция рассчитана на длительную работу аппарата МРТ на высоких средних нагрузках (эффективное тепловыделение и водяное охлаждение), что позволяет поддерживать высокий темп исследований без «простаивания» из-за перегрева.
2. Цифровая приёмная архитектура dStream
Philips реализует дискретизацию МР-сигнала прямо в приёмной катушке (DirectDigital) и цифровую широкополосную архитектуру dStream — сигнал оцифровывается там, где он максимально чист, и передаётся оптическим каналом на реконструктор. Это потери сигнала, увеличивает динамический диапазон (до ~187 dB) и даёт прирост SNR до ~40% по сравнению с традиционными аналоговыми цепями. Плюс — EasyExpand: число каналов уже не «жёстко задано» системой, а определяется используемой катушкой, что делает систему готовой к будущему с точки зрения новых многоканальных катушек.
3. MultiTransmit 4D — многоканальная адаптивная передача ВЧ (RF-shimming и контроль SAR)
Philips MR 7700 использует MultiTransmit 4D: параллельную передачу/приём с независимыми каналами (параметры — 2×2 для body T/R), адаптивное шиммирование и отдельные усилители, что позволяет формировать оптимальные ВЧ-поля для каждого пациента, снижать локальные искажения и повысить однородность. Аппарат МРТ оснащен высокопроизводительными твердотельными усилителями (в документации — по 18 kW каждый), цифровыми контурами обратной связи и RF-SMART-алгоритмами управления SAR. Это особенно важно при сканировании крупных пациентов, при кардиологических/абдоминальных исследованиях и при методах с высокой нагрузкой ВЧ. Улучшенная однородность и управление SAR позволяют проводить более надёжные протоколы тела и сердца (в том числе исследования с короткими TR/слойными импульсами), повышая воспроизводимость и снижая риск ограничений по SAR при сложных последовательностях.

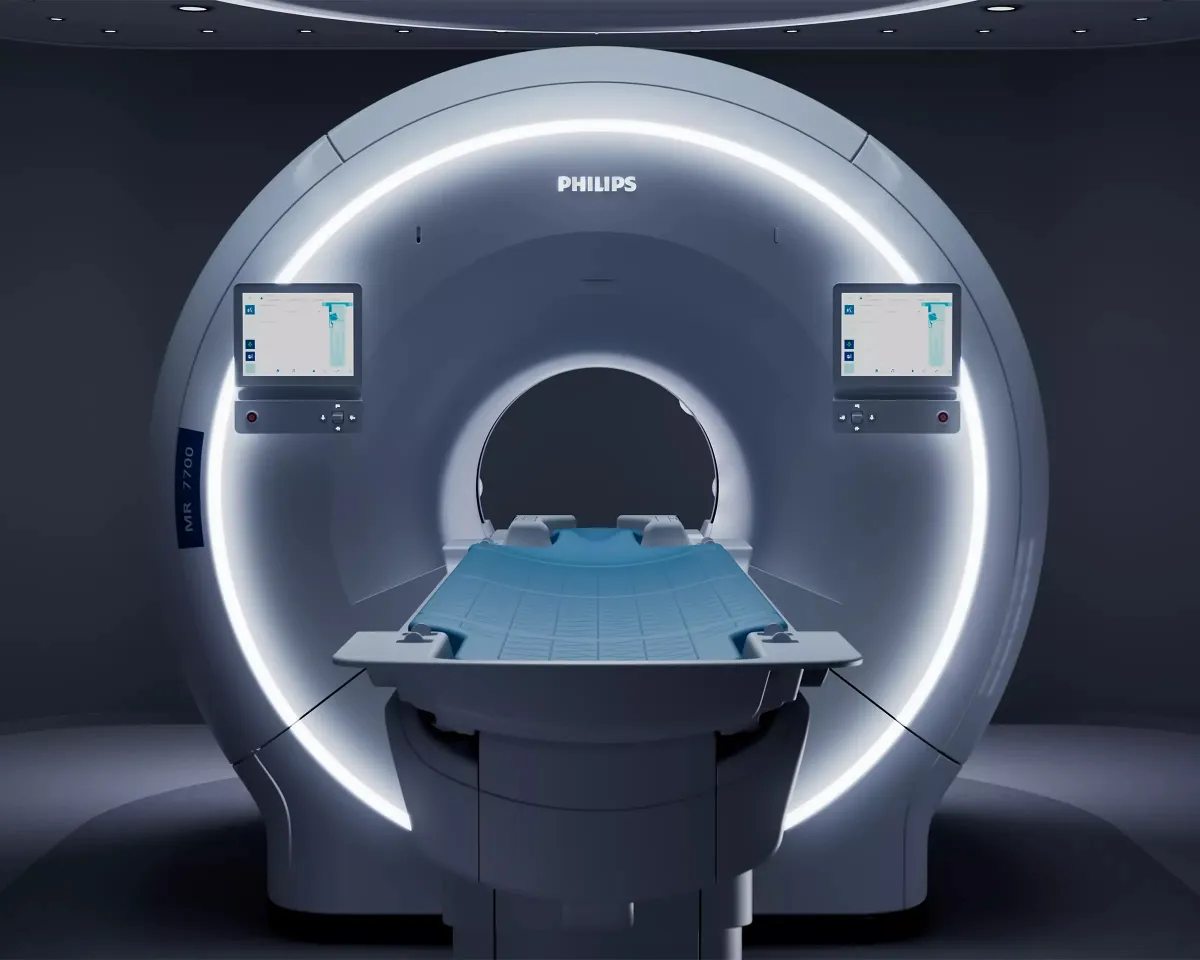

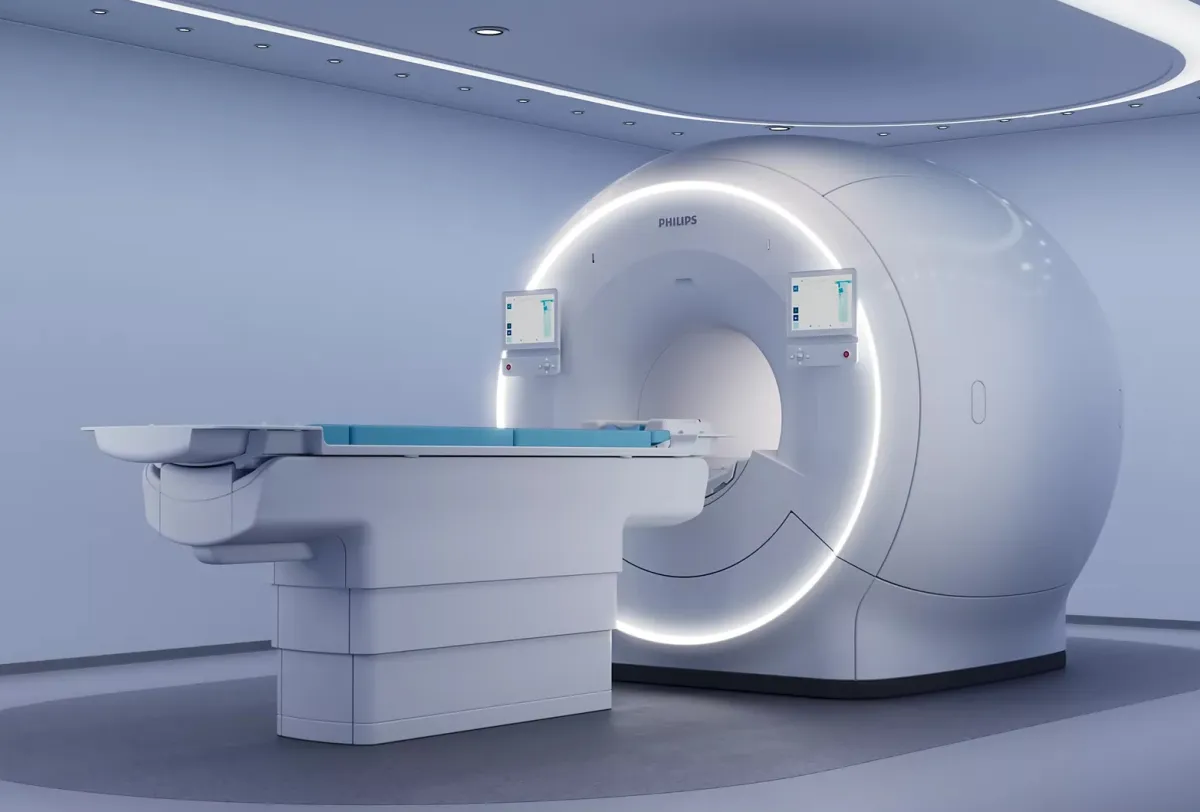

4. Широкий туннель и Xtend-магнит — 70 см bore, большой FOV до 55 см и HeliumSave
Конструкция Xtend сочетает широкий туннель 70 см и расширенное поле обзора (FOV) до 55 см, что позволяет визуализировать большие анатомические участки (например, «глаза → бёдра» всего в 2 позициях стола) и комфортно укладывать крупных/педиатрических пациентов. Магнит имеет «лучшую в классе» однородность (примерно 1.6 ppm / 50×50×45 см V-RMS) и технологию HeliumSave с нулевым расходом жидкого гелия в стандартном режиме (0 л/ч), что снижает операционные расходы и требования к обслуживанию. Компактный корпус аппарата МРТ упрощает установку в клиниках с ограниченной высотой потолка.
5. FlexCoverage / FlexTrak / FlexConnect — интегрированная экосистема катушек и передвижной стол
MR 7700 поставляется с концепцией FlexStream: встроенная задняя катушка FlexCoverage (под тонкой декой стола) обеспечивает покрытие шея→стопы без ручного перекладывания катушек; имеются наборы dS CoilSuite (HeadNeck, Torso, Base, Flex и т. п.) с максимальным числом каналов до 52 для отдельных конфигураций. Коннекторы FlexConnect — «одной рукой», оптоволоконные, упрощают смену катушек; стол FlexTrak (опция) интегрируется для удобного перемещения/транспортировки и быстрой подготовки пациента. Такой подход снижает время на
6.Ускорение на основе технологий Compressed SENSE и MultiBand SENSE

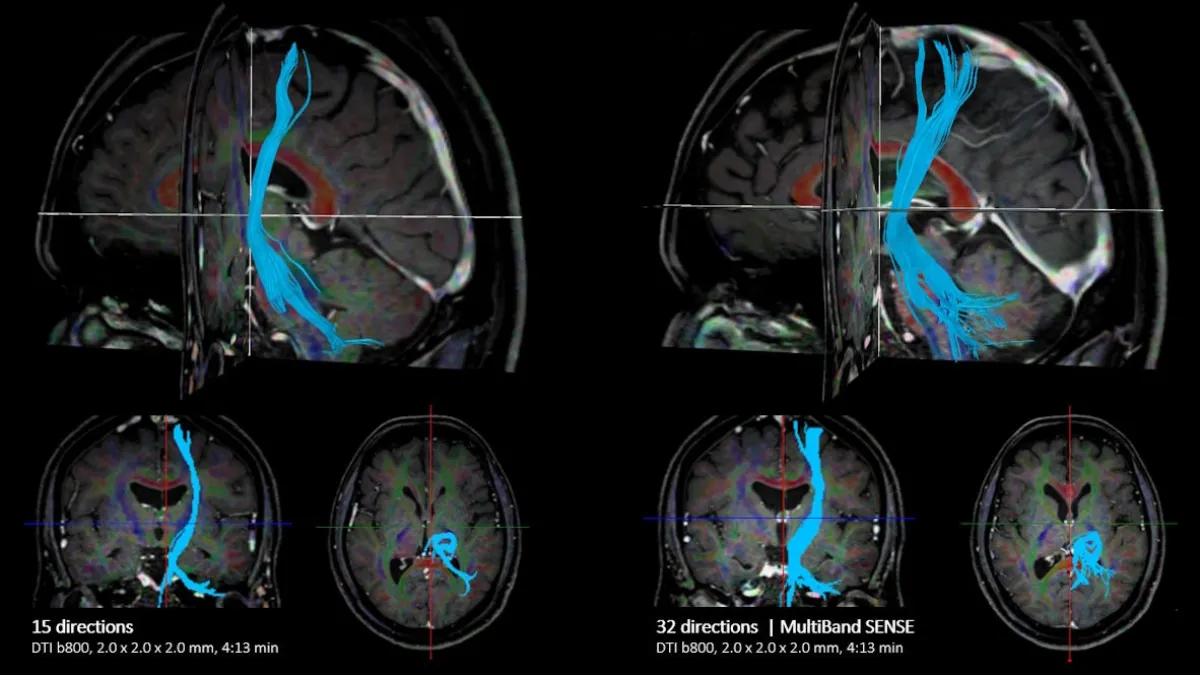

В аппарате МРТ MR 7700 доступны современные методы ускорения: Compressed SENSE (компрессивная реконструкция + SENSE) даёт ускорение клинических протоколов до ~50% с эквивалентным качеством, MultiBand SENSE одновременно возбуждает несколько срезов, что в DTI/fMRI даёт значительный выигрыш до 45% ускорения для DTI и при использовании 32-канального головы сокращение времени DWI до ~73% в отдельных задачах, либо возможность собирать в том же времени вдвое больше направлений DTI. Это сочетание с мощными градиентами делает Philips MR 7700 особенно эффективным для продвинутых нейро-исследований.
7. Встроенная поддержка Multi-Nuclei (1H, 31P, 13C, 23Na и др.)
MR 7700 предлагает «из коробки» интеграцию multi-nuclei: поддержка 1H, 31P, 13C, 23Na, 19F* и 129Xe*. Аппарат МРТ позволяет выполнять непрерывные протоколы, где «ядро» — это параметр скана. Это означает, что радиолог может в рамках одного исследования сочетать протонные последовательности с, например, натриевыми или фосфорными, не теряя времени на перенастройку МРТ оборудования. Это делает MR 7700 мощной платформой для метаболических и научных исследований.
8. SmartWorkflow, MR Workspace, SmartExam, VitalEye/VitalScreen — автоматизация и AI-поддержка
MR 7700 поставляется с MR Workspace (рабочая среда) и SmartWorkflow-пакетом: 27-дюймовые 4K-мониторы, интерфейс с >70% экрана под изображение, функции SmartExam (автоматизация планирования — в документации упомянуто автоматическое планирование ~80% процедур), VitalEye (бесконтактные датчики дыхания), VitalScreen (инструкции/показатели спереди магнита) и SmartAssist/AutoView для автоматической постобработки и контроля качества. Все эти элементы ориентированы на снижение вариативности между операторами и на повышение воспроизводимости и пропускной способности.
9. Набор продвинутых клинических приложений и последовательностей (3D APT, MultiVane XD, SWIp, Black Blood, 4D-TRANCE и др.)
Программное обеспечение Philips MR 7700 включают расширенный набор приложений: 3D APT, MultiVane XD, SWIp, Black-Blood 3D BrainVIEW, 4D-TRANCE и расширенные 3D TSE/3D T1-TFE-варианты. Комбинация этих технологий с мощными градиентами и хорошим SNR делает аппарат МРТ пригодным не только для рутинной диагностики, но и для сложных невро-онкологических, сосудистых и функциональных исследований.
10. Комфорт пациента и уменьшение акустического стресса (Ambient Experience, ComfortPlus, AutoSofTone/ComforTone)
Philips MR 7700 учитывает комфорт пациента: широкий туннель 70 см, ComfortPlus-матрацы, Ambient Experience (свет/звук/проекции) и улучшенная система связи пациент-оператор. Аппарат МРТ оснащён опциями снижения акустического шума — в т.ч. AutoSofTone, которая в документации снижает уровень акустического шума градиентов на до 14 dB (максимум) — вкупе с наушниками даёт заметное снижение воспринимаемого шума. Такие элементы повышают комфорт, уменьшают беспокойство и иных причин для движения во время скана.
11. Инфраструктурные и эксплуатационные преимущества: EasySite, PowerSave, HeliumSave и удалённый сервис
Philips позиционирует MR 7700 как аппарат МРТ с упрощённой установкой (EasySite) — средний срок установки при готовом помещении указан как 7 дней, компактный монтаж и возможность установки при низком потолке, а опция PowerSave снижает потребляемую мощность для мощных подсистем до ~50% без потери производительности. HeliumSave в свою очередь уменьшает расход жидкого гелия до нуля. Кроме того, сервисная поддержка включает удалённый мониторинг (e-Alerts), удалённую диагностику и SLA-решения — свыше 50% сервисных случаев, по данным производителя, решается дистанционно. Это снижает TCO и упрощает эксплуатацию в клиниках с ограниченными ресурсами.
Philips MR 7700 — это не просто ещё одна модель в ряду аппаратов МРТ. Это платформа, созданная для тех клиник и научных центров, которым нужна одновременно высочайшая точность, исследовательская гибкость и экономическая эффективность. В одном томографе сочетаются мощная аппаратная база, продуманное программное обеспечение и инструменты для повышения пропускной способности кабинета МРТ, что позволяет интегрировать сложные научные протоколы в повседневный поток обследований без ущерба для качества или расписания.
