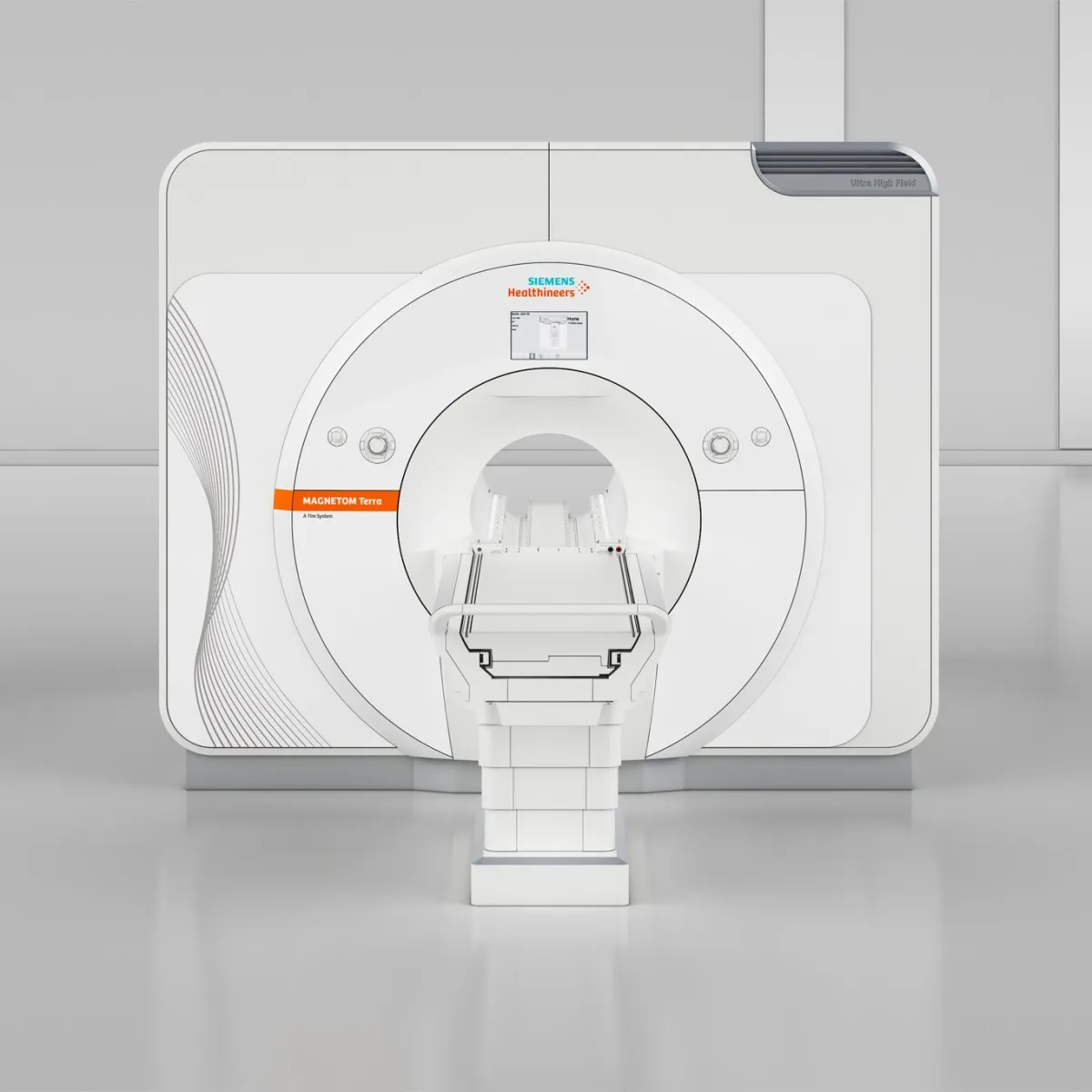

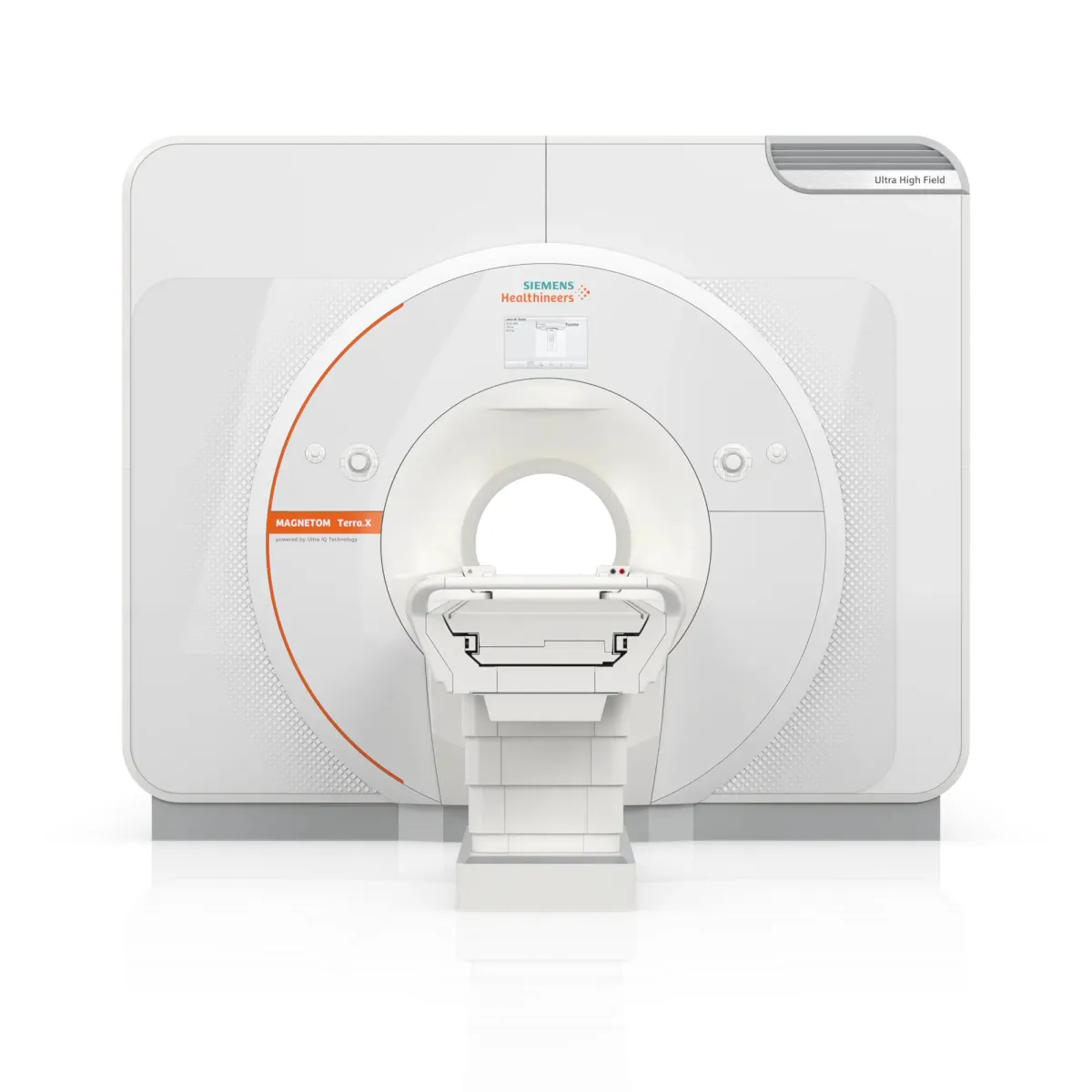

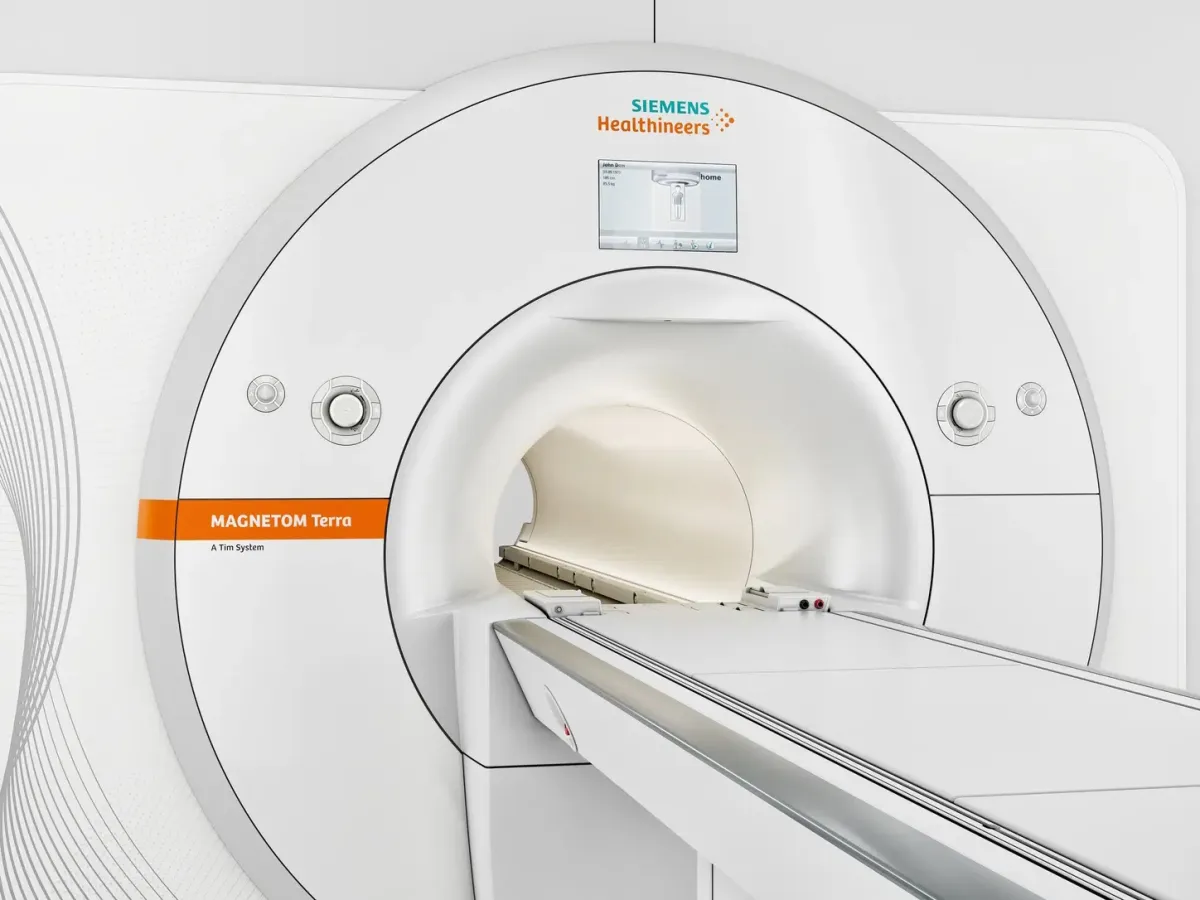

Аппарат МРТ 7 Тесла Siemens MAGNETOM Terra.X

7.0 Тесла премиум

цена по запросу

Siemens MAGNETOM Terra.X — это ультравысокопольный аппарат МРТ нового поколения с индукцией магнитного поля 7 Тесла, разработанный для преодоления барьеров в медицинской визуализации. Клиническое применение MAGNETOM Terra.X выходит за рамки нейровизуализации. Исследования мозга, позвоночника, сосудистых структур и даже суставов становятся возможными с качеством, ранее доступным только в исследовательских условиях. МРТ аппарат 7 Тесла доступен для ограниченного использования (не имеет РУ Минздрава РФ), но сохранаяет ключевое значение как научно-клинический инструмент, ускоряющий путь от лабораторных открытий к реальной практике.

Особенности аппарата МРТ Siemens MAGNETOM Terra.X

Новый уровень мощности градиентов

Мощнейшие градиенты 135 мТл/м и 250 Тл/м/с устанавливают новый стандарт в 7 Тесла МРТ. Такая производительность ранее была недоступна в клинических системах. Повышенная амплитуда и скорость нарастания градиентов позволяют значительно улучшить пространственное и временное разрешение, особенно при функциональной МРТ, диффузионной трактографии и перфузионной визуализации. Это расширяет диагностические возможности в исследованиях мозга, сосудов и нейродегенеративных состояний, одновременно сокращая продолжительность сканирования.

Технология Ultra-IQ

Интеграция технологии Ultra-IQ радикально улучшает однородность возбуждающего радиочастотного поля и корректность реконструкции сигнала в условиях ультравысокого магнитного поля. За счёт использования многоканального параллельного возбуждения (pTx), динамического shim-контроля и интеллектуальных алгоритмов управления B1+ неоднородностями, Siemens MAGNETOM Terra.X достигает стабильного и воспроизводимого качества сигнала даже в таких проблемных зонах, как височные доли, орбитофронтальная кора, мозжечок и ствол мозга.

Натриевая визуализация и фосфорная спектроскопия

Возможности натриевой визуализации (²³Na) и фосфорной спектроскопии (³¹P) превращает аппарат МРТ Terra.X в платформу молекулярных и клеточных исследований. ²³Na-MRI позволяет получать информацию о клеточной жизнеспособности, ионном гомеостазе и отёке на уровне биофизических процессов. Особенно перспективно применение при мониторинге глиальных опухолей, оценки ишемических изменений, а также при рассеянном склерозе. В свою очередь, ³¹P-MRS предоставляет уникальные данные о фосфокреатин-АТФ-системе и состоянии энергетического метаболизма. Это незаменимо при исследовании митохондриальных заболеваний, нарушений мышечного обмена, а также в фундаментальных нейробиологических исследованиях. В совокупности, эти технологии расширяют диагностические и научные горизонты за пределы морфологии и функциональной активности.

Быстрее, чем когда-либо прежде

Уникальное сочетание сверхмощного магнитного поля 7 Тесла и технологии Deep Resolve радикально сокращает продолжительность сканирования без компромиссов по качеству. Deep Resolve — это набор ИИ-алгоритмов, основанных на глубоком машинном обучении, которые позволяют восстанавливать изображения с высоким разрешением даже при укороченных импульсных последовательностях. Siemens MAGNETOM Terra.X открывает возможность проведения высокоточечных исследований мозга, суставов, сосудов и структур малого таза в ограниченное время — критично для пациентов с когнитивными нарушениями, двигательным беспокойством или болевым синдромом. С клинической точки зрения, Deep Resolve усиливает применимость 7T-томографии в условиях рутинной диагностики, позволяя врачу получать диагностически ценные изображения даже в сложных случаях.

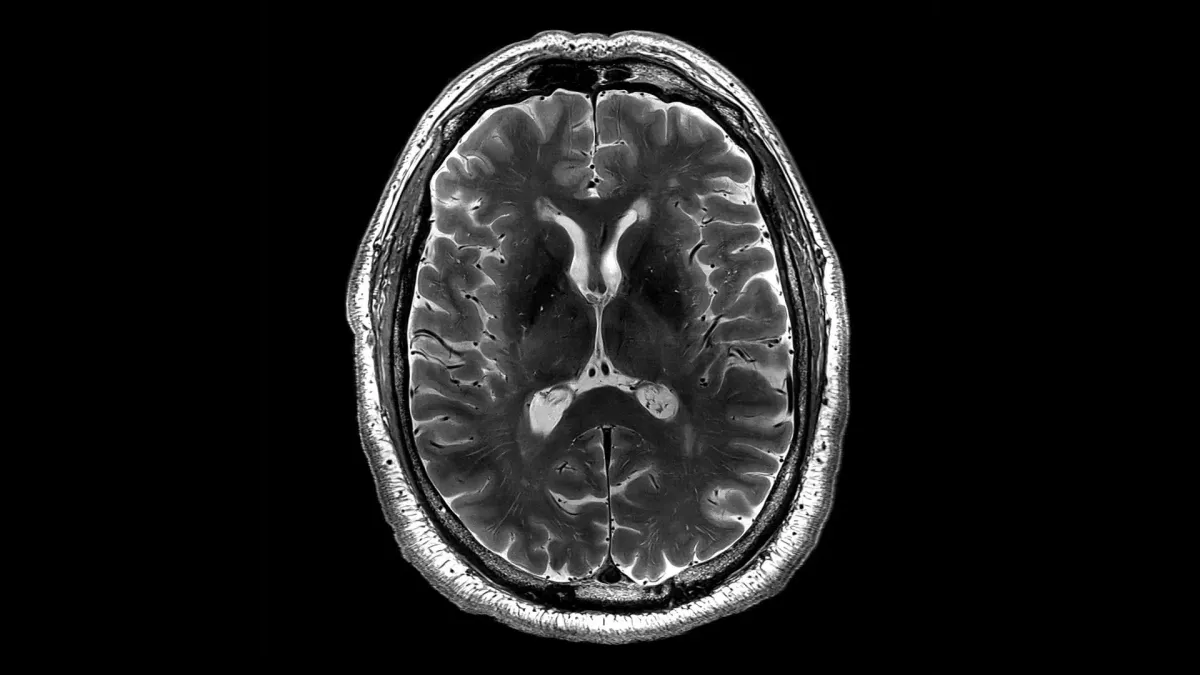

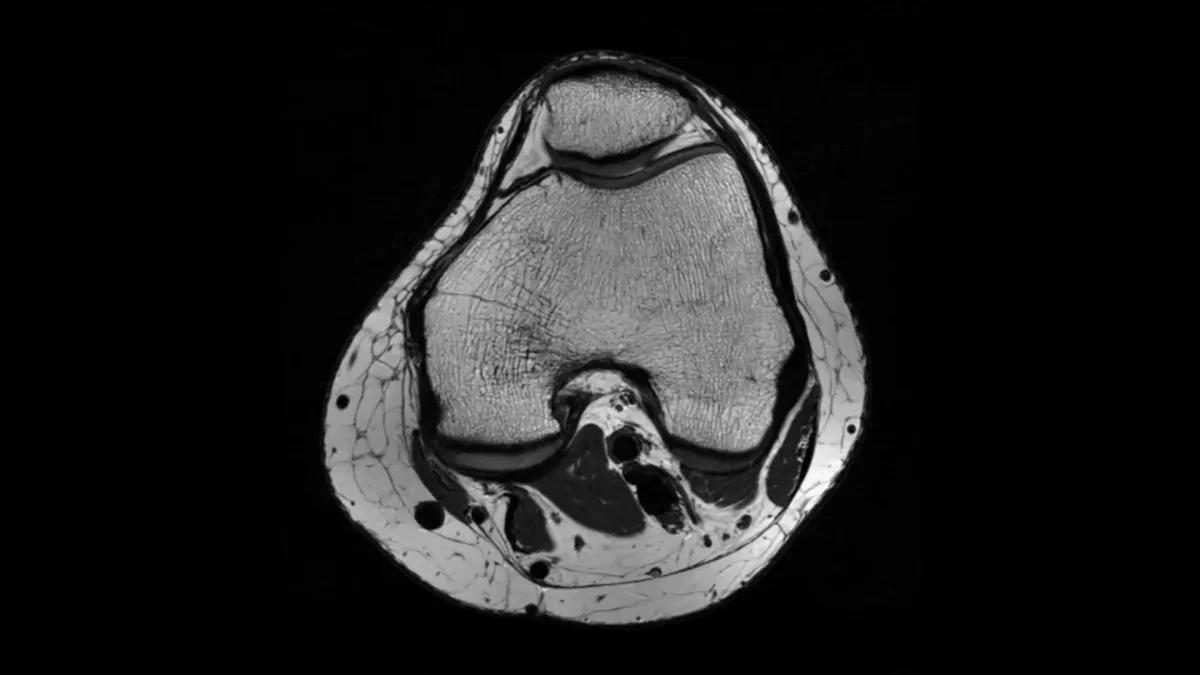

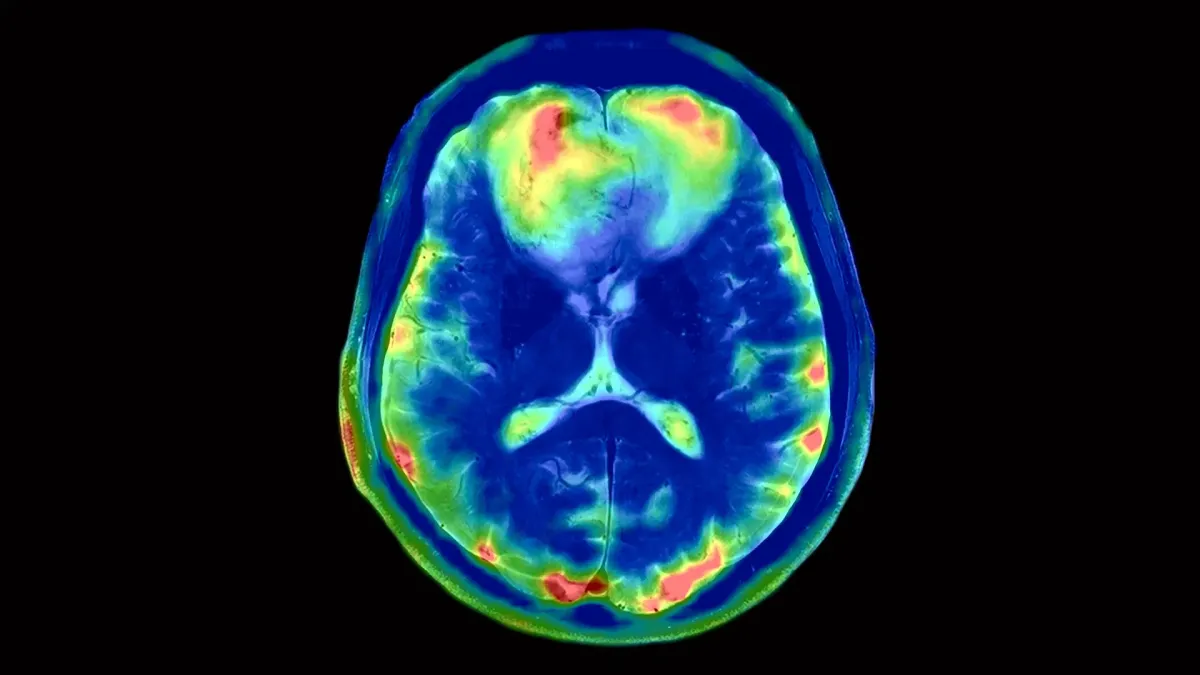

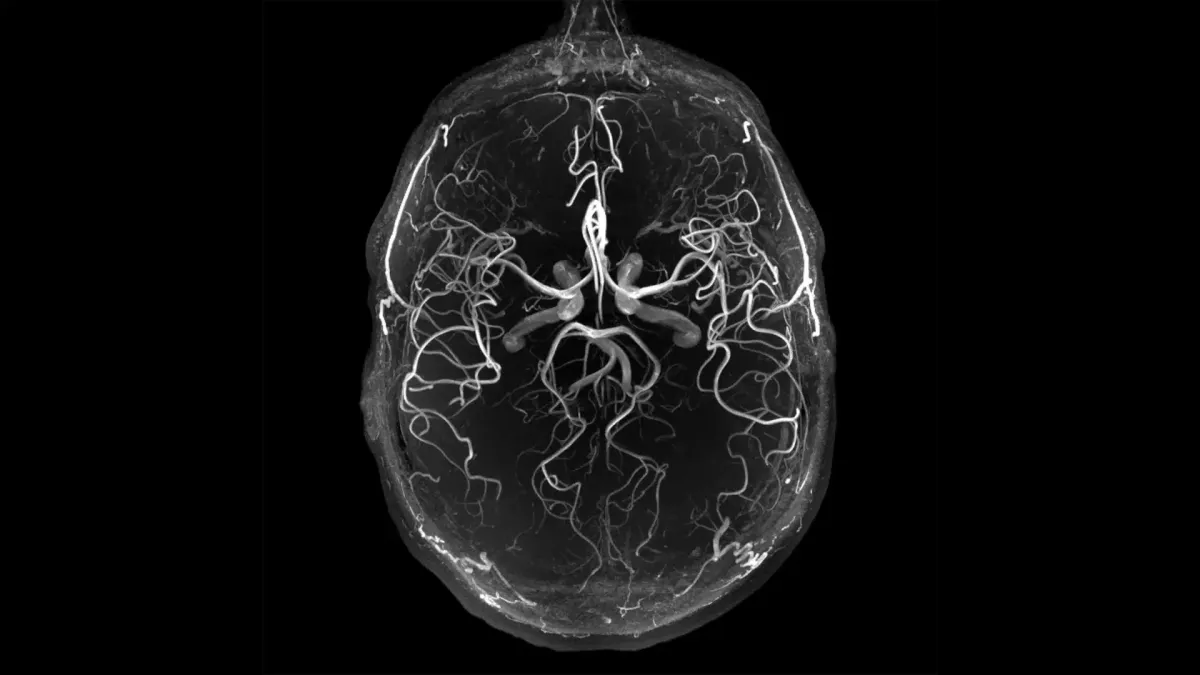

Клинические изображения Siemens MAGNETOM Terra.X

Смотрят также

Описание аппарата МРТ 7 Тесла Siemens MAGNETOM Terra.X

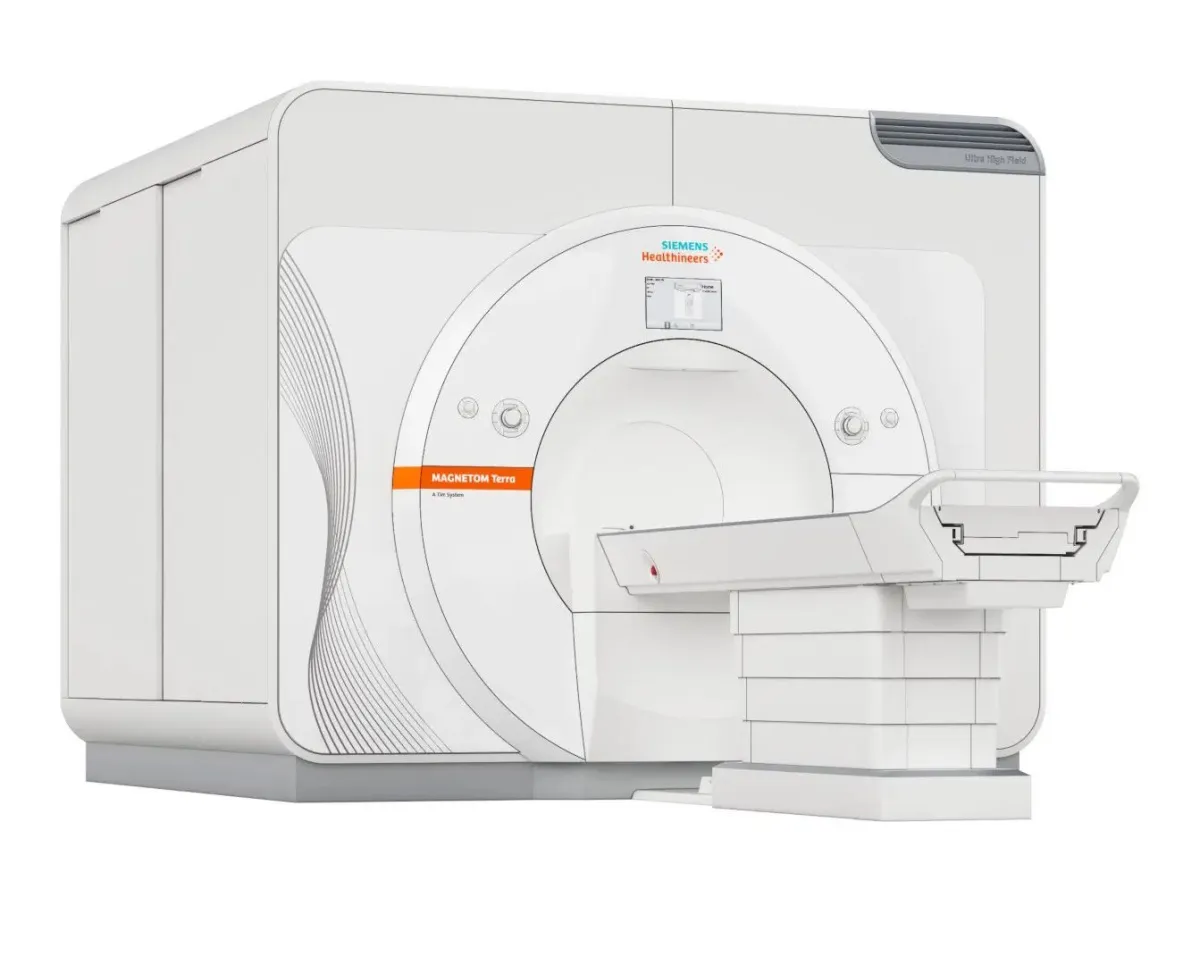

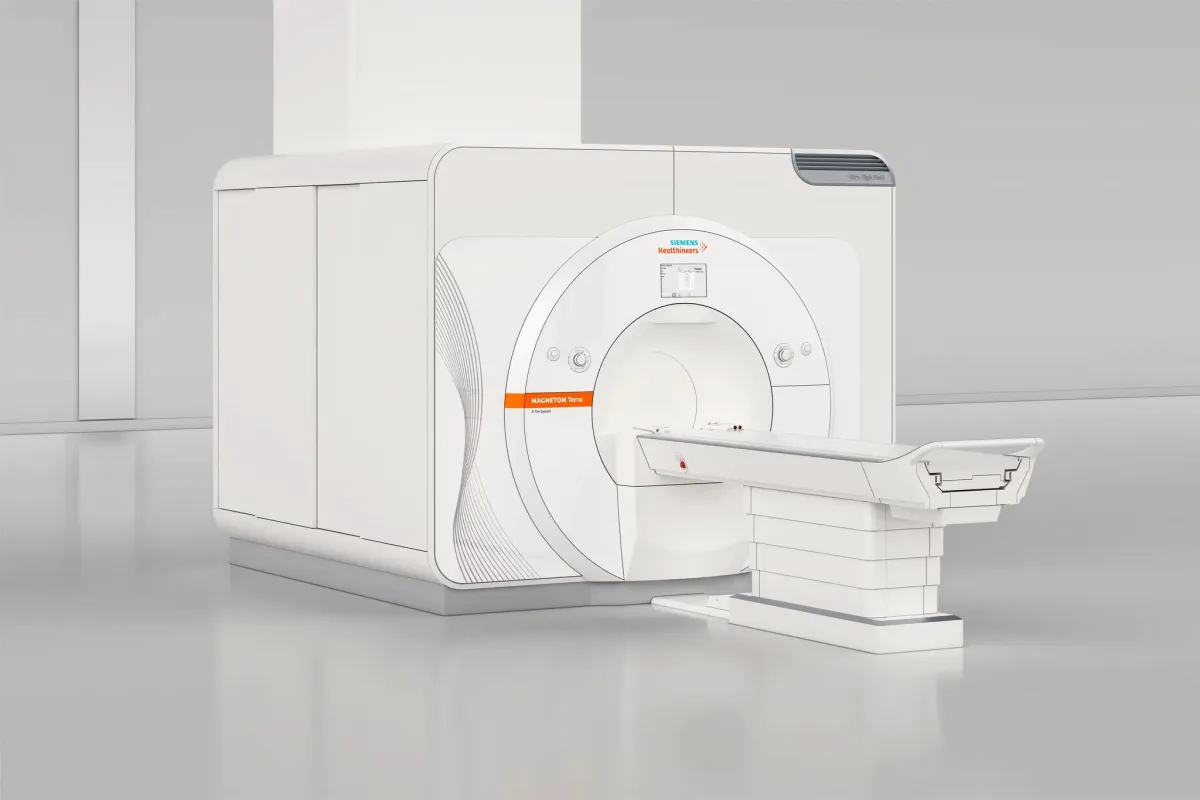

MAGNETOM Terra.X от Siemens Healthineers — это первый в мире аппарат МРТ 7 Тесла, официально допущенная к клиническому применению в некоторых странах. Аппарат МРТ воплощает собой результат десятилетий инженерных и нейронаучных разработок, предлагая уникальное сочетание мощности, точности и интеллектуальных технологий. Siemens MAGNETOM Terra.X предназначен для трансляционной медицины, где граница между фундаментальными исследованиями и клинической диагностикой стирается.

Конструкция магнита и стабильность поля
В основе MAGNETOM Terra.X — сверхпроводящий магнит с индукцией 7 Тесла и диаметром апертуры 60 см. Использование технологии Active Shielding 5-го поколения и патентованной системы EIS (External Interference Shielding) позволяет снизить паразитные наводки и электромагнитные помехи до минимума. Благодаря высокому уровню однородности поля (до 0.002 ppm в 10 см DSV), достигается исключительная стабильность сигнала, критически важная для количественной МРТ и спектроскопии. Уникальная система охлаждения с нулевым испарением гелия (Zero boil-off) обеспечивает эксплуатационную надёжность без необходимости регулярной заправки криогеном, снижая расходы и упрощая установку.

Градиентная система XR: производительность без компромиссов
Одним из важнейших прорывов аппарата МРТ MAGNETOM Terra.X является новая градиентная система XR (eXtended Range). Максимальная амплитуда составляет 80 мТл/м по каждому из трёх направлений, а векторная производительность достигает 139 мТл/м при 346 Тл/м/с. С инженерной точки зрения, это реализовано за счёт водяного охлаждения, активного экранирования и низкоинерционной архитектуры с компенсацией усилий. Полный duty cycle 100% гарантирует стабильную работу даже при длительных или интенсивных сериях сканирования.

На практике такая производительность позволяет получить изображения с изотропным разрешением до 0.2 мм, улучшает точность трактографии и функциональных исследований (BOLD fMRI), а также значительно снижает влияние артефактов от движения и неоднородностей тканей.

Радиочастотная система Tim и передовые катушки приема
Архитектура Tim (Total Imaging Matrix) с поддержкой до 64 независимых приёмных каналов обеспечивает высокое отношение сигнал/шум и гибкость в применении различных катушек. Приёмный тракт обладает широкой полосой пропускания (500 кГц на канал), 32-битным АЦП и уровнем собственного шума менее 0.9 дБ.

Для Terra.X доступны уникальные специализированные катушки:

1Tx32Rx Head Coil — клиническая катушка для визуализации мозга с высокой пространственной однородностью
23Na 1Tx32Rx Coil — натриевая катушка для оценки ионного метаболизма в головном мозге
31P/1H Flex Coil — спектроскопическая катушка для оценки энергетического метаболизма во всём теле, кроме головы

Интеллектуальные технологии: Deep Resolve и Ultra-IQ
Технологии искусственного интеллекта в Terra.X реализованы через Deep Resolve — обучаемую платформу реконструкции изображений. Она позволяет:

Сократить длительность сканирования без потери разрешения
Уменьшить шум и артефакты
Повысить воспроизводимость при количественной визуализации

В дополнение, технология Ultra-IQ отвечает за автоматическое управление shim-системами и B1+ полем, что критично при 7T визуализации. Системы pTx (parallel transmission) адаптивно настраивают однородность возбуждения, особенно в труднодоступных участках, таких как медиальные височные доли или мозжечок.

Мульти-ядерная визуализация: натрий и фосфор
Siemens MAGNETOM Terra.X является одним из немногих аппаратов МРТ, поддерживающих мульти-ядерную визуализацию:

23Na (натрий) — чувствителен к изменению клеточного объёма, осмолярности, отёков, нарушению Na+/K+ обмена. Актуально при онкопатологиях, инсультах, рассеянном склерозе.
31P (фосфор) — позволяет оценить состояние фосфокреатиновой системы, уровни АТФ и pH, что критично при митохондриальных и метаболических нарушениях.

В сочетании с ультравысоким SNR 7 Тл и тонкой градиентной настройкой эти методы переходят из чисто исследовательской области в клиническую практику.

Программное обеспечение и приложения: Tim Application Suite
Платформа syngo MR VE12 в составе MAGNETOM Terra.X предоставляет полный набор приложений:

Neuro Suite — fMRI, MP2RAGE, 3D TOF, SPACE, MEDIC, DTI Tractography

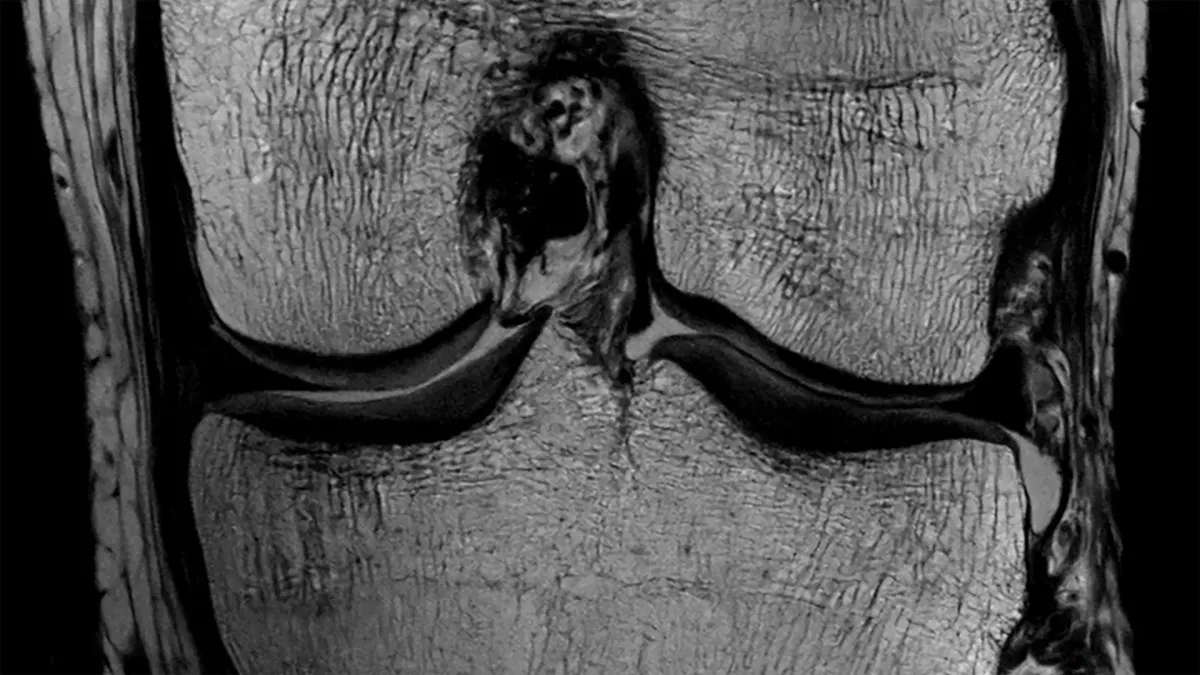

Ortho Suite — визуализация суставов (особенно коленного) с высокой изотропией и подавлением жира

DTI и BOLD Evaluation — постпроцессинг трактов, активационных зон и интеграция с хирургическим планированием

Реализованы также RESOLVE, SWI, SMS и PACE — передовые последовательности и алгоритмы коррекции движения, подавления искажений и повышения чувствительности к функциональным изменениям.

Пациентоориентированность и эргономика

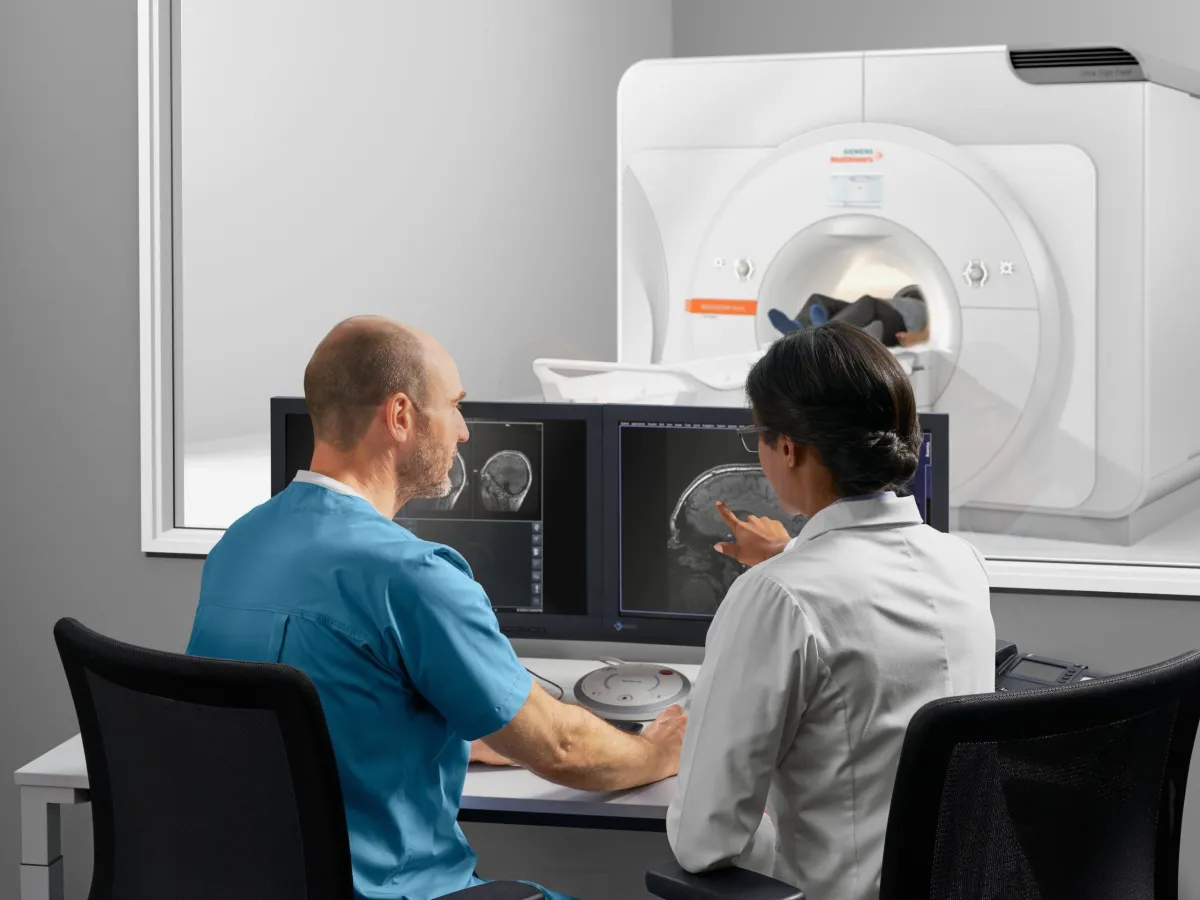

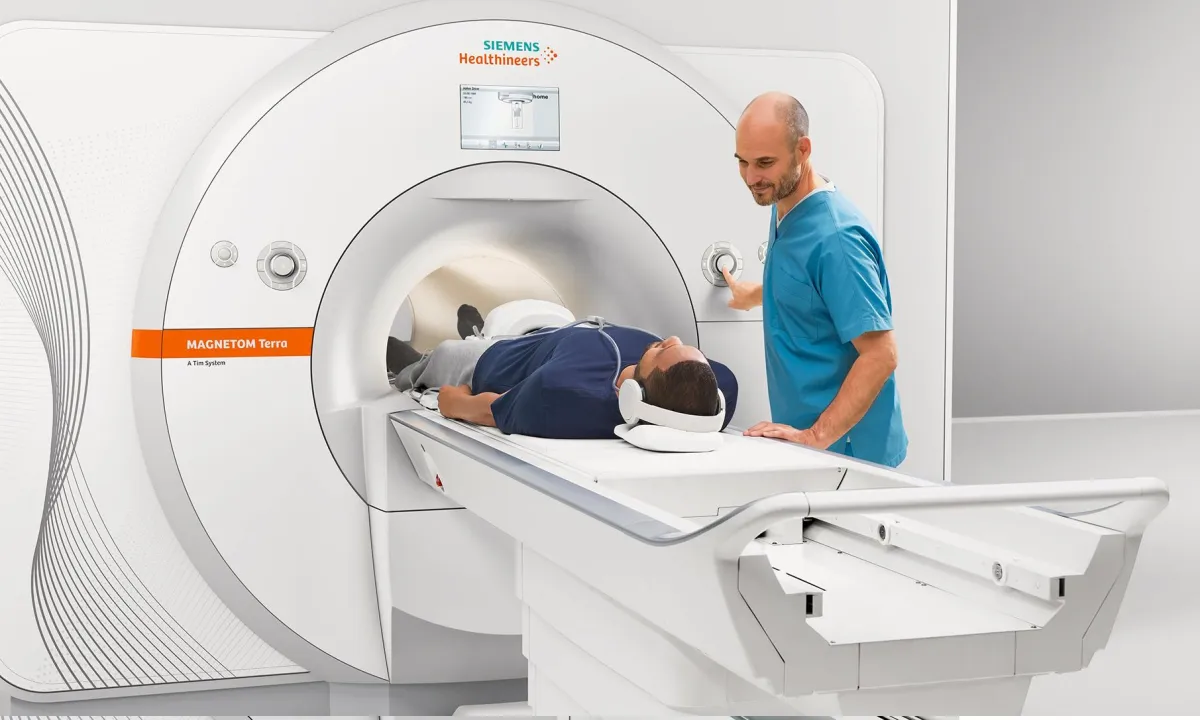

Terra.X оборудован Tim Table с допустимой массой пациента до 200 кг и точностью позиционирования ±1 мм. Интегрированные модули управления (Dot Display), система наблюдения, интеллектуальная подсветка и вентиляция, шумоподавление и автоматизированные голосовые команды — всё это способствует комфортному проведению исследования даже у чувствительных пациентов.

Особо стоит отметить низкий уровень шума, достигнутый за счёт многослойной изоляции, "Whisper Mode", активной виброкомпенсации и тонкой настройки градиентных импульсов.

Siemens MAGNETOM Terra.X — это не просто высокопольный МРТ аппарат, а флагманская технологическая платформа, сочетающая инженерное совершенство, интеллектуальную автоматизацию и клиническую применимость. Он открывает новые горизонты для диагностики заболеваний ЦНС, сосудистых нарушений, онкологии и метаболических состояний, объединяя в себе научный потенциал и практическую эффективность. В мире, где точность решает судьбу пациента, Terra.X становится выбором профессионалов, стремящихся к максимальной информативности без компромиссов.
