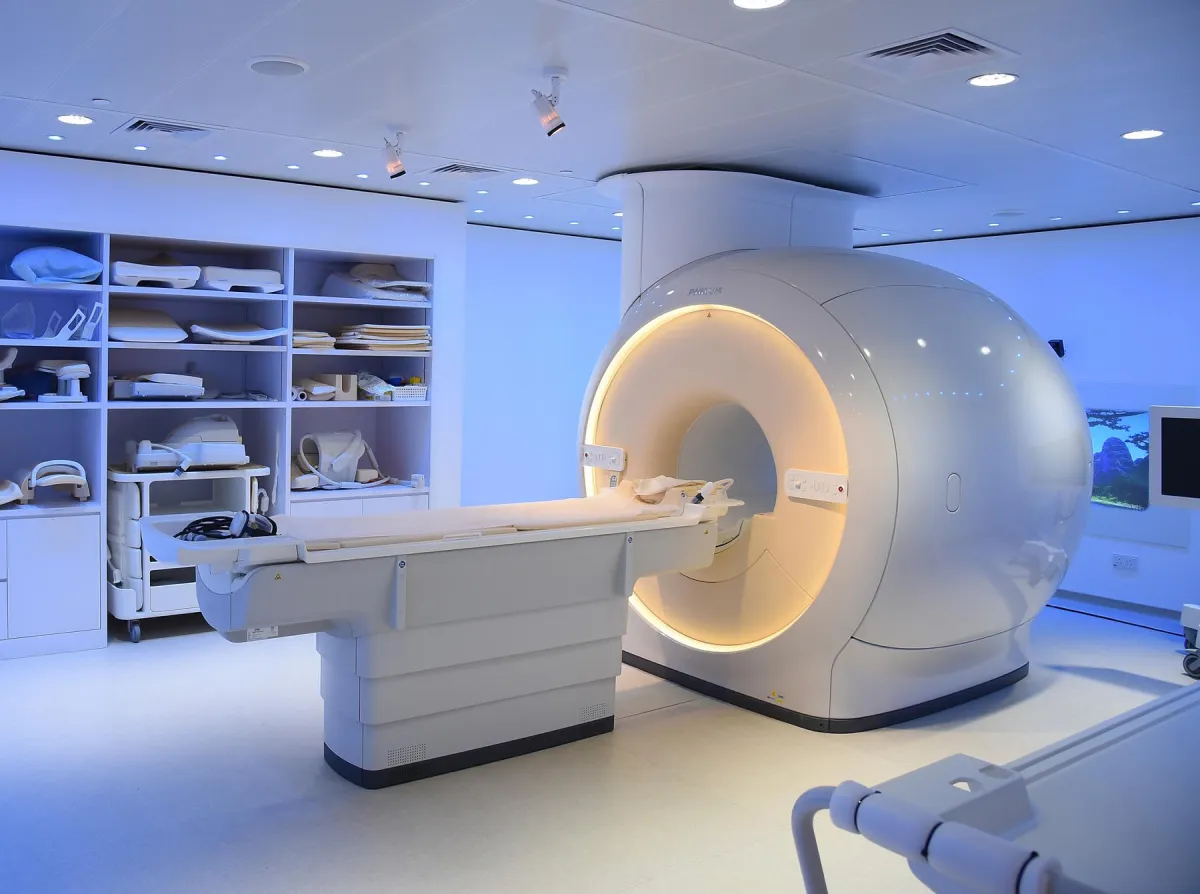

Аппараты магнитно-резонансной томографии (МРТ) — мощные инструменты в современной медицине, предоставляющие врачам возможность заглянуть внутрь человеческого тела с невероятной детализацией и точностью. В отличие от традиционных рентгеновских лучей или КТ, аппараты МРТ не использует ионизирующее излучение, что делает ее более безопасной альтернативой для многих типов визуализации. Вместо этого аппараты МРТ используют сильные магнитные поля и радиоволны для создания подробных изображений органов, тканей и даже биохимического состава тела.
Значение аппаратов МРТ невозможно переоценить. С момента их появления в конце 20 века они произвели революцию в диагностической медицине. МРТ позволяет врачам выявлять отклонения, контролировать эффективность лечения и направлять процедуры с непревзойденной точностью. Это особенно важно для диагностики состояний мягких тканей, таких как мозг, мышцы и внутренние органы, где другие методы визуализации могут испытывать трудности с захватом достаточной детализации.
МРТ не только расширила наше понимание различных заболеваний, но и внесла значительный вклад в развитие медицинских исследований. Сегодня аппараты МРТ играют важнейшую роль в диагностике таких состояний, как опухоли, травмы головного мозга, заболевания спинного мозга и аномалии суставов, среди многих других. Их способность визуализировать структуры и процессы внутри тела сделала МРТ бесценным инструментом для врачей, исследователей и пациентов.
Биофизические принципы работы аппарата МРТ
МРТ работает, взаимодействуя с атомами водорода в наших телах с помощью комбинации мощных магнитов и радиоволн. Но почему атомы водорода? Наши тела в основном состоят из воды, и каждая молекула воды содержит атомы водорода, которые хорошо реагируют на магнитные поля. Это делает их идеальными для магии визуализации МРТ.
1. Роль атомов водорода

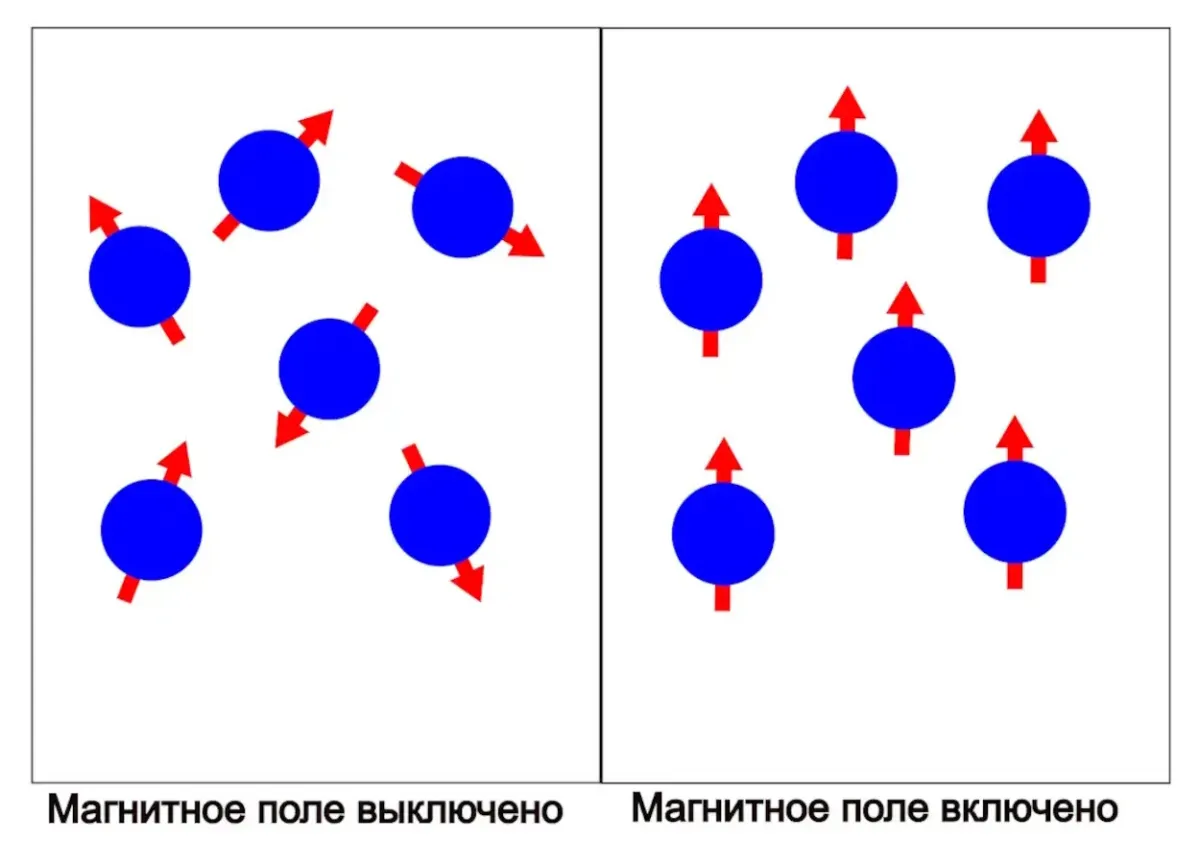

Каждый атом водорода в нашем теле имеет один протон в своем ядре. Эти протоны ведут себя как крошечные магниты и естественным образом выстраиваются под воздействием сильного магнитного поля. Внутри аппарата МРТ это мощное магнитное поле заставляет большинство протонов водорода выстраиваться в одном направлении, создавая своего рода «базовую линию» для МРТ.
2. Резонанс и радиочастотные (РЧ) импульсы
Как только протоны водорода выстраиваются, аппарат МРТ посылает быстрый импульс радиоволн, известный как РЧ (радиочастотный) импульс. Этот импульс на короткое время нарушает выравнивание протонов, заставляя их двигаться синхронно, как толпа, покачивающаяся под музыку. Когда импульс прекращается, протоны начинают возвращаться в исходное положение, высвобождая энергию. Эта энергия фиксируется в виде сигналов, которые МРТ преобразует в изображения.
3. Время релаксации и контрастность ткани
По мере того, как протоны перестраиваются, они высвобождают энергию с разной скоростью в зависимости от типа ткани, в которой они находятся. Этот процесс имеет два основных времени «релаксации»:
T1 (продольная релаксация): измеряет, насколько быстро протоны возвращаются в основное направление магнитного поля. Разные ткани имеют уникальное время T1 — жир расслабляется быстро, а вода немного дольше.
T2 (поперечная релаксация): измеряет, насколько быстро протоны теряют синхронизацию друг с другом после импульса. Чем быстрее они теряют эту фазу, тем короче время T2. Эти времена релаксации помогают различать разные типы тканей, что дает МРТ высококонтрастные изображения.
4. Создание подробных трехмерных изображений
Чтобы отобразить, откуда исходит каждый сигнал, МРТ использует дополнительные, более слабые магнитные поля, называемые градиентными полями. Эти поля различаются по всему телу, помогая машине точно определить местоположение каждого протона. Это позволяет МРТ захватывать «срезы» тела и объединять их для создания подробных трехмерных изображений.
По сути, МРТ фиксирует, как атомы водорода в наших тканях реагируют на магниты и радиоволны, создавая четкие, подробные изображения без вредного излучения. Этот неинвазивный метод стал важнейшим инструментом в современной медицине, позволяя видеть изнутри тела, как никогда раньше.
Принцип работы аппарата МРТ
Аппарат МРТ — это высокотехнологичное оборудование с несколькими компонентами, работающими вместе для создания высокоточных изображений тела. Рассмотрим его основные части и дополнительное оборудование, которое делает возможным сканирование МРТ.

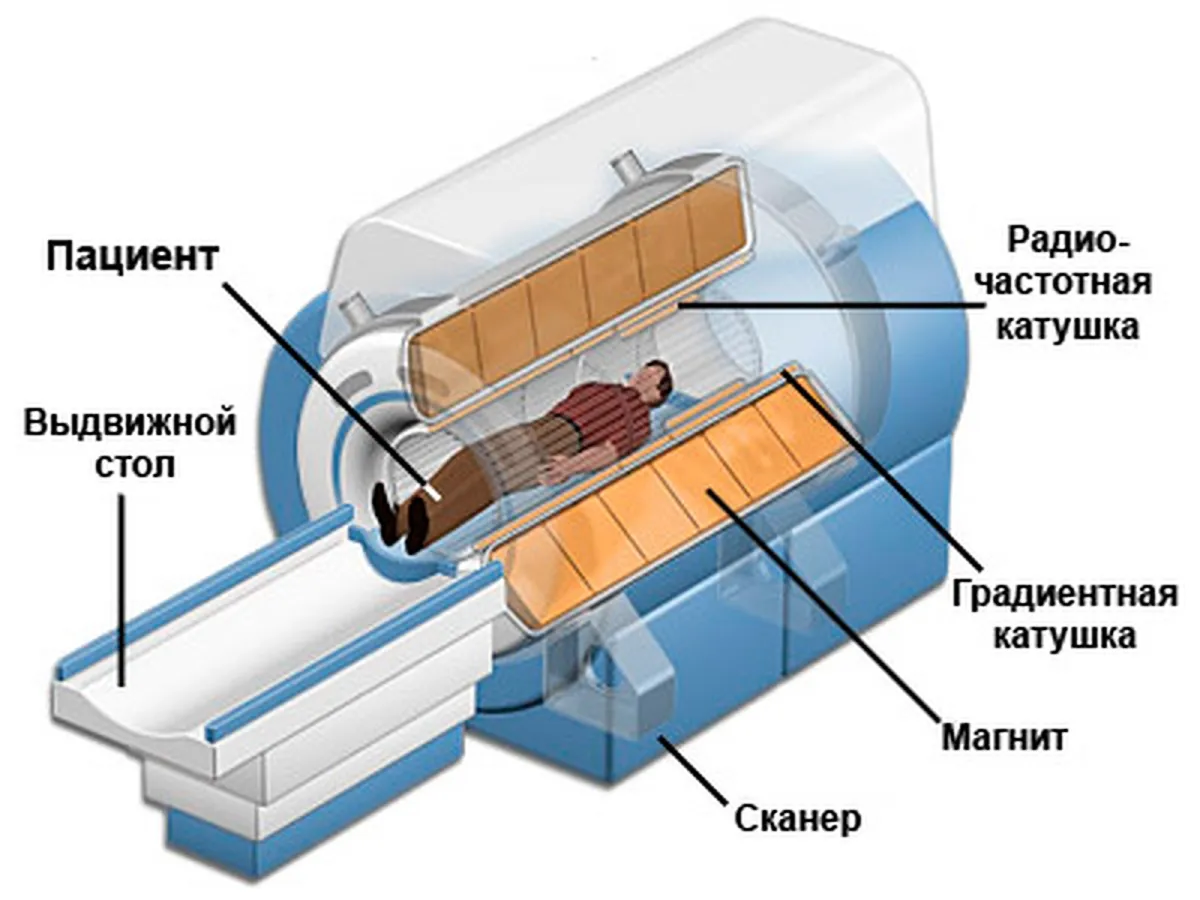

Основные компоненты аппарата МРТ
Магнитная система: В основе каждого аппарата МРТ лежит мощный магнит, который генерирует сильное магнитное поле, необходимое для визуализации. Этот магнит обычно является сверхпроводящим, что позволяет ему создавать интенсивное и стабильное магнитное поле, не потребляя большого количества энергии. Эти магниты охлаждаются до чрезвычайно низких температур с помощью жидкого гелия, который минимизирует электрическое сопротивление и поддерживает стабильность магнитного поля. Большинство аппаратов МРТ работают с напряженностью магнитного поля от 1,5 до 3,0 Тесла, хотя некоторые исследовательские модели могут быть намного выше.
Градиентные катушки: Внутри аппарата МРТ находятся градиентные катушки, которые создают небольшие изменения силы магнитного поля в разных областях тела. Они отвечают за пространственное кодирование, то есть они позволяют аппарату МРТ точно определять, откуда поступают сигналы. Регулируя силу и направление градиентов, аппарат может захватывать подробные «срезы» тела под разными углами, что позволяет рентгенологам точно исследовать определенные области.
Радиочастотные (РЧ) катушки: РЧ-катушки отвечают как за отправку, так и за прием радиочастотных сигналов. Когда градиентные катушки и магнит выравнивают протоны водорода, РЧ-катушки излучают импульс, который временно нарушает это выравнивание, заставляя протоны резонировать. Когда протоны возвращаются в исходное положение, они излучают радиоволны, которые обнаруживаются РЧ-катушкам.
Компьютерная система и программное обеспечение: Для аппарата МРТ требуется высокопроизводительная компьютерная система для обработки огромного количества данных, полученных во время сканирования. Компьютер управляет временем и интенсивностью магнитных полей, градиентных катушек и РЧ-импульсов для обеспечения точной визуализации. После сбора сигналов компьютер обрабатывает эти необработанные данные с помощью сложных алгоритмов для создания окончательных изображений.
Система охлаждения: Для поддержания сверхпроводящего состояния магнита аппараты МРТ используют жидкий гелий, который поддерживает магнит при чрезвычайно низких температурах, часто близких к абсолютному нулю (-273 °C). Эта система охлаждения, известная как криогенная система, гарантирует, что катушки магнита остаются сверхпроводящими, сводя к минимуму потери энергии и максимизируя стабильность магнитного поля.
Стол пациента и система позиционирования: Стол пациента представляет собой подвижную поверхность, на которой пациент лежит во время МРТ-сканирования. Этот стол плавно перемещается в цилиндрическом отверстии (отверстии) аппарата МРТ и обратно, что обеспечивает точное позиционирование. Стол моторизован и управляется оператором, чтобы гарантировать, что интересующая область находится в центре магнитного поля. Чтобы пациент оставался неподвижным и улучшал качество изображения, аппараты МРТ часто поставляются со специальными подушками, ремнями или формами, особенно для сканирования, требующего высокой точности.
Клетка Фарадея: кабинет МРТ облицован специальным экраном, называемым клеткой Фарадея, который блокирует внешние радиочастотные сигналы, которые могут мешать сигналам МРТ. Это предотвращает любые помехи в процессе визуализации и поддерживает четкость изображений. Операторы управляют аппаратом МРТ из соседней комнаты управления, где они следят за ходом сканирования и общаются с пациентом. В комнате управления находятся мониторы, отображающие изображения в реальном времени и информацию о сканировании, а также системы внутренней связи для связи оператора с пациентом.
В целом, аппарат МРТ представляет собой сложную систему, в которой мощные магниты, градиентные и радиочастотные катушки, сложное компьютерное программное обеспечение и узкоспециализированное периферийное оборудование работают вместе бесперебойно. Каждый компонент играет решающую роль в обеспечении того, чтобы МРТ могла производить точные изображения с высоким разрешением безопасно и эффективно, позволяя поставщикам медицинских услуг диагностировать и лечить широкий спектр медицинских состояний.
Какие типы аппаратов МРТ существуют?
Хотя мы изучили, как работают аппараты МРТ и их основные компоненты, также важно понимать, что не все аппараты МРТ одинаковы. Существуют различные типы аппаратов МРТ, каждый из которых предназначен для определенных потребностей и клинических применений. Эти аппараты различаются по размеру, форме и напряженности магнитного поля, и каждый тип предлагает уникальные преимущества в зависимости от области сканируемого тела и требуемого уровня детализации.
Если вам интересно узнать о различных аппаратах МРТ, доступных сегодня, включая открытые системы МРТ, высокопольные и низкопольные варианты, обязательно прочитайте нашу подробную статью «Какие типы аппаратов МРТ существуют?» Эта статья поможет вам узнать о разнообразии систем МРТ и о том, как они способствуют различным диагностическим потребностям, давая вам более широкое представление об этой увлекательной технологии.
Стоимость аппаратов МРТ может значительно различаться в зависимости от таких факторов, как тип аппарата, его характеристики и производитель. Чтобы получить более четкое представление о ценовой политике и факторах, влияющих на стоимость аппаратов МРТ, обязательно ознакомьтесь с нашей статьей «Цены на аппараты МРТ»
Частые вопросы про работу аппарата МРТ
1. Чем МРТ отличается от рентгена или КТ?
МРТ обеспечивает превосходное контрастное разрешение для мягких тканей по сравнению с рентгеном или КТ, которые в первую очередь визуализируют костные структуры. МРТ не использует ионизирующее излучение, что снижает риски, связанные с повторным воздействием, и может генерировать 3D-изображения с превосходной дифференциацией тканей.
2. Сколько времени занимает МРТ-сканирование?
МРТ-сканирование обычно занимает от 15 до 90 минут в зависимости от исследуемой области и сложности сканирования.
3. Насколько безопасен аппарат МРТ?
МРТ, как правило, очень безопасна т.к. не использует ионизирующее излучение и не наносит вреда здоровью, однако она не подходит для людей с определенными имплантатами или устройствами в теле, такими как кардиостимуляторы.
4. Что происходит во время МРТ-сканирования?
Во время МРТ-сканирования пациент будет лежать на столе, который задвигается в большую цилиндрическую машину. Аппарат МРТ издает громкие звуки, когда захватывает изображения, поэтому предусмотрена защита ушей. Пациенту нужно оставаться неподвижным, чтобы обеспечить четкость изображений.
5. Существуют ли какие-либо риски, связанные с МРТ?
МРТ неинвазивна и в целом безопасна, но существуют определенные риски, особенно если у вас есть металлические имплантаты. Сильное магнитное поле может повлиять на имплантаты или вызвать травму. Беременным женщинам обычно рекомендуется избегать МРТ, если это не является абсолютно необходимым.
6. Можно ли есть или пить перед МРТ?
Это зависит от типа сканирования. Для некоторых МРТ, таких как сканирование брюшной полости, вас могут попросить воздержаться от приема пищи в течение нескольких часов. Для большинства других ограничений нет.
7. Используется ли МРТ для диагностики рака?
МРТ особенно эффективна для дифференциации мягких тканей и обычно используется в онкологии для стадирования опухолей, оценки метастазов и оценки изменений после лечения. Такие методы, как функциональная МРТ (фМРТ) и магнитно-резонансная спектроскопия (МРС), предоставляют дополнительные диагностические возможности.
8. Почему МРТ дорогое?
Стоимость отражает высокую стоимость сверхпроводящих магнитов, криогенных систем, радиочастотных катушек и градиентных катушек, а также потребность в высокоспециализированном персонале и помещениях для установки, обслуживания и калибровки.
9. Что такое функциональная МРТ (фМРТ)?
фМРТ — это особый тип МРТ, который измеряет активность мозга, выявляя изменения в кровотоке. Он часто используется в исследованиях для изучения функций мозга и при планировании операций по поводу опухолей мозга или эпилепсии.
10. Что такое открытый аппарат МРТ?
Открытый аппарат МРТ — это тип аппарата МРТ с более широкой открытой конструкцией, что делает его более удобным для людей, страдающих клаустрофобией. Он по-прежнему использует ту же технологию, но с менее замкнутым пространством.
