Магнитно-резонансная томография (МРТ) занимает одно из ведущих мест среди современных неинвазивных методов визуализации. Высокая диагностическая точность, отсутствие ионизирующего излучения и широкие возможности для мультипланарной реконструкции сделали МРТ стандартом диагностики в неврологии, ортопедии, онкологии и других областях медицины. Однако внедрение и эксплуатация аппаратов МРТ сопряжены с существенными затратами не только на этапе закупки, но и в процессе регулярного обслуживания оборудования.
Обслуживание аппарата МРТ представляет собой сложный и ресурсозатратный процесс, включающий в себя техническое и программное сопровождение, криогенную поддержку, замену изнашиваемых компонентов, калибровку систем и соблюдение требований по электромагнитной безопасности. С финансовой точки зрения, годовые затраты на сервис могут составлять от 5% до 15% от первоначальной стоимости аппарата, а в отдельных случаях — достигать и более высоких значений в зависимости от типа МРТ, модели, возраста и условий эксплуатации.
Нередко медицинские организации сталкиваются с дилеммой: заключать дорогостоящий OEM-контракт, использовать сторонние сервисные компании или пытаться поддерживать аппарат своими силами. От выбора модели обслуживания напрямую зависят надёжность работы МРТ, минимизация простоев, безопасность пациентов и клиническая эффективность учреждения.
Факторы, влияющие на стоимость технического обслуживания аппарата МРТ
Магнитная индукция томографа
Магнитная индукция (напряжённость главного магнитного поля) является фундаментальной характеристикой аппарата МРТ, определяющей не только её диагностические возможности, но и архитектуру конструкции, методы охлаждения, топологию систем градиентов и РЧ-контуров, требования к экранированию, калибровке и системе безопасности. Все эти параметры прямо или косвенно влияют на себестоимость технического обслуживания томографа.
Аппараты МРТ классифицируются по напряжённости магнитного поля — 0.2–1.0 Тл (низкопольные), 1.0–1.5 Тл (среднепольные) и 3.0 Тл и выше (высокопольные и сверхвысокопольные системы). Каждый из этих диапазонов требует отличающихся по сложности и стоимости технических решений:
Низкопольные системы (0.2–1.0 Тл), как правило, базируются на постоянных магнитаx, не требуют криогенного охлаждения, имеют значительно меньшую потребляемую мощность и упрощённую инфраструктуру. Однако такие аппарата МРТ подвержены более быстрому термическому дрейфу поля, что требует частой подстройки и юстировки градиентных систем и может увеличивать трудозатраты на техническое сопровождение.

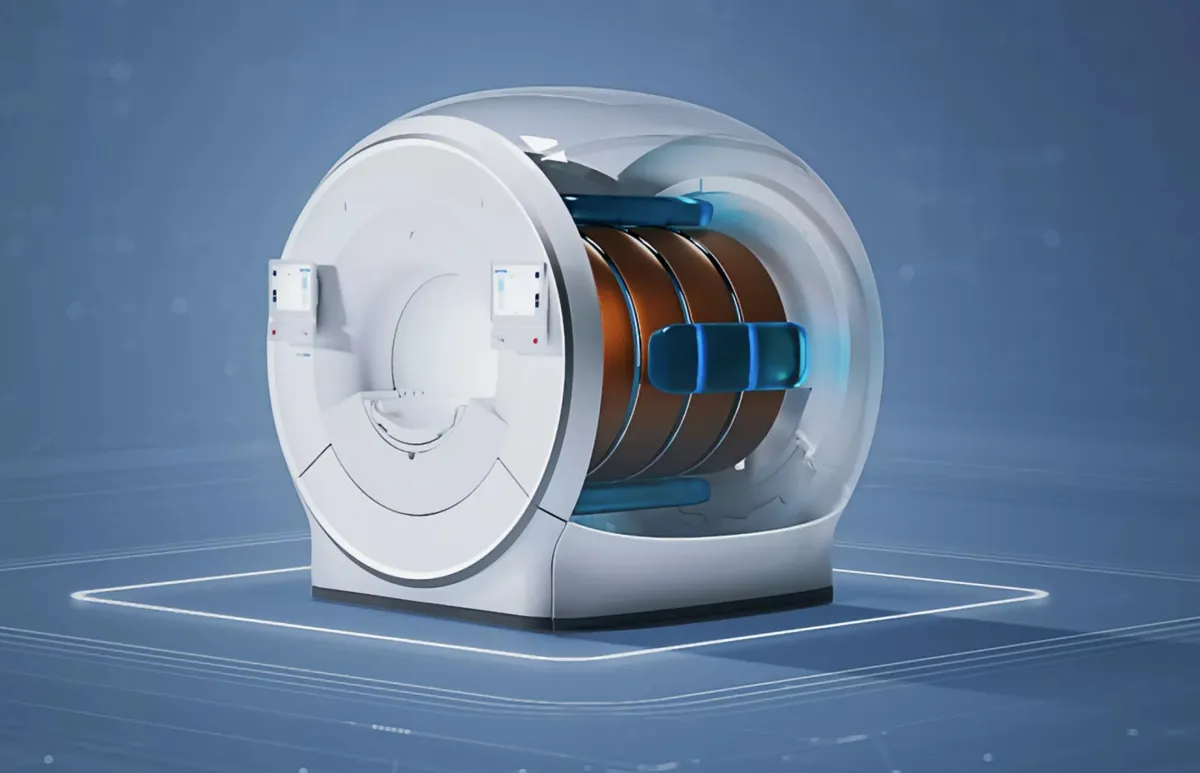

Средне- и высокопольные аппараты МРТ (1.5 Тл, 3.0 Тл и выше) опираются на сверхпроводящие магниты, требующие сложной криогенной поддержки. Возникает необходимость поддержания стабильного температурного режима (обычно 4 К), герметичности сосудов Дьюара, функционирования компрессоров, теплообменников и клапанов сброса. Любые отклонения — риск перехода в нормальное состояние (квэнч), что сопровождается резким выбросом жидкого гелия, простоем и дорогостоящими ремонтами.
Влияние магнитной индукции на износ и стоимость эксплуатации аппарата МРТ
Стабильность поля и активная шиммировка
Поддержание гомогенного магнитного поля становится технически сложной задачей. При >1,5 Тл эффект даже незначительных ферромагнитных включений в помещении приводит к необходимости регулярной шимм-калибровки, в том числе с использованием динамической шиммировки (active/passive shimming), что требует привлечения квалифицированных инженеров и специальных измерений поля при помощи фазово-чувствительных сенсоров.
Повышенные нагрузки на градиентные катушки
Более мощное поле требует большей линейности и амплитуды градиентов, особенно при выполнении высокочастотных секвенций, таких как echo-planar imaging (EPI), fMRI и DTI. Градиентные катушки работают с большими токами (до 1000 А) и частыми переключениями, что вызывает локальный нагрев, деградацию изоляции обмоток, вибрации и акустические шумы (до 120 дБ). Все это требует усиленной системы жидкостного охлаждения и планового ремонта через 3–5 лет эксплуатации.
Сложность РЧ-системы и нагруженность усилителей
На высоких полях требуется большее передаваемое РЧ-мощность, чтобы возбудить ядра на более высокой резонансной частоте. Например, на 3,0 Тл частота возбуждения достигает 128 МГц, что приближается к диапазону, где возрастает поглощение энергии тканями (SAR). Это требует точного согласования катушек, надёжной РЧ-экранировки, а также высокой стабильности усилителей. Их выходные каскады деградируют быстрее, и стоимость их замены может превышать $20–40 тыс.
Нагрузка на системы электропитания и охлаждения
Более мощное оборудование требует повышенного потребления энергии: если низкопольная система потребляет 5–7 кВт, то 1,5–3,0 Тл МРТ может потреблять до 30–40 кВт, включая чиллер, градиенты, криоохладители. Это требует промышленной линии питания с ИБП, стабилизацией и постоянным техническим контролем. Ремонт системы электропитания или замена ИБП — дорогостоящая операция, особенно при работе в режиме 24/7.
Рост индукции ведёт к росту разрешающей способности и расширению клинических возможностей, но одновременно повышает нагрузку на критические компоненты системы. Это требует более жёсткого графика ТО, квалифицированного персонала, запаса расходников и увеличивает вероятность дорогостоящих внеплановых ремонтов. Сервисная стоимость высокопольной системы (3 Тл) в год может быть в 2–3 раза выше, чем у аналогичной 1.5 Тл, даже при сопоставимом количестве пациентов.

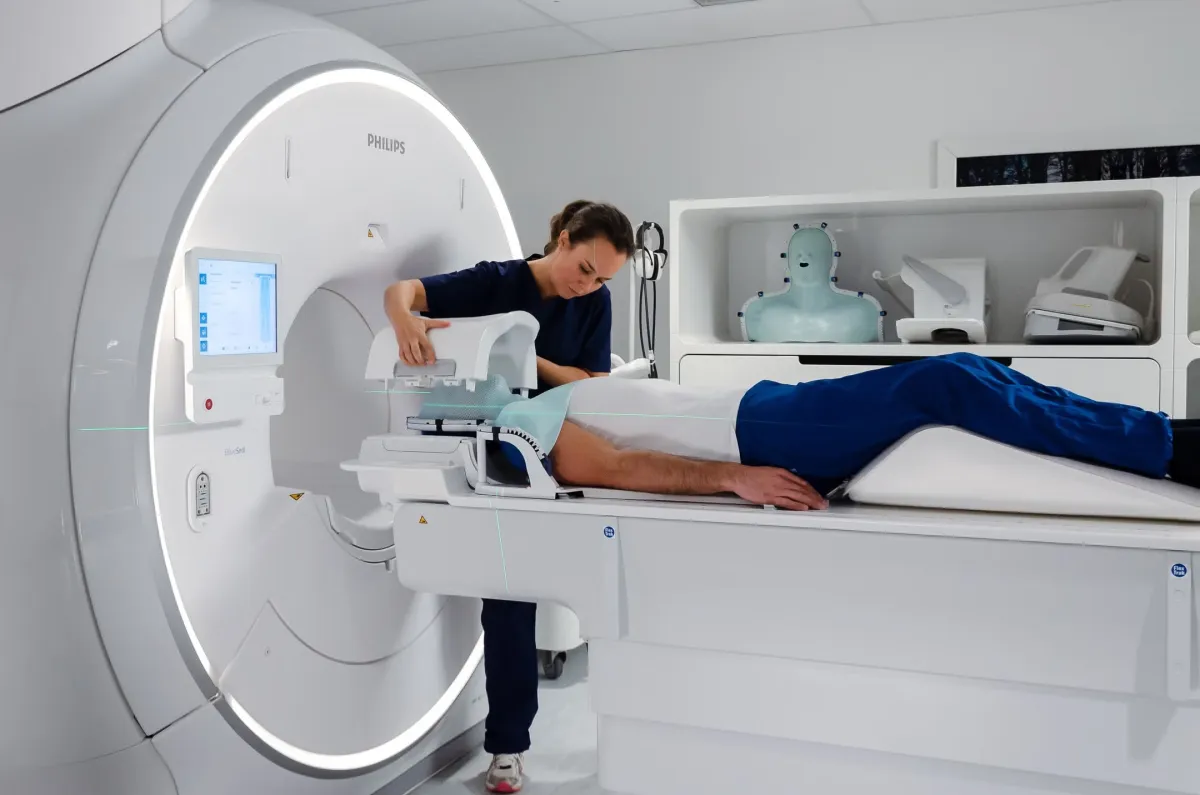

Наработка аппарата МРТ
Под наработкой аппарата МРТ понимается совокупное количество часов активной работы с поданным полем и участием всех функциональных модулей: магнитной системы, градиентов, РЧ-цепи, систем охлаждения и ПЭВМ-подсистем. Она измеряется в часах или числе проведённых исследований и используется как ключевой параметр при оценке остаточного ресурса компонентов.
Технические аспекты влияния на стоимость обслуживания включают в себя:
Износ криогенной инфраструктуры
Хотя системы охлаждения будут рассмотрены далее, важно отметить: каждые 20–30 тысяч часов работы криокомпрессор теряет эффективность. Это выражается в повышении давления в криостате, увеличении темпа испарения гелия и снижении мощности охладителя, что влечёт рост затрат на гелий и риск незапланированного quench-инцидента. Замена компрессора стоит до 40 000 $ с учётом вакуумной перезаправки.
Потеря параметров градиентной системы
Интенсивная эксплуатация приводит к микроскопическому разрушению эпоксидных и керамических изоляций обмоток. Это вызывает рост паразитных индуктивностей и ухудшение временных характеристик: время нарастания импульса (slew rate) увеличивается, ухудшается пространственное разрешение. В итоге — либо замена всей градиентной катушки, либо обнуление диагностической ценности аппарата.
Тепловая деградация РЧ-усилителей и катушек
При длительной наработке даже в пределах паспортных характеристик происходит усталостное разрушение ферритов, емкостных компонентов и согласующих цепей. Результат — увеличение коэффициента отражения, рост уровня собственных шумов, появление артефактов изображения. Периодическое перекалибрование и замена катушек — обязательный элемент сервиса.
Программные сбои и деградация ПЭВМ-компонентов
Хранение, обработка и передача томографических данных требует постоянной работы сервера PACS, рабочих станций и сканирующего контроллера. Наработка 24/7 ведёт к износу SSD/RAID-дисков, сбоям в алгоритмах реконструкции (особенно при старом ПО), отказу сенсоров и др. Переустановка ПО, калибровка и лицензирование требуют участия производителя и могут стоить 5–15 тыс. $ ежегодно.
Наработка — это не просто числовой показатель, а суммарная инженерная нагрузка, накопленная всеми модулями аппарата. Аппараты МРТ, проработавшие свыше 30 000 часов, требуют полного технического аудита и чаще всего — удвоения бюджета на обслуживание. Игнорирование износа приводит к экспоненциальному росту простоев и фатальным отказам системы.
Возраст и стадия жизненного цикла томографа
Возраст аппарата МРТ определяет не просто его календарную старость, а этап в его техническом жизненном цикле — от фазы ввода в эксплуатацию до утилизации или глубокой модернизации.
Жизненный цикл аппарата МРТ включает три основные стадии:
Начальная адаптация (0–3 года)
Период стабильной эксплуатации (3–8 лет)
Фаза деградации и отказов (свыше 8–10 лет)
Техническое старение и его последствия
С точки зрения инженера, старение аппарата МРТ — это накопление тепловых, механических, радиочастотных и криогенных нагрузок, влекущее за собой постепенную деградацию материалов и электроники:
Проводники и обмотки теряют свою структурную целостность за счёт циклических термических расширений и вибраций.
Разъёмы и пайки теряют контактное сопротивление и становятся источником паразитных шумов.
ПЭВМ-компоненты (жёсткие диски, платы реконструкции, интерфейсы сбора данных) устаревают логически и физически. БИОС-прошивки, интерфейсы передачи данных (например, Gigabit Ethernet vs. PCIe Gen4) могут стать несовместимыми с современным ПО или PACS-системами.
Всё это требует не просто ремонта, а глубокой реконфигурации архитектуры.
Модельная ситуация
Аппарат МРТ 2010 года выпуска с номинальным полем 1,5 Тл в 2025 году может находиться на пределе допустимой стабильности сверхпроводящего магнита. Даже при рабочем криокомпрессоре наблюдаются колебания температуры в интервале 4,2–4,8 K, что увеличивает потери жидкого гелия. Ремонт этого уровня требует демонтажа обмотки и полной ревакуумации, стоимостью $80 000+. Аналогичная система 2021 года, несмотря на те же характеристики, будет обладать более надёжными электронными блоками с возможностью онлайн-мониторинга (remote diagnostics), что снижает операционные затраты.
Финансовое последствие
Из статистики отказов заметно, что после 8–10 лет количество внеплановых ремонтов резко возрастает. Именно поэтому большинство производителей предлагают платную продлённую гарантию лишь до 10–12 лет, а далее рекомендуют капитальную модернизацию или замену. После этой точки средняя стоимость ежегодного ТО может вырасти на 60–80% за счёт дефицита оригинальных компонентов и увеличения трудоёмкости ремонта.
Географические и логистические особенности
Размещение оборудования в удалённых или труднодоступных регионах оказывает прямое влияние на стоимость и доступность технического обслуживания. Это особенно критично для систем со сложной инженерной архитектурой — таких, как МРТ.
Ключевые логистические проблемы:
Удалённость от сервисного центра
Если расстояние до авторизованного сервисного центра превышает 300–500 км, выезд инженера требует отдельной логистики (иногда — авиаперелётов) и добавляет к стоимости ТО до 100 000 рублей за выезд. Также увеличивается время реакции на инциденты.
Транспортировка тяжёлых компонентов
Магнитная система аппарата МРТ — это моноблок массой до 4 тонн. В случае повреждения или демонтажа криоконтейнера потребуется тяжёлый транспорт с виброизоляцией и термоконтролем. В некоторых случаях — сопровождение специализированной бригадой (например, при перемещении по горной местности, при температуре ниже –10 °C или выше +35 °C).
Климатические условия
Температурные перепады, высокая влажность, нестабильное питание — всё это увеличивает риск отказов. Например, в тропических или северных регионах стандартные водяные чиллеры теряют эффективность, что требует либо замены на более мощные модели, либо частого обслуживания теплообменников и насосов. Повышенная влажность ускоряет коррозию контактов и приводит к нестабильной работе РЧ-контуров.
Местные ограничения на ввоз компонентов
В странах с ограниченным экспортом высокотехнологичного оборудования (например, из-за санкций) доставка оригинальных запчастей может занимать недели или даже месяцы. Это требует локального склада запчастей, что повышает издержки логистической поддержки.
Условия эксплуатации и пиковые нагрузки
Интенсивность и характер использования аппарата МРТ играют критическую роль в его износе и, как следствие, в стоимости сервисного обслуживания. Часто диагностические центры стремятся к максимальной загрузке оборудования ради повышения рентабельности, но в реальности такая стратегия приводит к ускоренному износу компонентов и росту операционных затрат.
Инженерные последствия сверхнагрузок
Перегрев градиентных катушек
При интенсивном использовании (> 30 исследований в сутки), особенно с применением EPI-секвенций, градиентные катушки и их драйверы работают на пределе теплового бюджета. Даже с активным жидкостным охлаждением происходит накопление остаточного тепла, которое может нарушить электрическую изоляцию и вызвать короткое замыкание. Это типичная причина замены градиентного блока в аппаратах МРТ с высокой наработкой.
Усталость механических элементов
Постоянная вибрация градиентных катушек и РЧ-резонаторов вызывает микроперемещения и усталостное разрушение креплений. Результат — рост уровня акустического шума, снижение точности позиционирования, вплоть до разрушения монтажных узлов.
Пиковые токи и деградация электросети
Нестабильное электропитание при высокой нагрузке ведёт к перегреву ИБП, снижению его КПД и риску внезапного отключения. Особенно это проявляется при параллельной работе нескольких систем: охлаждения, ПЭВМ, освещения, вентиляции. Именно по этой причине рекомендуются независимые силовые линии, обслуживаемые стабилизаторами промышленного класса.
Увеличение частоты сервисных проверок
Интенсивная нагрузка требует пересмотра регламентов ТО: вместо стандартных интервалов в 6 месяцев приходится проводить диагностику каждые 2–3 месяца. Это увеличивает прямые затраты на инженеров, расходники и снижает оборачиваемость аппарата (downtime).
Условия эксплуатации — это не второстепенный фактор, а решающий элемент стоимости жизненного цикла МРТ. Аппарат, работающий в режиме 24/7 без корректной системы охлаждения, может потребовать замену ключевых компонентов уже через 3–4 года, тогда как умеренно нагруженный МРТ работает по 10–12 лет без серьёзных вложений.
Основные компоненты затрат на обслуживание аппарата МРТ
Обслуживание аппарата МРТ представляет собой комплексную систему, включающую как плановые (регламентные), так и внеплановые мероприятия, направленные на поддержание диагностической точности, безопасности пациентов и соответствия нормативным требованиям. Финансовая нагрузка формируется из трёх ключевых источников: техническое обслуживание, запчасти/расходные материалы и инфраструктурные ресурсы (охлаждение, энергоснабжение, лицензии). Их совокупность определяет общую стоимость владения (TCO, Total Cost of Ownership) и должна быть детально проанализирована при планировании бюджета учреждения.
Регламентное техническое обслуживание (РТО)
Регламентное ТО — это строго определённый набор сервисных процедур, проводимых с периодичностью, установленной производителем или нормативными документами.
Состав процедур РТО
Инженерные работы в рамках РТО включают, но не ограничиваются:
Калибровка систем градиентов и РЧ-контуров, включая проверку линейности и однородности магнитного поля (обычно с применением фантомов — QA-фантомов и water phantoms);
Проверка сверхпроводящего магнита: контроль уровня гелия, температуры, давления в сосуде Дьюара, стабильности поля B₀ и качества вакуумной изоляции;
Диагностика РЧ-экранирования и ВЧ-фильтрации: измерение помех (EMC), тестирование входных фильтров и integrity экранированного помещения;
Осмотр и тестирование градиентных драйверов, включая замеры рабочих токов, индуктивности и гармоник сигнала;
Обслуживание систем охлаждения: проверка и замена охлаждающей жидкости в closed-loop чиллерах, очистка фильтров, проверка насосов;
Обновление и проверка ПО и прошивок управляющих блоков, а также восстановление или клонирование образа ПЭВМ на резервные носители.
Инженерная логика стоимости
Стоимость РТО зависит от архитектуры оборудования:
В системах с сверхпроводящим магнитом (особенно выше 1,5 Тл) значимую часть составляет контроль параметров криосистемы, что требует участия сертифицированного инженера-криофизика.
В системах с высокочастотным мультиканальным РЧ-массивом (например, 32–64 каналов) необходимо тестирование балансировки каналов и калибровка фазосдвигающих цепей, что требует доступа к специализированному ПО и анализаторам спектра.
Кроме того, время простоя (downtime) во время РТО — прямые финансовые потери клиники. Поэтому плановые сервисы, как правило, проводятся ночью или в выходные, что также увеличивает их стоимость (на 20–40%).
Эти затраты могут быть включены в годовой сервисный контракт или оплачиваться отдельно — второй вариант обычно дороже, особенно в нештатных ситуациях.
Запчасти и расходные материалы
Запчасти и расходные материалы формируют значительную долю переменных затрат при эксплуатации аппарата МРТ. В отличие от фиксированной стоимости РТО, бюджеты на комплектующие могут существенно колебаться в зависимости от интенсивности работы, версии аппарата и доступности оригинальных компонентов на рынке.
Классификация основных компонентов
Криогенные комплектующие
Уплотнения фазовых клапанов и фильтры газоотводных линий подвергаются регулярному износу из-за циклов температурных нагрузок. Средний ресурс уплотнения — 1 000–1 200 часов работы клапана, а фильтра – до 5 000 часов. Оригинальный набор стоит порядка €900–1 200.
Ресиверы и регенераторы гелия требуют замены сорбентов каждые 5–7 лет: стоимость материалов и работ по регенерации одного регенератора может превышать €15 000.
Градиентная подсистема
Уплотнения гидравлических магистралей в чиллере gradient amps следует менять раз в год или каждые 8 000 часов; комплект уплотнений обойдётся в €600–800.
Печатные платы драйверов (driver boards) и силовые транзисторы IGBT деградируют при высокой нагрузке и нуждаются в замене после 10 000–15 000 часов; одна плата стоит €3 000–5 000, транзисторный мост – ещё €2 000.
РЧ-катушки и интерфейсы
Линейные и фазовые катушки: ресурс эксплуатации — около 3 000 циклов подсоединения/отсоединения. Стоимость одной катушки головы — €7 000–10 000, суставного модуля — €12 000–15 000.
Коаксиальные кабели и коннекторы требуют замены при ухудшении показателя SWR; комплект из 6 кабелей может стоить €2 500.
ПЭВМ-оборудование и ПО-лицензии
SSD/RAID дисковые массивы для системы реконструкции и архивации данных имеют ресурс примерно 5 лет, а замена массива ёмкостью 10 ТБ стоит около 500 000 рублей.
Лицензии на advanced-sequence пакеты (например, сердечная MRI, fMRI, спектроскопия) ежегодно продлеваются по цене €5 000–20 000 в зависимости от числа активных модулей и производителя.
Расходные материалы
Антибактериальные фильтры чиллера и Фильтры системы вентиляции — меняются каждые 1–2 месяца, стоимость одного фильтра €50–100, а комплексная замена воздушных фильтров в помещении магнитного экрана может обойтись в €1 500.
Средства для чистки обмоток катушек и изоляционных покрытий — порядка €300 за год при умеренной загрузке.
Инженерные аспекты ценообразования
Оригинальность компонентов (OEM vs. аналог)Использование оригинальных запчастей гарантирует совместимость и срок службы, но значительно дороже. Так, оригинальный криокомпрессор для Siemens может стоить $28 000, тогда как аналог стороннего производителя — $16 000, но с риском несовместимости и аннулированием гарантии.
Доступность и логистика: В случае редкой модели (например, Hitachi Oasis 1.2T) может потребоваться международная доставка с ожиданием 3–6 недель. Стоимость срочной поставки увеличивается на 50–100%.
Регламент замены: Некоторые элементы (например, фильтры и cold head) подлежат обязательной плановой замене через строго заданные интервалы времени, вне зависимости от их текущего состояния. Это предопределяет уровень расходов, особенно в системах 3 Тл и выше.
Финансовый итог
Среднегодовые затраты на запчасти и расходники для 1,5 Тл аппарата МРТ без серьёзных поломок могут составлять $10 000–20 000. Для 3 Тл систем в интенсивном режиме эксплуатации — $30 000–50 000 в год, особенно при устаревшей системе с ограниченной совместимостью новых комплектующих.
Криогенная система и управление гелием
Криогенная система является критически важным компонентом томографа с постоянным магнитным полем на сверхпроводящих обмотках. Основная задача этой системы — поддержание рабочей температуры магнита вблизи 4,2 Кельвина (–269 °C), что достигается путём охлаждения сжиженным гелием. Надёжность и эффективность этой системы прямо влияют не только на эксплуатационные расходы, но и на сохранность самого магнита.
Техническая структура криогенной системы
Система состоит из следующих ключевых узлов:
Криостат — вакуумно-изолированная камера, в которой размещены сверхпроводящие катушки. Имеет сложную конструкцию из слоёв экранов, термоизоляции и сосудов Дьюара.
Холодная головка (cold head) — устройство, отвечающее за регенерацию холода. Обычно работает по принципу Стирлинга.
Гелиевый компрессор — обеспечивает сжатие гелия и подачу его в холодную головку. Очень чувствителен к загрязнению маслами и перегреву.
Вакуумная система — поддерживает глубокий вакуум (10⁻⁵ – 10⁻⁷ мбар) между внутренним и внешним кожухами криостата.
Инженерные аспекты стоимости
Периодическая замена компонентов: Средний срок службы холодной головки — 20 000–25 000 часов (около 2–3 лет в режиме нон-стоп). Стоимость новой cold head с установкой может достигать $15 000–25 000. Гелиевый компрессор требует замены или капремонта каждые 5–7 лет, что стоит ещё $15 000–30 000 в зависимости от модели.
Заправка жидким гелием (refill): Утечка гелия — нормальный, но минимизируемый процесс. У современных систем с эффективным удержанием (zero boil-off) объём дозаправки может быть менее 10 литров в год, но при нарушении вакуума или отказе cold head расход возрастает до десятков литров в сутки. Один литр жидкого гелия стоит $25–40 (в зависимости от региона), доставка — отдельно.
Регенерация и сжижение гелия: Аппараты МРТ последнего поколения оснащаются встроенными рециклирующими системами (Helium Recovery and Liquefaction Systems), которые позволяют собирать и сжижать испаряющийся газ. Хотя такие системы увеличивают капитальные вложения, они существенно снижают эксплуатационные затраты — особенно в странах с ограниченным доступом к гелию.
Нарушение герметичности или потеря вакуума: В случае деградации изоляции требуется полная откачка и восстановление вакуума, что стоит от $20 000 и выше, а также требует остановки аппарата на срок до 2–3 недель. Ремонт вакуумного кожуха — одна из самых затратных внештатных операций.
Типовой годовой бюджет
Аппарат 1.5 Тл без рециклинга: $8 000–15 000 в год
Аппарат 3 Тл с высокой нагрузкой: $20 000–40 000
При аварийной разгерметизации или деградации cold head: +$30 000–50 000 единовременно

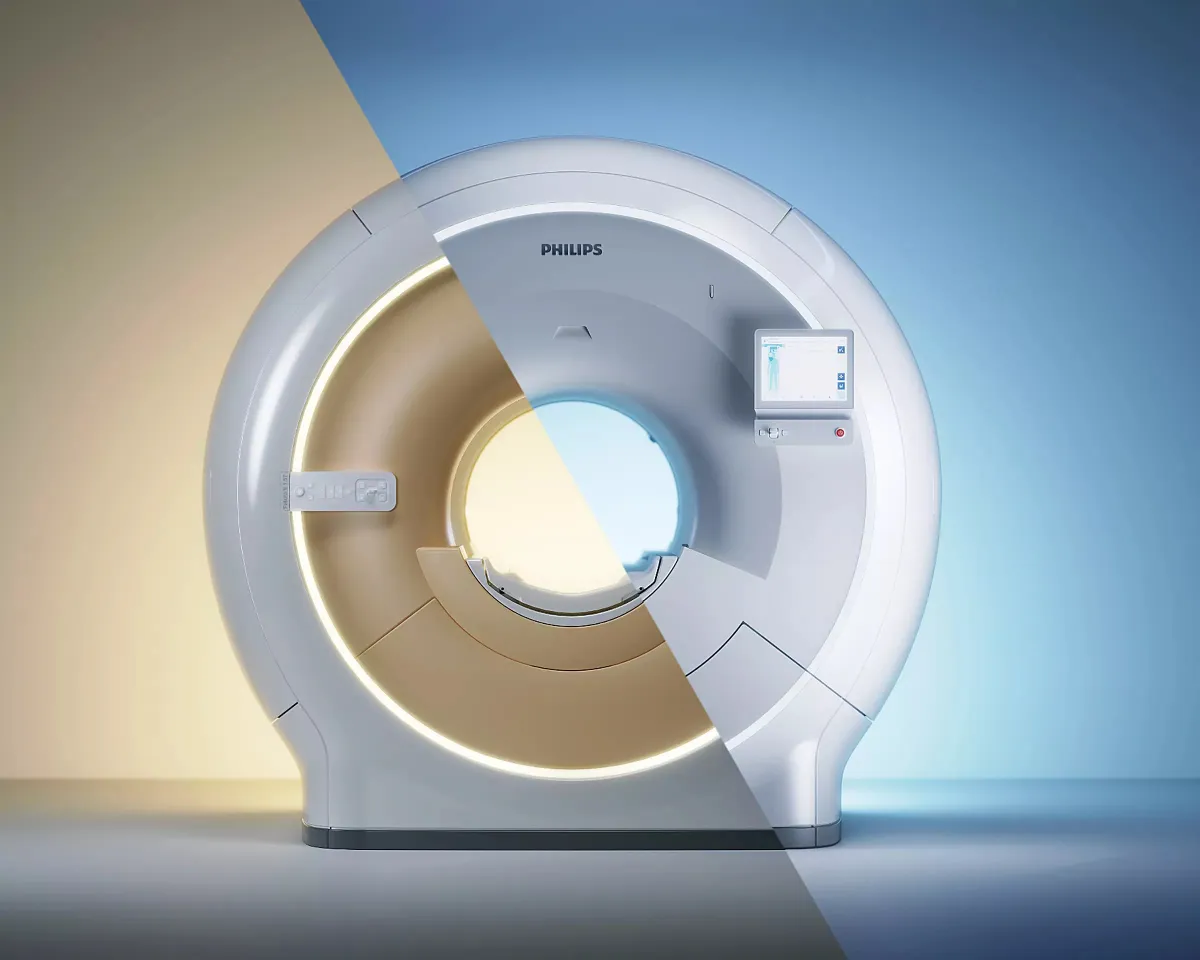

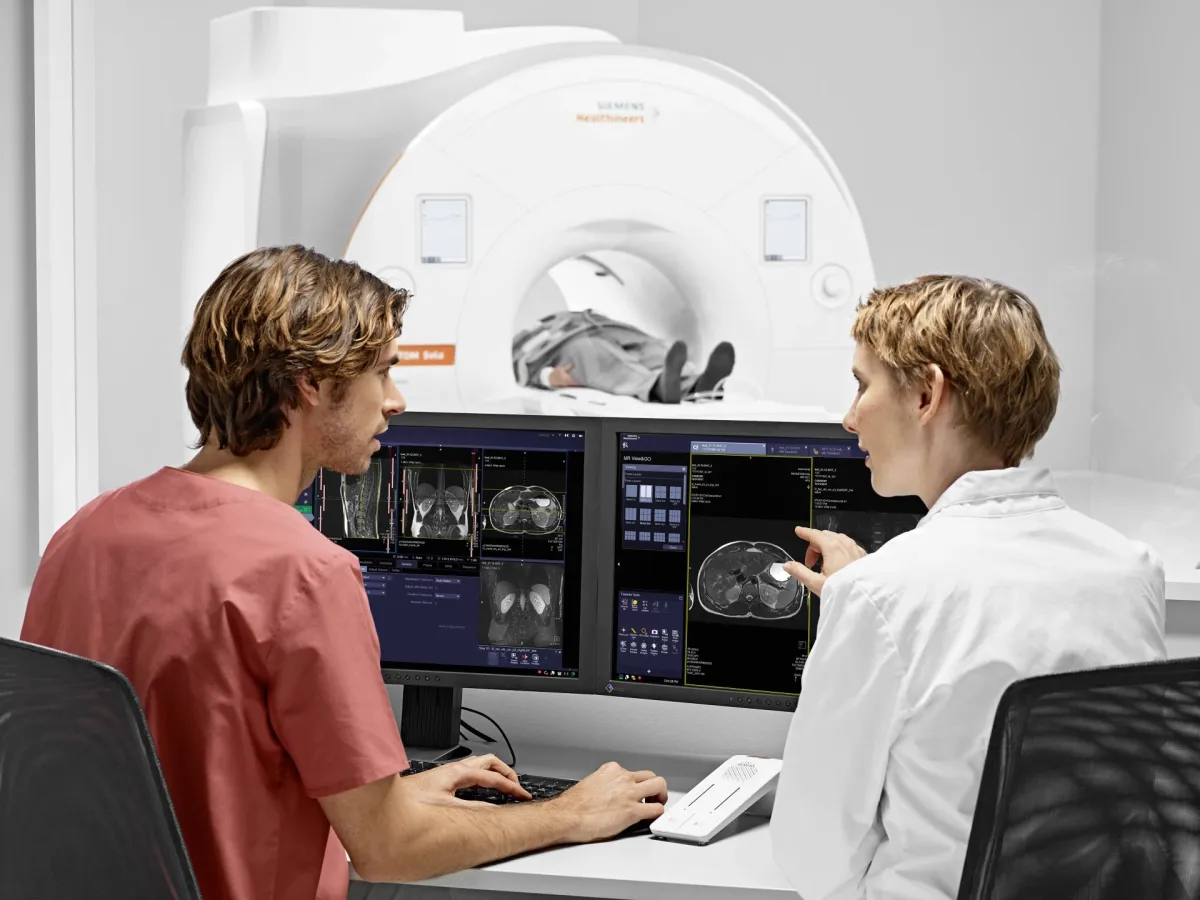

Обновления программного обеспечения
Программное обеспечение в аппаратах МРТ выполняет гораздо более критичную функцию, чем в других медицинских устройствах. Оно отвечает не только за управление магнитными последовательностями, реконструкцию изображений и интерфейс оператора, но и за точное взаимодействие аппаратных модулей на уровне мс-последовательностей, требующих высокой синхронности. Любое обновление ПО может серьёзно повлиять на качество, безопасность и эксплуатационные характеристики.
Типы программных обновлений
Безопасностные (patches и hotfixes)Устранение уязвимостей, связанных с кибербезопасностью и отказоустойчивостью, особенно при интеграции с PACS и RIS. Поставляются бесплатно, но установка требует технического специалиста.
Обновления базового ПО системы (platform upgrade)Включают изменение ядра ОС, ядра реконструкции изображений, библиотеки импульсных последовательностей. Требуют полной остановки аппарата на 1–2 дня, после чего необходима повторная калибровка. Стоимость варьируется от $10 000 до $30 000.
Функциональные модули и лицензии: Добавление новых режимов сканирования (например, DTI, ASL, SWI, cardiac MRI), которые реализуются как платные лицензии. Стоимость зависит от производителя и модуля:
Простые расширения: $2 000–5 000
Высокотехнологичные алгоритмы (compressed sensing, deep-learning reconstruction): $15 000–40 000
Переход на новое поколение ПО (major upgrade): В случаях, когда аппарат морально устаревает, производитель может предложить обновление всей программной платформы. Это, по сути, переоснащение системы, и его стоимость может составлять 20–40% от цены нового аппарата.
Технические и экономические аспекты
Совместимость с железом: Некоторые новые версии требуют замены плат, RAM или CPU, особенно у систем старше 7–10 лет. Это увеличивает расходы и может потребовать модернизации целых узлов (до $50 000).
Зависимость от подписок: Некоторые производители переходят на модели annual licensing или SaaS (software as a service), где ПО доступно по подписке ($5 000–10 000/год) вместо пожизненной лицензии. Это меняет структуру бюджета, переводя CAPEX в OPEX.
Влияние на клиническую эффективность: Современные алгоритмы позволяют существенно сократить время сканирования и повысить чувствительность диагностики, что прямо влияет на количество обслуживаемых пациентов и финансовую отдачу от аппарата.
Контракты на сервисное обслуживание аппаратов МРТ
Организация технического обслуживания аппаратов МРТ может реализовываться через три основных модели взаимодействия: прямые контракты с производителем (OEM), договоры с независимыми сервисными компаниями и выполнение работ силами собственной инженерной службы лечебно-профилактического учреждения (ЛПУ). Выбор модели определяется соотношением рисков, стоимости, доступности квалифицированных специалистов и требований к времени реакции на аварийные ситуации.
ОЕМ-контракты
Контракты с производителем (Original Equipment Manufacturer, OEM) предполагают обслуживание аппарата МРТ специалистами, прошедшими сертификацию у вендора, с возможностью доступа к оригинальным запчастям, конфиденциальным техническим материалам и закрытым программным обновлениям.
С инженерной точки зрения главным преимуществом OEM-сервиса является глубина технической поддержки:
Доступ к полному пакету сервисной документации (сокет-диаграммы, электрические схемы, спецификации магнитных систем и алгоритмов защиты от quench-инцидентов).
Использование оригинальных средств диагностики (специальные датчики однородности поля, векторные анализаторы сигналов, фирменные тест-последовательности), что гарантирует точность параметрической настройки до уровня частей на миллион (ppm).
Приоритет при поставке критических компонентов за счёт договорённостей производителя с глобальными логистическими операторами.
Однако такая глубина сервиса отражается в стоимости контрактов:
Годовой контракт для 1,5 Тл аппарата в среднем стоит 10–12 % от цены нового оборудования. Для томографов премиального сегмента (3 Тл и выше) — до 15 %.
Оплата выездов и работ сверх регламента (например, экстренный quench-ремонт) обычно тарифицируется отдельно, по ставке $200–300/час инженерных работ.
Финансово OEM-контракт выгоден учреждениям, для которых критична клиническая доступность (емergency uptime ≥ 99,5 %) и гарантированное восстановление работоспособности в кратчайшие сроки (обычно не более 24 часов после звонка).
Контракты с третьими организациями
Независимые сервисные компании предлагают более гибкие по цене и условиям контракты, часто ориентированные на среднесрочные договоры (1–3 года) и разовые обращения. Обычно они не имеют прямого доступа к закрытым базам вендора, но компенсируют это опытом работы с широким парком оборудования разных марок и моделей.
Инженерно-технические особенности данной модели:
Универсальность решений: инженеры используют открытые протоколы диагностики (DICOM Service Class User/Provider), общедоступные средства тестирования полей (NMR-телескопы, купольные калибраторы) и программные анализаторы произвольных сигналов.
Альтернативные запчасти: зачастую предлагается оптимизированный ассортимент аналогов OEM-компонентов, что позволяет снизить стоимость до 30–40 % по сравнению с оригиналом, но повышает риски несовместимости или сокращения срока службы.
Адаптивные графики обслуживания: сервис-провайдер может включать в контракт только те процедуры, которые действительно востребованы при текущей нагрузке томографа, минимизируя «мертвые» траты.
В экономическом выражении средние рыночные тарифы таковы:
Плановый визит (калибровка, проверка градиентов, базовое ПО-обновление) стоит $2 000–4 000 для 1,5 Тл системы.
Аварийный выезд инженера — $1 500–2 500 + логистика.
Запчасти: альтернативные градиентные усилители можно приобрести за $25 000–35 000 вместо $50 000 по OEM-прайсу.
Контракты с третьими организациями оптимальны для учреждений, где баланс между ценой и надёжностью предпочтительнее абсолютной универсальной гарантии производителя, а простой томографа до 24–48 часов считается допустимым.
Внутреннее обслуживание силами инженеров ЛПУ
Создание и поддержка собственной инженерной службы на базе клиники позволяет добиться максимальной гибкости в обслуживании, но требует значительных первоначальных вложений в обучение, сертификацию и оборудование специализированной мастерской.
Ключевые инженерно-технические аспекты:
Наличие квалифицированных специалистов: инженеры должны владеть знанием сверхпроводящих магнитных систем, принципов работы градиентных и РЧ-модулей, протоколов DICOM, PACS-интеграции, а также иметь опыт работы с вакуумно-криогенными системами и ИБП.
Оснащение ремонтной лаборатории: порошковая металлургия для устранения дефектов обмоток, анализаторы спектра для РЧ-катушек, вакуумные насосы и тестовые криостаты для проверки герметичности.
Лицензирование и права доступа к ПО: необходимо приобретать отдельные лицензии на диагностику и обновление ПО, часто по ценам, близким к OEM-тарифам, но с возможностью самостоятельного контроля сроков.
С точки зрения затрат модель выглядит следующим образом:
Обучение и сертификация одного инженера OEM-уровня стоит $10 000–15 000.
Ежегодные расходы на содержание лаборатории (обслуживание вакуумной установки, криобезопасность, расходные материалы) составляют $20 000–30 000.
Суммарный эквивалент годового контракта выходит примерно на уровне независимого провайдера (5–8 %), но с возможностью гибкого перераспределения ресурсов.
Внутреннее обслуживание целесообразно для крупных медицинских центров и исследовательских институтов, где загрузка томографов высокая, а готовность к инновационному экспериментальному использованию (новые последовательности, нестандартные катушки) требует постоянного наличия инженерной поддержки «на месте».
Сколько в итоге стоит обслуживание аппарата МРТ?
В рамках данной статьи был проведён комплексный анализ факторов, формирующих стоимость технического обслуживания аппарата МРТ, а также основных компонентов затрат и моделей сервисного сопровождения. Инженерно-технические характеристики оборудования — напряжённость магнитного поля, наработка, возраст, условия эксплуатации — непосредственно влияют на сложность сервисных процедур, частоту и стоимость плановых визитов, а также риск возникновения внеплановых простоев. Чем выше магнитная индукция и эксплуатационная нагрузка, тем более точными и ресурсоёмкими становятся операции по поддержанию однородности поля, охлаждения сверхпроводника и стабильной работы градиентных и РЧ-модулей.
Ключевые статьи затрат можно суммировать следующим образом:
Регламентное техническое обслуживание составляет от $3 000 до $20 000 за визит в зависимости от класса аппарата и глубины работ.
Запчасти и расходные материалы обеспечивают ежегодный бюджет в диапазоне $10 000–50 000, причём для систем 3 Тл и старых моделей в условиях высокой нагрузки эта сумма может приближаться к верхней границе.
Криогенная система и управление гелием требуют дополнительных $8 000–40 000 в год на дозаправку, обслуживание cold head и вакуумных элементов, а в случае аварий — единовременные затраты до $50 000.
Обновления программного обеспечения и лицензирование дают расход $5 000–30 000 в год на поддержание актуальности платформы и доступ к новым диагностическим модулям.
Контракты на обслуживание (OEM/third-party/внутренние службы) формируют постоянный компонент TCO в размере 5–15 % от стоимости нового аппарата ежегодно, а в случае премиальных систем 3 Тл и выше доходят до 15–18 %.
Суммарная годовая стоимость владения (TCO) аппарата МРТ обычно укладывается в диапазон $70 000–250 000, что при средней цене покупки 1,5 Тл томографа $1 500 000 соответствует 5–15 % от капитальных затрат. Для 3 Тл систем и ультравысокопольных исследований этот показатель может возрастать до 18–20 % ввиду дороговизны сервисных работ, дополнительных лицензий и узкоспециализированных компонентов.
При планировании бюджета важно учитывать следующие рекомендации:
Оптимизировать частоту ТО в зависимости от реальной нагрузки и условий эксплуатации, избегая ненужных визитов, но не уменьшая безопасность и стабильность работы.
Грамотно выбирать модель обслуживания: для критичных клиник с высокой загрузкой и требованием минимальных простоев — OEM-контракт; для гибких бюджетов — third-party; для крупных исследовательских центров — создание внутренней инженерной службы.
Инвестировать в системы рециклинга гелия и современные инструменты удалённого мониторинга, что позволит снизить затраты на криогенный контур и оперативно реагировать на отклонения параметров.
Планировать апгрейды ПО и аппаратных модулей заблаговременно, чтобы избежать внезапных и дорогостоящих «major upgrades» при моральном или техническом устаревании.
В конечном счёте, понимание инженерно-технических аспектов обслуживания и прозрачный учёт всех статей расходов позволяют лечебно-профилактическим учреждениям и исследовательским центрам максимально эффективно распределять ресурсы, обеспечивать высокую клиническую доступность МРТ-оборудования и продлевать срок его безотказной работы в течение всего жизненного цикла.
FAQ (Часто задаваемые вопросы)
Сколько в среднем стоит обслуживание аппарата МРТ в год?
Годовое обслуживание аппарата МРТ обычно стоит от 5 000 000 рублей, в зависимости от модели томографа, мощности магнита, возраста оборудования и условий сервисного договора.
Что входит в регламентное техническое обслуживание аппарата МРТ?
Сколько стоит дозаправка аппарата МРТ гелием?
Существуют ли аппараты МРТ, не требующие гелия?
Можно ли обслуживать МРТ своими силами?
Как часто требуется калибровка аппарата МРТ?
Зависит ли стоимость обслуживания от бренда аппарата МРТ?
Cколько стоит обновление программного обеспечения МРТ?
Нужно ли обслуживать МРТ, если им мало пользуются?
