Магнитно-резонансная томография (МРТ) — один из ключевых неинвазивных методов визуализации в современной диагностической медицине. Принцип работы аппарата МРТ основан на явлении ядерного магнитного резонанса, при котором регистрируются радиочастотные сигналы от ядер водорода, помещённых в сильное постоянное магнитное поле. Несмотря на доказанную диагностическую эффективность, безопасный физический принцип и отсутствие ионизирующего излучения, процедура сопровождается характерными акустическими шумами различной интенсивности, ритмичности и частотного диапазона. Эти звуки МРТ, генерируемые градиентными катушками в процессе сканирования, могут достигать уровней звукового давления до 120 дБ и нередко становятся источником дискомфорта для пациентов, особенно при длительных исследованиях.
Акустические характеристики аппаратов МРТ являются предметом активных исследований в рамках биомедицинской инженерии, акустической эргономики и нейрорадиологии. На сегодняшний день разработаны различные инженерные и программные подходы к снижению уровня шума — от физической оптимизации конструкции градиентных систем до применения специальных последовательностей сканирования. Однако полное устранение звукового сопровождения при текущем уровне технологий остаётся недостижимым, что обусловливает необходимость всестороннего анализа этого явления.
В данной статье будет рассмотрена физическая природа звуков, производимых аппаратом МРТ, видео реальных МРТ исследований, а также сравнение акустического шума различных моделей томографов.
Почему аппарат МРТ издает громкие звуки
При первом посещении кабинета магнитно-резонансной томографии большинство пациентов испытывают удивление или даже беспокойство из-за резких, громких и механически повторяющихся звуков, сопровождающих процедуру. Эти акустические явления — не побочный эффект, а неотъемлемая часть функционирования аппарата МРТ. Чтобы понять их природу, необходимо обратиться к самому физическому принципу работы томографа.
Магнитные градиенты как источник шума

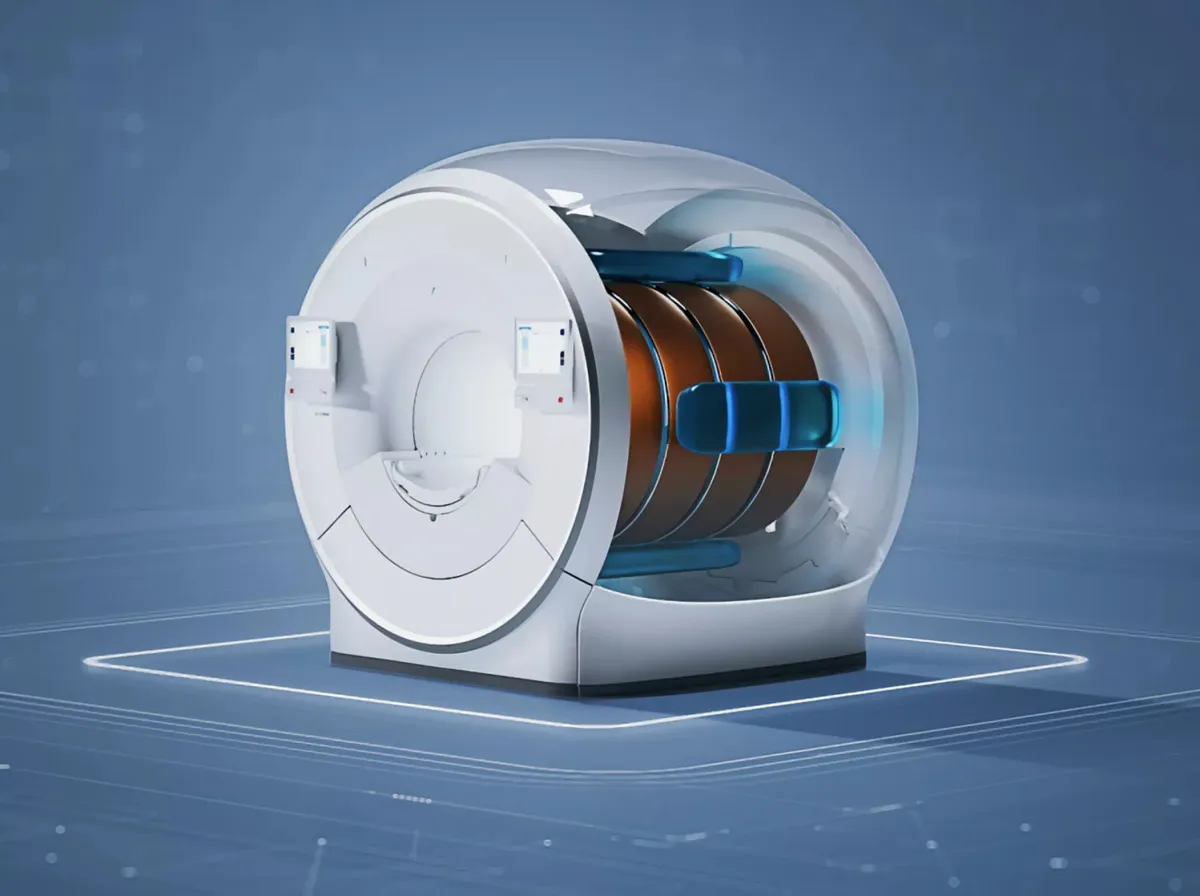

Основу акустического шума в аппарате МРТ составляет работа градиентных катушек — специализированных электромагнитных систем, создающих пространственно переменное магнитное поле. Эти катушки активируются поочерёдно и с высокой частотой во время сканирования, чтобы кодировать пространственное положение сигнала. Суть в том, что для построения изображения по срезам, аппарат МРТ должен «знать», откуда именно в организме поступает радиочастотный отклик. Именно градиенты обеспечивают эту пространственную селективность.
Когда через градиентные катушки проходит ток, они создают переменные магнитные поля, взаимодействующие с основным постоянным магнитным полем, создаваемым сверхпроводящим магнетом. Это взаимодействие порождает механические силы — так называемые силы Лоренца. Под их действием массивные медные катушки и элементы конструкции начинают вибрировать, а вибрации в свою очередь передаются корпусу томографа и окружающему воздуху, образуя слышимый звук. Чем мощнее и быстрее изменение градиентов, тем выше амплитуда колебаний и, соответственно, громкость.
Спектр и характер звуков МРТ
Звуки, производимые томографом, отличаются от привычного бытового шума. Это не равномерный гул, а последовательность резко сменяющихся ритмических щелчков, стуков, завываний, жужжаний и трелей, которые могут казаться агрессивными или даже пугающими.
Акустический рисунок зависит от конкретной последовательности сканирования:
При последовательностях Echo Planar Imaging (EPI), часто применяемых в функциональной МРТ или диффузионной визуализации, возникают особенно резкие и высокочастотные щелчки с малым интервалом между ними.
В градиентно-эховых режимах могут преобладать непрерывные завывания, напоминающие сирену.
При спиново-эховых последовательностях шум может быть более ритмичным и предсказуемым, но всё равно достигающим высокой интенсивности.

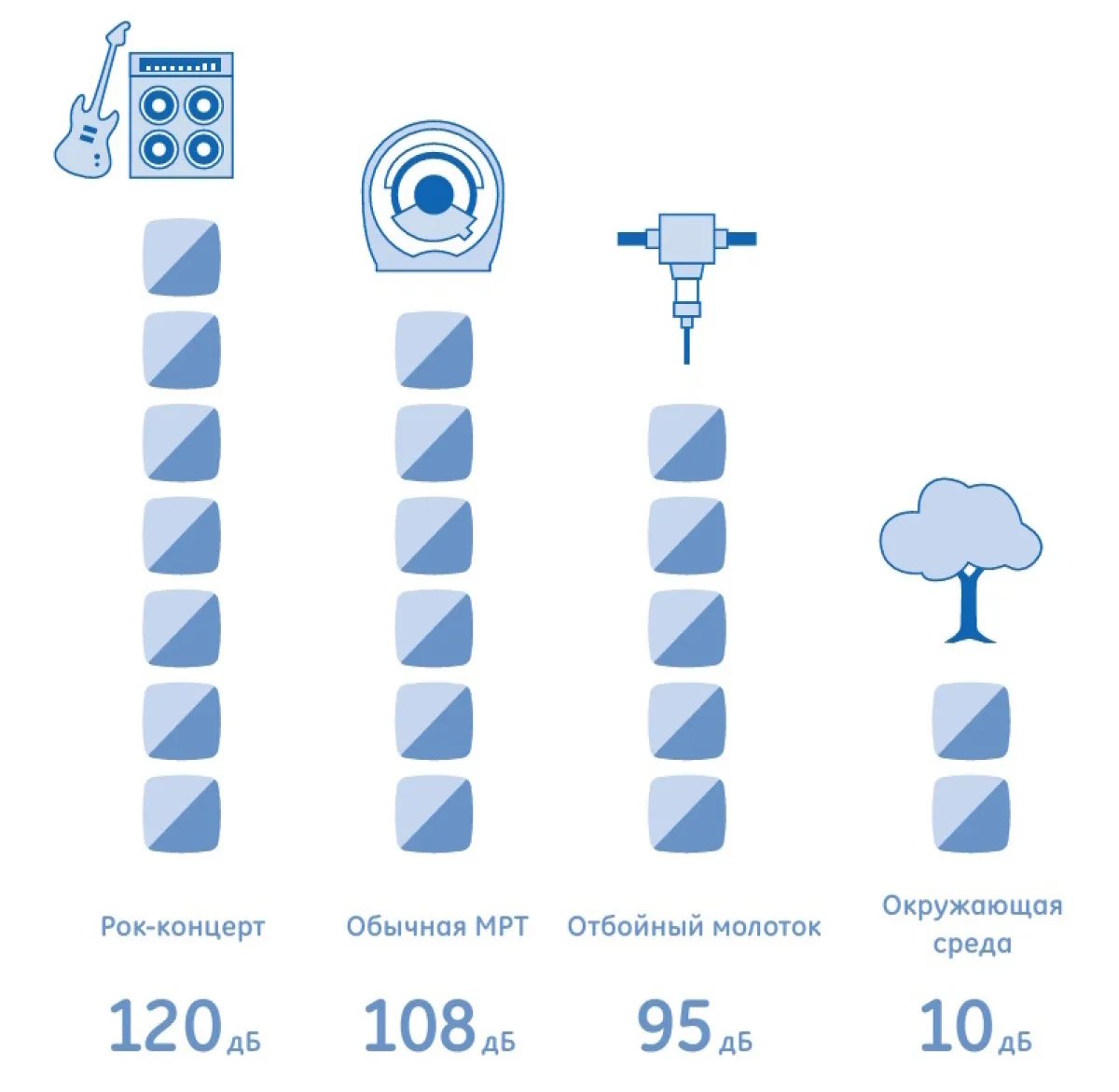

Уровень звукового давления может достигать 100–110 дБ, а в некоторых случаях даже выше. Это сопоставимо с шумом от работающей отбойной машины или взлетающего самолёта на расстоянии 100 метров.
Почему уровень шума может быть таким высоким
Высокая громкость обусловлена сочетанием трёх ключевых факторов:
Скорость нарастания градиента (slew rate). Это параметр, определяющий, насколько быстро градиент может изменяться по времени. Чем выше slew rate, тем выше разрешающая способность и скорость сканирования — но тем сильнее вибрации.
Сила градиента. Современные сканеры способны генерировать градиенты до 200 мТл/м и выше, что также повышает амплитуду механических колебаний.
Механическая резонансность компонентов. Конструкция аппарата МРТ содержит элементы, способные входить в резонанс с определёнными частотами вибрации, что усиливает звучание. Хотя производители стараются минимизировать резонансные явления за счёт демпфирующих материалов, полностью избежать их невозможно.
Также следует отметить, что высокая акустическая мощность не является дефектом аппарата МРТ. Это следствие стремления к более высокой точности, быстроте сбора данных и улучшенному пространственному разрешению. Парадоксально, но чем более современен и «высокотехнологичен» аппарат МРТ, тем чаще он производит более громкие звуки.
Хотя акустический шум не представляет прямой угрозы для слуха при соблюдении регламентов (обязательное использование защитных наушников или берушей), его психологическое воздействие может быть значительным. Особенно чувствительны к нему дети, пациенты с тревожными расстройствами, клаустрофобией и неврологическими нарушениями. В ряде случаев шум может вызывать стресс, рефлекторное движение, нарушающее качество снимков, или даже отказ пациента от прохождения исследования.
Какие звуки слышит пациент во время МРТ
Акустическая среда, воспринимаемая пациентом во время магнитно-резонансного исследования, представляет собой уникальный звуковой ландшафт, формирующийся в зависимости от протокола сканирования, анатомической области, технических параметров оборудования и длительности процедуры. Хотя в техническом смысле источником шума всегда являются вибрации градиентных катушек, акустическое восприятие пациентом существенно варьируется в зависимости от клинической задачи.

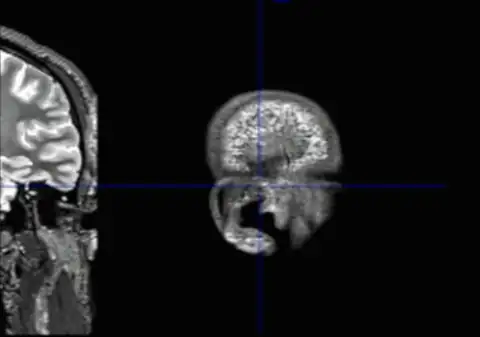

Звуки МРТ головного мозга
При исследовании головного мозга применяются высокочувствительные протоколы, требующие активной работы всех трёх градиентных осей с высокой частотой переключения. Особенно в последовательностях функциональной МРТ (fMRI), диффузионно-взвешенной визуализации (DWI) или высокоразрешающей T1-взвешенной томографии, пациент сталкивается с плотной серией звуков: от пронзительных щелчков и коротких импульсов до низкочастотного «завывания». Эти звуки, повторяясь в определённой ритмике, могут напоминать удары по металлу, пульсации или даже синтетические ритмы.
Учитывая, что голова пациента фиксируется в специализированной катушке, звук воспринимается особенно громко и непосредственным. Анатомическая близость к слуховому аппарату усиливает субъективное ощущение интенсивности. Средняя длительность сканирования головного мозга колеблется от 15 до 30 минут, а в случае нейропсихологических исследований — до 60 минут.
Звуки МРТ позвоночника
При исследовании шейного, грудного или поясничного отделов позвоночника характер акустического сопровождения изменяется. Поскольку акцент смещается на продольную ось тела, доминируют колебания, вызванные работой одной или двух градиентных катушек, чаще всего в Z-направлении. Пациенты сообщают о характерных «глухих» ударах, напоминающих вибрацию или отдалённый барабанный бой. Эти звуки, как правило, менее резкие, чем при краниальных исследованиях, но могут быть продолжительными и монотонными.
Длительность таких исследований обычно составляет 20–40 минут, в зависимости от объёма охватываемого участка и необходимости контрастного усиления.
Звуки МРТ суставов
МРТ суставов — коленного, плечевого, тазобедренного, локтевого — сопровождается менее интенсивным шумом, чем при нейровизуализации, однако его характер может сильно варьироваться. В силу меньшего размера исследуемой области и специфики локальных катушек, звуки нередко воспринимаются как краткие серийные импульсы или механические «щёлчки» с выраженной ритмичностью. Например, при визуализации менисков коленного сустава пациент может слышать ритмичное повторение звуков с интервалами в несколько секунд, сменяющееся короткими фазами тишины.
Интенсивность шума при этом может показаться ниже, но восприятие остаётся дискомфортным из-за локальной направленности звука и ограниченной подвижности конечности. В среднем такие исследования продолжаются от 15 до 30 минут.
Как проходит МРТ у ребёнка
Проведение магнитно-резонансной томографии у детей представляет собой особую диагностическую задачу, в которой клиническая информативность исследования должна быть достигнута при минимальном психоэмоциональном и физическом стрессе для маленького пациента. Одним из ключевых факторов, влияющих на переносимость процедуры, являются громкие звуки, сопровождающие сканирование. Учитывая повышенную чувствительность детской нервной системы к сенсорным стимулам, включая акустические, шум МРТ приобретает здесь не просто инженерное или физическое, а клиническое значение.
Психофизиологические особенности восприятия звуков у детей
Детский мозг более восприимчив к неожиданным и непривычным сенсорным воздействиям, особенно в условиях ограниченного пространства и невозможности двигаться. Звуки МРТ могут провоцировать у ребёнка страх, тревогу, двигательную активность или даже паническую реакцию, что полностью исключает возможность получения диагностически ценных изображений. Особенно уязвимыми в этом отношении являются дети младшего возраста — до 6–7 лет, а также дети с неврологическими нарушениями, гиперчувствительностью к сенсорным раздражителям и расстройствами аутистического спектра.
Типичная акустическая картина, воспринимаемая ребёнком, будет зависеть от анатомической зоны исследования, но в любом случае воспринимается более резко и близко. Это связано с меньшим объёмом черепа (в случае исследования головы) и меньшим расстоянием между ухом и источниками звука в замкнутом пространстве туннеля аппарата МРТ. Даже при использовании берушей или наушников, звук может сохранять высокую субъективную интенсивность, что делает предварительную подготовку обязательной.
Организационные стратегии и способы снижения тревожности
Для успешного проведения МРТ у ребёнка важны не только технические параметры сканирования, но и грамотная организация обследования. Одной из ключевых стратегий является психологическая подготовка, включающая:
Разъяснение сути процедуры в доступной форме (с помощью картинок, игрушек, ролевых игр);
Демонстрация внешнего вида аппарата и примерных звуков, которые будут слышны;
Проведение "репетиции" на тренажёре или в макете МРТ.
Также широко применяется присутствие родителя в комнате сканирования, что существенно снижает тревожность ребёнка, особенно в возрасте до 10 лет. Ребёнок может держать родителя за руку или видеть его через зеркало, встроенное в катушку. Однако в этом случае родитель также должен быть защищён от шума с помощью наушников и не иметь металлических предметов.
Седация и анестезия при МРТ ребёнка
Если ребёнок не может оставаться неподвижным на протяжении необходимого времени (а это, как правило, от 15 до 45 минут), прибегают к медикаментозной седации или общей анестезии. Такое решение принимается строго по показаниям, после консультации с педиатром и анестезиологом. При этом важно учитывать, что даже под седацией организм ребёнка всё ещё подвержен воздействию акустических стимулов, которые могут влиять на вегетативные реакции (учащение пульса, дыхания), и, в случае чрезмерной громкости, — на структуру сна или пробуждение при лёгкой седации.
Поэтому при МРТ под анестезией применяются максимальные меры звукоизоляции: мягкие вакуумные беруши, специальные детские наушники с активным шумоподавлением, а также предпочтение отдается “тихим” протоколам и моделям аппаратов, оснащённым технологиями Silent или SoftTone.
Особенности сканирования и длительность процедуры
В зависимости от анатомической области и возраста ребёнка, протоколы МРТ могут быть адаптированы по длительности. Например, при исследовании головного мозга у детей раннего возраста используются короткие ускоренные последовательности, позволяющие уложиться в 10–15 минут, особенно если сканирование проводится во время естественного сна.
При более сложных исследованиях (нейровизуализация с контрастом, оценка спинного мозга, исследования сердца) процедура может занимать до 45–60 минут. В таких случаях ещё до начала сканирования решается вопрос о целесообразности седации и выборе конкретного аппарата МРТ (в том числе — открытого типа, если ребёнок испытывает выраженную клаустрофобию).
Зависимость звуков МРТ от модели томографа
Акустическая картина, сопровождающая магнитно-резонансное исследование, формируется не только типом последовательности или исследуемой анатомической зоной, но и конструктивными особенностями конкретной модели аппарата МРТ. Уровень шума, его спектр, характер и динамика в значительной степени зависят от инженерных решений, принятых производителем, архитектуры градиентных систем, мощности магнитного поля и применяемых алгоритмов подавления шума. В современных условиях различия между аппаратами МРТ могут быть столь значительными, что два исследования, выполненные на разных моделях, оставят у пациента совершенно разное субъективное впечатление.
Влияние мощности аппарата МРТ на звук
Одним из ключевых параметров, определяющих интенсивность шума, является мощность магнитного поля. Аппараты МРТ с напряжённостью 1,5 Тл и 3 Тл имеют принципиально разные требования к скорости и мощности переключения градиентов. В томографах с более высоким полем, как правило, используются градиенты с увеличенным slew rate (скоростью изменения поля), что необходимо для достижения требуемого пространственного разрешения и контрастности изображения.
Это означает, что аппараты 3 Тл почти всегда производят более громкие и резкие звуки по сравнению с 1,5 Тл-системами. Например, исследования показывают, что пиковое звуковое давление на 3 Тл может превышать 115 дБ, в то время как на 1,5 Тл оно в среднем составляет 100–105 дБ. При этом важно понимать, что увеличение громкости — это не следствие низкого качества или ошибок конструкции, а побочный эффект высокопроизводительной визуализации.
Конструктивные особенности градиентных систем
Каждая модель аппарата МРТ характеризуется уникальной архитектурой градиентных катушек — их геометрией, способом крепления, системой охлаждения и демпфирования. Именно от механической жёсткости и резонансных свойств градиентных элементов зависит уровень возникающих вибраций и, как следствие, интенсивность шума. Аппараты МРТ с эффективной акустической изоляцией, а также с жидкостным охлаждением градиентов демонстрируют более мягкий акустический профиль, особенно в режимах длительного сканирования.
Ряд производителей (например, Siemens, Philips, GE Healthcare) разрабатывают собственные решения для снижения шума: специальные подкладки, амортизирующие элементы, виброразвязки между градиентными модулями и корпусом томографа. Эти инженерные подходы позволяют минимизировать передачу механических колебаний на внешнюю оболочку сканера и акустическую камеру, в которой находится пациент.
Закрытые и открытые системы: влияние геометрии на акустическую среду
Аппараты МРТ делятся на закрытые (high-field) и открытые (low-field) системы. Последние, как правило, имеют менее мощное магнитное поле (0,2–1,0 Тл), более простую градиентную архитектуру и работают с меньшей частотой переключения. Это делает их существенно менее шумными, однако и диагностические возможности таких аппаратов ограничены.
В открытых системах шум воспринимается пациентом менее интенсивно не только из-за снижения звукового давления, но и благодаря свободной акустической среде, без эффекта "эхо-резонанса", присущего закрытым туннельным конструкциям. Тем не менее, такие аппараты редко применяются для высокоточных нейровизуализаций или функциональных исследований, где необходима высокая однородность магнитного поля.
Таким образом, звуки аппарата МРТ — это не просто фоновый шум, а важный многоплановый феномен, охватывающий инженерные, физиологические, организационные и клинические аспекты. Осознанное и системное отношение к этому компоненту процедуры — ключ к повышению её эффективности, безопасности и качества. Учитывать акустическое воздействие при планировании, проведении и интерпретации МРТ — значит выходить за рамки шаблонного мышления и действовать в интересах пациента и медицины будущего.
