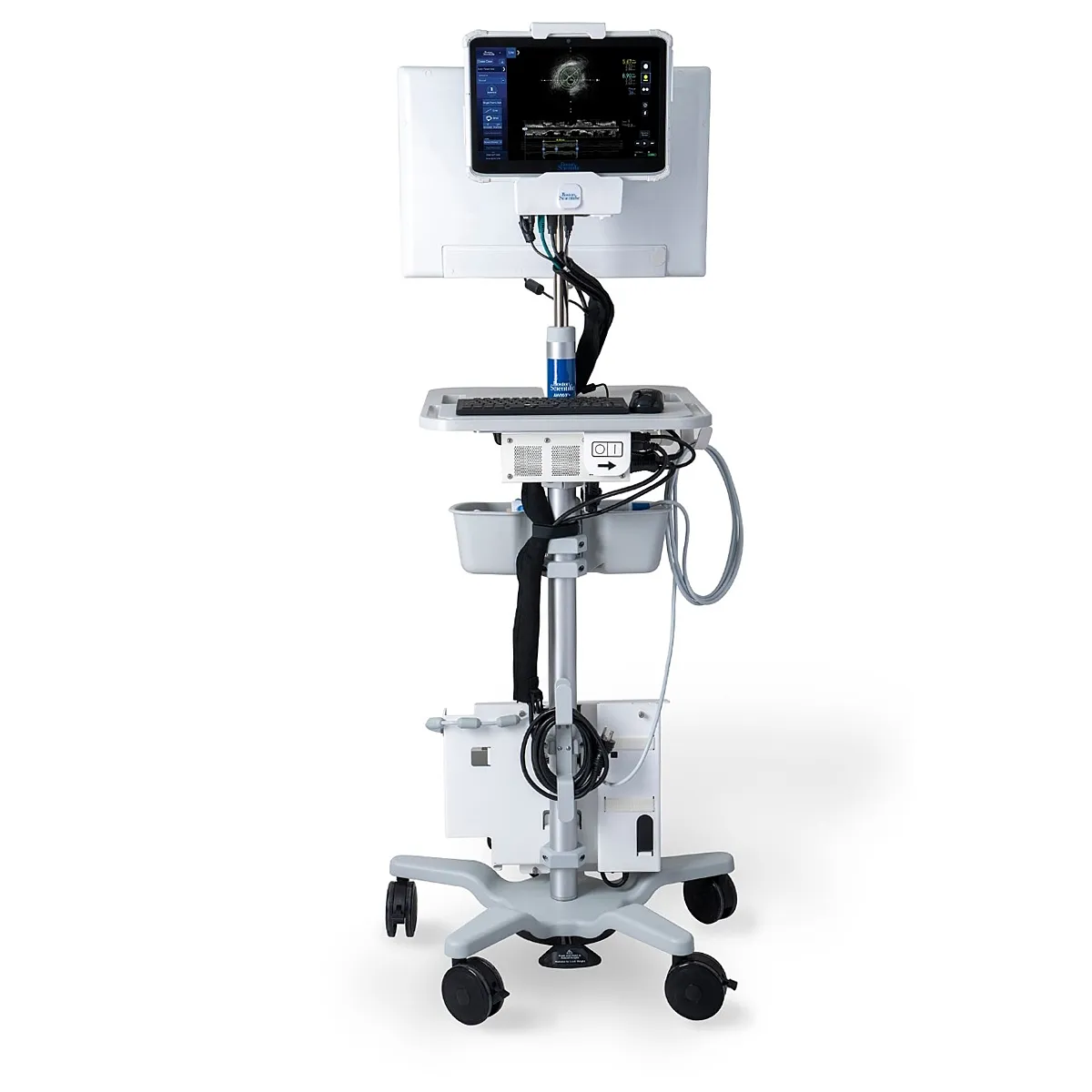

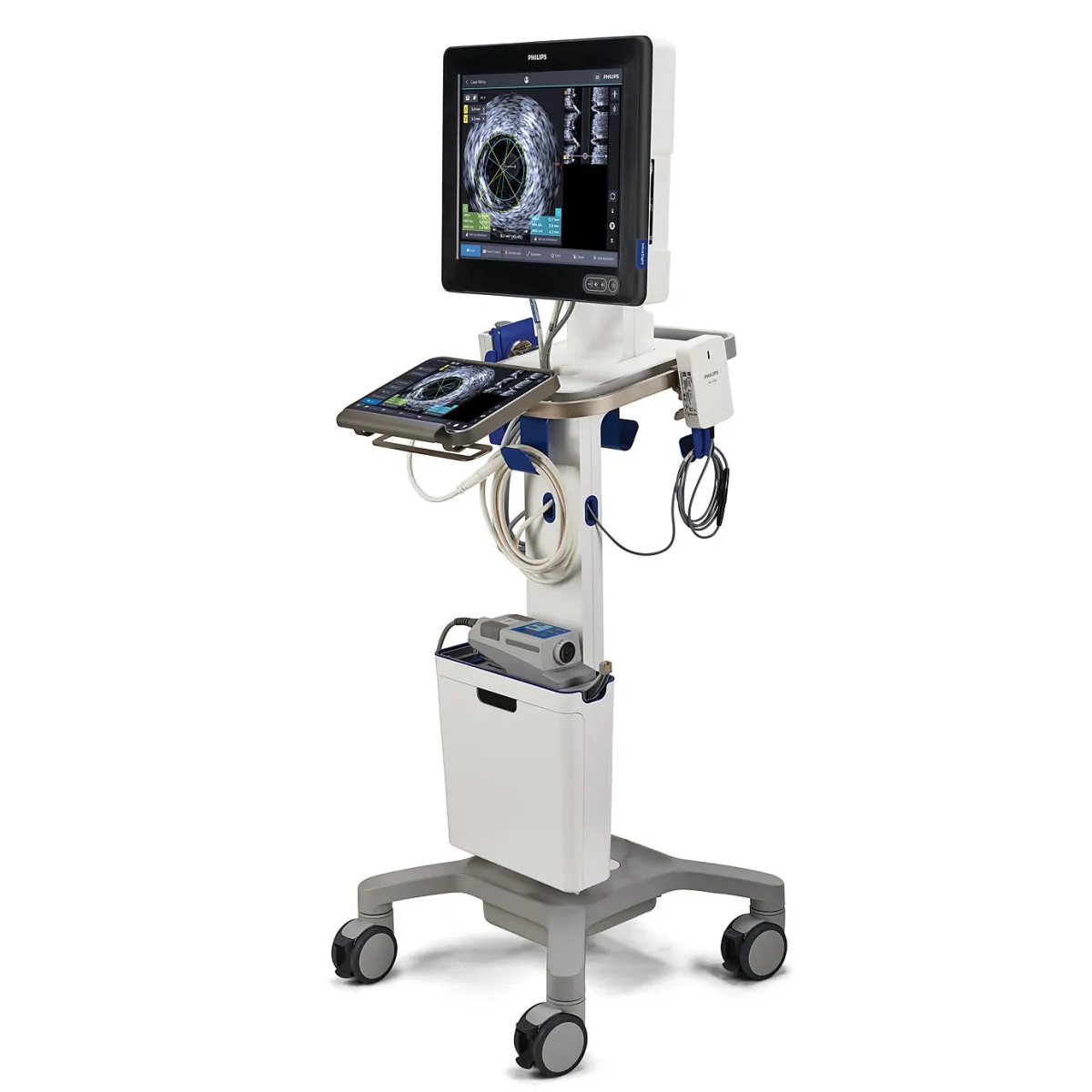

Аппараты для ВСУЗИ

Ограничения ангиографии при оценке коронарных артерий

Коронарная ангиография исторически сформировалась как базовый инструмент визуализации коронарного русла и до сих пор остаётся неотъемлемой частью интервенционной кардиологии. Однако при всей своей распространённости этот метод имеет фундаментальное ограничение: он отображает лишь контрастированный просвет сосуда, не давая информации о состоянии сосудистой стенки.

Именно это ограничение лежит в основе большинства диагностических ошибок. Ангиография фиксирует только степень сужения просвета, но не отвечает на ключевые клинические вопросы: что представляет собой атеросклеротическая бляшка, какова её структура, насколько она стабильна и какова истинная протяжённость поражения.

На практике это приводит к тому, что врач вынужден принимать решения в условиях неполной информации. Например, визуально умеренный стеноз может оказаться гемодинамически значимым, а выраженное сужение — не требовать немедленного вмешательства. Дополнительную сложность создаёт тот факт, что ангиография не позволяет надёжно оценить эксцентрические поражения, которые составляют значительную долю всех клинических случаев.

Особую проблему представляют кальцинированные поражения. По данным клинических наблюдений, более половины пациентов с ишемической болезнью сердца имеют выраженный кальциноз коронарных артерий. При этом ангиография зачастую недооценивает его распространённость и глубину, поскольку кальций визуализируется лишь косвенно — по эффекту «теней» и неравномерного контрастирования.

В результате врач сталкивается с ситуацией, когда:

• невозможно точно определить длину поражения,

• отсутствует понимание структуры бляшки,

• есть риск неправильного выбора диаметра и длины стента,

• возрастает вероятность неполного раскрытия стента и последующих осложнений.

Таким образом, ангиография выполняет роль навигационного инструмента, но не обеспечивает достаточного уровня морфологической и количественной оценки, необходимой для современной персонализированной медицины.

Роль ВСУЗИ в интервенционной кардиологии

Внутрисосудистое ультразвуковое исследование (ВСУЗИ) стало логичным этапом эволюции интервенционной кардиологии — переходом от «силуэтной» визуализации к полноценному анализу структуры сосуда.

В отличие от ангиографии, ВСУЗИ предоставляет врачу послойное изображение сосудистой стенки в поперечном сечении. Это принципиально меняет диагностическую парадигму: вместо оценки просвета появляется возможность анализа всей анатомии поражённого сегмента.

ВСУЗИ позволяет не просто увидеть сосуд, а измерять и интерпретировать его структуру:

• точно определять минимальную площадь просвета,

• оценивать нагрузку бляшки (plaque burden),

• дифференцировать типы бляшек (липидные, фиброзные, кальцинированные),

• выявлять скрытые осложнения, невидимые при ангиографии.

Ключевое преимущество метода — возможность принимать решения на основе объективных количественных данных, а не субъективной визуальной оценки. Это особенно важно в сложных клинических ситуациях, где цена ошибки крайне высока.

ВСУЗИ органично интегрируется во все этапы чрескожного коронарного вмешательства:

• До вмешательства: Метод позволяет определить истинные границы поражения, выбрать стратегию лечения и заранее оценить необходимость дополнительных технологий, таких как атерэктомия.

• Во время вмешательства: ВСУЗИ обеспечивает контроль за положением проводника, помогает выбрать оптимальный размер стента и оценить корректность его имплантации.

• После вмешательства: Метод используется для верификации результата: оценки раскрытия стента, его прилегания к стенке сосуда и выявления возможных осложнений, включая диссекции и тромбоз.

Показательно, что по данным исследования ADAPT-DES применение ВСУЗИ изменяет стратегию вмешательства в 74% случаев. Это означает, что без внутрисосудистой визуализации большинство решений принимается на основе неполной или искажённой информации.

Таким образом, ВСУЗИ становится не просто диагностическим инструментом, а ключевым элементом управления качеством интервенционного лечения.

Клинические сценарии, где ВСУЗИ необходимо

С развитием доказательной базы сформировался чёткий перечень клинических ситуаций, в которых применение ВСУЗИ является не только оправданным, но и критически важным для достижения оптимального результата.

Одной из таких ситуаций являются кальцинированные поражения коронарных артерий. Именно здесь ангиография демонстрирует наибольшую ограниченность, тогда как ВСУЗИ позволяет точно оценить толщину, протяжённость и глубину кальция. Эта информация напрямую влияет на выбор тактики: от стандартной баллонной дилатации до применения ротационной атерэктомии. Более того, ВСУЗИ позволяет оценить эффективность модификации бляшки в реальном времени.

Не менее важным является применение ВСУЗИ при поражении ствола левой коронарной артерии — одной из наиболее клинически значимых зон. Даже незначительная ошибка в оценке степени стеноза здесь может иметь критические последствия. ВСУЗИ позволяет количественно определить минимальную площадь просвета и тем самым объективизировать показания к вмешательству.

При диффузных и множественных поражениях ВСУЗИ помогает избежать так называемого «географического пропуска» — ситуации, когда стент покрывает не всю зону патологических изменений. Это одна из частых причин рестенозов и повторных вмешательств.

В условиях острого коронарного синдрома метод приобретает дополнительную ценность. Он позволяет визуализировать разрыв бляшки, определить наличие тромботических масс и оценить адекватность проведённого вмешательства. Согласно данным мета-анализа, применение ВСУЗИ в этой группе пациентов сопровождается снижением смертности и частоты неблагоприятных событий.

Отдельного внимания заслуживает использование ВСУЗИ для контроля результатов стентирования. Ангиография может создать иллюзию успешного вмешательства, тогда как внутрисосудистое исследование выявляет неполное раскрытие стента, мальаппозицию, краевые диссекции.

Эти находки имеют прямое клиническое значение и требуют немедленной коррекции, что в конечном итоге влияет на прогноз пациента.

Таким образом, ВСУЗИ становится универсальным инструментом, применимым во всех сложных и потенциально рискованных сценариях интервенционной кардиологии.

Влияние ВСУЗИ на исходы лечения

Ключевым фактором, определяющим необходимость внедрения внутрисосудистого ультразвукового исследования (ВСУЗИ) в рутинную практику, является его доказанное влияние на клинические исходы лечения пациентов с ишемической болезнью сердца.

За последние годы накоплена значительная доказательная база, включающая крупные рандомизированные клинические исследования (RESIST, OPTICUS, AVID, SIPS, TULIP, ADAPT-DES, IVUS-XPL, ULTIMATE, RENOVATE-COMPLEX-PCI и др.) и мета-анализы, охватывающие десятки тысяч пациентов. Их результаты однозначно демонстрируют преимущество ЧКВ под контролем ВСУЗИ по сравнению с вмешательствами, выполняемыми исключительно под ангиографическим контролем.

Особую ценность представляют данные долгосрочных наблюдений. В мета-анализе Gregg W. Stone и соавт. (2023), включившем 20 РКИ и 12 428 пациентов с периодом наблюдения до 5 лет, показано:

• общее снижение осложнений, связанных с целевой зоной вмешательства на 31%

• снижение кардиальной смертности на 46%

• снижение частоты инфарктов в бассейне стентированной артерии на 20%

• снижение частоты рестенозов в целевой зоне на 29%

• снижение частоты тромбозов стента на 52%

• общее снижение частоты инфарктов на 18%

• снижение общей смертности на 25%

Эти данные принципиально важны, поскольку демонстрируют не только улучшение непосредственного результата вмешательства, но и стабильность клинического эффекта в долгосрочной перспективе.

Современная интервенционная кардиология использует несколько ключевых инструментов оценки коронарных артерий: коронарную ангиографию, внутрисосудистое ультразвуковое исследование (ВСУЗИ) и оптическую когерентную томографию (ОКТ).

Каждый из этих методов решает свою задачу. Однако именно ВСУЗИ занимает уникальную позицию, сочетая морфологическую глубину анализа, клиническую универсальность и доказанное влияние на исходы лечения.

ВСУЗИ или ангиография

Коронарная ангиография остаётся базовым методом визуализации, но её диагностическая ценность ограничена оценкой просвета сосуда. Она не даёт информации о сосудистой стенке и морфологии атеросклеротической бляшки.

ВСУЗИ принципиально меняет этот подход.

В отличие от ангиографии, ВСУЗИ:

• визуализирует не только просвет, но и всю сосудистую стенку,

• позволяет оценить состав бляшки (липидная, фиброзная, кальцинированная),

• точно измеряет площадь просвета и нагрузку бляшки,

• выявляет скрытые осложнения (диссекции, тромбозы, мальаппозицию стента).

По данным сравнительных анализов, ВСУЗИ превосходит ангиографию по большинству диагностических параметров, включая морфологию поражения и контроль имплантации стента.

Ключевое отличие заключается в том, что ангиография отвечает на вопрос «насколько сужен сосуд», тогда как ВСУЗИ — «что именно происходит внутри сосудистой стенки».

Это различие напрямую влияет на тактику лечения.

ВСУЗИ или ОКТ

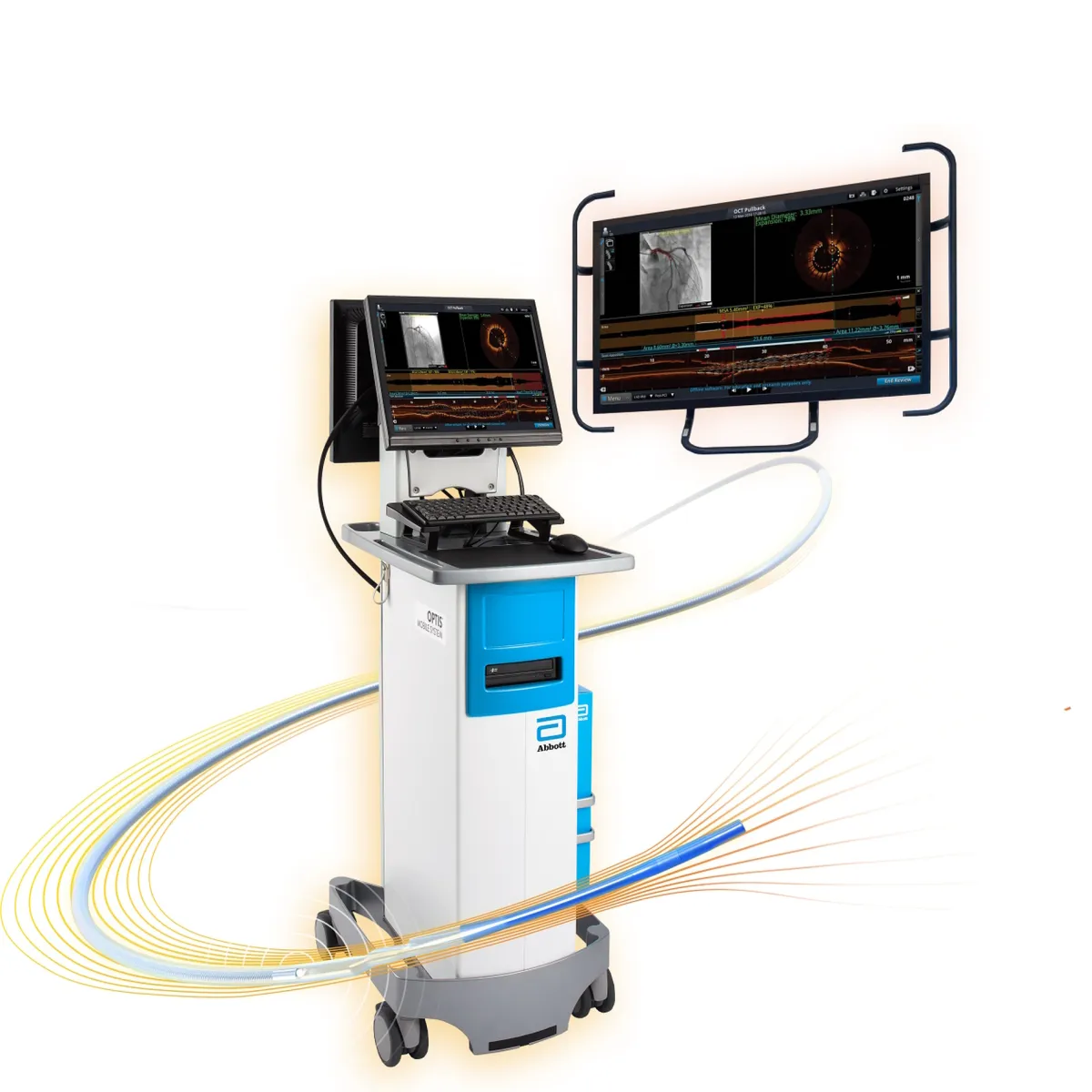

Оптическая когерентная томография (ОКТ) часто рассматривается как альтернатива ВСУЗИ благодаря своему сверхвысокому разрешению. Однако эти методы не являются взаимозаменяемыми — они решают разные задачи.

ОКТ обеспечивает:

• очень высокое разрешение изображения,

• детальную визуализацию поверхности бляшки,

• точную оценку тонких структур (например, фиброзной покрышки).

Но при этом имеет ряд ограничений:

• малая глубина проникновения,

• ограниченная визуализация при выраженном кальцинозе,

• необходимость контрастирования для вытеснения крови,

• снижение качества изображения в крупных сосудах.

ВСУЗИ, в свою очередь:

• обладает большей глубиной проникновения,

• позволяет оценивать весь объём бляшки, а не только её поверхность,

• более информативен при кальцинированных и протяжённых поражениях,

• не требует дополнительного контрастирования.

С клинической точки зрения это означает, что ВСУЗИ является более универсальным инструментом, особенно в сложных случаях, где требуется оценка не только структуры поверхности, но и всей толщины сосудистой стенки.

Именно поэтому в реальной практике ОКТ чаще используется как уточняющий метод, тогда как ВСУЗИ — как базовый инструмент внутрисосудистой визуализации.

Место ВСУЗИ в современной диагностике

Если рассматривать современные методы диагностики через призму клинической логики, становится очевидно:

• ангиография — базовая навигация,

• FFR/iFR — физиологическая оценка,

• ОКТ — высокодетализированная визуализация поверхности,

• ВСУЗИ — универсальный метод морфологической оценки и контроля вмешательства.

Именно сочетание глубины визуализации, универсальности и доказанного влияния на исходы делает ВСУЗИ ключевым инструментом в интервенционной кардиологии.

Фактически речь идёт не о конкуренции методов, а о правильной иерархии их применения. И в этой иерархии ВСУЗИ занимает центральное место, обеспечивая тот уровень контроля и точности, который невозможно достичь другими технологиями.

Что такое ВСУЗИ?

ВСУЗИ (внутрисосудистое ультразвуковое исследование) — это инвазивный метод визуализации, позволяющий получать изображение сосудистой стенки изнутри в режиме реального времени.

Для чего используется ВСУЗИ?

Метод применяется при чрескожных коронарных вмешательствах (ЧКВ) для оценки структуры бляшки, выбора тактики лечения и контроля имплантации стента.

Чем ВСУЗИ отличается от ангиографии?

Ангиография показывает только просвет сосуда, а ВСУЗИ визуализирует стенку артерии и структуру бляшки, обеспечивая более точную диагностику.

ВСУЗИ или ОКТ — что лучше?

ВСУЗИ лучше подходит для оценки глубины и протяжённости поражений, а ОКТ — для детальной визуализации поверхности. Методы дополняют друг друга.

Можно ли использовать ВСУЗИ без ангиографии?

Нет, ВСУЗИ применяется в дополнение к ангиографии и не заменяет её, а расширяет диагностические возможности врача.

Можно ли купить ВСУЗИ с ФРК (FFR)?

Да, современные системы поддерживают интеграцию с технологиями измерения фракционного резерва кровотока (FFR), что позволяет совмещать морфологическую и функциональную диагностику.

Сколько стоит аппарат ВСУЗИ?

Стоимость аппарата зависит от производителя, комплектации и наличия дополнительных модулей (FFR, ПО, датчики) и начинается от 12 млн рублей. Как правило, цена и комплектация формируется индивидуально под задачи клиники.

Где купить аппарат ВСУЗИ?

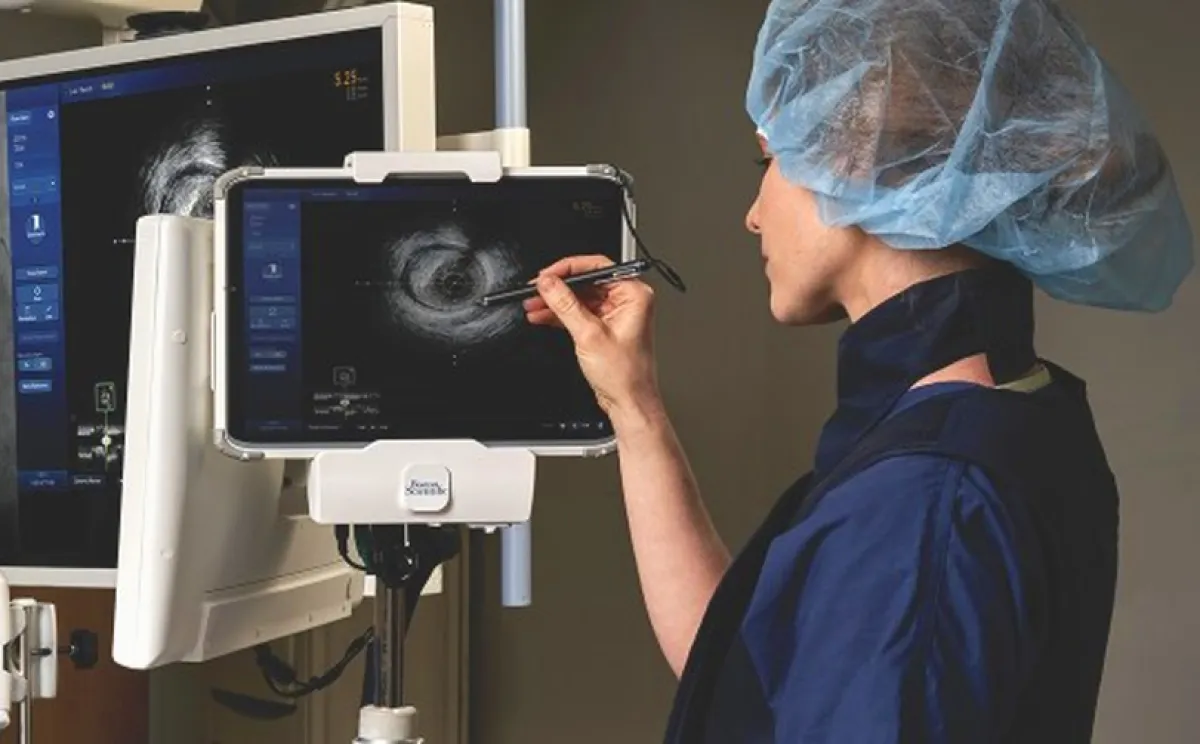

Приобрести оригинальный аппарат для ВСУЗИ можно напрямую в компании «the Expert», где в стоимость поставки всегда включены доставка, монтаж, обучение и гарантийное обслуживании.
