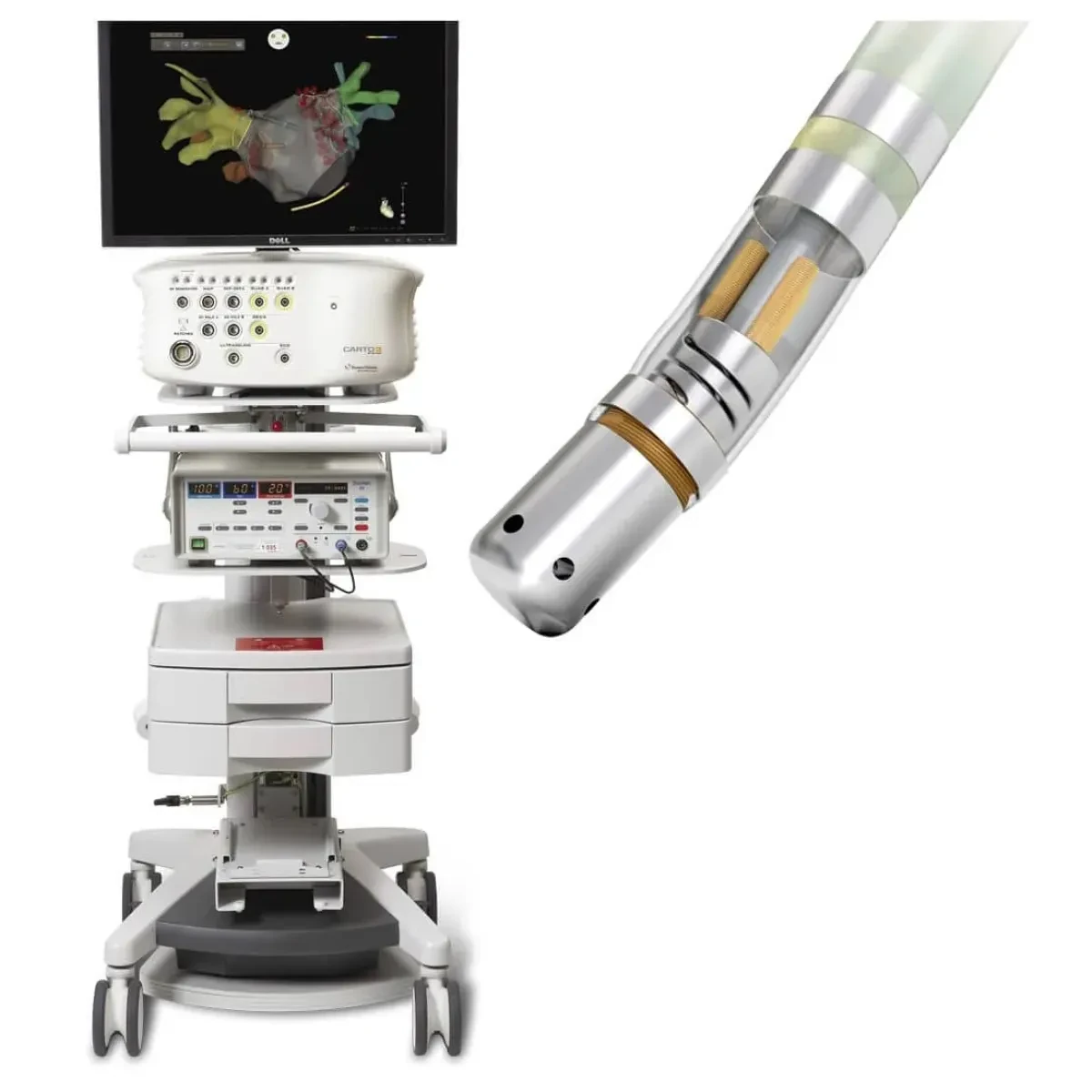

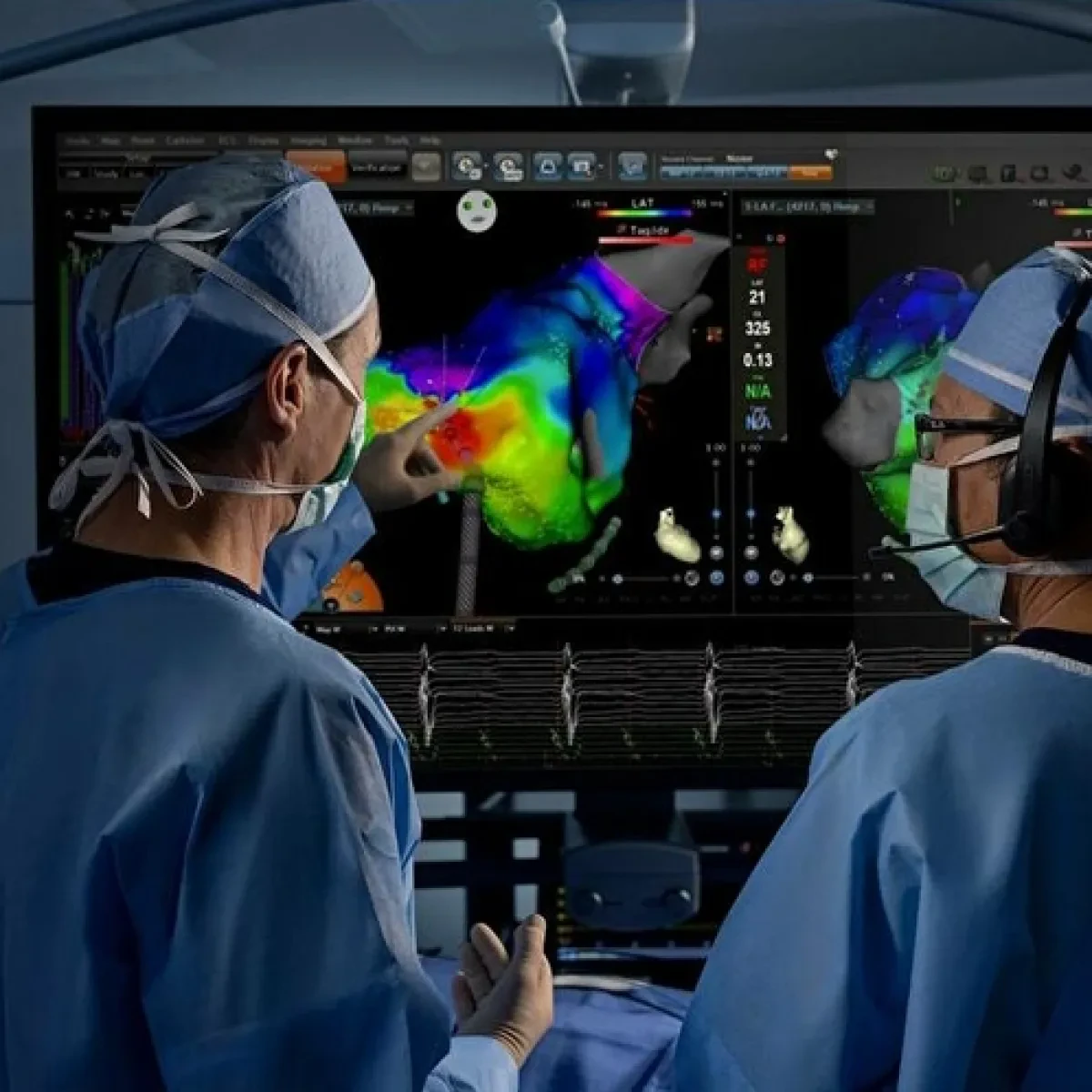

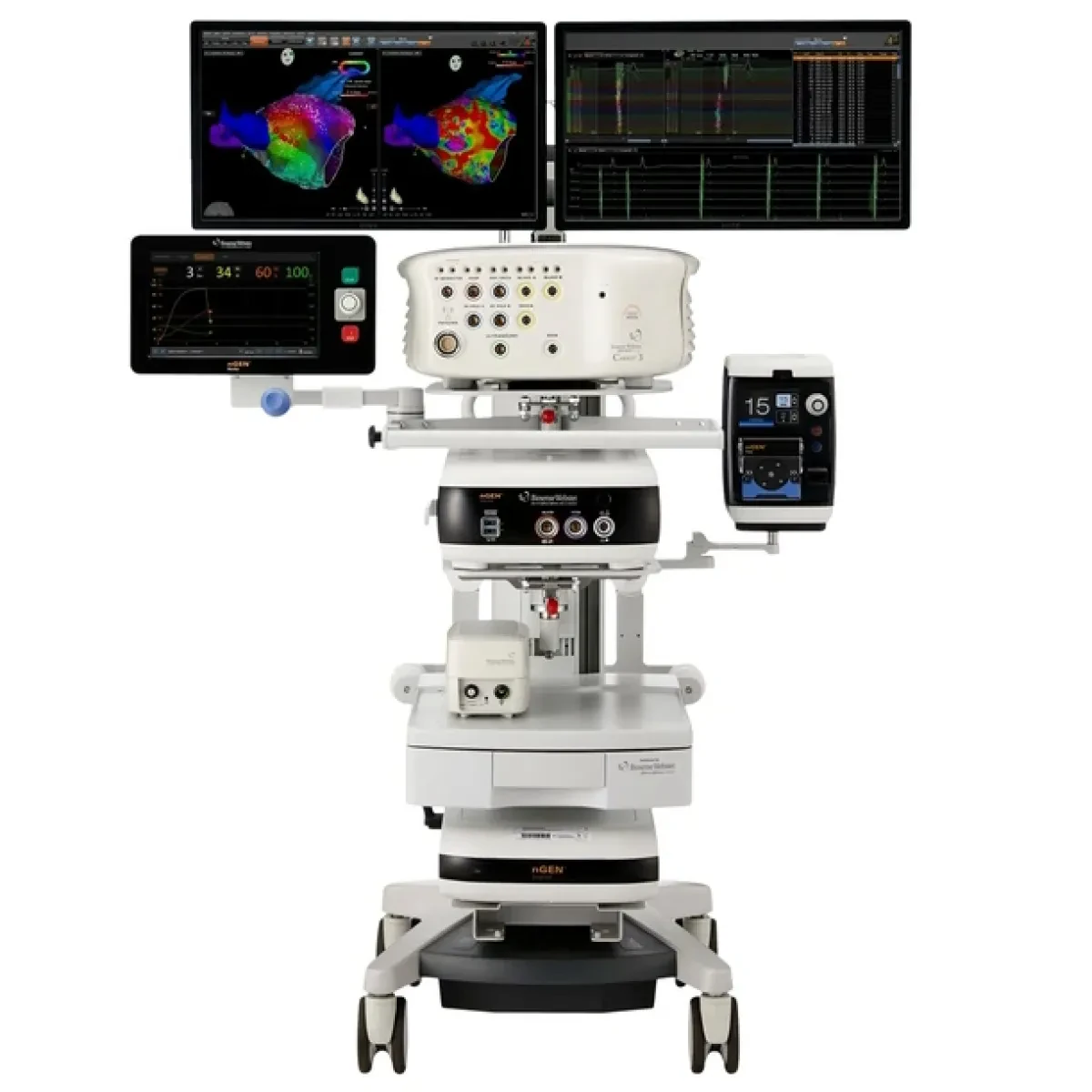

Система электрофизиологическая нефлюороскопическая навигационная Biosense Webster CARTO 3

Name: Biosense Webster CARTO 3 — система картирования сердца
Brand: Biosense Webster
Price: 1.00 RUB
Availability: InStock

Универсальное решение для всех видов аритмий

цена по запросу

Biosense Webster CARTO 3 — современная платформа трёхмерного электроанатомического картирования для катетерного лечения сложных нарушений ритма сердца. Система применяется при фибрилляции и трепетании предсердий, предсердных и желудочковых тахикардиях, включая повторные процедуры и картирование рубцового субстрата. CARTO 3 объединяет пространственную навигацию катетеров с электрофизиологическими сигналами, высокоплотным картированием, КТ/МРТ и ICE-визуализацией. Программные модули позволяют детализировать аритмогенный субстрат и контролировать стратегию аблации.

Технологические особенности Biosense Webster CARTO 3

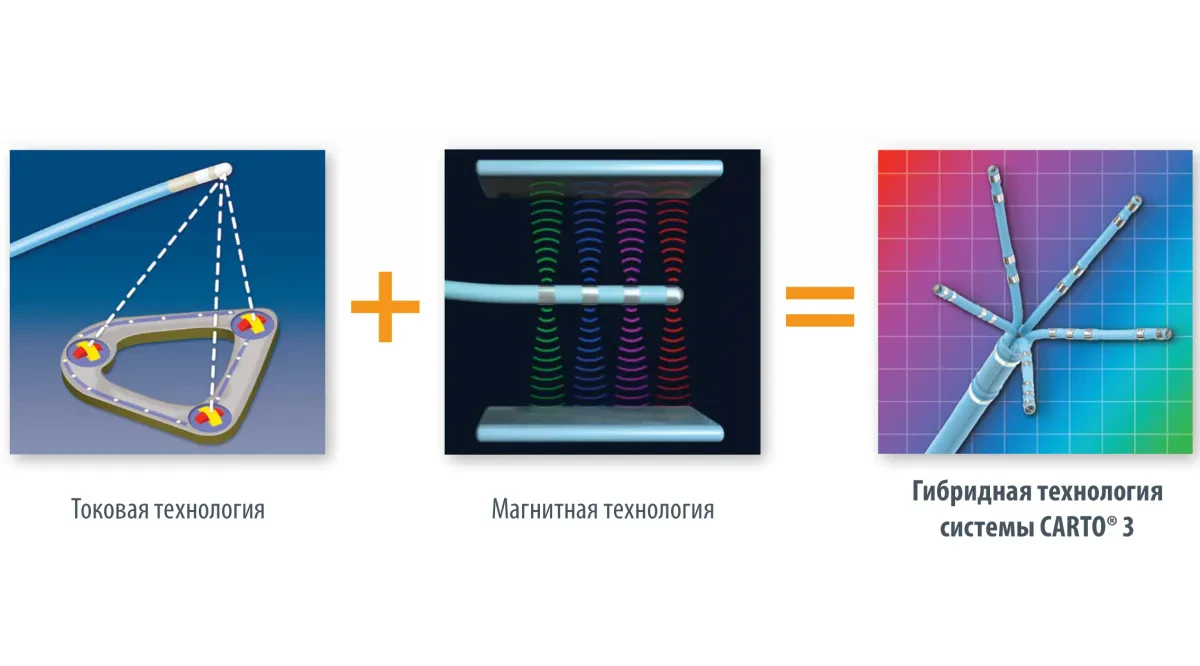

Электромагнитная навигация CARTO 3 для трёхмерной локализации и ориентации внутрисердечных катетеров

CARTO 3 представляет собой электромагнитную систему трёхмерной электроанатомической навигации, в которой положение внутрисердечного катетера определяется относительно создаваемого навигационного поля и сопоставляется с анатомической моделью камеры сердца. Магнитный сенсор, интегрированный в дистальную часть совместимого катетера, передаёт в систему информацию о его пространственном положении, что позволяет в реальном времени отображать катетер внутри реконструированной 3D-модели. В отличие от двумерной рентгеноскопии, CARTO 3 позволяет оценивать положение и направление движения катетера непосредственно в трёхмерной системе координат.

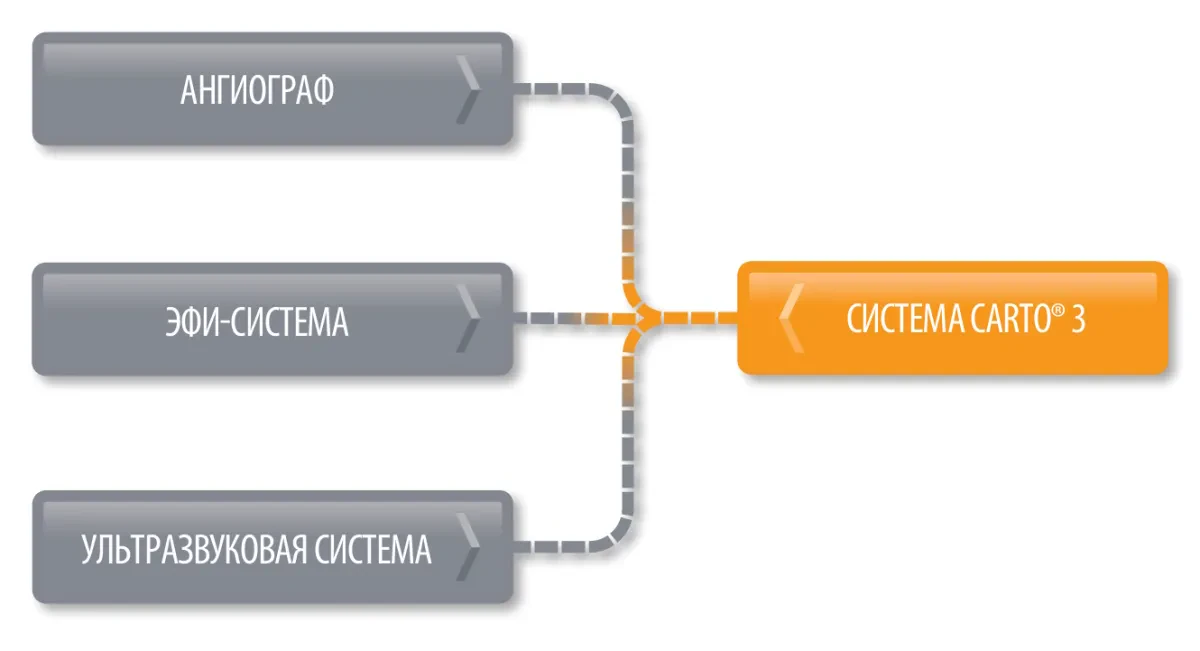

Полная интеграция различных технологий в операционной

Biosense Webster CARTO 3 проектировалась не как изолированная навигационная станция, а как центральная платформа отделения электрофизиологии. Архитектура системы предусматривает интеграцию электроанатомического картирования с флюороскопией, внутрисердечной эхокардиографией, диагностическими и аблационными катетерами, а также генераторами радиочастотной энергии. Biosense Webster CARTO 3 - это интегрированная экосистема, в которой различные компоненты работают совместно с системой трёхмерной визуализации. В рамках одной рабочей среды врач может сопоставлять электрофизиологические данные, геометрию камер сердца, положение катетеров, рентгеноскопическую и ультразвуковую информацию

Высокоплотное электрофизиологическое картирование в Biosense Webster CARTO 3

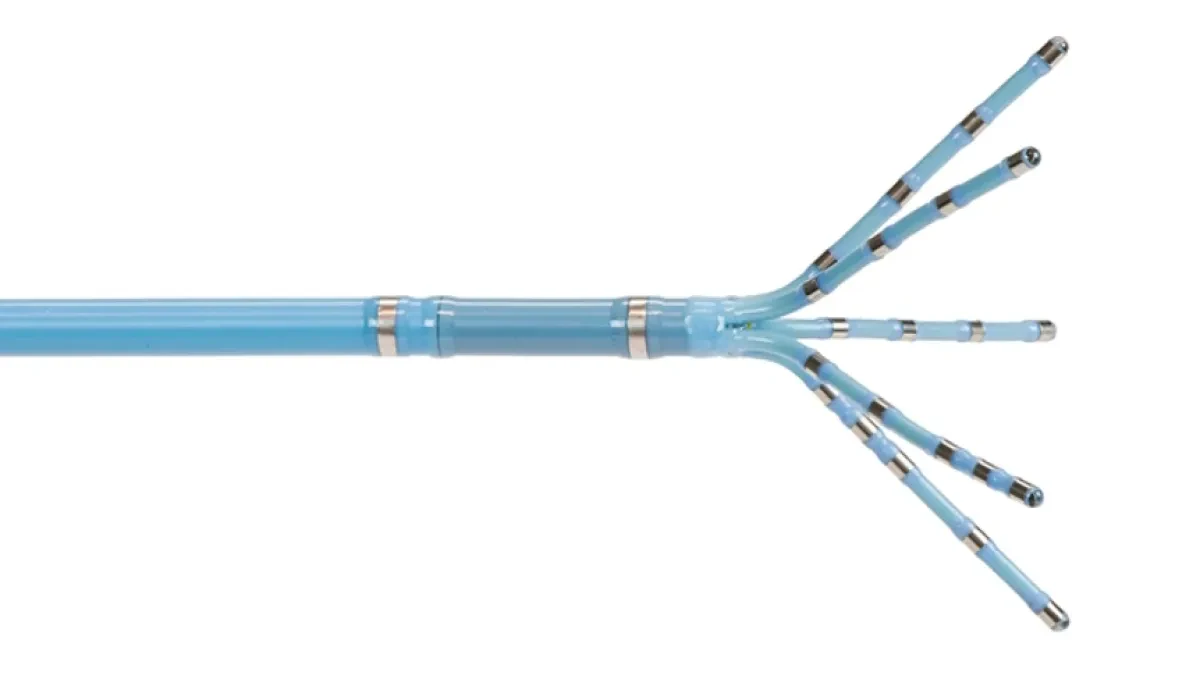

Высокоплотное электрофизиологическое картирование с использованием диагностических катетеров

Одним из ключевых преимуществ CARTO 3 является возможность построения высокоплотных электроанатомических карт при использовании многополюсных диагностических катетеров. Высокоплотное картирование имеет принципиальное значение при исследовании сложных аритмий, поскольку позволяет перейти от простой реконструкции анатомии к детальному анализу распространения электрического возбуждения. На карте могут сопоставляться локальное время активации (LAT), амплитуда электрического потенциала, направление распространения волны возбуждения и характеристики патологических электрофизиологических зон.

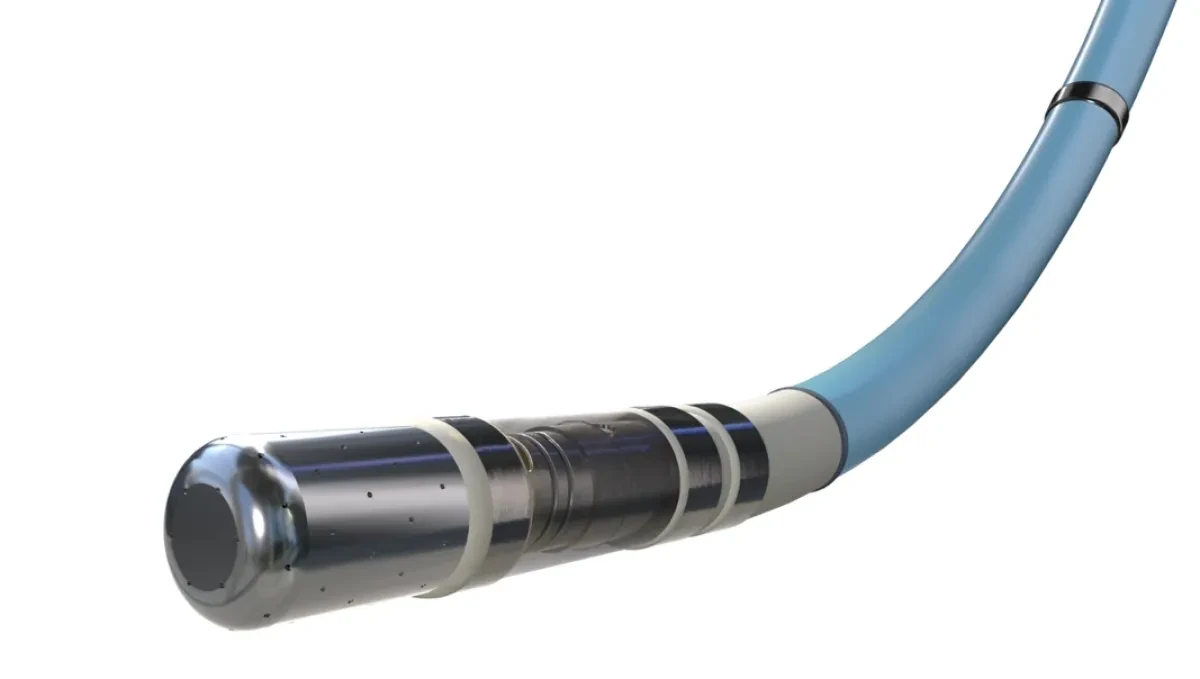

Контроль контакта катетера с миокардом и оценка параметров формирования аблационной линии

При радиочастотной аблации качество контакта электрода с миокардом непосредственно связано с эффективностью передачи энергии в ткань. CARTO 3 может работать совместно с катетерами семейства SMARTTOUCH, оснащёнными технологией измерения контактной силы. Для оценки воспроизводимости создания последовательных RF-повреждений применяется VISITAG SURPOINT Module. Алгоритм объединяет такие параметры, как стабильность катетера, мощность, контактная сила и продолжительность воздействия, в единый показатель Ablation Index. Это позволяет стандартизировать стратегию формирования аблационных точек и контролировать их расположение на трёхмерной карте

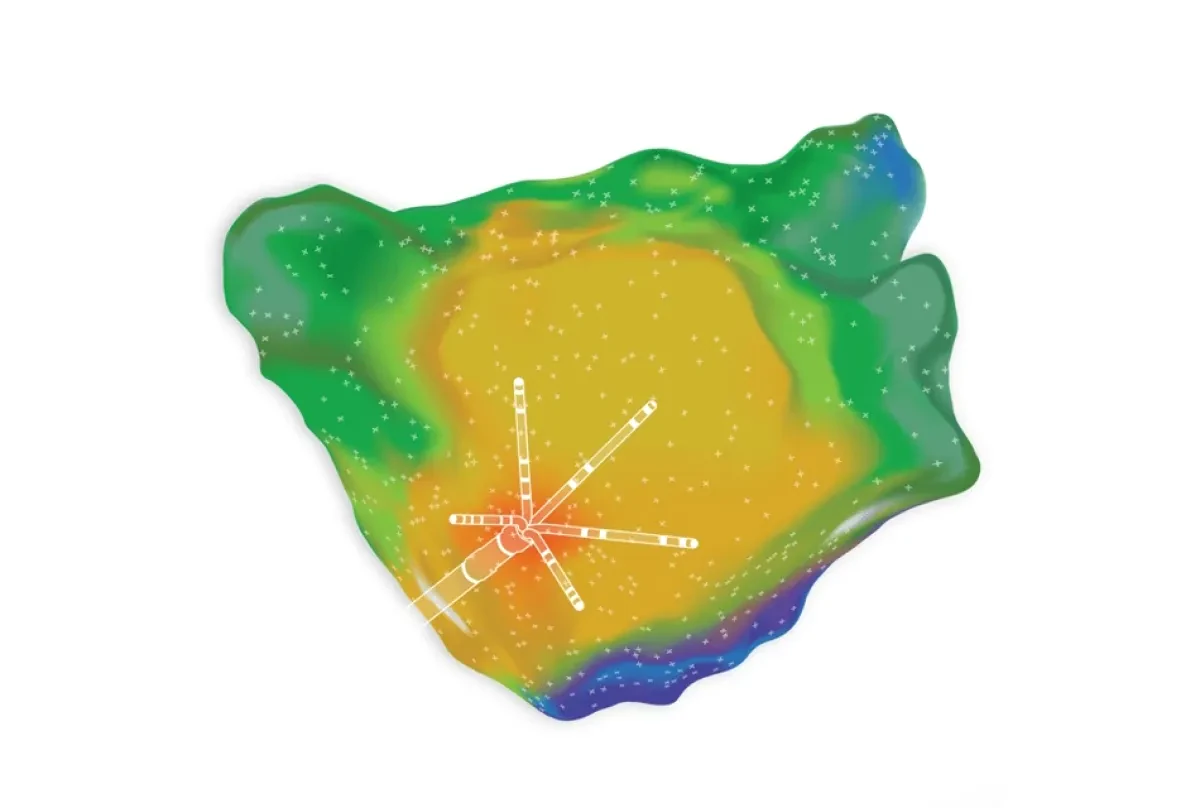

Инструменты анализа электрической активности в Biosense Webster CARTO 3

Инструменты анализа электрической активности для локализации и характеристики аритмогенного субстрата

Biosense Webster CARTO 3 объединяет пространственные координаты катетера с регистрируемыми электрофизиологическими сигналами, поэтому каждая точка карты представляет собой не только элемент геометрической реконструкции, но и локальную электрофизиологическую информацию. Это позволяет анализировать распределение потенциалов и времени активации, выявлять зоны низкого вольтажа, участки замедленного проведения, фрагментированные электрограммы и другие признаки патологического субстрата. Для сложных тахиаритмий такая информация используется при поиске критических участков цепи re-entry, каналов проведения внутри рубца и зон, связанных с поддержанием аритмии.

Интеграция CARTO 3 с инструментами радиочастотной аблации для навигации и контроля процедуры

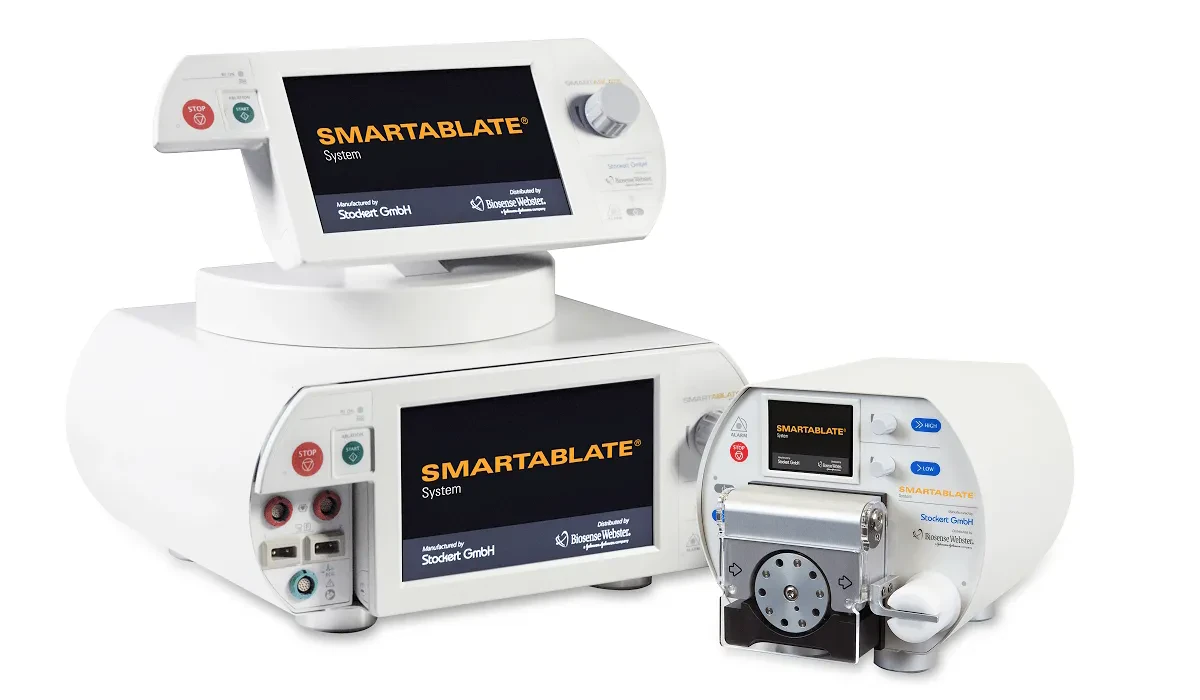

CARTO 3 интегрируется с радиочастотным аблационным оборудованием Biosense Webster, включая систему SMARTABLATE, формируя единую рабочую среду. Ключевое преимущество такой интеграции заключается в том, что аблационная процедура не разделяется между независимыми устройствами. Пространственное положение катетера, контактная сила, параметры RF-воздействия и информация о нанесённых аблационных точках могут использоваться в едином трёхмерном контексте. VISITAG SURPOINT дополнительно позволяет отображать параметры формирования поражений непосредственно на карте, обеспечивая объективную визуализацию последовательности создания аблационной линии.

Программные модули Biosense Webster CARTO 3

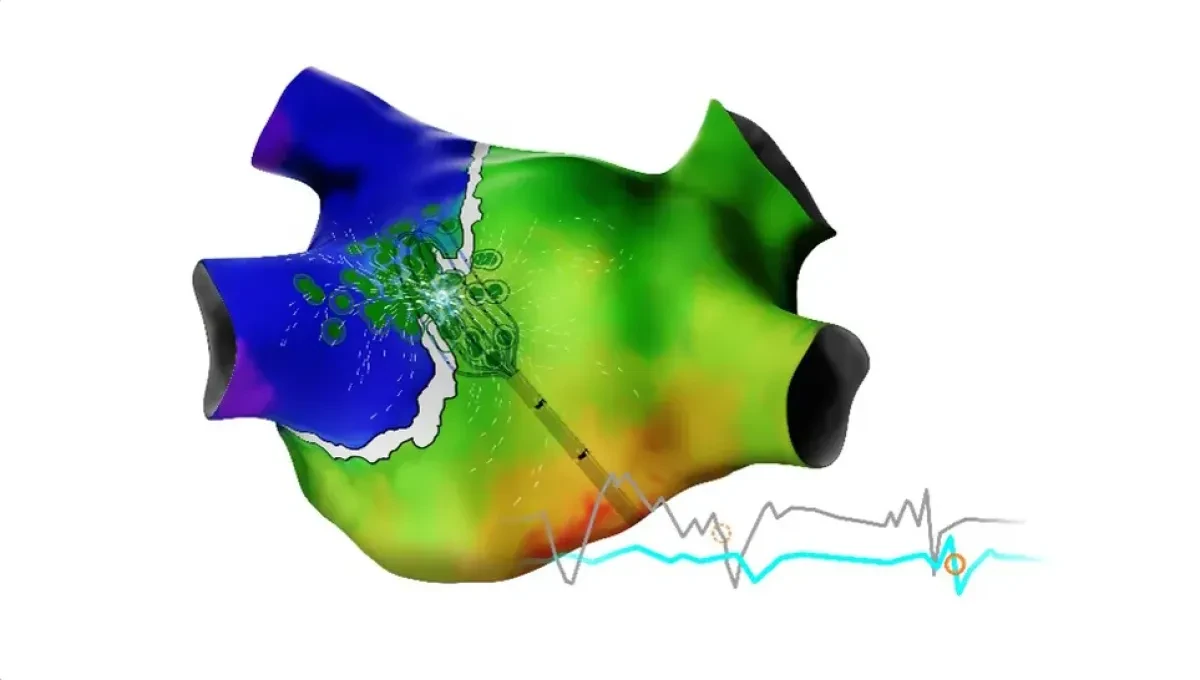

CARTO ELEVATE Module — расширенный анализ электрофизиологических сигналов и автоматизация картирования

CARTO ELEVATE Module является частью программной архитектуры CARTO™ 3 System V8 и расширяет возможности электроанатомического картирования за счёт более детального анализа внутрисердечных сигналов, автоматизации их идентификации и совершенствования характеристики аритмогенного субстрата. Ключевые компоненты включают в себя: ELEVATE: Multipolar Mapping, Complex Signal Identification, Automatic Pattern Acquisition (APA) и Enhanced CONFIDENSE Mapping. Multipolar Mapping предназначен для получения локализованных униполярных сигналов с использованием многополюсного катетера OPTRELL. Complex Signal Identification автоматизирует обнаружение и маркировку сложных электрофизиологических сигналов. Automatic Pattern Acquisition (APA) позволяет формировать новые карты на основании заранее выбранных электрофизиологических паттернов. Дополняет этот набор Enhanced CONFIDENSE Mapping — усовершенствованный механизм непрерывного формирования и оптимизации электроанатомической карты.

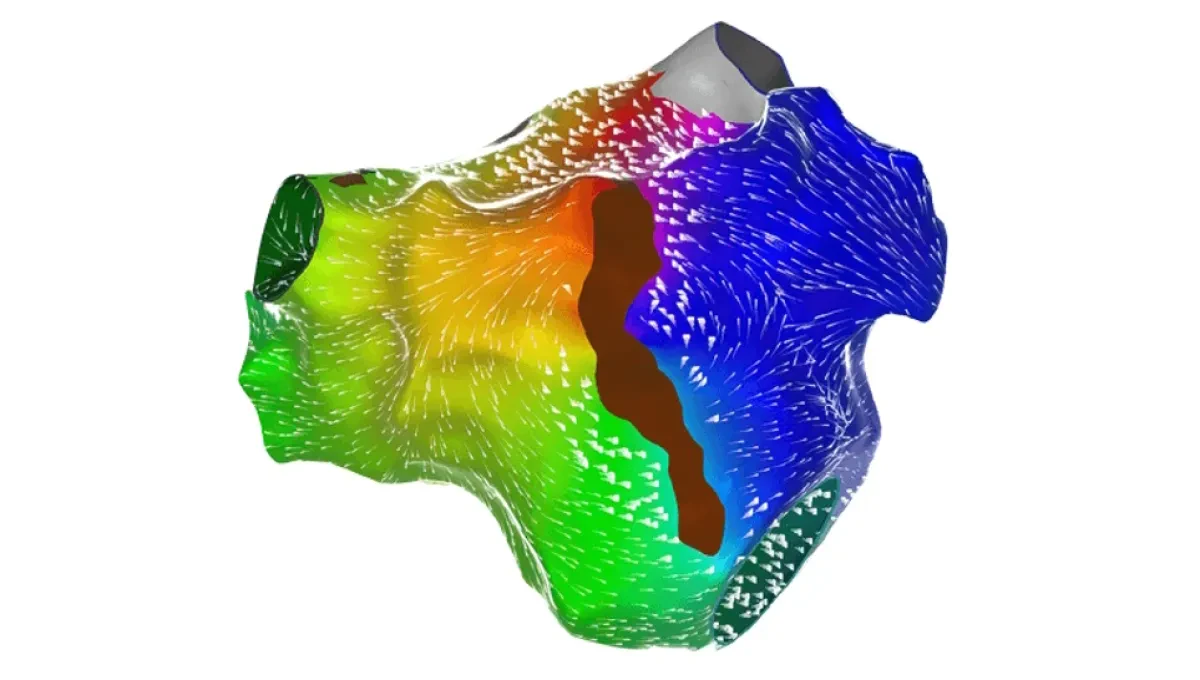

CARTO PRIME Module — расширенное картирование сложных аритмий и анализ зон нарушения проведения

CARTO PRIME предназначен для анализа сложных механизмов аритмий, прежде всего связанных с рубцово-изменённым миокардом. Основной инструмент Coherent Mapping применяет физиологические ограничения к данным LAT и отображает идентификацию проведения, векторы скорости проведения и зоны барьера проведения, включая рубец, области замедленного проведения и анатомические препятствия. Это позволяет точнее определять потенциальные критические участки цепи re-entry. В состав модуля также входят Parallel Mapping и Map Replay, позволяющие одновременно формировать до четырёх карт с различными фильтрами сбора данных и пересчитывать уже полученную карту с другими параметрами. CARTOFINDER автоматизирует анализ множественных синхронно регистрируемых внутрисердечных сигналов для создания высокоплотных динамических карт. Для картирования PVC предусмотрен LAT Hybrid, компенсирующий пространственное смещение катетера между синусовым ритмом и экстрасистолой.

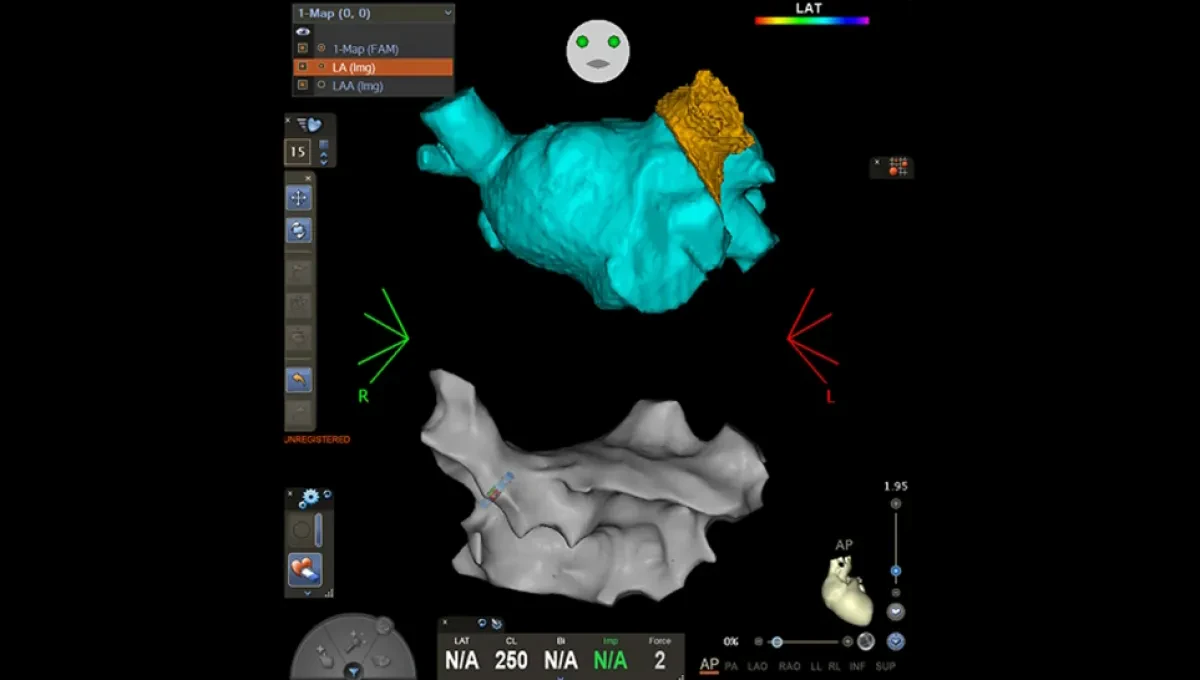

CARTOMERGE Module — совмещение электроанатомической карты с данными КТ и МРТ

CARTOMERGE Module позволяет импортировать в CARTO 3 предварительно сегментированные исследования КТ или МРТ. После загрузки система создаёт трёхмерные поверхности соответствующих сердечных камер или анатомических структур, которые затем регистрируются относительно электроанатомической карты CARTO 3. Полученная совмещённая модель может использоваться для навигации и картирования конкретной анатомической области. Практическая ценность модуля заключается в сопоставлении электрофизиологических данных с анатомией, полученной до процедуры: врач получает возможность ориентироваться не только по реконструированной модели, но и по томографическим данным.

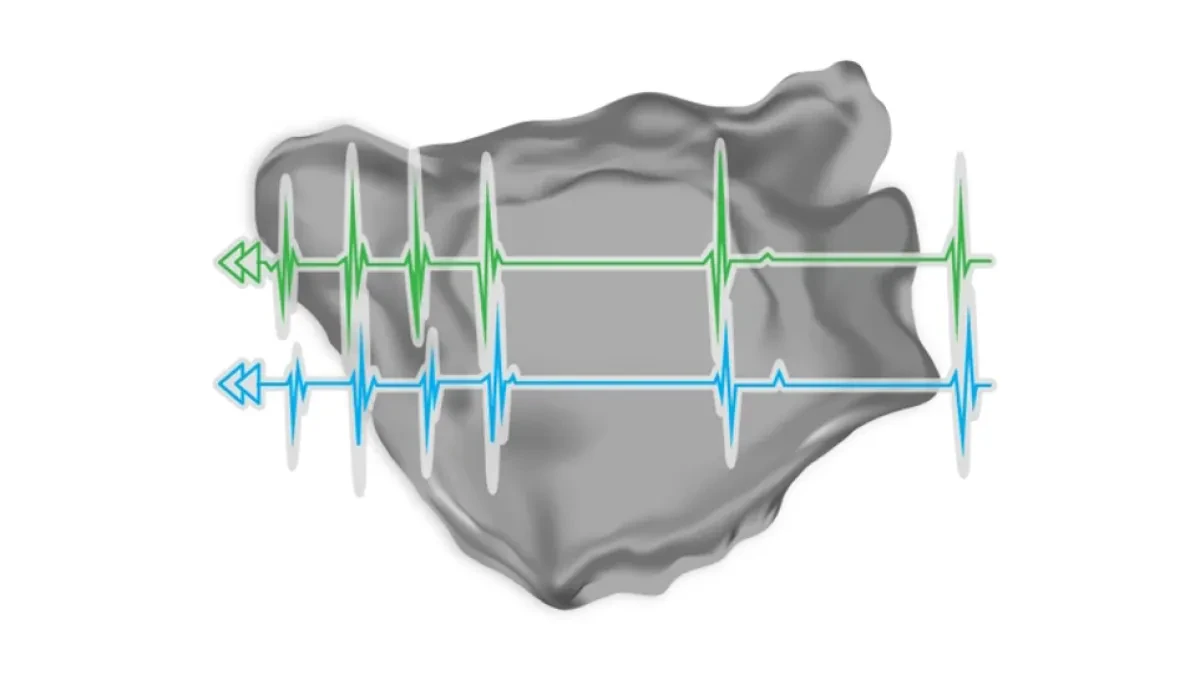

CARTOREPLAY Module — повторный анализ и воспроизведение электрофизиологических данных

CARTOREPLAY Module записывает данные ЭКГ и информацию о положении электродов подключённых катетеров на протяжении процедуры. Сохранённые данные доступны для последующего просмотра, включая ранее зарегистрированные электрофизиологические сигналы и положения катетеров. Особенно важна возможность ретроспективного добавления электроанатомических точек. Если необходимый сигнал или положение катетера были зарегистрированы во время предыдущего этапа процедуры, соответствующий фрагмент исследования можно повторно использовать для построения или уточнения карты без повторного сбора данных.

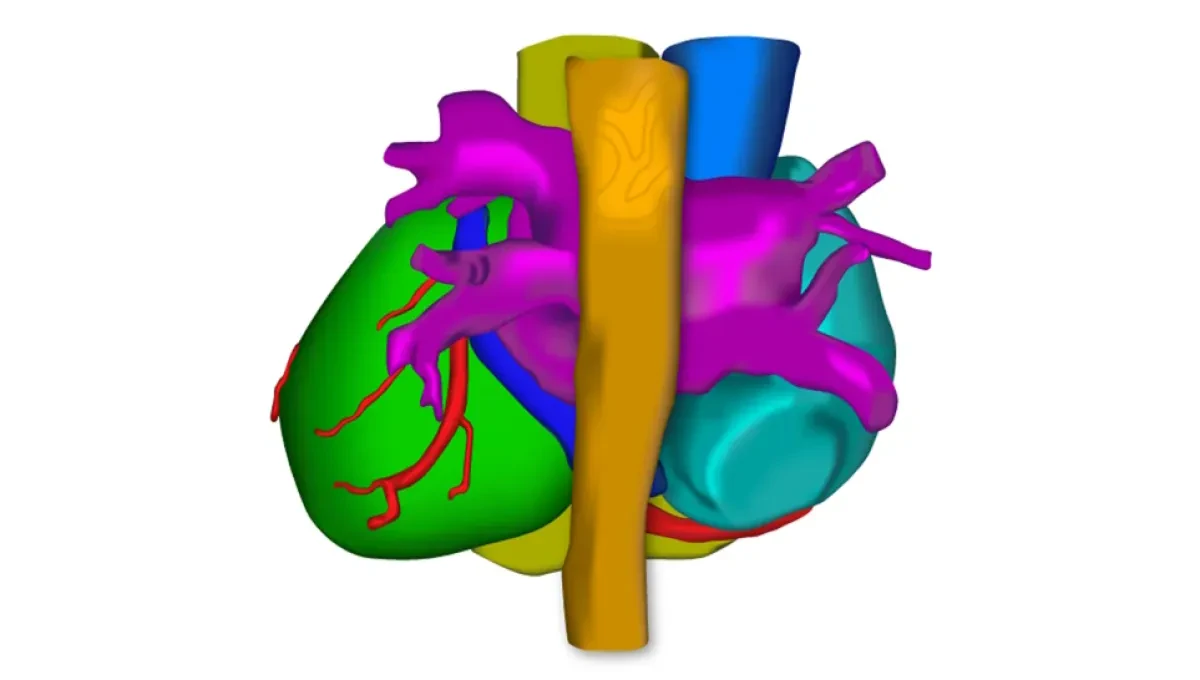

CARTOSEG CT Module — сегментация анатомических структур по данным компьютерной томографии

CARTOSEG CT Module автоматизирует сегментацию КТ-исследований перед их интеграцией в CARTO 3. Полуавтоматический алгоритм позволяет выделять основные анатомические структуры, включая все четыре камеры сердца, аорту, коронарный синус, коронарные артерии и пищевод. Полученная трёхмерная анатомическая модель используется как дополнительный ориентир при картировании и навигации. Особенно полезно это при процедурах, где пространственное расположение пищевода, коронарных сосудов или других соседних структур имеет непосредственное значение для планирования аблации.

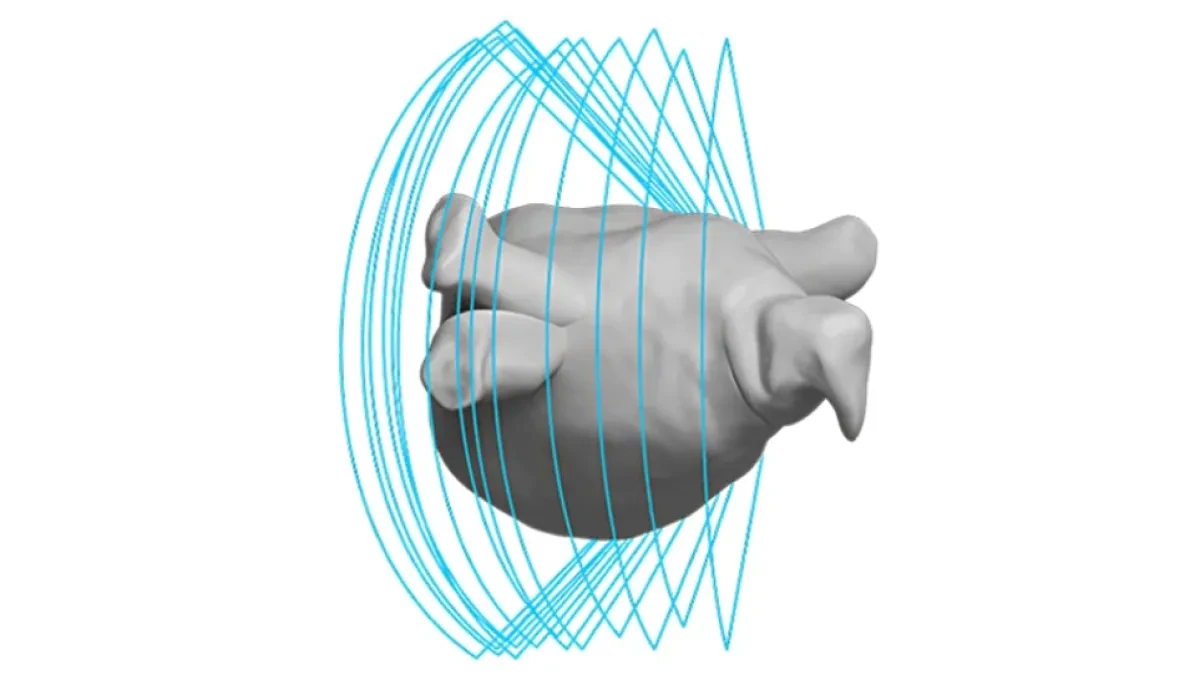

CARTOSOUND FAM Module — автоматизированная реконструкция анатомии левого предсердия с применением технологий deep learning

CARTOSOUND FAM Module использует технологии искусственного интеллекта для автоматизированной реконструкции анатомии левого предсердия непосредственно в среде CARTO 3. Врач выполняет несколько вращений внутрисердечного ультразвукового катетера, после чего система формирует трёхмерную модель ЛП, устраняя необходимость ручной контурной трассировки. Такой подход объединяет ICE-визуализацию и электроанатомическую навигацию: анатомическая информация, полученная в реальном времени внутри сердца, используется для построения рабочей 3D-модели.

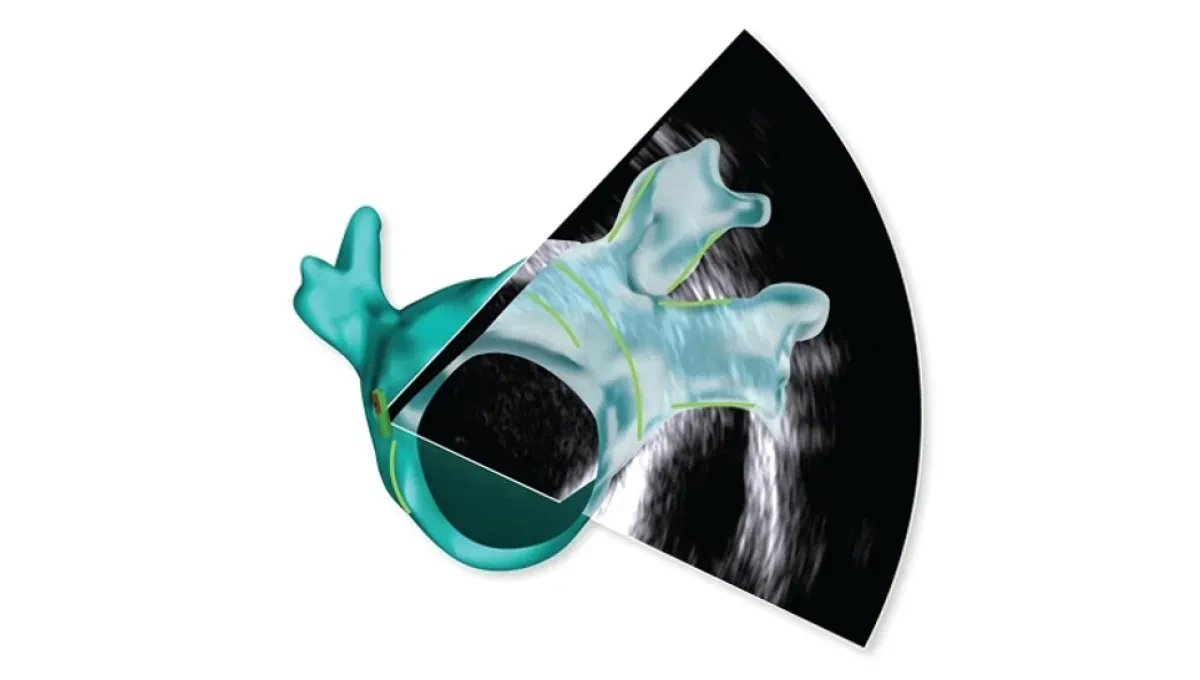

CARTOSOUND Module — интеграция внутрисердечной эхокардиографии с CARTO 3

CARTOSOUND Module объединяет внутрисердечную эхокардиографию (ICE) и трёхмерную электроанатомическую навигацию CARTO 3 в единой рабочей среде. При использовании SOUNDSTAR™ Ultrasound Catheter врач получает ультразвуковое изображение анатомических структур непосредственно в интерфейсе CARTO 3, сохраняя возможность одновременной навигации по электроанатомической карте. ICE позволяет в реальном времени визуализировать внутрисердечные структуры, контролировать положение катетеров, оценивать контакт катетера с тканью и определять анатомические ориентиры, включая межпредсердную перегородку и пищевод.

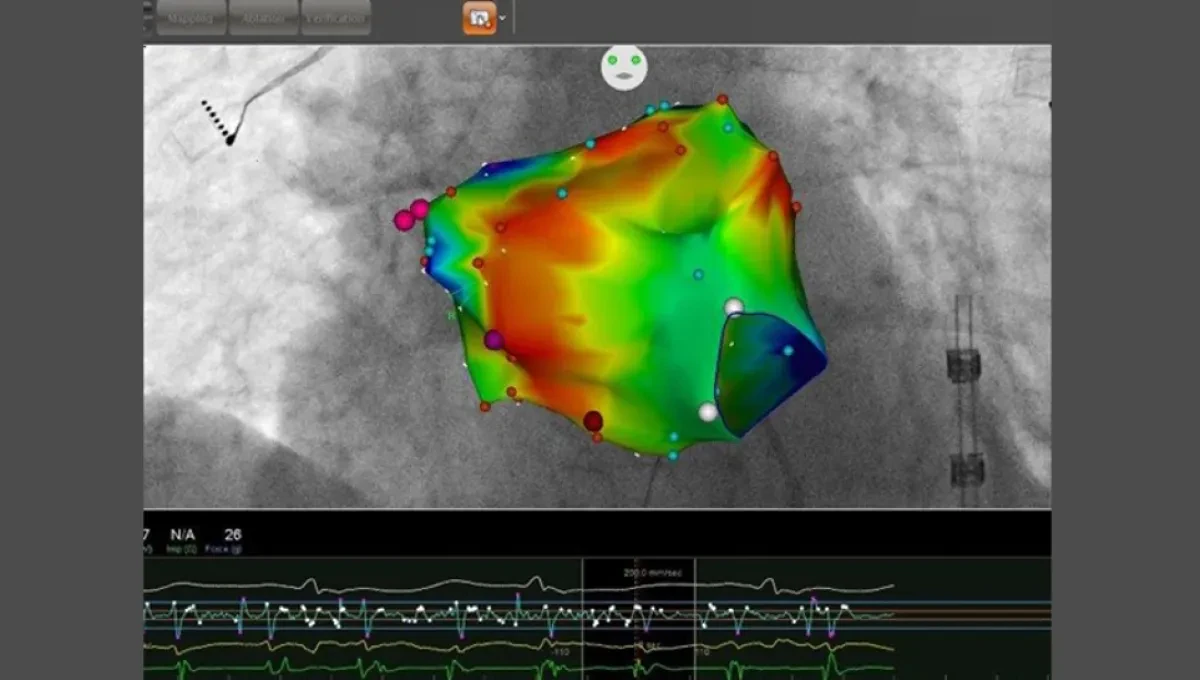

CARTO CFAE Module — анализ комплексных фракционированных электрограмм

CARTO CFAE Module предназначен для автоматического выявления complex fractionated atrial electrograms (CFAE) непосредственно на трёхмерной электроанатомической карте. Система анализирует зарегистрированные предсердные электрограммы и отображает участки, соответствующие критериям CFAE, в пространстве CARTO 3. Такой подход позволяет отказаться от исключительно визуального поиска фракционированных сигналов по отдельным электрограммам и представить их распределение непосредственно на 3D-модели. Это может использоваться как дополнительный инструмент характеристики предсердного субстрата.

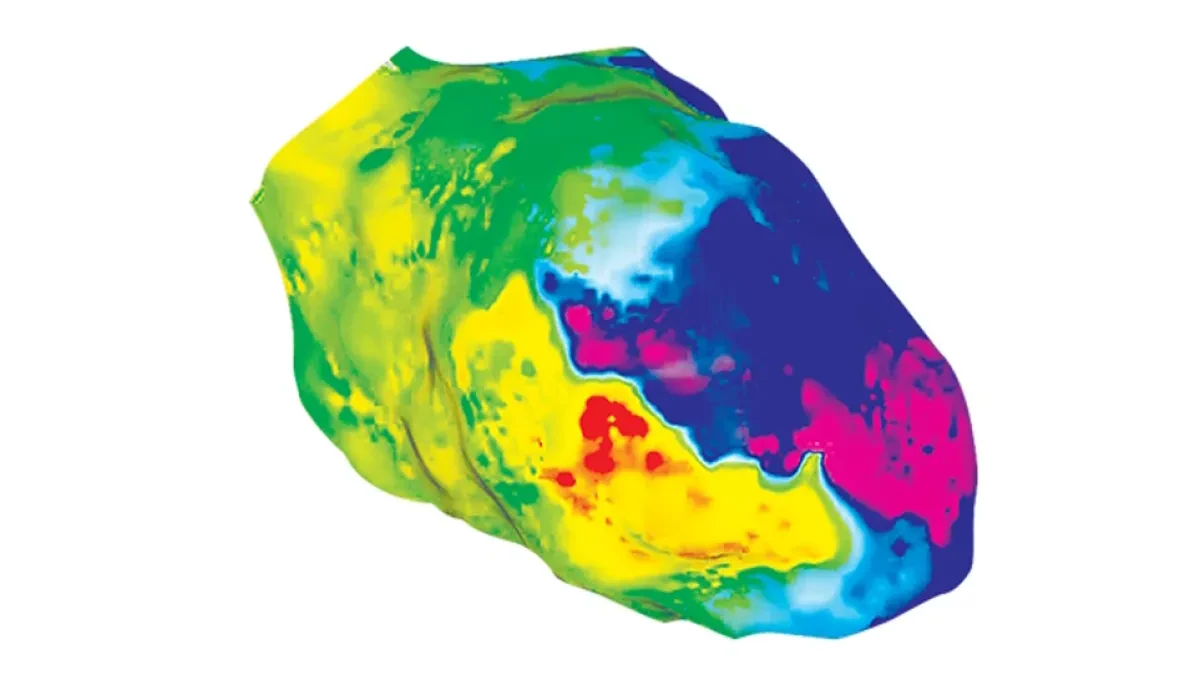

CARTO LAM Module — локализация и анализ электрической активности для построения активационных карт

CARTO Late Annotation Mapping (LAM) Module предназначен для повышения точности аннотации низкоамплитудных сигналов и локальных аномальных желудочковых активностей (LAVA). Алгоритм использует дополнительный критерий поздней аннотации и автоматически определяет последнюю повторяющуюся дефлексию волны возбуждения. LAM особенно ориентирован на картирование субстрата желудочковой тахикардии. Модуль автоматически аннотирует стабильные и повторяющиеся поздние потенциалы, формируя локализованные биполярные карты и позволяя выделять области поздней электрической активности внутри патологического субстрата.

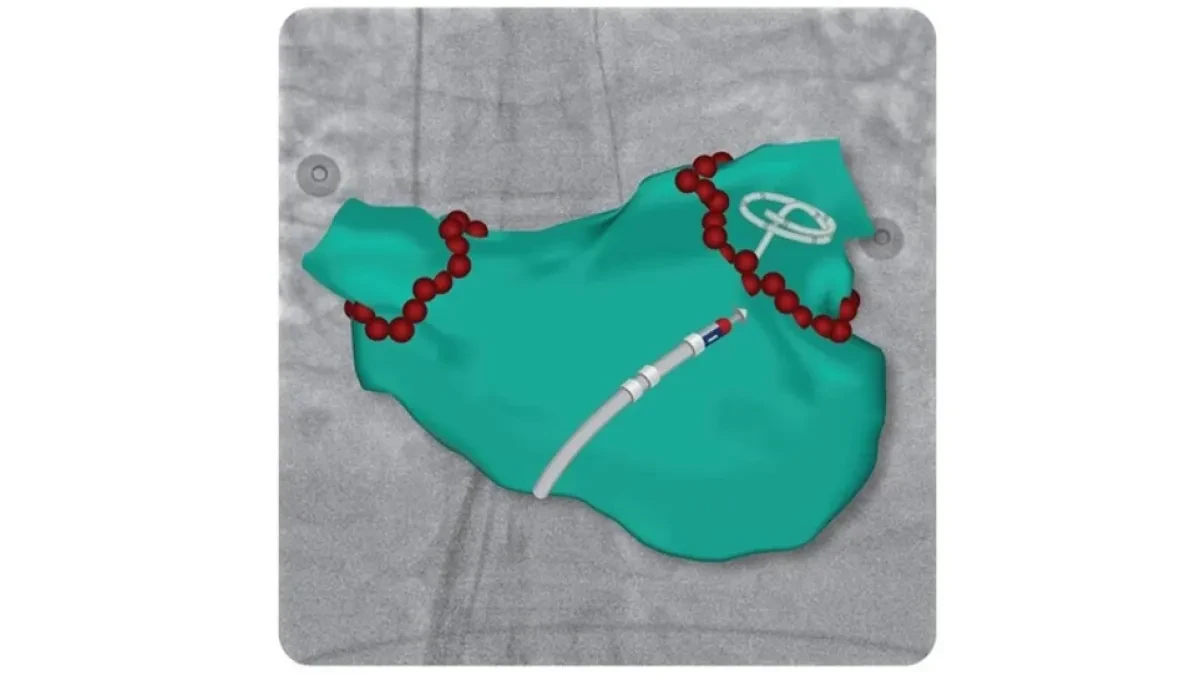

CARTOUNIVU Module — совмещение рентгеноскопических изображений и трёхмерной электроанатомической карты

CARTOUNIVU Module объединяет рентгеноскопическое изображение и электроанатомическую карту CARTO 3 в едином представлении. Врач может сопоставлять положение катетера на флюороскопии с его трёхмерной позицией на карте, сохраняя непрерывную анатомическую ориентацию без необходимости постоянно получать новые рентгеновские изображения. Система поддерживает работу с одним рентгеновским изображением или cine-последовательностью для последующей непрерывной анатомической ориентации, а также бипланарными проекциями для манипуляции катетером, что позволяет уменьшить количество повторных флюороскопических экспозиций.

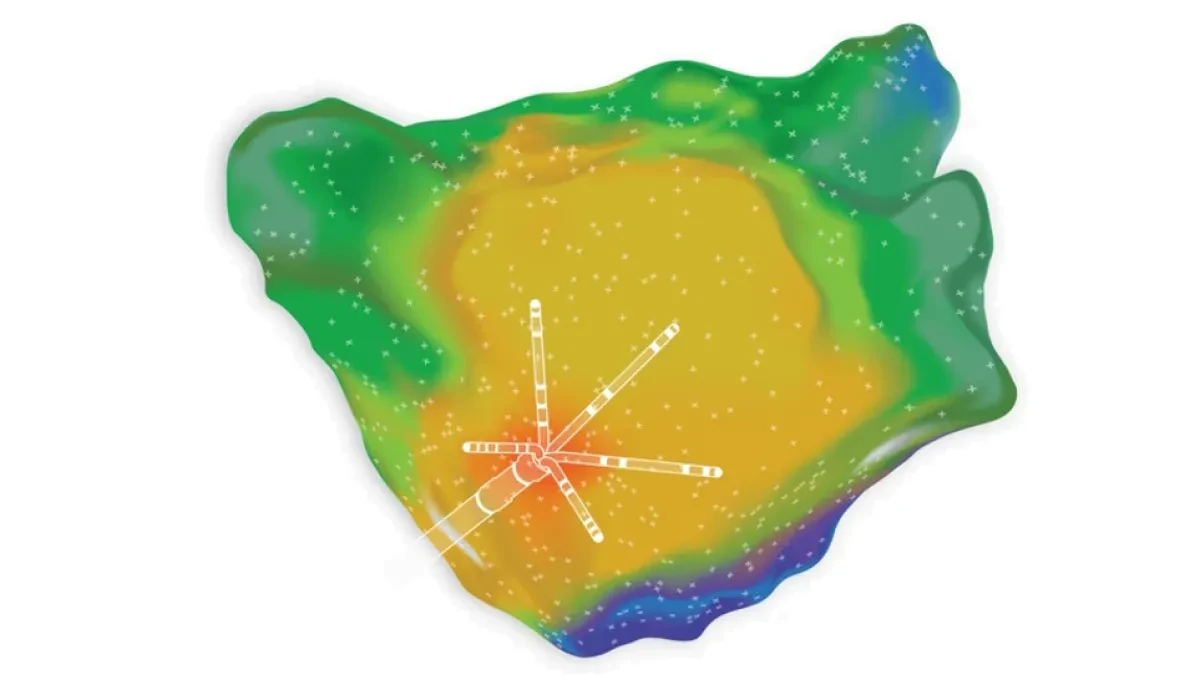

CONFIDENSE Module — автоматизированное построение и оптимизация электроанатомических карт

CONFIDENSE Module представляет собой набор функций для автоматизации сбора точек и контроля качества карт. Модуль объединяет Continuous Mapping, Tissue Proximity Technology, Wavefront Mapping Annotation и Map Consistency Display, позволяя повысить скорость картирования и одновременно контролировать достоверность получаемых данных. Continuous Mapping обеспечивает автоматизированный сбор картографических точек во время перемещения катетера, а Tissue Proximity Technology определяет близость электрода к ткани и помогает исключать данные, полученные при недостаточном контакте с миокардом. Wavefront Mapping Annotation используется для автоматической аннотации локального времени активации в соответствии с направлением распространяющейся волны возбуждения. Map Consistency Display позволяет визуально оценивать согласованность соседних точек карты.

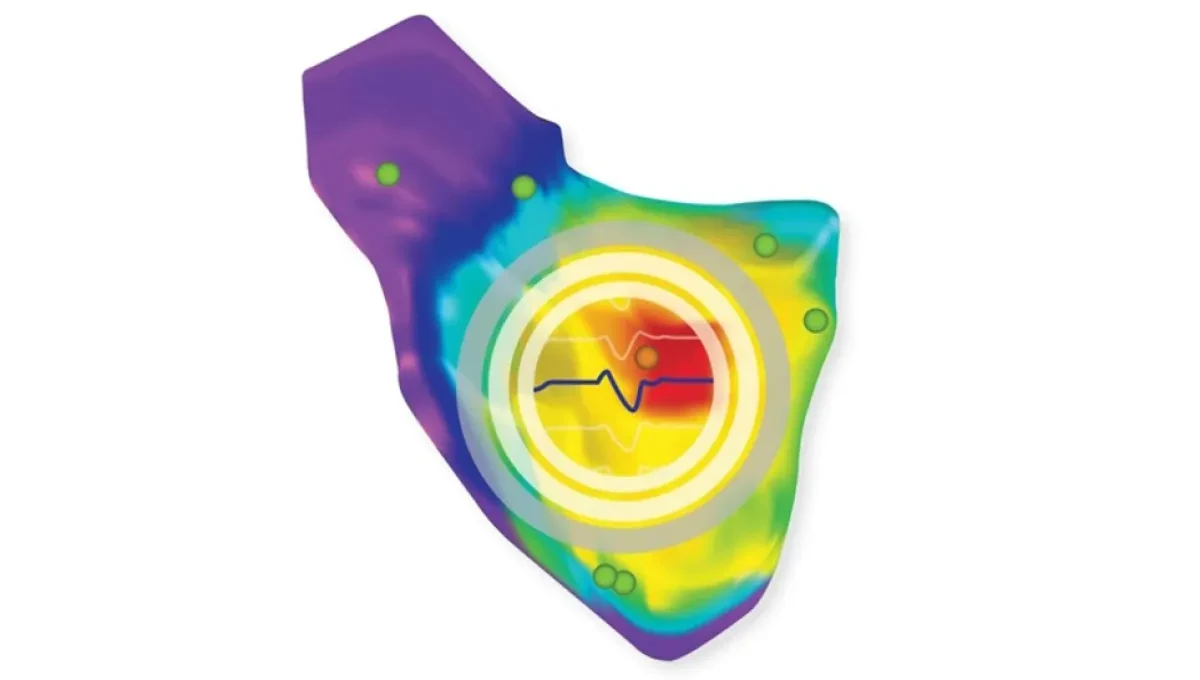

PASO Module — сопоставление морфологии стимуляции для оценки локализации аритмогенного очага

PASO (Pace Mapping Software) используется для pace mapping — сопоставления морфологии 12-канальной ЭКГ, полученной при стимуляции определённой точки миокарда, с морфологией ЭКГ индуцированной или спонтанной аритмии. Система рассчитывает correlation index, позволяющий количественно сравнивать морфологию сигналов между различными точками стимуляции и индуцированными аритмиями. В отличие от индуцированного сигнала, который не обязательно связан с конкретной картографической точкой, каждый pace-mapped signal привязывается к определённой точке электроанатомической карты. Это позволяет отображать степень соответствия непосредственно на 3D-модели. PASO может автоматически выбрать точку с наилучшим соответствием либо предоставить электрофизиологу возможность самостоятельно выбрать референсный сигнал и критерии сравнения.

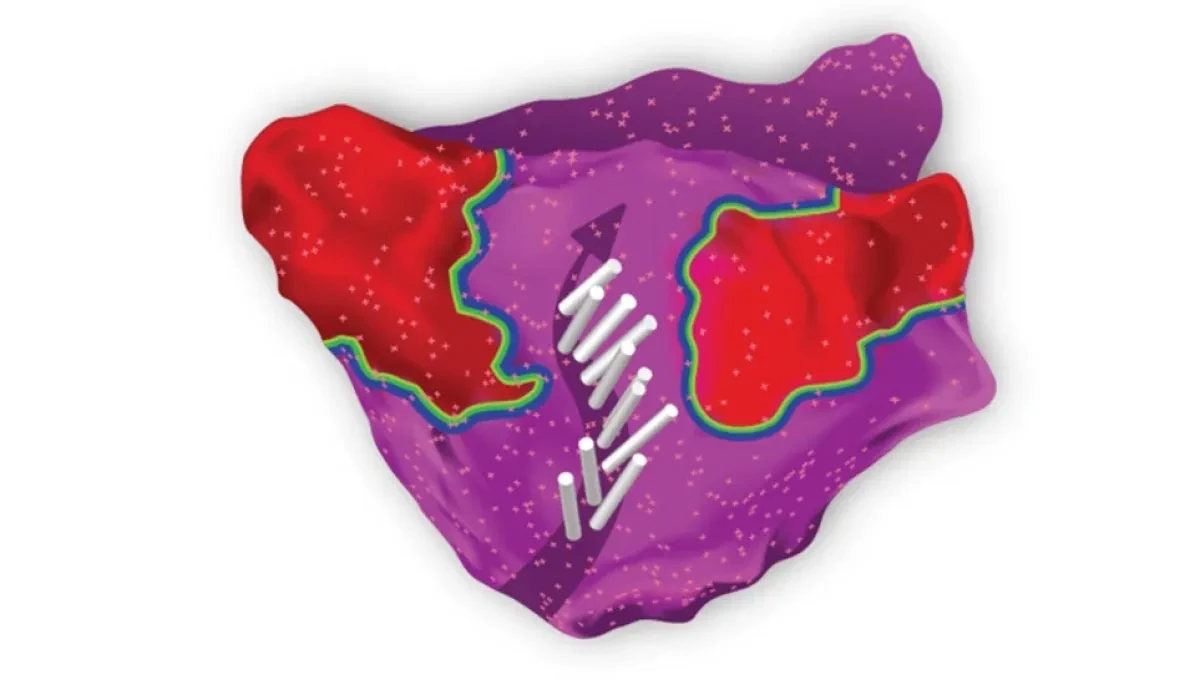

Ripple Mapping — визуализация электрической активности для анализа сложных аритмий

Ripple Mapping представляет электрическую активность непосредственно на поверхности электроанатомической карты в виде динамически изменяющихся вертикальных полос. Каждая полоса соответствует биполярной электрограмме в определённой картографической точке, а её длина в каждый момент времени пропорциональна амплитуде зарегистрированного сигнала. В отличие от классических карт, где электрофизиологическая информация преимущественно представляется статическими цветами, Ripple Map позволяет наблюдать последовательное распространение электрической активности во времени. Одновременно отображаются множество локальных электрограмм, благодаря чему врач может визуально проследить направление активации и выявить участки с аномальным проведением.

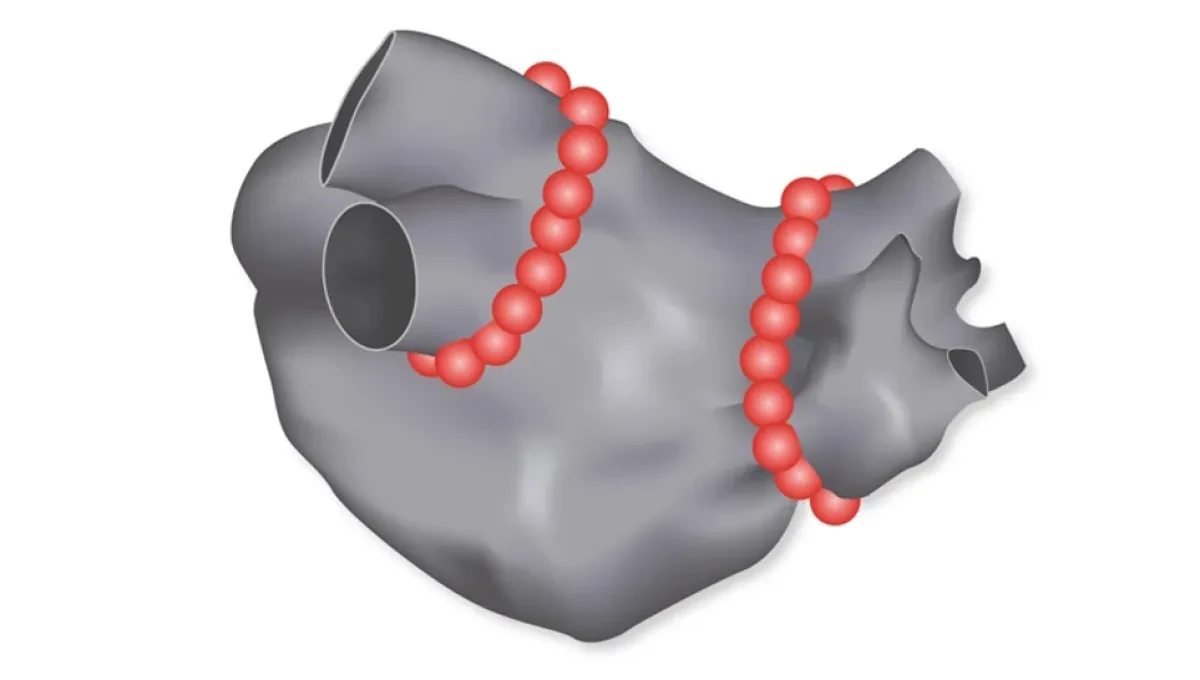

VISITAG SURPOINT Module — количественная оценка и визуализация параметров радиочастотных аппликаций

VISITAG SURPOINT Module расширяет возможности VISITAG за счёт расчёта Tag Index — количественного показателя, объединяющего параметры RF-воздействия после выполнения заданных критериев стабильности катетера. В расчёт входят мощность, контактная сила (contact force) и продолжительность радиочастотной аппликации. Полученный показатель отображается непосредственно в CARTO 3 и позволяет сопоставлять параметры отдельных аблационных воздействий в пространственном контексте. Это особенно важно при формировании последовательных точек RF-аблационной линии: врач получает не только информацию о том, где было выполнено воздействие, но и количественную характеристику условий, при которых оно осуществлялось.

Клиническое применение Biosense Webster CARTO 3

Biosense Webster CARTO 3 применяется для трёхмерной электроанатомической навигации при широком спектре наджелудочковых и желудочковых тахиаритмий. Система позволяет объединять пространственную локализацию катетеров, электрофизиологические сигналы и анатомические данные, что особенно важно при картировании сложного аритмогенного субстрата. Трёхмерные системы картирования сегодня рассматриваются как один из ключевых инструментов современной интервенционной электрофизиологии.

Катетерная аблация фибрилляции предсердий

CARTO 3 используется для электроанатомической навигации при катетерной аблации фибрилляции предсердий (ФП), включая пароксизмальную и персистирующую формы. Система позволяет реконструировать левое предсердие, локализовать устья лёгочных вен, регистрировать электрическую активность и контролировать расположение аблационного катетера относительно анатомических структур.

В современных протоколах основой катетерной аблации ФП является изоляция лёгочных вен (PVI). В зависимости от фенотипа ФП, предшествующих вмешательств и клинической ситуации могут применяться дополнительные стратегии воздействия на аритмогенный субстрат.

CARTO 3 особенно востребована при радиочастотной point-by-point аблации, где требуется пространственно контролируемое формирование непрерывной линии поражений.

Изоляция устьев лёгочных вен

При радиочастотной PVI CARTO 3 используется для создания трёхмерной модели левого предсердия и навигации катетера вокруг антральных областей лёгочных вен. Электроанатомическое картирование позволяет сопоставлять анатомическую геометрию с локальными электрограммами и контролировать электрофизиологический результат воздействия.

Высокоплотное картирование может использоваться для выявления участков сохранённого проведения и потенциальных разрывов линии изоляции. В исследованиях с использованием катетера PENTARAY показано, что high-density mapping может повышать способность обнаруживать conduction gaps после широкого антрального подхода к PVI.

При повторных вмешательствах это особенно важно для поиска участков восстановления проведения между левым предсердием и лёгочными венами.

Картирование и аблация предсердных тахикардий

CARTO 3 позволяет выполнять активационное и анатомическое картирование предсердных тахикардий с определением последовательности распространения возбуждения. Для макрореентри-тахикардий система используется для реконструкции цепи re-entry, выявления зон критического проведения и анатомических барьеров.

Высокоплотное картирование особенно полезно при фокальных и сложных предсердных тахикардиях, когда необходимо различить локальную очаговую активацию и сложную циркуляцию волны возбуждения. Полученные данные позволяют определить наиболее вероятную критическую область и сформировать целевую стратегию аблации.

Картирование и аблация трепетания предсердий

При типичном трепетании предсердий CARTO 3 используется для визуализации правого предсердия и оценки проведения через кавотрикуспидальный перешеек (CTI) — критическую анатомическую зону макрореентри.

Трёхмерная навигация позволяет контролировать расположение катетера при создании линейной аблации CTI и сопоставлять нанесённые воздействия с электрофизиологическими критериями блока проведения. При атипичном трепетании, включая постаблационные тахикардии левого предсердия, возможности CARTO 3 особенно важны для определения сложных контуров re-entry и участков медленного проведения.

Картирование желудочковых тахикардий

При желудочковых тахикардиях CARTO 3 используется для построения активационных, энтрейнмент- и вольтажных карт, позволяющих определить механизм тахикардии и локализовать её критический субстрат.

При гемодинамически стабильной мономорфной ЖТ возможно картирование во время самой тахикардии с определением последовательности активации и критических участков цепи re-entry. При гемодинамически нестабильной или неиндуцируемой ЖТ особое значение приобретает субстратное картирование в синусовом ритме, включая поиск зон низкого вольтажа, поздних потенциалов и локальных аномальных желудочковых активностей (LAVA). Такой подход является важной частью современной стратегии аблации желудочковых аритмий.

Аблация сложных и рецидивирующих аритмий

CARTO 3 применяется при аритмиях, для которых стандартного очагового поиска недостаточно: постаблационных предсердных тахикардиях, сложных макрореентри-тахикардиях, рецидивирующей ФП и желудочковых тахикардиях на фоне структурного заболевания сердца.

В таких случаях преимущество даёт сочетание высокоплотного картирования, анализа локального времени активации, оценки вольтажа и визуализации скорости проведения. Это позволяет перейти от поиска единственной «точки аритмии» к анализу пространственной архитектуры патологического субстрата.

Повторные процедуры после неэффективной или неполной аблации

При повторной аблации CARTO 3 позволяет сопоставить текущую электрофизиологическую картину с анатомией предыдущего вмешательства и определить сохранившиеся или восстановившиеся участки проведения.

При рецидиве ФП принципиальное значение имеет поиск reconnection лёгочных вен. При рецидивирующих предсердных тахикардиях система позволяет реконструировать новый контур re-entry и выявлять узкие участки проведения в ранее созданных линиях.

Для желудочковых аритмий повторное картирование может использоваться для определения сохраняющихся каналов проведения внутри рубца, новых зон аритмогенной активности и изменений субстрата после предыдущей аблации. Современные рекомендации рассматривают катетерную аблацию как важный компонент лечения рецидивирующих желудочковых аритмий у соответствующих пациентов.

Картирование рубцового и структурного аритмогенного субстрата

Одно из наиболее значимых применений CARTO 3 — субстратное картирование структурно изменённого миокарда. Вольтажные карты позволяют визуализировать участки сниженной амплитуды локальных электрограмм, соответствующие областям патологического миокарда, а анализ активации помогает определить зоны замедленного и фрагментированного проведения.

При желудочковой тахикардии на фоне перенесённого инфаркта миокарда, дилатационной или другой кардиомиопатии такие зоны могут формировать анатомическую основу для re-entry. Высокоплотное картирование позволяет детализировать внутреннюю структуру рубца и выявлять потенциальные каналы проведения, которые могут оставаться неочевидными при стандартном картировании.

Возможность совмещать электроанатомическую карту с данными КТ или МРТ дополнительно связывает функциональную электрофизиологическую информацию с морфологией сердца. Поэтому CARTO 3 может использоваться не только для навигации аблационного катетера, но и для пространственного анализа аритмогенного субстрата и планирования индивидуальной стратегии вмешательства.

Почему медицинские учреждения выбирают поставку Biosense Webster CARTO 3 в компании the Expert

При оснащении отделения электрофизиологии поставка CARTO 3 требует подбора не только самой навигационной платформы, но и программных модулей, диагностических и аблационных катетеров, интерфейсов интеграции с оборудованием операционной и компонентов, необходимых для конкретного клинического профиля.

Подбор конфигурации CARTO 3 под профиль отделения электрофизиологии

Конфигурация CARTO 3 должна определяться не только техническими характеристиками системы, но прежде всего структурой выполняемых вмешательств: аблацией фибрилляции предсердий, лечением типичного и атипичного трепетания, картированием предсердных тахикардий, желудочковых тахикардий и сложного рубцового субстрата.

В зависимости от клинического профиля подбирается необходимый набор программных возможностей — от CONFIDENSE для высокоплотного картирования до CARTO PRIME, CARTO ELEVATE, CARTOSOUND, CARTOMERGE, CARTOUNIVU и VISITAG SURPOINT. Актуальная Version 8, например, расширяет возможности платформы за счёт анализа электрофизиологических сигналов, характеристики субстрата и интеграции внутрисердечной эхокардиографии.

Комплектация системы совместимыми диагностическими и аблационными катетерами

Полноценная работа Biosense Webster CARTO 3 предполагает совместимость навигационной платформы с соответствующими диагностическими и терапевтическими катетерами. Поэтому комплектация рассматривается как единая электрофизиологическая система, а не как поставка отдельного компьютера и навигационного модуля.

Для высокоплотного картирования могут применяться специализированные многополюсные катетеры, включая OPTRELL и другие совместимые решения Biosense Webster; для радиочастотной аблации — катетеры семейства THERMOCOOL SMARTTOUCH с использованием технологий контроля контактной силы и VISITAG SURPOINT. Производитель также предусматривает интеграцию CARTO 3 с отдельными аблационными платформами и современными технологиями, включая PFA.

Подготовка технической документации и клинического обоснования

При закупке CARTO 3 для государственных и крупных медицинских организаций важно корректно сформировать не только спецификацию оборудования, но и медико-техническое и клиническое обоснование закупки. Для закупок по 44-ФЗ и 223-ФЗ специалисты the Expert помогают подготовить документацию с учётом профиля отделения, планируемого объёма вмешательств и требований к совместимости оборудования.

Поставка, монтаж и ввод оборудования в эксплуатацию

Biosense Webster CARTO 3 является частью инфраструктуры отделения РХМДЛ, поэтому ввод системы в работу включает не только физическую установку оборудования, но и проверку корректности взаимодействия компонентов системы и предусмотренных интерфейсов.

Особое значение имеет интеграция CARTO 3 с другими элементами ЭФИ-лаборатории: регистрационной системой, рентгеноскопией, внутрисердечной эхокардиографией и аблационным оборудованием.

Обучение медицинского персонала работе с CARTO 3

Эффективность CARTO 3 определяется не только техническими возможностями платформы, но и компетенциями электрофизиолога, медицинских инженеров и другого персонала отделения. Поэтому обучение должно охватывать не только базовую навигацию, но и практическое применение используемых в конкретной лаборатории модулей: построение высокоплотных карт, анализ активации и вольтажа, работа с VISITAG SURPOINT, интеграция ICE и флюороскопии.

Техническое сопровождение и сервисное обслуживание

Для Biosense Webster CARTO 3 критически важно поддерживать работоспособность всей аппаратно-программной инфраструктуры системы. Сервисное сопровождение должно включать диагностику оборудования, устранение технических неисправностей, контроль совместимости программных компонентов и, при необходимости, модернизацию системы.

the Expert рассматривает поставку CARTO 3 как комплексное оснащение отделения электрофизиологии: от определения клинических задач и формирования конфигурации до поставки, ввода в эксплуатацию, обучения персонала и последующего технического сопровождения.

Часто задаваемые вопросы о системе Biosense Webster CARTO 3

Что такое Biosense Webster CARTO 3?

Biosense Webster CARTO 3 — трёхмерная электроанатомическая навигационная система для электрофизиологических исследований и катетерной аблации сердечных аритмий. Она в реальном времени формирует 3D-модель сердца и определяет положение и ориентацию внутрисердечных катетеров.

Кто производит систему CARTO 3?

Производителем является Biosense Webster, Inc., специализированное подразделение Johnson & Johnson MedTech, занимающееся технологиями диагностики и лечения сердечных аритмий.

Для чего применяется CARTO 3?

Система используется для электроанатомического картирования и навигации при катетерных процедурах лечения сердечных аритмий, включая фибрилляцию предсердий, предсердные тахикардии, трепетание предсердий и желудочковые тахикардии.

Как работает электромагнитная навигация CARTO 3?

Система создаёт пространственное навигационное поле, а совместимые катетеры оснащаются датчиками положения. CARTO 3 определяет координаты и ориентацию катетера и отображает их относительно реконструированной анатомии сердца.

Можно ли интегрировать CARTO 3 с ангиографической системой?

Да, модуль CARTOUNIVU позволяет совмещать флюороскопическое изображение с трёхмерной электроанатомической картой Biosense Webster CARTO 3, создавая единое навигационное представление.

Можно ли интегрировать CARTO 3 с внутрисердечной эхокардиографией?

Да, модуль CARTOSOUND интегрирует ICE (intracardiac echocardiography) с Biosense Webster CARTO 3. Для этого используется SOUNDSTAR Ultrasound Catheter, позволяющий получать ультразвуковую информацию непосредственно в рабочей среде системы.

Можно ли загрузить в CARTO 3 данные КТ или МРТ?

Да, CARTOMERGE позволяет импортировать данные КТ или МРТ и совмещать созданные по ним трёхмерные анатомические поверхности с электроанатомической картой CARTO 3.

Что такое высокоплотное картирование сердца?

Высокоплотное, или high-density mapping, — метод получения большого количества электрофизиологических точек с высокой пространственной плотностью. Он позволяет детальнее характеризовать последовательность активации, зоны низкого вольтажа и сложные участки патологического проведения.

Какие катетеры можно использовать с CARTO 3?

CARTO 3 работает с совместимыми диагностическими и аблационными катетерами Biosense Webster. В зависимости от клинической задачи могут применяться многополюсные диагностические катетеры, например OPTRELL, а также аблационные катетеры семейства THERMOCOOL SMARTTOUCH.

Можно ли использовать CARTO 3 при радиочастотной аблации?

Да, CARTO 3 интегрируется с радиочастотной аблацией и позволяет навигировать аблационный катетер, контролировать его положение и отображать параметры воздействия на трёхмерной карте.

Можно ли использовать CARTO 3 для аблации фибрилляции предсердий?

Да, Biosense Webster CARTO 3 применяется для трёхмерной навигации при катетерной аблации ФП, включая создание анатомических карт левого предсердия и навигацию при изоляции лёгочных вен.

Используется ли CARTO 3 для изоляции лёгочных вен?

Да. Biosense Webster CARTO 3 позволяет реконструировать левое предсердие, локализовать устья лёгочных вен, контролировать положение аблационного катетера и отображать электрофизиологические данные до и после аблации.
