Система хирургической навигации Brainlab Curve

Name: Система хирургической навигации Brainlab Curve
Brand: Brainlab
SKU: TE-1135
Availability: InStock

цена по запросу

Brainlab Curve — универсальная платформа для хирургии под визуальным контролем, ориентированная на объединение хирургической навигации с цифровым планированием и инфраструктурой операционной. Её отличительная концепция — переход от отдельной навигационной станции к интегрированной цифровой среде, в которой доступны предоперационное и интраоперационное планирование, 4K-визуализация и подключение сторонних систем.

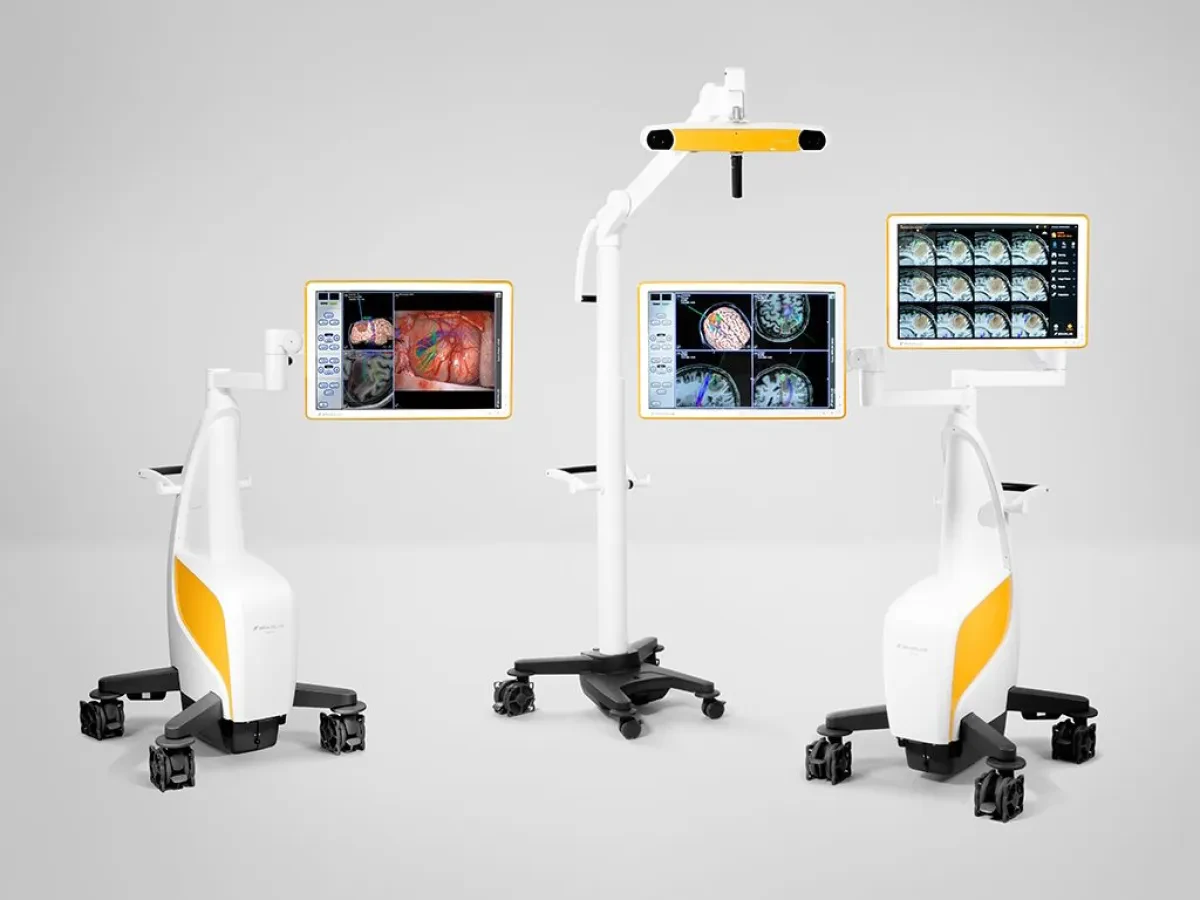

Система хирургической навигации Brainlab Curve

Технологические особенности системы нейронавигации Brainlab Curve

Предоперационная настройка и автоматизированная подготовка данных

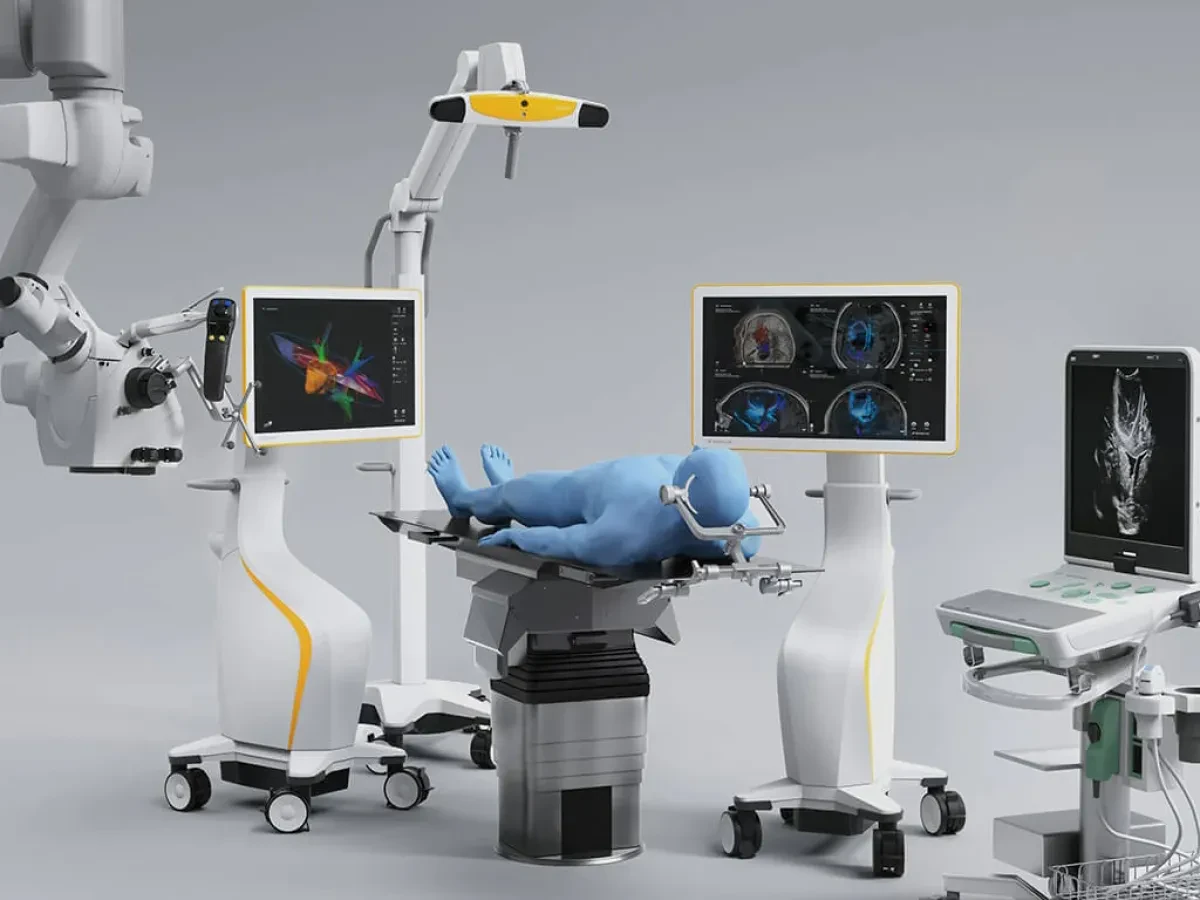

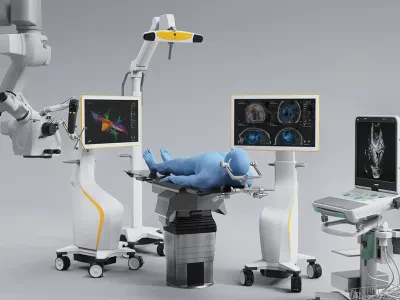

Brainlab Curve представляет собой мобильную платформу для хирургии под визуализационным контролем, объединяющую навигацию, обработку медицинских изображений и цифровую интеграцию операционной. Эргономичная конструкция тележки позволяет свободно перемещать систему между операционными и устанавливать дисплей и моторизованную камеру в соответствии с конфигурацией конкретного вмешательства. Интеграция с Brainlab Digital O.R. автоматизирует подготовку пациента: система поддерживает формирование рабочего списка и предварительную загрузку данных DICOM, что позволяет получить необходимые исследования до начала операции и сократить время ожидания в операционной.

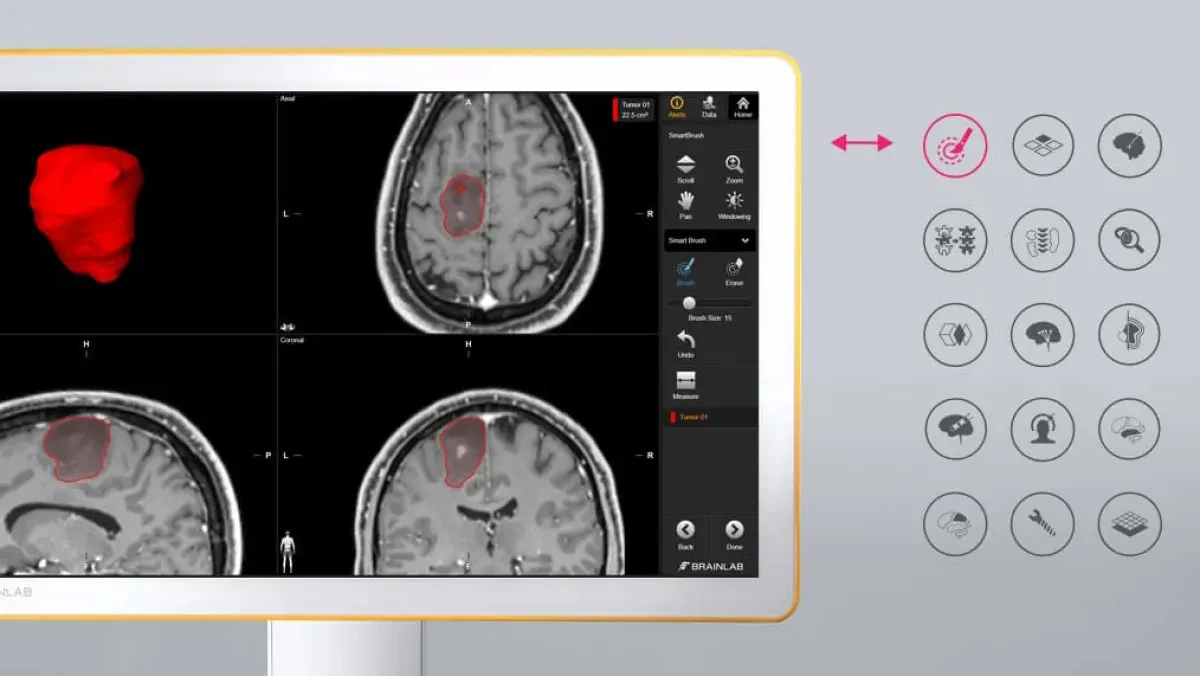

Интраоперационное планирование в Brainlab Curve

Интраоперационное планирование с Brainlab Elements

Brainlab Curve предоставляет доступ непосредственно в операционной к программной экосистеме Brainlab Elements, поэтому планирование не ограничивается этапом подготовки пациента. Хирург может создавать и корректировать план непосредственно перед вмешательством или изменять его по ходу операции с учетом полученной интраоперационной информации. Elements Viewer обеспечивает визуализацию и навигацию по DICOM-данным, а специализированные приложения Elements позволяют выполнять мультимодальное планирование, сегментацию анатомических структур, построение траекторий, регистрацию и другие задачи в зависимости от установленного программного пакета.

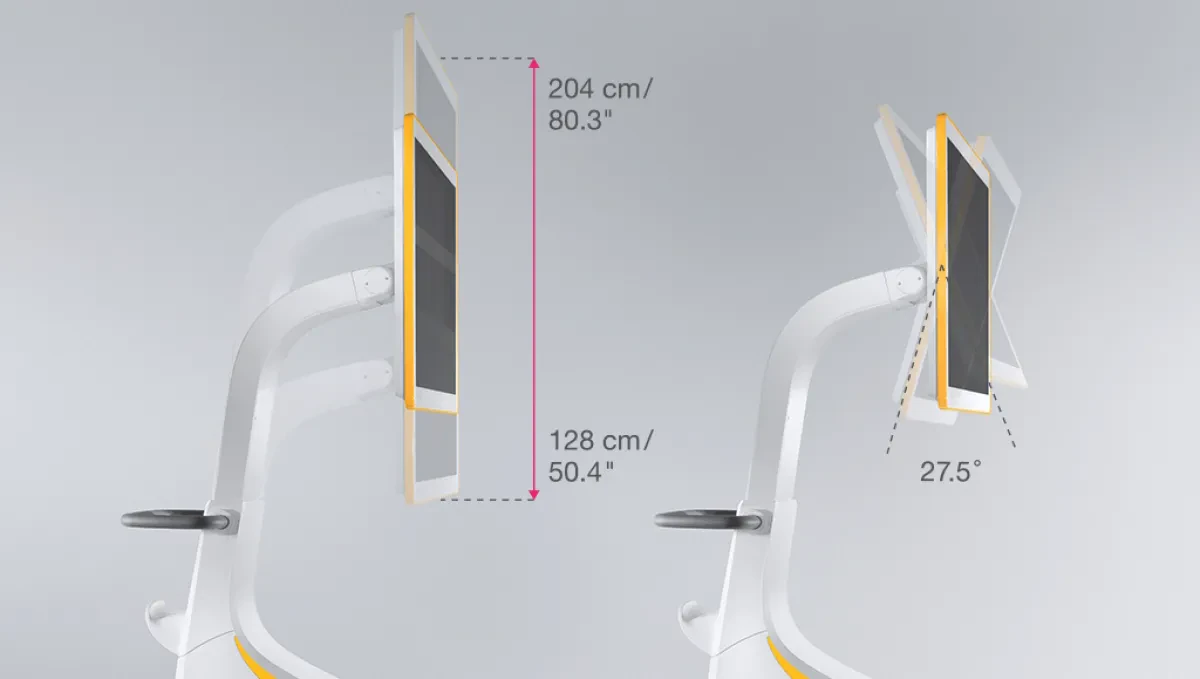

Гибкое позиционирование и расширяемая навигационная конфигурация

Конструкция Curve рассчитана на различные варианты размещения в операционной: дисплей и камера могут позиционироваться независимо в соответствии с хирургическим доступом и расположением пациента. Моторизованная камера обладает большой областью отслеживания, что повышает свободу установки системы без необходимости жестко привязывать ее положение к операционному столу или определенной точке помещения. Платформа поддерживает конфигурации с оптическим и электромагнитным отслеживанием, а также интеграцию с интраоперационной визуализацией.

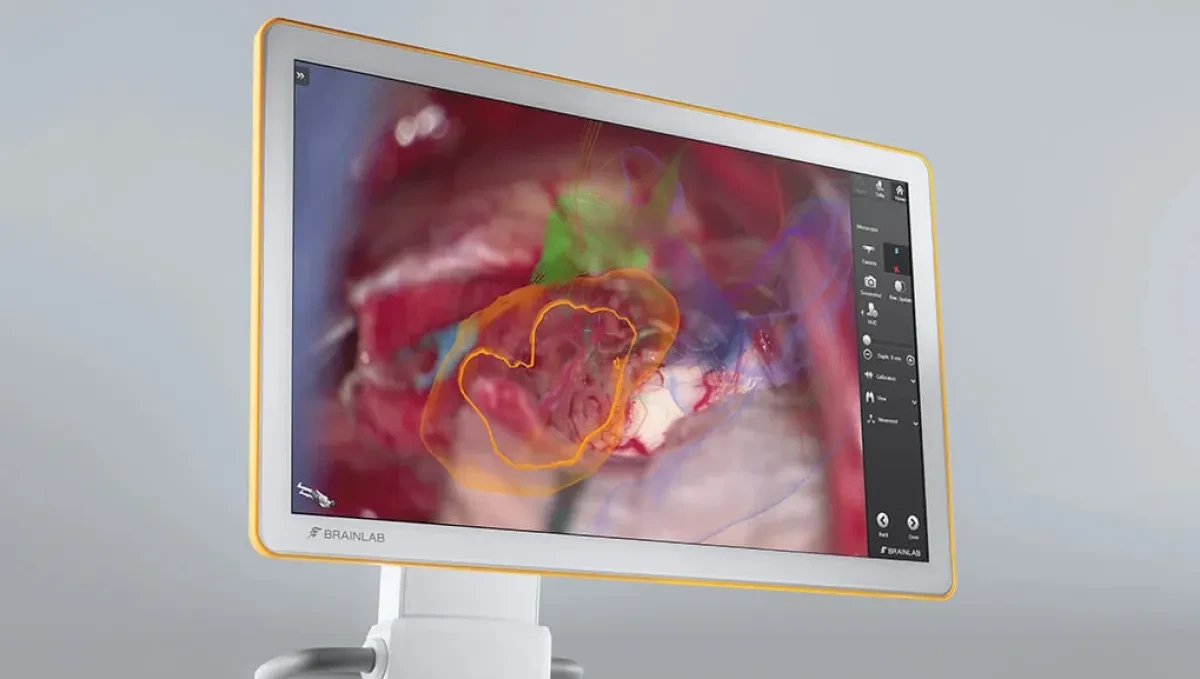

4K-визуализация хирургических данных на мониторе 32 дюйма

Для визуального контроля Curve оснащается 32-дюймовым емкостным сенсорным дисплеем с разрешением 4K. По данным Brainlab, площадь просмотра на 40% больше по сравнению с 27-дюймовым дисплеем, что особенно важно при одновременной работе с несколькими наборами изображений и сложными трехмерными реконструкциями. 4K-визуализация применяется не только для навигационных данных: система позволяет отображать изображения с хирургических микроскопов и эндоскопов в высоком разрешении, а сенсорный интерфейс обеспечивает удобное управление прямо во время процедуры.

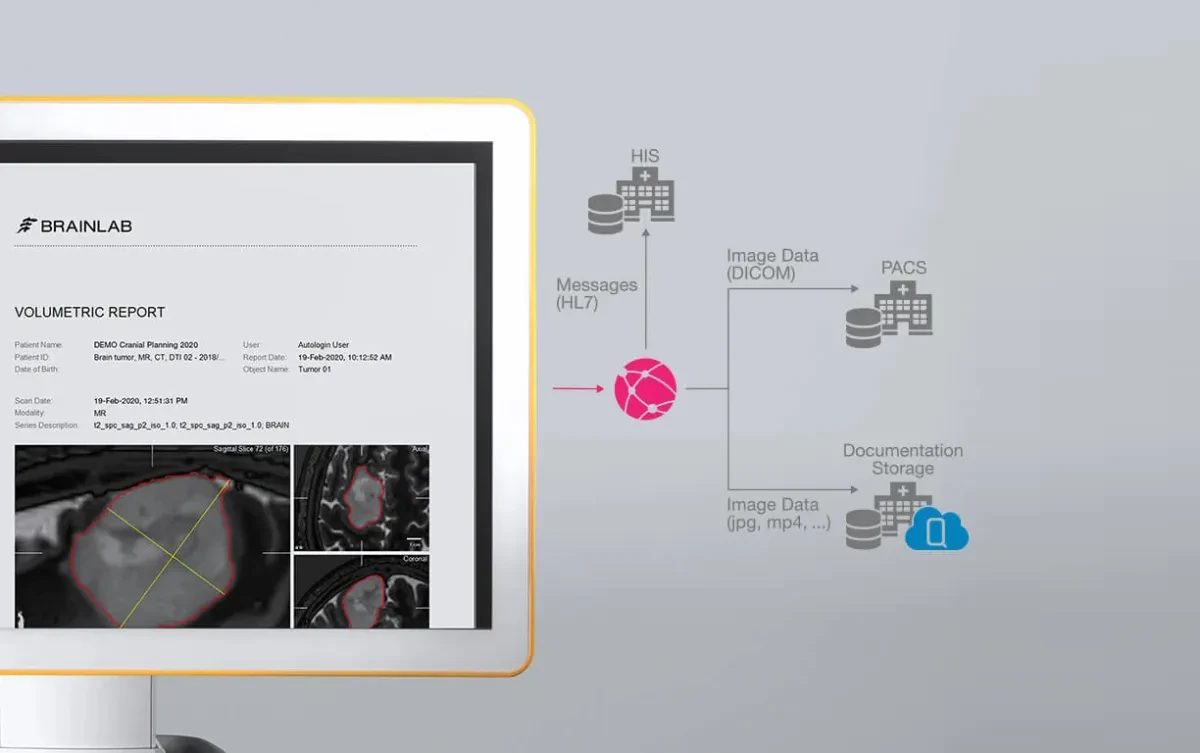

Централизованное управление данными в нейронавигации Brainlab Curve

Централизованное управление данными и послеоперационное архивирование

Curve поддерживает ручное и автоматизированное архивирование хирургических данных с возможностью выбора целевой системы хранения. Brainlab указывает интеграцию с PACS, HIS, VNA, USB-накопителями и облачным сервисом Quentry. Такое построение информационного контура позволяет сохранять результаты хирургической навигации, изображения и другую сформированную в ходе вмешательства информацию непосредственно в инфраструктуре медицинской организации.

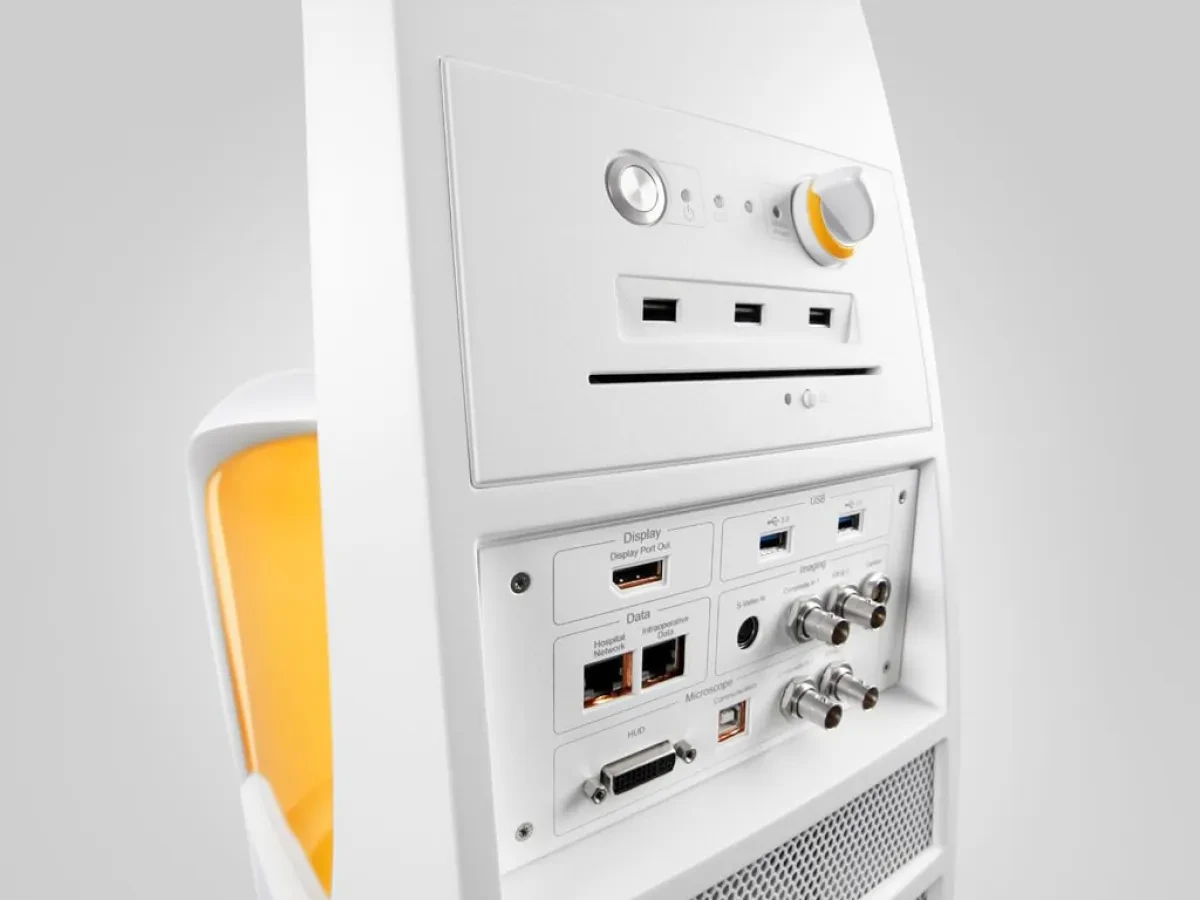

Открытая архитектура и интеграция оборудования сторонних производителей

Curve создавалась как часть цифровой экосистемы Brainlab, а не как изолированная навигационная станция. Платформа объединяет программное обеспечение Brainlab Elements с интраоперационной визуализацией, роботизированными хирургическими системами и оборудованием сторонних производителей. В зависимости от конфигурации могут подключаться микроскопы, интраоперационные системы визуализации, роботизированная система Cirq, дополнительные дисплеи и другие компоненты цифровой операционной.

Клинические приложения Brainlab Curve

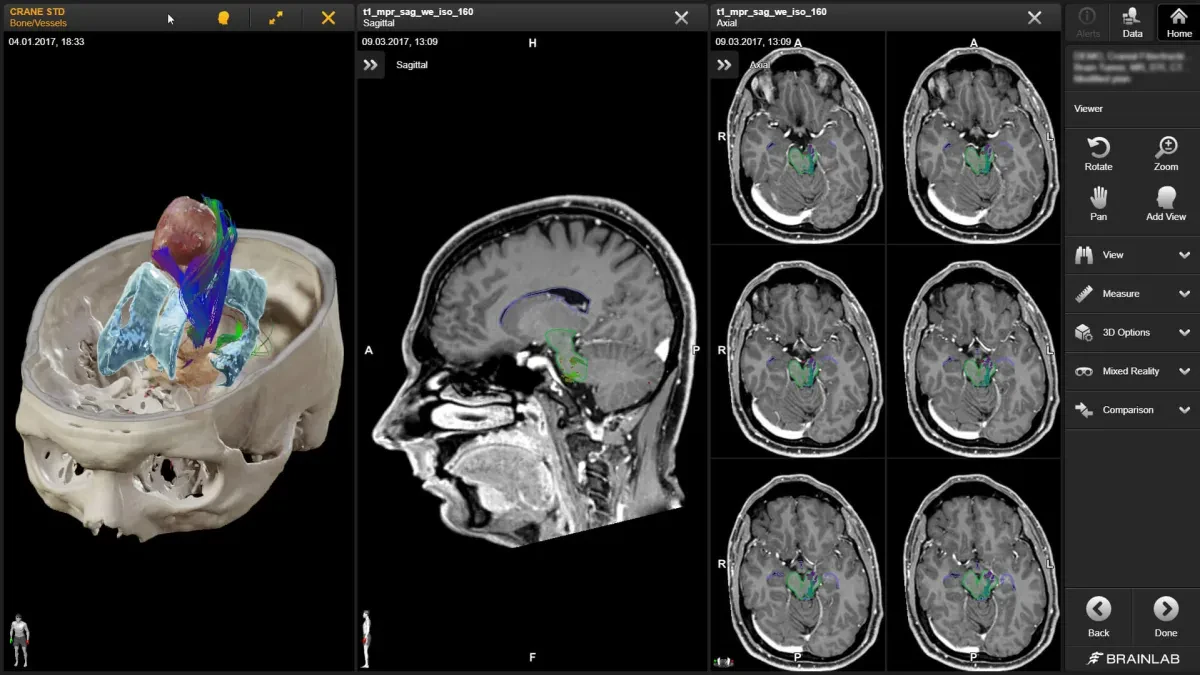

Краниальное планирование и предоперационная подготовка в Brainlab Elements

Программный комплекс Brainlab Elements обеспечивает пациент-ориентированное планирование краниальных вмешательств на основе мультимодальных медицинских данных. В зависимости от клинической задачи могут использоваться автоматизированное совмещение КТ и МРТ, коррекция МР-искажений, сегментация анатомических структур, полуавтоматическое оконтуривание опухолей и т.д. Elements Image Fusion выполняет автоматическое совмещение изображений различных модальностей с использованием алгоритма взаимной информации (mutual information), а Elements SmartBrush помогает выполнять мультимодальное оконтуривание внутричерепных опухолей.

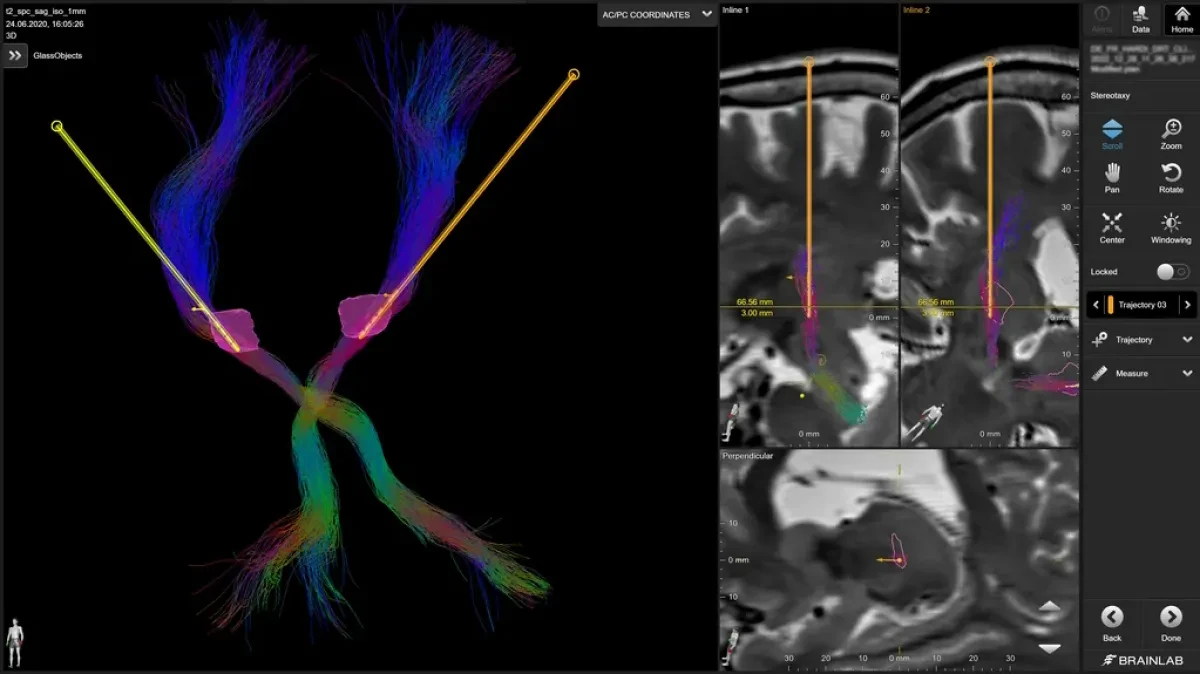

Трактография проводящих путей головного мозга Elements Fibertracking

Brainlab Elements Fibertracking предназначен для визуализации индивидуальной анатомии белого вещества на основе диффузионно-взвешенной МРТ. Модуль поддерживает детерминированную трактографию на основе DTI (диффузионно-тензорной визуализации) и вероятностную трактографию на основе CSD (constrained spherical deconvolution, ограниченной сферической деконволюции). Использование CSD позволяет учитывать несколько направлений распространения волокон, включая области с перекрещивающимися и расходящимися волокнами, а также проводить анализ проводящих путей вблизи зон отёка.

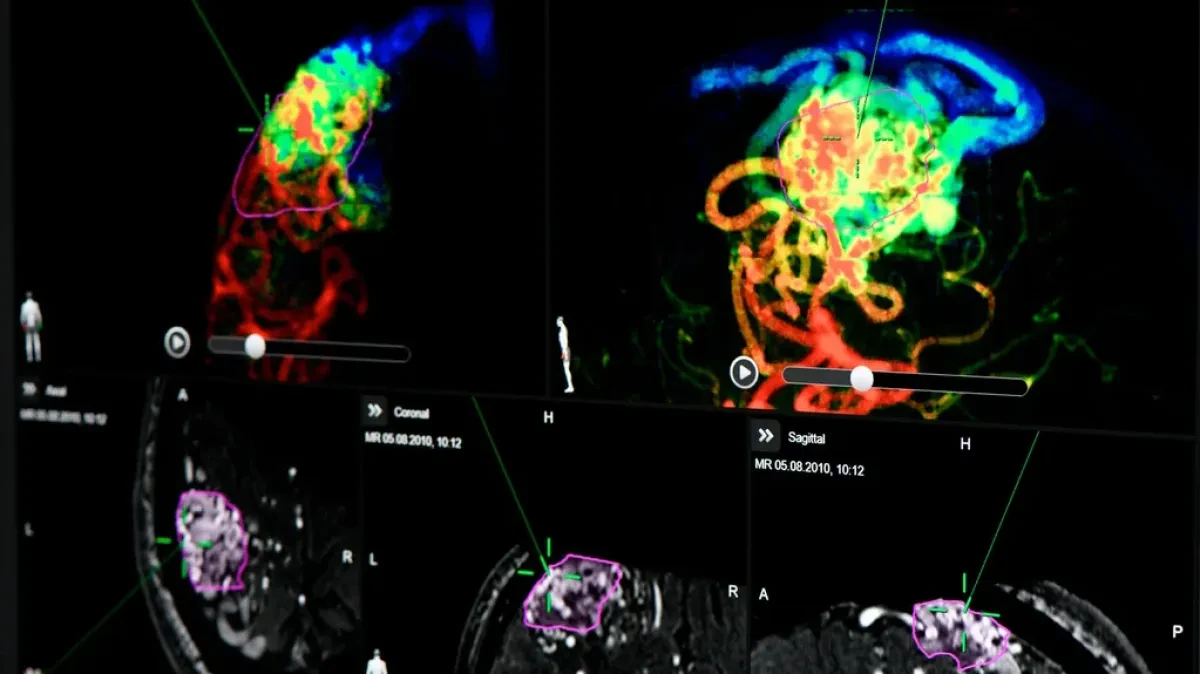

Краниальная нейронавигация с Brainlab Curve

Cranial Navigation превращает предварительно сформированную цифровую модель пациента в инструмент интраоперационной навигации. Система отслеживает положение навигационных инструментов относительно зарегистрированной анатомии и отображает клинически значимые данные в адаптированном интерфейсе, включая трехмерную анатомию, целевые структуры, запланированные траектории и результаты мультимодального планирования. В зависимости от конфигурации могут применяться surface matching с использованием Z-touch и Softouch, регистрация по анатомическим ориентирам, а также автоматическая регистрация на основе интраоперационных изображений.

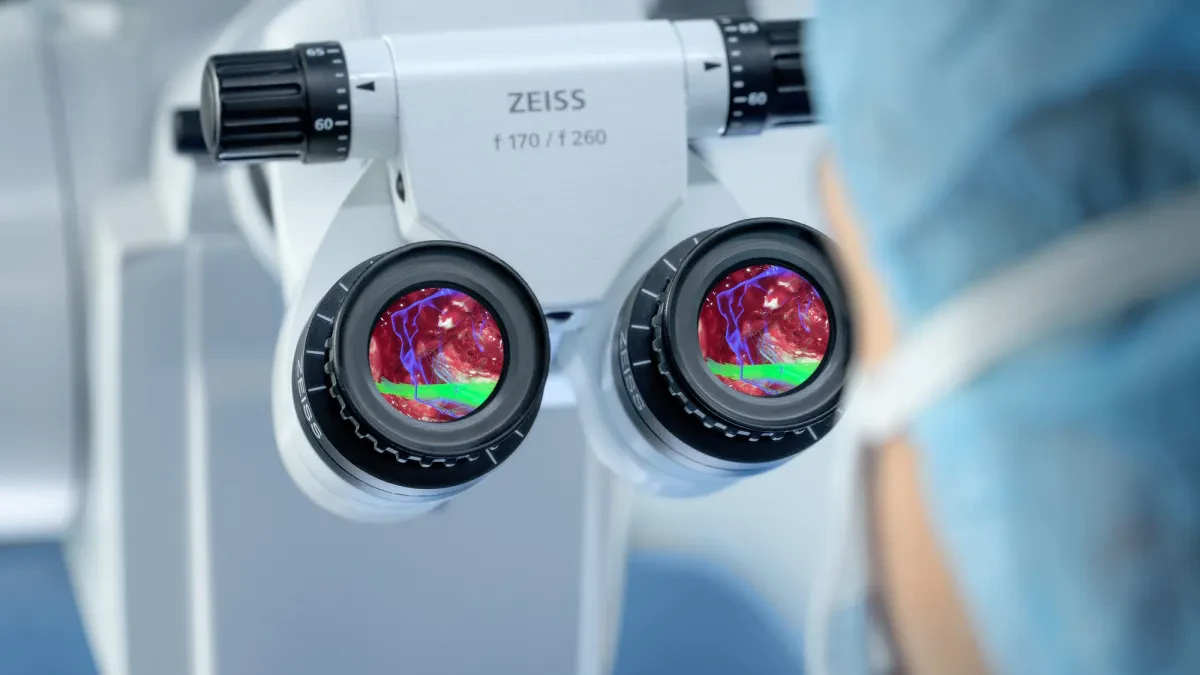

Навигация микроскопа и дополненная реальность

Microscope Navigation интегрирует навигационные данные непосредственно в оптический путь хирургического микроскопа, позволяя накладывать на изображение операционного поля виртуальные объекты — опухоль, сосудистые структуры, проводящие пути и запланированные траектории. Для краниальных вмешательств система поддерживает Augmented Reality (AR), включая отображение полупрозрачных 3D-моделей и MIP-визуализацию сосудистых структур. Это позволяет сопоставлять реальную анатомию с предварительно сегментированными объектами.

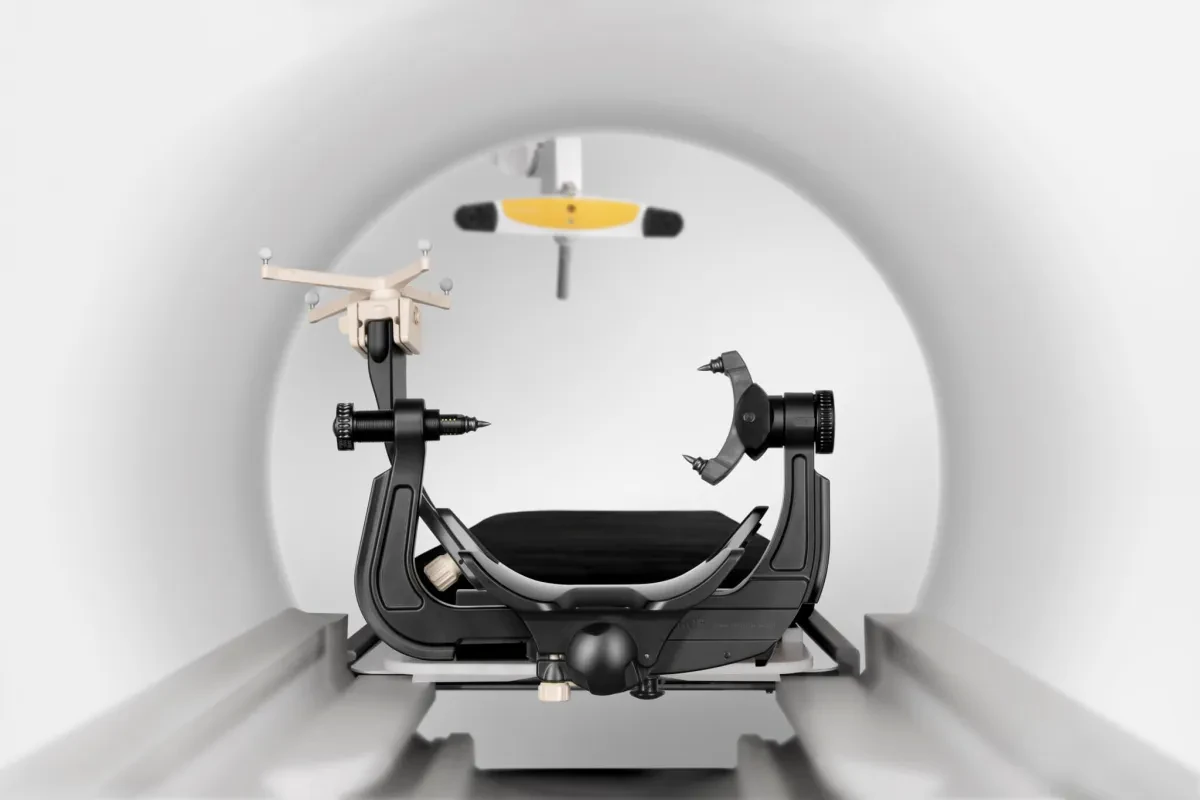

Интраоперационная МРТ с автоматической регистрацией AIR

Интеграция intraoperative MRI (iMRI) с Brainlab Curve позволяет обновлять навигационные данные непосредственно во время операции и сопоставлять их с первоначальным планом. Технология Brainlab Automatic Image Registration (AIR) автоматически регистрирует интраоперационные МР-изображения и добавляет их в навигационную систему, сохраняя исходный хирургический план. Для автоматической регистрации используются маркеры, интегрированные в специальную регистрационную матрицу, расположенную под головой пациента вблизи изоцентра МРТ.

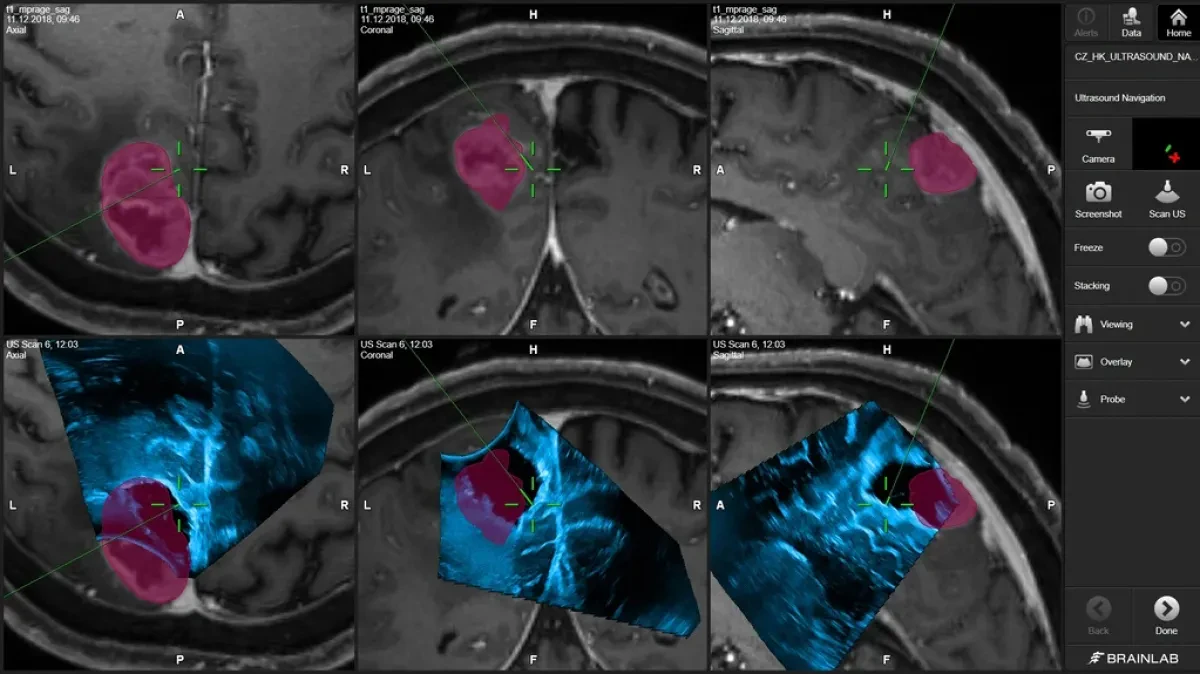

Интраоперационная ультразвуковая навигация в Brainlab Curve

Интраоперационная ультразвуковая навигация и контроль brain shift

Ultrasound Navigation дополняет нейронавигацию актуальными интраоперационными ультразвуковыми данными, что особенно важно после открытия твёрдой мозговой оболочки и в ходе резекции опухоли, когда возникает brain shift и предоперационная МРТ перестаёт полностью соответствовать текущему положению анатомических структур. 2D-изображение может накладываться на предоперационные данные, а объёмные 3D-исследования отображаться в аксиальной, корональной и сагиттальной плоскостях и использоваться для последовательной оценки хода резекции.

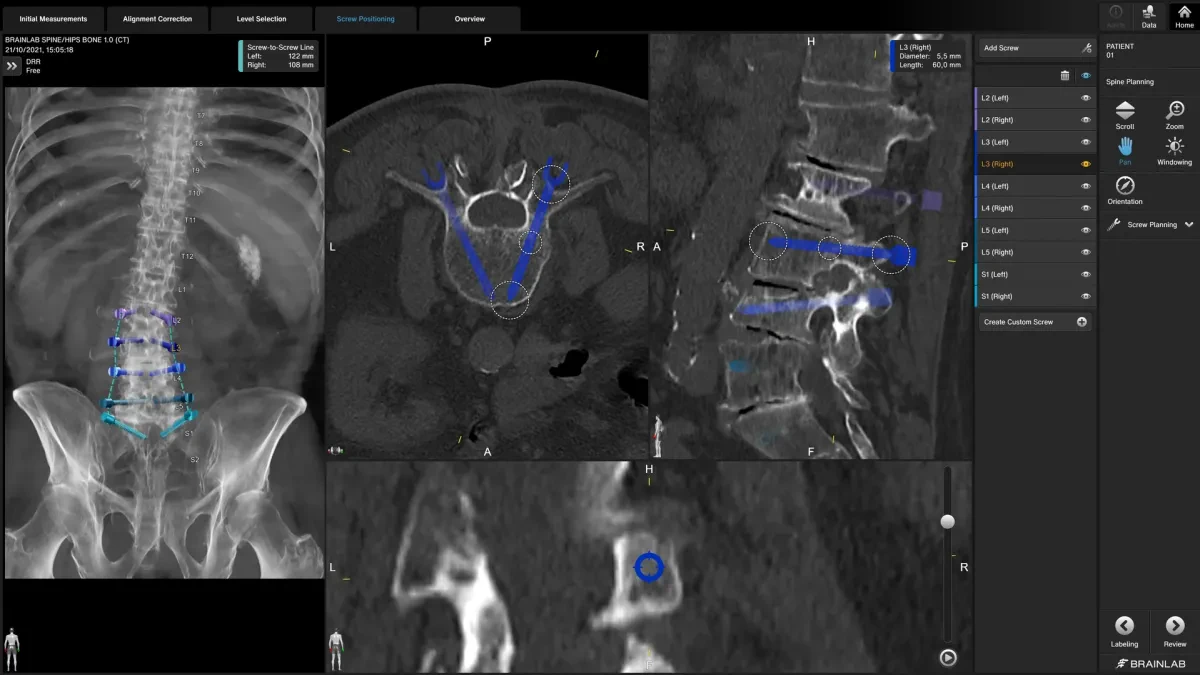

Планирование операций на позвоночнике с Spine Planning

Brainlab Spine Planning предназначен для предоперационной подготовки вмешательств на позвоночнике при дегенеративных заболеваниях, деформациях, травмах и опухолевых поражениях. Программные модули Elements обеспечивают работу непосредственно с DICOM-данными пациента, автоматическое определение и сегментацию позвонков, планирование положения имплантатов и анализ пространственного положения позвоночника. Elements Spine Planning Brainlab использует AI-алгоритмы для автоматического распознавания и маркировки позвонков от шейного отдела до крестца, а также формирования индивидуальной 3D-модели позвоночника пациента на основании 2D-изображений.

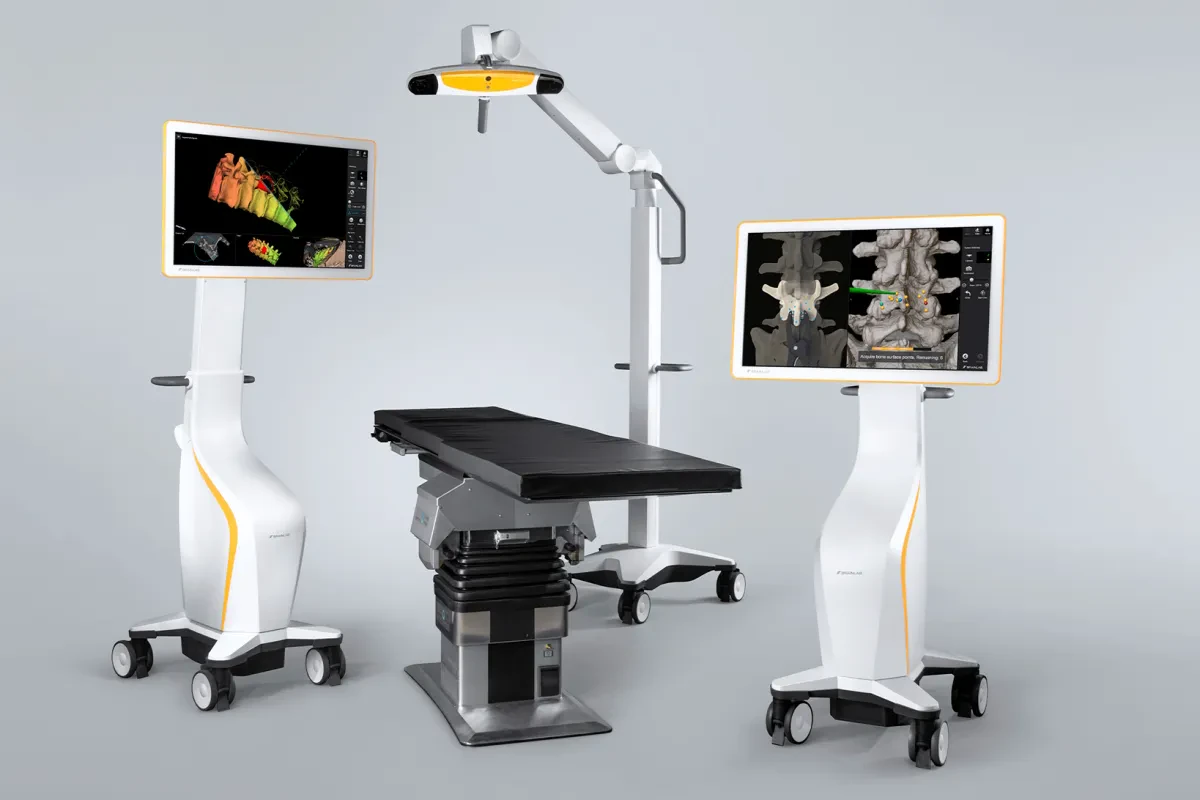

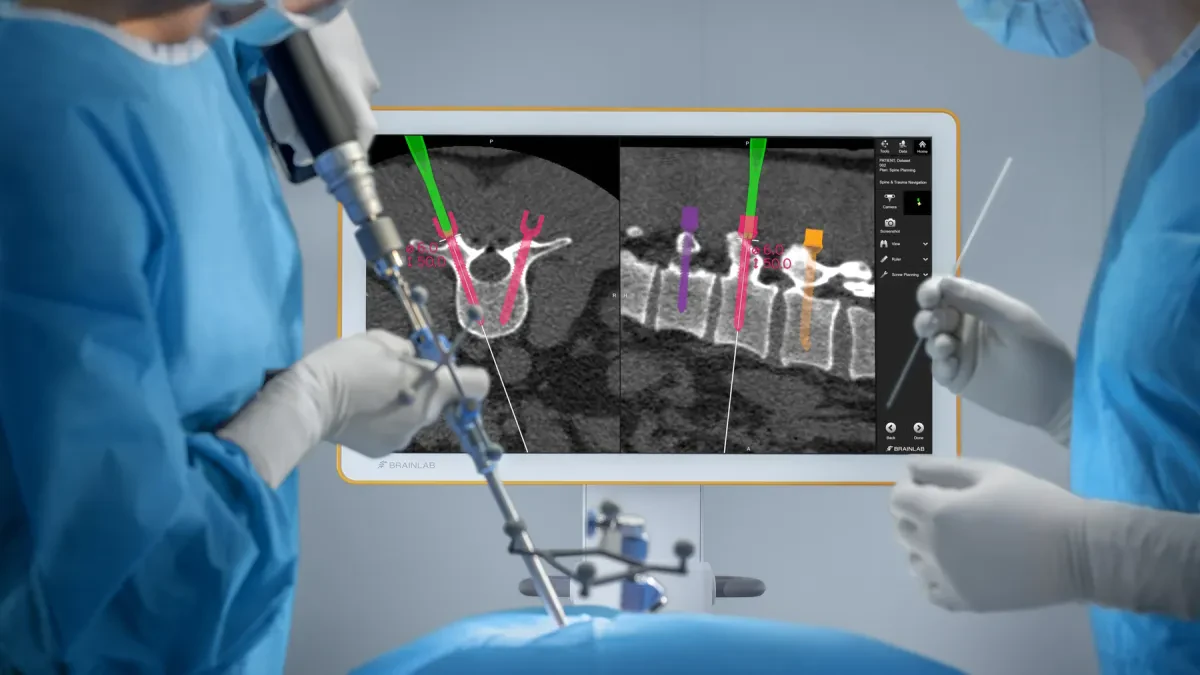

Спинальная и травматологическая навигация в системе Brainlab Curve

Спинальная и травматологическая навигация для установки имплантатов

Brainlab Spine & Trauma Navigation обеспечивает интраоперационную навигацию при открытых и малоинвазивных операциях на позвоночнике, включая установку транспедикулярных, латеральных и крестцово-подвздошных винтов, межтеловых имплантатов и других элементов спинальной фиксации. Платформа использует данные предоперационного планирования и интраоперационной визуализации для отображения положения инструментов и имплантатов относительно анатомии пациента в режиме реального времени. Навигация может работать с 3D-данными КТ, МРТ и synthetic CT, а также с 2D-изображениями и данными мобильной роботизированной системы визуализации Loop-X.

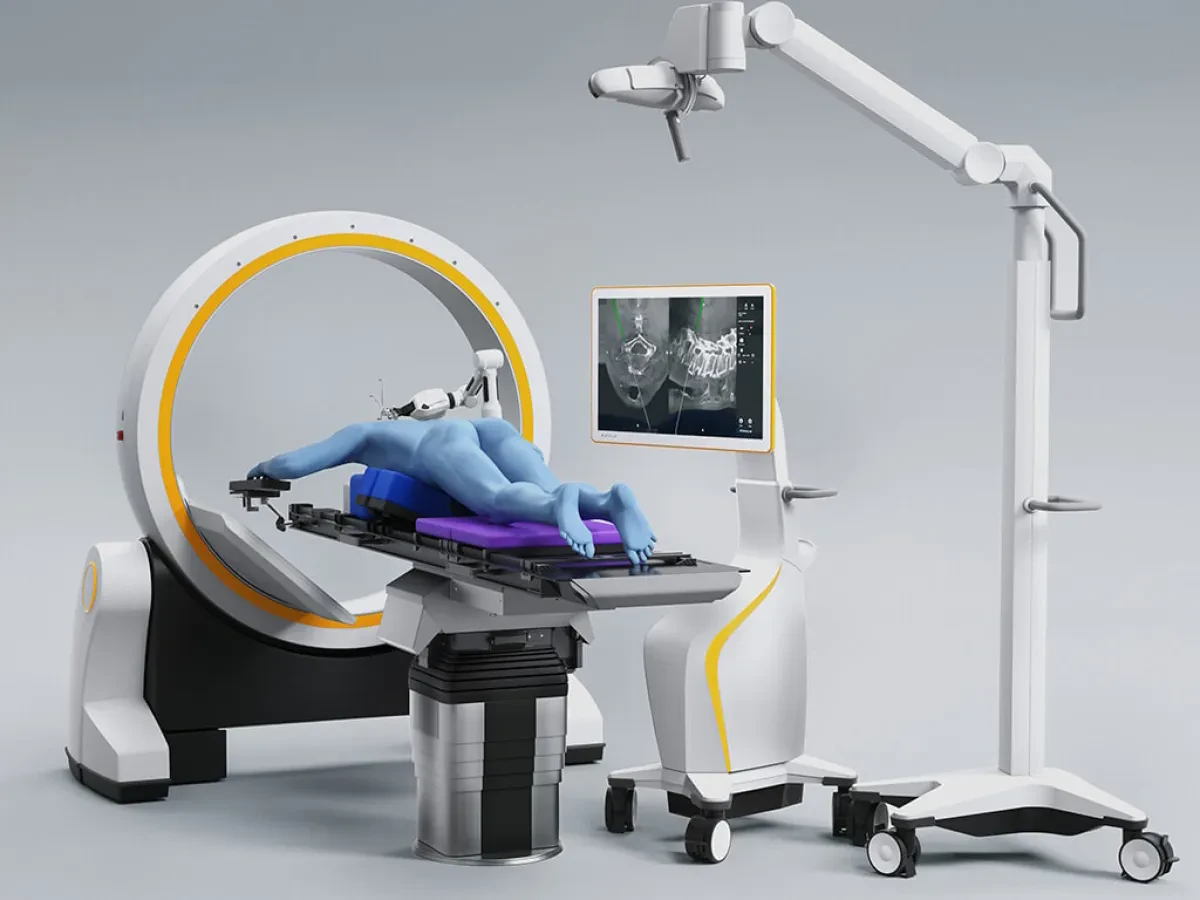

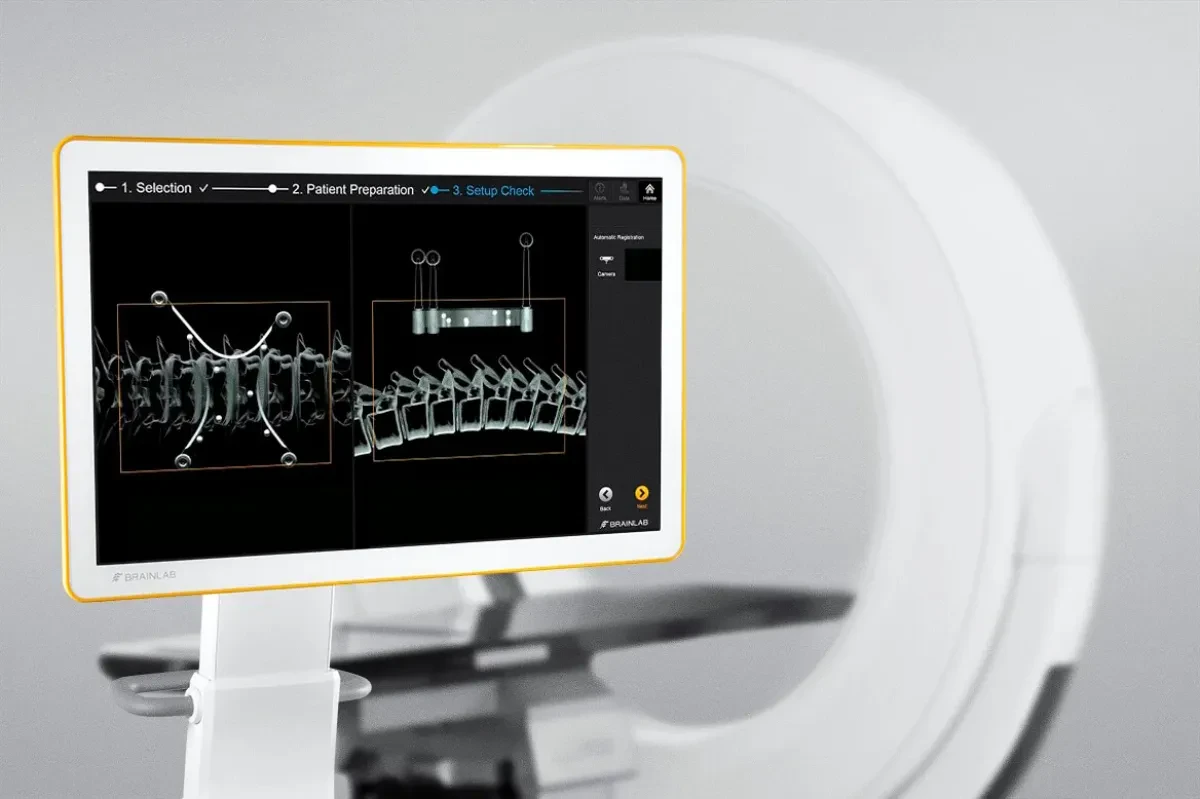

Интеграция интраоперационной визуализации в Brainlab Curve

Интеграция интраоперационной визуализации и мультимодальных DICOM-данных

В зависимости от клинического сценария в систему навигации могут включаться данные КТ, МРТ, КЛКТ, рентгенографии и интраоперационной визуализации, включая данные мобильной системы Loop-X. Ключевое значение здесь имеет не просто отображение изображений, а их использование как единого набора пространственно зарегистрированных данных. Предоперационные исследования могут сопоставляться с интраоперационными изображениями, а результаты планирования — передаваться непосредственно в навигационную среду. Это позволяет поддерживать актуальность хирургического плана при получении новых данных во время вмешательства.

Навигация в ортопедии и челюстно-лицевой хирургии

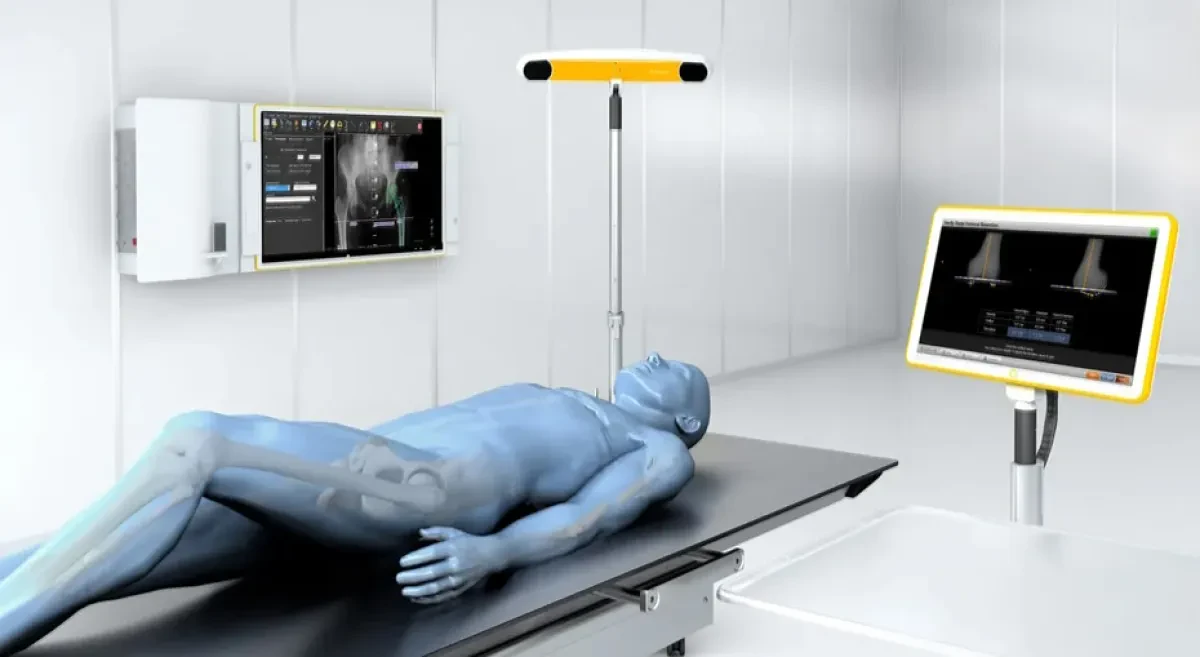

В ортопедических и челюстно-лицевых (maxillofacial) вмешательствах Curve может использоваться как навигационная платформа для пространственного сопоставления анатомии пациента, предоперационного плана и положения хирургического инструмента. Для краниомаксиллофациальной хирургии экосистема Brainlab использует автоматизированные алгоритмы распознавания потенциальных регистрационных точек, что ускоряет подготовку пациента к навигации. В результате Curve может выступать центральным интерфейсом между предоперационными КТ/КЛКТ-данными, сегментированными анатомическими структурами и интраоперационным отслеживанием инструментов.

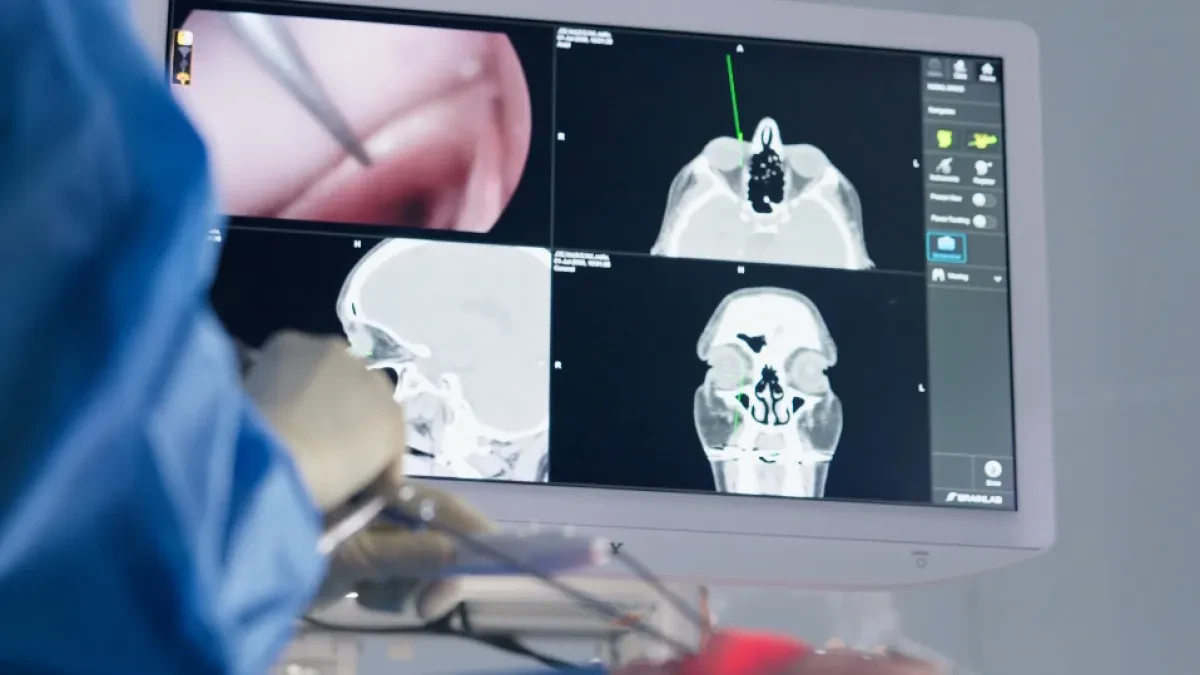

Навигация в оториноларингологии и хирургии основания черепа

Brainlab ENT Surgery Suite объединяет навигацию, 3D-визуализацию, отслеживание хирургических инструментов и интеграцию медицинских данных для ЛОР-хирургии. Система рассчитана как на стандартные, так и на сложные вмешательства, включая процедуры в анатомически труднодоступных областях и операции вблизи критически важных структур. Для ENT-навигации Brainlab использует гибридное электромагнитное и оптическое отслеживание. Электромагнитная технология позволяет работать в условиях ограниченной прямой видимости между камерой и инструментом, тогда как оптическое отслеживание обеспечивает высокую пространственную точность в соответствующих хирургических сценариях.

Эндоваскулярные вмешательства и сосудистая навигация

Brainlab Endovascular Suite представляет направление развития экосистемы Brainlab в эндоваскулярной хирургии. Производитель переносит накопленный опыт в краниальной и спинальной навигации на сосудистые вмешательства, формируя рабочее пространство, ориентированное на интеграцию данных визуализации и навигационное сопровождение процедур. Одним из представленных Brainlab решений является Vascular Navigation PAD для вмешательств при заболевании периферических артерий с использованием мобильной C-дуги. Система позволяет повторно использовать созданные во время процедуры roadmap-изображения, что потенциально уменьшает необходимость повторного введения контрастов.

Преимущества использования системы хирургической навигации Brainlab Curve

Повышение точности хирургических манипуляций за счёт пространственной навигации

Brainlab Curve обеспечивает пространственную привязку хирургических инструментов к индивидуальной анатомии пациента и отображает их положение относительно заранее сформированного хирургического плана. В результате хирург получает не только предоперационные изображения, но и актуальную информацию о положении инструмента, целевых структурах и запланированных траекториях непосредственно во время вмешательства. Особенно значима эта возможность в нейрохирургии и спинальной хирургии, где несколько миллиметров могут иметь принципиальное значение.

Снижение зависимости от повторной рентгеноскопии

При спинальных вмешательствах навигация позволяет ориентироваться на зарегистрированные 2D/3D-изображения и данные КТ или МРТ, отслеживая положение инструмента в режиме реального времени. Благодаря этому необходимость в многочисленных контрольных рентгеновских снимках может быть уменьшена. Уменьшается лучевая нагрузка и одновременно сокращается необходимость прерывать хирургический процесс для выполнения дополнительных контрольных снимков.

Сохранение актуальности навигации при изменении анатомии

Одним из фундаментальных ограничений любой навигации, основанной только на предоперационной визуализации, является изменение положения анатомических структур во время операции. В нейрохирургии наиболее известным примером является brain shift: после краниотомии и в процессе резекции положение мозга может отличаться от его положения во время предоперационной МРТ. Экосистема Brainlab позволяет компенсировать это ограничение посредством подключения интраоперационной визуализации.

Более обоснованный выбор хирургического доступа

Предоперационное планирование в Brainlab Elements позволяет сформировать трехмерное представление индивидуальной анатомии пациента и оценить предполагаемый хирургический доступ ещё до начала вмешательства. Для краниальных операций Brainlab Navigation может автоматически сегментировать кожу, кости, кортикальные сосуды и головной мозг, после чего хирург получает 3D-представление патологического очага и критических структур. Такой подход позволяет заранее оценить расположение целевой структуры относительно функционально и анатомически значимых областей, выбрать оптимальную точку доступа и определить траекторию инструмента.

Повышение информированности хирурга при работе со сложной анатомией

Одно из наиболее существенных преимуществ Brainlab Curve — возможность представить хирургическую анатомию не только в виде исходного КТ- или МР-среза, а как совокупность зарегистрированных 2D-, 3D- и сегментированных данных. В краниальной навигации Brainlab использует, например, Dynamic 3D View, Smart Approach View и Overlay Mode. Это позволяет отображать пространственное положение инструмента относительно окружающей анатомии, динамически адаптировать представление к этапу резекции и сопоставлять различные наборы данных.

Гибкая адаптация под разные хирургические сценарии

Curve не является системой, рассчитанной исключительно на один тип вмешательств. Платформа поддерживает оптическое и электромагнитное отслеживание, может работать с различными хирургическими микроскопами, интраоперационной визуализацией, роботизированными технологиями и оборудованием сторонних производителей.

Масштабируемая цифровая инфраструктура операционной

Brainlab позиционирует Curve как часть Digital O.R., поэтому её ценность выходит за рамки непосредственно навигации. Платформа может быть дополнена второй тележкой Curve, Buzz Digital O.R., планшетными устройствами и дисплеями сторонних производителей, а также интегрирована с роботизированной системой Cirq, мобильной системой интраоперационной визуализации Loop-X и технологиями дополненной реальности.

Часто задаваемые вопросы о Brainlab Curve

Что такое Brainlab Curve?

Brainlab Curve — мобильная платформа хирургии под визуализационным контролем, объединяющая хирургическую навигацию, предоперационное и интраоперационное планирование, визуализацию, интеграцию медицинских данных и оборудования операционной.

Для чего используется Brainlab Curve?

Brainlab Curve применяется для навигационного сопровождения хирургических вмешательств, прежде всего в нейрохирургии и спинальной хирургии, а при соответствующей конфигурации — в ЛОР-, челюстно-лицевой, ортопедической и других областях хирургии.

Является ли Brainlab Curve системой нейронавигации?

Да. Brainlab Curve может использоваться как платформа для краниальной нейронавигации с оптическим или электромагнитным отслеживанием, регистрацией пациента, планированием доступа и визуализацией хирургических инструментов.

Какие клинические применения поддерживает Brainlab Curve?

В зависимости от конфигурации Curve используется в краниальной и спинальной нейрохирургии, травматологии, ортопедии, челюстно-лицевой хирургии и оториноларингологии. Возможности определяются установленным программным обеспечением, инструментами и подключенным оборудованием.

Можно ли использовать Brainlab Curve в разных операционных?

Да. Curve имеет мобильную конструкцию и предназначена для перемещения между операционными. Производитель также предусматривает конфигурации с дополнительными дисплеями, Buzz Digital O.R. и оборудованием сторонних производителей.

Что такое surface matching в Brainlab Curve?

Surface matching — метод регистрации пациента по поверхности кожи, позволяющий сопоставить фактическое положение пациента с предоперационными КТ- или МР-данными без обязательного использования дополнительных регистрационных маркеров.

Использует ли Brainlab Curve оптическую навигацию?

Да. Curve может комплектоваться оптическим отслеживанием, основанным на распознавании положения навигационных инструментов камерой.

Поддерживает ли Curve электромагнитную навигацию?

Да. Brainlab предусматривает конфигурации Curve с электромагнитным (EM) отслеживанием. Это особенно полезно в ситуациях, когда прямая видимость между камерой и навигационным инструментом ограничена.

Как Brainlab Curve используется при операциях на головном мозге?

Curve отображает положение навигационных инструментов относительно индивидуальной анатомии пациента, патологического очага и запланированной траектории. Предоперационный план формируется в Elements и может использоваться непосредственно в операционной.

Можно ли использовать Curve для навигации при удалении опухолей головного мозга?

Да. Навигация позволяет сопоставлять положение хирургического инструмента с предоперационными данными и сегментированными структурами, а использование интраоперационного МРТ позволяет обновлять информацию при изменении анатомии.

Можно ли использовать Curve для функциональной нейрохирургии?

Да, при наличии соответствующего программного обеспечения Brainlab и необходимой конфигурации навигации. Экосистема Elements поддерживает различные сценарии функционального планирования и пространственной навигации.

Поддерживает ли Brainlab Curve интраоперационную ультразвуковую навигацию?

Да. Интраоперационное УЗИ может использоваться совместно с навигацией Brainlab Curve для актуализации анатомических данных и контроля изменений в ходе операции.

Можно ли использовать Brainlab Curve для операций на позвоночнике?

Да. Curve является частью экосистемы Brainlab Spine & Trauma Navigation и используется для навигационного сопровождения спинальных и травматологических вмешательств.

Для каких операций на позвоночнике подходит Brainlab Curve?

Система хирургической навигации применяется при открытых и малоинвазивных вмешательствах, включая навигацию при установке транспедикулярных, латеральных и крестцово-подвздошных винтов, межтеловых имплантатов и других элементов фиксации.

Можно ли использовать Brainlab Curve при малоинвазивной хирургии позвоночника?

Да. Навигация Brainlab Curve предназначена в том числе для MIS-процедур и позволяет ориентироваться по 3D-данным и планируемым траекториям без необходимости постоянно использовать рентгеноскопию для пространственной ориентации.

Можно ли выводить на Curve изображения хирургического микроскопа или эндоскопа?

Да. В соответствующей конфигурации Curve может отображать изображения микроскопа или эндоскопа в формате 4K, объединяя визуализацию с навигационными данными.

Совместима ли Brainlab Curve с оборудованием других производителей?

Да. Открытая архитектура Brainlab предусматривает интеграцию с интраоперационными системами визуализации (МРТ, КТ, УЗИ), микроскопами, роботизированным оборудованием и другими устройствами сторонних производителей.

Где купить Brainlab Curve в России?

Приобрести и заказать поставку системы хирургической навигации Brainlab Curve можно в компании the Expert. Специалисты компании могут подобрать конфигурацию системы с учетом профиля клиники, используемой визуализации и планируемых хирургических вмешательств.

Сколько стоит Brainlab Curve?

Стоимость зависит от комплектации системы, выбранного типа навигации, программного обеспечения Brainlab Elements, набора инструментов, интеграции с интраоперационной визуализацией и дополнительных компонентов. Точную стоимость могут рассчитать индивидуально специалисты компании the Expert под техническое задание клиники.
