Чиллеры для МРТ — что это, как выбрать и установить

Современные аппараты МРТ представляют собой высокотехнологичные системы, основанные на использовании мощного постоянного или сверхпроводящего магнитного поля, радиочастотных импульсов и сложных программных алгоритмов реконструкции изображений. Такие установки требуют не только соблюдения строгих регламентов электромагнитной безопасности и экранирования, но и обеспеченности целым рядом жизнеобеспечивающих инженерных решений.

Инфраструктурные требования для функционирования кабинета МРТ включают в себя систему электроснабжения с резервированием, надлежащую систему вентиляции, экранирующие помещения (RF-кабина), системы контроля микроклимата, а также специализированные охлаждающие комплексы. Одним из ключевых компонентов последней категории выступает чиллер — внешняя система водяного охлаждения, обеспечивающая стабильный температурный режим критически важных узлов аппарата МРТ.

Хотя чиллер для МРТ является периферийным элементом по отношению к основному диагностическому оборудованию, его значение трудно переоценить. Работа градиентных катушек, системы усиления радиочастотных сигналов, а в ряде случаев — и самого сверхпроводящего магнита сопровождается интенсивным тепловыделением. Без эффективной системы отвода тепла возможны перегрев, снижение диагностического качества изображения, сбои в работе оборудования и, в крайнем случае, аварийные отключения или повреждение дорогостоящих компонентов.

Что такое чиллер для МРТ и зачем он нужен

Высокопольные аппараты МРТ (1,5 Тл и выше), в которых используется сверхпроводящий магнит, требуют поддержания стабильной низкой температуры в диапазоне от 4 К (жидкий гелий в криостате) до +20°C в элементах системы охлаждения. Нарушение этого термобаланса грозит не только падением диагностической точности, но и выходом оборудования из строя.

Центральное звено в обеспечении этой термостабильности — это чиллер, или водоохлаждающая машина. Он служит промежуточным теплообменным узлом между элементами системы МРТ, нуждающимися в охлаждении, и внешней средой. Несмотря на внешнюю инженерную простоту, роль чиллера в работе МРТ-оборудования критически значима. Он обеспечивает отвод тепла от RF-усилителей, Gradient Power Amplifiers, охлаждаемых обмоток градиентных катушек и других узлов, генерирующих значительное количество тепла в ходе сканирования.

Роль чиллера в архитектуре МРТ

Чиллер — это автономная холодильная установка, как правило, компрессорного типа, обеспечивающая циркуляцию теплоносителя (чаще всего дистиллированной воды с ингибиторами коррозии) по замкнутому контуру. Он интегрируется в инфраструктуру аппарата МРТ не только как инженерное оборудование, но и как элемент, напрямую влияющий на стабильность магнито-резонансного сигнала, особенно в режимах длительной или высоконагруженной эксплуатации.

Нарушения термостабильности способны привести к температурным флуктуациям в градиентной системе, что, в свою очередь, вызывает фазовые искажении в получаемом изображении. В некоторых случаях возможно даже непреднамеренное отключение системы вследствие аварийной защиты от перегрева.

🛡️Если вы подбираете аппарат МРТ и хотите быть уверены, что получите действительно лучшие условия — воспользуйтесь бескомпромиссной акцией от компании the Expert: гарантия лучшей цены на аппарат МРТ.

Последствия перегрева аппарата МРТ

Перегрев — один из наиболее частых факторов, ограничивающих непрерывность и надёжность работы аппарата МРТ. На первом уровне это проявляется в виде деградации изображений: усиление шумов, артефакты движения и геометрические искажения. Это снижает диагностическую точность и увеличивает время повторных сканирований.

На более глубоком техническом уровне перегрев может нарушить работу градиентных катушек, привести к деградации электронных компонентов и, в предельных случаях, вызвать квенч аппарата МРТ — резкое испарение жидкого гелия при утрате сверхпроводимости магнита. Квенч представляет собой аварийное состояние с потенциальным риском повреждения оборудования, значительными затратами на заправку гелием и простоем в работе диагностического отделения.

Принцип работы чиллера для МРТ

Чиллер представляет собой автономную холодильную систему, основная задача которой — отвод тепловой энергии от элементов МРТ-оборудования, подверженных интенсивному тепловыделению. В основе его работы лежит принцип фазового теплоотвода, реализуемого через замкнутый холодильный цикл компрессионного типа. Это позволяет эффективно поддерживать стабильную температуру теплоносителя, циркулирующего по высокоточным системам охлаждения аппарата МРТ.

На входе в чиллер поступает теплоноситель, нагретый в результате работы градиентных катушек, радиочастотных усилителей и других компонентов. Внутри агрегата происходит отбор тепла, после чего охлаждённая жидкость вновь подаётся в систему МРТ, обеспечивая непрерывную термостабилизацию.

Компоненты и термодинамический цикл

Современные медицинские чиллеры построены по схеме, аналогичной промышленным холодильным установкам, но с учётом повышенных требований к надёжности, шуму и стабильности температур. Стандартный рабочий цикл включает четыре основных этапа: сжатие, конденсацию, дросселирование и испарение хладагента. Эти процессы реализуются при участии ключевых компонентов:

• Компрессор — сжимает хладагент, повышая его давление и температуру.

• Конденсатор — отводит тепло от хладагента во внешнюю среду (воздух или вода), переводя его в жидкое состояние.

• Расширительный клапан — снижает давление хладагента, способствуя его последующему испарению.

• Испаритель — место отбора тепла от циркулирующего теплоносителя МРТ-системы, в ходе чего хладагент испаряется, поглощая тепловую энергию.

Именно испаритель является зоной теплообмена между чиллером и системой МРТ. Через него циркулирует техническая вода или водно-гликолевая смесь, температура которой стабильно поддерживается в диапазоне, заданном производителем томографа (обычно от +15 до +22 °C с точностью до ±0,5 °C).

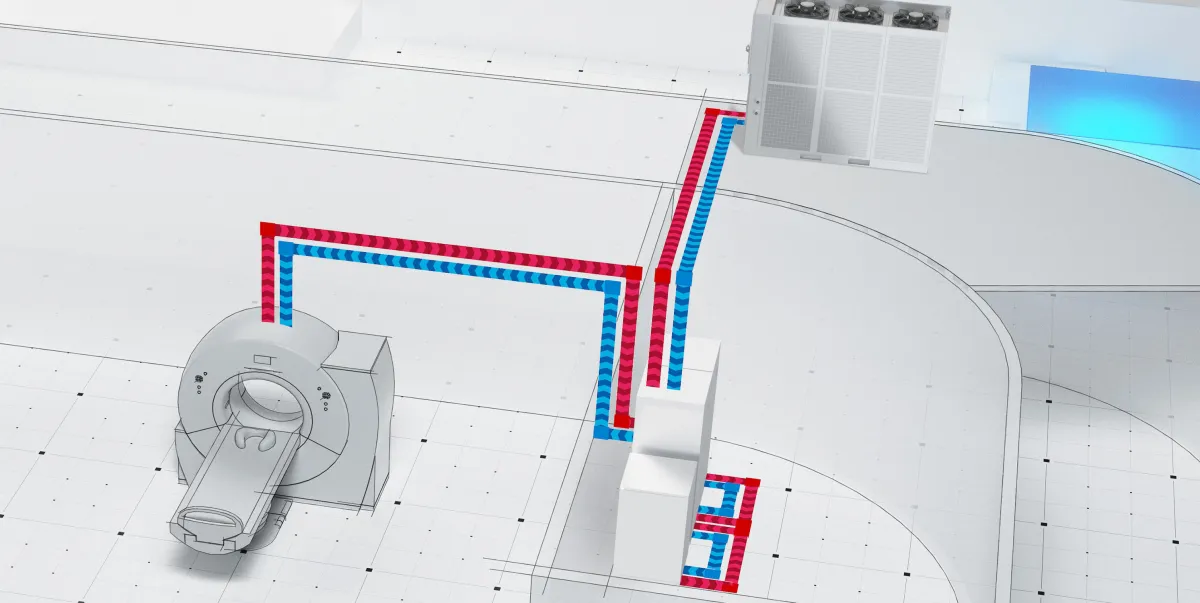

Циркуляция теплоносителя: контуры и насосные группы

Система циркуляции теплоносителя в чиллере формирует замкнутый гидравлический контур, в котором расположены насосные агрегаты, обеспечивающие постоянный расход жидкости. Давление, объёмный расход и температура контролируются с помощью встроенных датчиков и системы автоматического управления. Корректная циркуляция критически важна: как недостаточный, так и избыточный поток могут повлиять на точность терморегуляции и вызвать сбои в работе сканера.

В большинстве решений используется одно- или двухконтурная система: один контур служит для охлаждения оборудования, другой — для отвода тепла из чиллера (в окружающий воздух или систему центрального охлаждения здания). Это разделение позволяет гибко адаптировать систему к архитектуре конкретного медицинского центра.

Интеллектуальное управление и аварийная защита

Чиллеры, применяемые в сфере медицинской визуализации, оснащаются микропроцессорными системами управления, которые в режиме реального времени отслеживают ключевые параметры: температуру, давление, расход жидкости, состояние компрессора. При выходе значений за пределы допустимого диапазона система автоматически инициирует аварийную остановку или переходит в безопасный режим, предотвращая повреждение дорогостоящего оборудования.

Также предусмотрена защита от замерзания, перегрева, сухого хода насосов и отказа датчиков. Современные чиллеры могут быть интегрированы в IT-инфраструктуру медучреждения и передавать данные о состоянии в систему мониторинга инженерного оборудования.

Значение стабильности цикла для МРТ

На первый взгляд, холодильный цикл чиллера может показаться сугубо технической деталью. Однако его стабильность и непрерывность напрямую влияют на диагностическую эффективность МРТ. Даже незначительные колебания температуры градиентных катушек могут повлиять на пространственную точность или вызвать паразитные сигналы, особенно в высокочувствительных режимах (диффузионно-взвешенная визуализация, функциональная МРТ и др.).

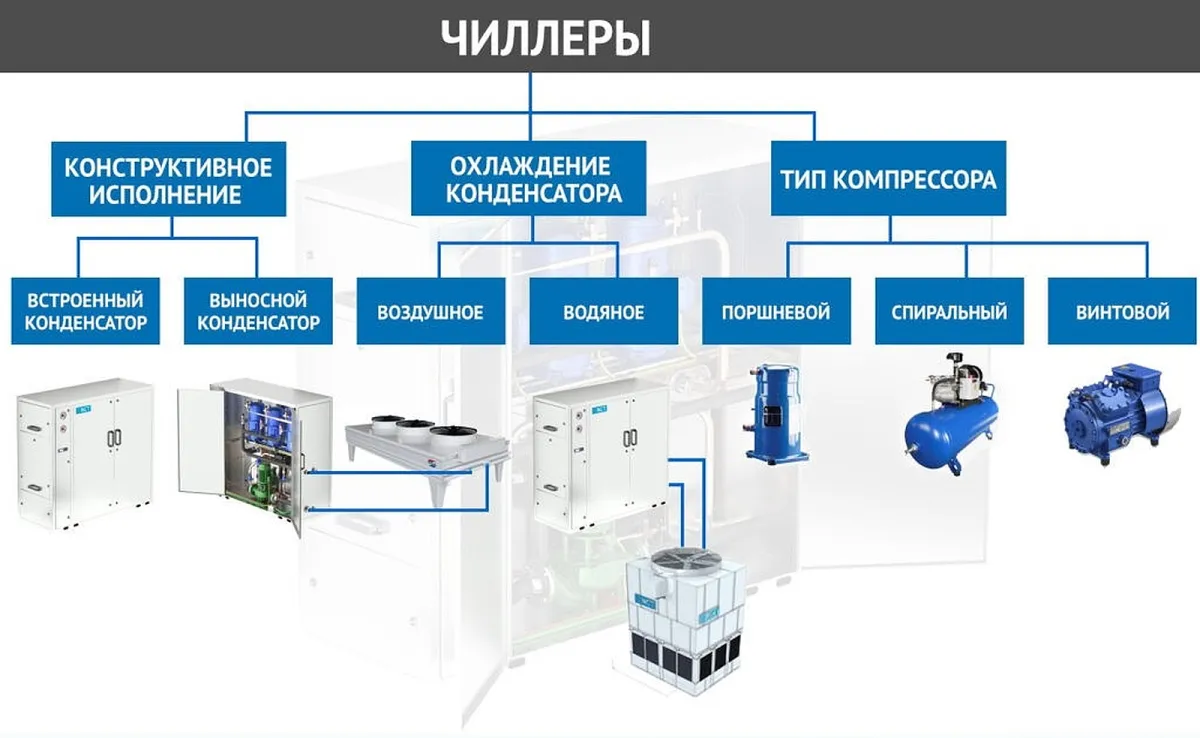

Различия в водяных и воздушных системах охлаждения для МРТ

Охлаждение в системах МРТ можно реализовать двумя принципиально разными способами: с помощью воздушного теплоотвода (air-cooled) либо водяного охлаждения (water-cooled). Оба подхода направлены на достижение одной цели — эффективное и стабильное удаление тепла, выделяемого чиллером, но отличаются как конструктивно, так и по требованиям к внешней инфраструктуре, уровню эксплуатационной надёжности и эффективности в условиях реального клинического использования.

Выбор между водяной и воздушной схемой напрямую зависит от архитектуры медицинского учреждения, климатических условий, уровня доступности инженерных коммуникаций и требований производителя аппарата МРТ.

Воздушное охлаждение: простота за счёт ресурса

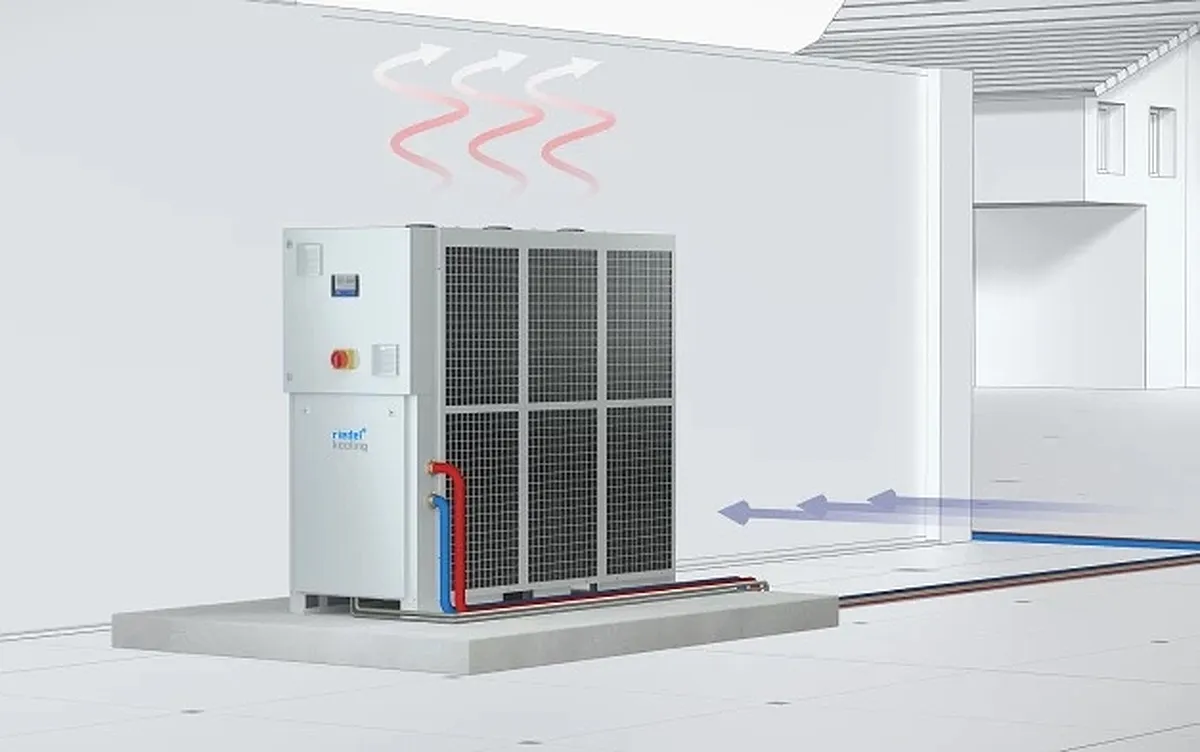

В системе воздушного охлаждения чиллер сбрасывает избыточное тепло во внешнюю среду через радиатор и вентиляторные модули, создающие воздушный поток, охлаждающий конденсатор. Такой тип конструкции предполагает размещение чиллера на открытом воздухе (крыша, наружная стена, зона технического двора) или внутри помещения при наличии эффективной системы вентиляции и теплоотвода.

К преимуществам воздушного охлаждения относят:

• Простоту инсталляции — не требует подключения к централизованной водоподготовке;

• Автономность — вся система охлаждения замкнута и независима от внешних инженерных сетей;

• Более низкие затраты на капитальный монтаж.

Однако эти плюсы уравновешиваются рядом ограничений:

• Эффективность охлаждения значительно зависит от температуры наружного воздуха. В жаркое время года производительность может снижаться, что требует увеличенного запаса мощности чиллера;

• Воздушные системы создают более высокий уровень шума, что может быть критично при размещении оборудования рядом с кабинетами врачей или зоной ожидания пациентов;

• Увеличенные габариты и требования к свободному воздухообмену ограничивают гибкость размещения.

Водяное охлаждение: инженерно сложнее, но стабильнее

Системы с водяным охлаждением используют в качестве среды для отвода тепла техническую воду, поступающую от центральной системы охлаждения здания (например, градирни или чиллера общего назначения). Конденсатор чиллера омывается водяным потоком, который забирает тепло и отводит его вне помещения — в систему центрального теплообмена или атмосферу.

Такой подход обеспечивает:

• Высокую термическую эффективность — температура воды, как правило, стабильна и ниже температуры наружного воздуха, особенно летом;

• Минимальный уровень шума — за счёт отсутствия вентиляторных узлов и ротационных воздухообменников;

• Компактность установки — чиллер может размещаться внутри здания без необходимости отвода горячего воздуха.

Однако водяные системы предъявляют повышенные требования к инфраструктуре:

• Необходимость наличия или организации системы промышленного водоснабжения;

• Чувствительность к качеству воды — необходимо применять фильтрацию, антикоррозийную обработку, контроль жесткости;

• Риск протечек или гидроударов требует внедрения дополнительных систем мониторинга и аварийного отключения.

Сравнение эксплуатационной надёжности

Водяные системы охлаждения, несмотря на более высокую сложность монтажа, обеспечивают более стабильную и предсказуемую работу МРТ-оборудования, особенно в режимах высокой нагрузки и в регионах с жарким климатом. Воздушные чиллеры чаще используются в небольших центрах или при отсутствии центральной инженерной инфраструктуры.

В долгосрочной перспективе водяное охлаждение демонстрирует лучшую энергоэффективность, меньший износ оборудования и более высокий уровень отказоустойчивости. Особенно это критично при круглосуточной эксплуатации томографа или при проведении исследований, чувствительных к стабильности параметров сканера (например, функциональная МРТ, спектроскопия, прецизионная онкология).

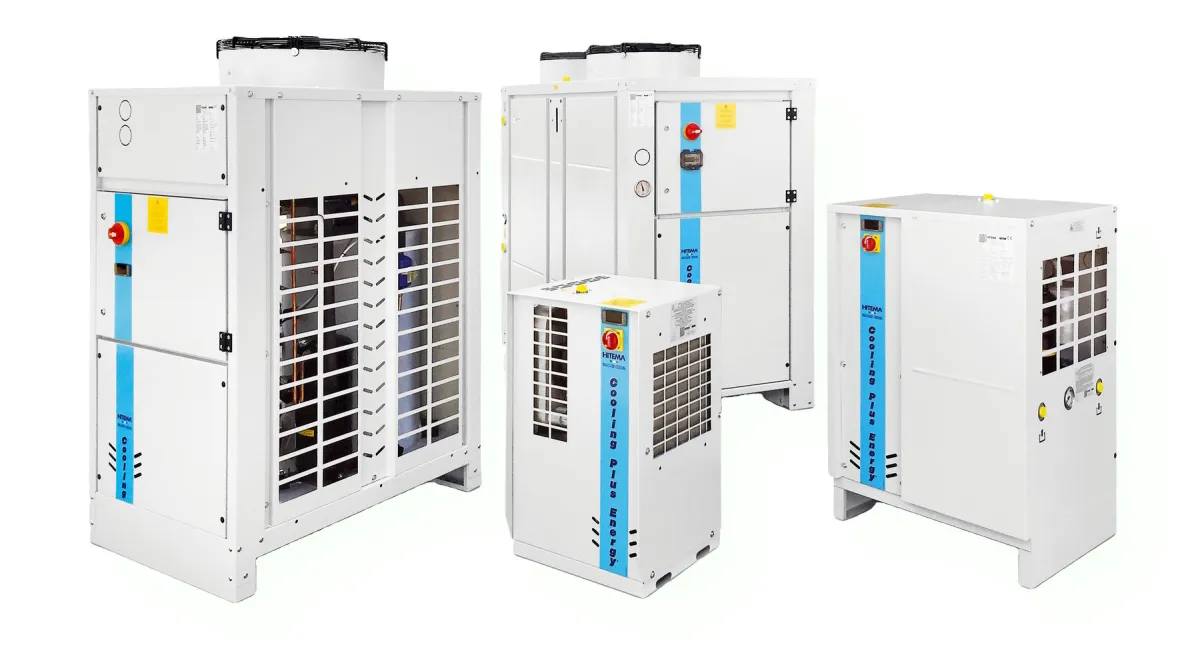

Критерии выбора чиллера для МРТ

Чиллер для МРТ — это не просто холодильная машина, а элемент критической инженерной инфраструктуры, работа которого напрямую влияет на стабильность и безопасность всего томографического комплекса. Поэтому его выбор не может основываться на общих показателях производительности, как в случае с промышленными холодильными системами. Здесь требуется точное соответствие техническим требованиям конкретной модели МРТ, учёт условий эксплуатации, архитектуры здания и даже климатической зоны.

Ниже рассматриваются ключевые параметры, на которые следует опираться при выборе чиллера для МРТ аппарата.

1. Холодопроизводительность и температурный режим

Центральный параметр при выборе — это холодопроизводительность, выражаемая в киловаттах (кВт) или BTU/h. Она должна не просто соответствовать тепловой нагрузке системы, а обеспечивать достаточный запас производительности (обычно 10–20%) для компенсации климатических колебаний, увеличенной интенсивности сканирования или старения компонентов.

В большинстве случаев для аппаратов МРТ 1,5–3 Тл требуются чиллеры мощностью от 6 до 15 кВт с возможностью поддерживать температуру теплоносителя в диапазоне от +15°C до +22°C с точностью до ±0,5°C. Стабильность температурного режима критична: колебания даже в пределах одного градуса могут повлиять на точность позиционирования градиентного поля и генерацию артефактов.

2. Тип охлаждения: водяное или воздушное

Как было подробно рассмотрено ранее, выбор между воздушной и водяной системой охлаждения напрямую влияет на устойчивость работы оборудования и организацию инфраструктуры. Если здание оснащено централизованной системой водоохлаждения, предпочтение следует отдавать водяным чиллерам. В автономных установках, особенно в регионах с умеренным климатом, может быть целесообразно использовать воздушное охлаждение, при условии достаточного воздухообмена и наличия пространства.

3. Уровень шума

В медицинских учреждениях, особенно в многопрофильных клиниках и частных диагностических центрах, акустические характеристики оборудования имеют значение не только для комфорта, но и для соблюдения санитарных норм. Чиллеры с воздушным охлаждением могут создавать шум в диапазоне 60–75 дБ(A), что требует размещения за пределами помещений с пребыванием персонала или использования шумозащитных кожухов. Для внутренних установок или установки вблизи кабинета МРТ следует выбирать модели с пониженным уровнем шума — не более 55 дБ(A).

4. Надёжность и отказоустойчивость

Аппарат МРТ — это оборудование, от которого зависит здоровье и жизнь пациентов. Поэтому простои из-за отказа чиллера недопустимы. При выборе системы особое внимание следует уделять:

• Наличию двойных насосов (основного и резервного);

• Поддержке работы при перепадах напряжения и кратковременных сбоях электроснабжения;

• Системе автоматической диагностики и сигнализации;

• Возможности удалённого мониторинга состояния агрегата;

• Устойчивости к колебаниям внешней температуры (особенно в случае воздушного охлаждения).

Многие производители предлагают чиллеры для МРТ с промышленным уровнем надёжности (industrial-grade), предназначенные для непрерывной работы 24/7, что особенно важно при интенсивной эксплуатации томографа.

5. Совместимость с конкретной моделью МРТ

Каждый производитель МРТ (Siemens, GE, Philips, Canon и др.) указывает в технической документации точные требования к охлаждающей системе: температуру, давление, допустимый расход, тип теплоносителя, уровень вибрации и допустимую задержку запуска. Несоблюдение этих требований может привести к снижению гарантийных обязательств или отказу в технической поддержке. Некоторые поставщики чиллеров сертифицированы производителями аппаратов МРТ как совместимые (approved vendors), и такие системы предпочтительнее при закупке.

6. Сервисное обслуживание и доступность запчастей

Даже самый надёжный чиллер требует регулярного технического обслуживания: проверки давления, замены фильтров, контроля герметичности и работоспособности датчиков. При выборе следует учитывать:

• Наличие сервисных центров в регионе;

• Доступность оригинальных расходных материалов и запчастей;

• Возможность заключения договора на регламентное обслуживание.

Особенно важно, чтобы поставщик обеспечивал сжатые сроки ремонта или замены оборудования, так как длительный простой МРТ связан с прямыми финансовыми потерями и нарушением расписания исследований.

Требования к помещению и коммуникациям

Надёжная работа чиллера невозможна без предварительно подготовленного помещения и соответствующей инженерной инфраструктуры. Ошибки на этапе проектирования площадки размещения и подключения коммуникаций могут привести к нестабильной работе аппарата МРТ, нарушению гарантийных условий, преждевременному износу компонентов и затруднениям при сервисном обслуживании. Именно поэтому этап интеграции чиллера должен начинаться задолго до его установки — на стадии проектирования МРТ-кабинета и технического помещения.

Общие требования к помещению для установки чиллера

В зависимости от типа охлаждения (воздушное или водяное) чиллер может размещаться внутри здания (техническое помещение, машинное отделение) или на открытом воздухе (крыша, технический двор, внешняя стена). В обоих случаях необходимо соблюдение ряда ключевых условий:

• Температурный режим: при внутренней установке температура в помещении не должна превышать +35 °C. Повышенная температура ухудшает эффективность теплообмена и может привести к перегрузке компрессора.

• Вентиляция: требуется приточно-вытяжная вентиляция, обеспечивающая кратность воздухообмена не менее 5–6 раз в час. Особенно критично для воздушных чиллеров.

• Габаритный запас: вокруг чиллера должен быть обеспечен свободный доступ (не менее 600 мм со всех сторон) для технического обслуживания, демонтажа узлов и контроля за состоянием агрегата.

• Виброизоляция: чиллер должен устанавливаться на виброизолирующее основание, исключающее передачу колебаний на конструкции здания и близлежащие медицинские помещения, особенно — зал МРТ.

• Шумоизоляция: при размещении внутри здания необходимо предусмотреть акустическую защиту (шумопоглощающие панели, кожухи), особенно при уровне звуковой эмиссии выше 60 дБ(A).

Требования к электропитанию чиллера

Чиллер относится к категории энергоёмкого оборудования, и требования к электропитанию должны быть учтены на стадии проектирования.

• Выделенная линия электропитания: желательно подключение по трёхфазной схеме (380 В), с автоматическим выключателем соответствующего номинала.

• Резервное питание: при работе с МРТ в круглосуточном режиме рекомендуется предусмотреть источник бесперебойного питания (ИБП) или резервный генератор, обеспечивающий хотя бы кратковременное питание чиллера.

• Заземление: обязательно наличие надёжного заземления в соответствии с нормами электробезопасности, особенно при установке чиллера внутри медицинского учреждения.

• Электромагнитная совместимость: в зоне МРТ-оборудования следует применять экранированные кабели и фильтры, чтобы исключить ЭМИ от чиллера, способное влиять на качество сигнала.

Водоснабжение и водоотведение (для водяных систем)

Если используется чиллер с водяным охлаждением, то требуется подвод следующих инженерных линий:

• Подключение к системе технического водоснабжения с температурой воды, как правило, не выше +30 °C;

• Расход воды должен соответствовать паспортным требованиям — в среднем от 1 до 2 м³/ч;

• Качество воды: должна использоваться умягчённая и фильтрованная вода, с минимальной минерализацией и контролем уровня pH, во избежание накипи, коррозии и кавитации;

• Наличие фильтрации и байпаса: желательно предусмотреть фильтр грубой очистки и обводную линию на случай промывки или аварийного режима;

• Сливной трубопровод: необходима система отведения конденсата и аварийного слива с подключением к канализации, оборудованной обратным клапаном.

Гидравлические соединения и теплоноситель

Для циркуляции охлаждающей жидкости между чиллером и аппаратом МРТ используются гибкие или жёсткие трубопроводы, обычно из меди, нержавеющей стали или армированных шлангов. Следует учитывать:

• Минимальные перепады давления: избыточное гидравлическое сопротивление может нарушить циркуляцию и вызвать тревожные сигналы в системе МРТ;

• Изоляция труб: особенно в прохладных помещениях и при использовании гликоля — для исключения образования конденсата;

• Материалы, совместимые с МРТ: исключение ферромагнитных элементов вблизи зоны сканирования;

• Контроль утечек: системы с высоким уровнем автоматизации могут быть оснащены датчиками протечек и аварийного отключения.

Сети мониторинга и интеграции

Современные чиллеры всё чаще поставляются с возможностью интеграции в IT-систему учреждения (Modbus, BACnet, SNMP и др.). При проектировании необходимо предусмотреть:

• Линии передачи данных от чиллера к инженерному серверу;

• Видеонаблюдение (если чиллер размещён вне здания);

• Возможность удалённого оповещения о неисправностях (SMS, e-mail, SCADA-платформы).

Климатические особенности

Размещение чиллера на открытом воздухе требует учёта регионального климата:

• В холодных зонах — защита от замерзания теплоносителя (использование гликоля, обогрев контуров);

• В жарких регионах — расчёт производительности чиллера должен учитывать температуру окружающей среды до +40 °C и выше.

Инженерная подготовка помещения под чиллер для МРТ — это не второстепенный вопрос, а фундаментальная основа стабильной и безопасной работы всего комплекса. Невыполнение даже одного из условий (недостаточная вентиляция, скачки напряжения, вибрации или нарушение гидравлики) может привести к перебоям, ухудшению качества изображений и дорогостоящим поломкам. Поэтому этап проектирования и подготовки коммуникаций требует обязательного привлечения специалистов в области медицинской инженерии, а также соблюдения рекомендаций как производителя МРТ, так и поставщика чиллера.

Монтаж и ввод в эксплуатацию чиллера для МРТ

Установка чиллера для МРТ — это не рутинная инженерная процедура, а критически важный этап, напрямую влияющий на надёжность всей диагностической системы. Ошибки, допущенные на стадии монтажа, могут нивелировать даже самые точные расчёты и привести к системным сбоям, ухудшению качества изображений и аварийному отключению томографа. Поэтому монтажные и пуско-наладочные работы должны выполняться только специализированными организациями с опытом работы с медицинским оборудованием высокого класса.

Этап 1: Приёмка оборудования и подготовка площадки

Перед началом монтажа проводится визуальный и технический осмотр чиллера: проверяется целостность упаковки, отсутствие механических повреждений, соответствие паспортных данных спецификации. Одновременно проводится финальная проверка подготовленного помещения:

• наличие необходимых инженерных коммуникаций (электроснабжение, заземление, вентиляция, водоснабжение — при водяной системе);

• достаточное пространство для размещения и обслуживания оборудования;

• завершённость строительных и отделочных работ, исключающих загрязнение внутренних элементов чиллера пылью или строительным мусором.

Этап 2: Механическая установка

После доставки чиллер транспортируется до места установки с учётом всех требований к безопасности и сохранности (особенно для моделей с чувствительными виброизолирующими элементами).

При установке:

• используется виброизолирующее основание (эластомерные опоры, антивибрационные плиты);

• обеспечивается ровная горизонтальная плоскость для равномерной работы компрессора и насосов;

• выполняется жёсткая или гибкая фиксация гидравлических и электрических линий во избежание натяжений и перекосов;

• монтируются дренажные каналы, если чиллер установлен внутри помещения, и есть риск конденсации.

Этап 3: Подключение коммуникаций

В зависимости от конфигурации чиллера осуществляется подвод следующих систем:

• Электропитание — строго по спецификации производителя: трёхфазное или однофазное питание с заземлением и УЗО;

• Слаботочные цепи — подключения к системам диспетчеризации, сигнализации, удалённого мониторинга;

• Гидравлика — соединение с подающим и возвратным контуром теплоносителя (чаще всего через быстросъёмные фитинги или фланцевые соединения);

• Контур водоохлаждения — при водяной схеме: подключение к внешнему источнику воды и сливу;

• Слив конденсата — с обязательной установкой сифона и обратного клапана для исключения запахов и гидроударов.

Все соединения проверяются на герметичность, наличие заземления и соответствие проектной схеме.

Этап 4: Заполнение и промывка системы

Перед первым запуском гидравлический контур должен быть тщательно промыт и заполнен сертифицированным теплоносителем:

• при использовании воды — фильтрованной, деминерализованной, с контролем pH и электропроводности;

• при использовании водно-гликолевой смеси — с учётом температур наружного воздуха и концентрации антифриза;

• при необходимости — добавляются ингибиторы коррозии и биоциды.

Контур заполняется без образования воздушных пробок, с обязательной продувкой и развоздушиванием всех точек.

Этап 5: Пуско-наладочные работы

Пуско-наладка проводится в присутствии технического специалиста производителя чиллера (или сертифицированного представителя). Основные шаги:

1. Первичный запуск с холостым ходом;

2. Проверка компрессора, насосов, датчиков, автоматики;

3. Калибровка температурных и напорных характеристик;

4. Проверка стабильности заданной температуры при различных нагрузках;

5. Подключение и тестирование сигналов тревог и аварийных защит;

6. Настройка протоколов передачи данных (Modbus, SNMP и др.) при необходимости интеграции в систему мониторинга объекта.

Осуществляется документирование всех параметров запуска (параметры давления, температуры, токи потребления, характеристики отклика систем автоматики). Эти данные прилагаются к акту ввода в эксплуатацию и служат базовой точкой для последующего сервисного обслуживания.

Этап 6: Синхронизация с аппаратом МРТ

После подтверждения корректной работы чиллера осуществляется подключение к томографу. Это особенно важно, так как многие аппараты МРТ имеют встроенные механизмы самодиагностики охлаждения. При недостаточной циркуляции, отклонении температуры или задержке запуска может автоматически сработать аварийная блокировка томографа.

Система МРТ тестируется в режимах прогрева, стандартного сканирования и в условиях максимальной нагрузки (например, при последовательностях с высокой интенсивностью градиентных импульсов). Цель — убедиться в стабильности теплового режима и отсутствии артефактов.

Этап 7: Документирование и инструктаж

По завершении монтажа составляется полный пакет технической документации:

• Акт монтажа и ввода в эксплуатацию;

• Протоколы испытаний и калибровки;

• Схемы подключения и топология размещения;

• Гарантийные документы;

• Журнал технического обслуживания;

• Инструкции по эксплуатации и обучающие материалы для инженеров медучреждения.

Дополнительно проводится инструктаж персонала, ответственного за мониторинг состояния чиллера, включая процедуры ежедневного осмотра, допустимые отклонения и действия в аварийной ситуации.

Наиболее частые ошибки при эксплуатации чиллеров для МРТ

Надёжность и стабильность функционирования чиллера напрямую влияет на работоспособность магнитно-резонансного томографа. Однако даже при наличии качественного оборудования и грамотного проектирования системы охлаждения, эксплуатационные ошибки могут привести к сбоям, нарушению терморежима и, в критических случаях, к дорогостоящим простоям аппарата. Ниже рассмотрим ключевые, наиболее часто встречающиеся ошибки, наблюдаемые в практике технического обслуживания аппарата МРТ.

1. Нерегулярное техническое обслуживание и отсутствие регламентных проверок

Часто эксплуатационные службы, особенно в учреждениях с ограниченным техническим персоналом, недооценивают важность планового обслуживания чиллера. Засорение фильтров, деградация теплообменников, снижение эффективности компрессоров — всё это может накапливаться бессимптомно, до момента критического отказа.

Регламентный осмотр, очистка теплообменников, проверка параметров циркуляции теплоносителя, замер давления и температур на входе/выходе — это неформальные рекомендации, а требования надёжной эксплуатации, прописанные производителями.

2. Неправильный выбор теплоносителя или его несвоевременная замена

Некоторые эксплуатационные службы используют водопроводную воду вместо специально подготовленного теплоносителя, что приводит к образованию накипи, коррозии и зарастанию внутренних каналов трубопроводов. Также критично важно следить за сроком службы антифриза в зимний период — деградировавшая жидкость теряет теплопроводность и может привести к замерзанию системы.

3. Пренебрежение требованиями к температурным допускам

Многие чиллеры, особенно маломощные, имеют заданный температурный диапазон эксплуатации. Превышение температуры окружающей среды летом или работа в неотапливаемом помещении зимой приводит к нестабильной работе, «залипанию» компрессора, снижению эффективности теплообмена.

Также стоит учитывать, что терморежим должен быть постоянным — резкие перепады температур негативно влияют на стабильность сверхпроводящего магнита МРТ и приводят к перерасходу жидкого гелия.

4. Неправильное подключение гидравлических и электрических коммуникаций

Ошибки при монтаже, особенно в части направления потока (вход/выход), диаметра трубопроводов, недопустимых изгибов или отсутствия байпасов, приводят к гидравлическому сопротивлению, кавитации и нарушению циркуляции. Не меньше проблем вызывает подключение чиллера к электросети без учёта пусковых токов или без стабилизатора, особенно в старом фонде зданий.

5. Размещение чиллера в неподходящих условиях

Размещение чиллера в плохо проветриваемом помещении, без свободного доступа к узлам обслуживания или рядом с теплогенерирующим оборудованием ведёт к локальному перегреву и снижению эффективности теплоотдачи. Также критично следить за уровнем вибраций — чиллер, особенно с воздушным охлаждением, должен быть установлен на антивибрационных опорах и изолирован от резонансных структур.

6. Игнорирование сигналов тревоги и ошибок на панели управления

Современные чиллеры оснащаются системой самодиагностики и индикации ошибок. Однако на практике часто бывает, что тревожные сигналы (например, пониженный уровень жидкости, превышение давления или температуры) игнорируются вплоть до аварийного отключения. Это не только повышает риск повреждения оборудования, но и значительно сокращает его ресурс.

---

Чиллеры для МРТ — это не просто дополнительное оборудование, а критически важная часть всей системы, обеспечивающая стабильность, точность и безопасность работы магнитно-резонансного томографа. Поддержание заданного температурного режима сверхпроводящего магнита, RF-систем, усилителей и других компонентов — задача, от решения которой напрямую зависит надёжность диагностики и срок службы оборудования.

Выбор чиллера должен начинаться с понимания конкретных требований аппарата МРТ: мощность охлаждения, тип теплоносителя, температурный диапазон, условия размещения и интеграция в инфраструктуру учреждения. Универсальных решений не существует — оборудование подбирается индивидуально, с учётом модели томографа, архитектуры здания, климатических условий региона и возможностей технического персонала.

Установка чиллера требует высокой точности: от правильной прокладки гидравлических и электрических линий до обеспечения условий вентиляции, шумоподавления и виброизоляции. Даже незначительные отклонения от требований могут привести к нестабильной работе системы, выходу из строя дорогостоящего оборудования и простою кабинета МРТ.

Не менее важно — грамотное и регулярное обслуживание чиллера. На практике именно эксплуатационные ошибки и пренебрежение регламентами чаще всего становятся причиной поломок. Внимательное отношение к состоянию теплоносителя, фильтров, уровню давления, температурным показателям и сигналам тревоги — залог стабильной и надёжной работы всей аппарата МРТ.

Таким образом, чиллер — это не вспомогательный элемент, а полноценный участник технологической цепочки, на котором держится устойчивость и точность всей диагностики. Его выбор, установка и обслуживание требуют профессионального подхода, технической дисциплины и чёткого соблюдения рекомендаций производителей как самого чиллера, так и томографа.

Только в этом случае можно рассчитывать на бесперебойную работу оборудования, высокое качество визуализации и долгий срок службы всего аппарата МРТ
