Магнитно-резонансная томография (МРТ) занимает ключевую позицию среди современных методов лучевой диагностики, обеспечивая неинвазивную, высокоразрешающую визуализацию мягкотканевых структур организма. Благодаря своей способности к многоплоскостной реконструкции, отсутствии ионизирующего излучения и высокой чувствительности к патологическим изменениям, МРТ стала незаменимой в диагностике неврологических, ортопедических, сосудистых, онкологических и абдоминальных заболеваний.
Современный аппарат МРТ представляет собой сложный инженерно-физический комплекс, сочетающий в себе сверхпроводящие магнитные системы, радиочастотные (РЧ) катушки, системы градиентов, охлаждающее криогенное оборудование и чувствительную вычислительную электронику. Такие устройства предъявляют крайне высокие требования к экранированию, электромагнитной совместимости, виброизоляции, климатическим условиям и архитектурной конфигурации помещений.
Ошибки на стадии проектирования и обустройства кабинета МРТ чреваты не только
нарушениями в работе аппарата, но и угрозами безопасности (например, неконтролируемое перемещение ферромагнитных объектов в зоне действия постоянного магнитного поля), юридическими последствиями (включая нарушение санитарных и строительных нормативов), а также значительными финансовыми издержками, связанными с переделкой инфраструктуры или простоем аппарата.

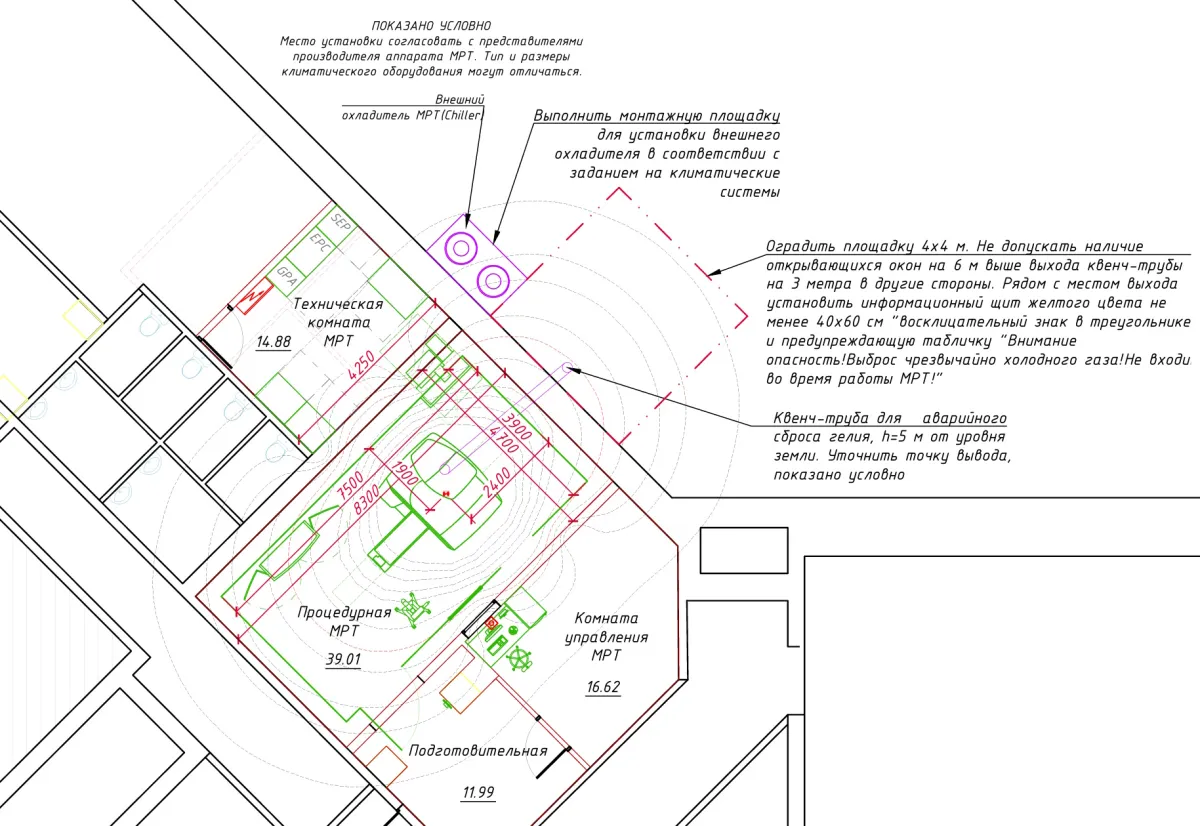

Рекомендации к размещению аппарата МРТ
Проектирование и размещение кабинета МРТ требует соблюдения комплекса инженерно-архитектурных, санитарно-гигиенических и эксплуатационных требований. Выбор местоположения аппарата МРТ в структуре лечебного учреждения существенно влияет на безопасность пациентов и персонала, стабильность функционирования системы, а также на стоимость реализации проекта.
Общие требования к зданию и конструктиву
Тип здания: Размещение кабинета МРТ допускается исключительно в капитальных строениях, предназначенных для медицинского назначения. Использование жилых зданий, объектов временного назначения, а также помещений, находящихся в объектах с высокой вибронагрузкой (промышленные предприятия, автодороги, железнодорожные узлы), не допустимо. Измерения внешних магнитных, радиочастотных полей, проверка влияния внешних коммуникаций (лифтов, ЛЭП, трамвайных путей, метрополитена и др.) производятся аттестованной организацией или производителем оборудования.

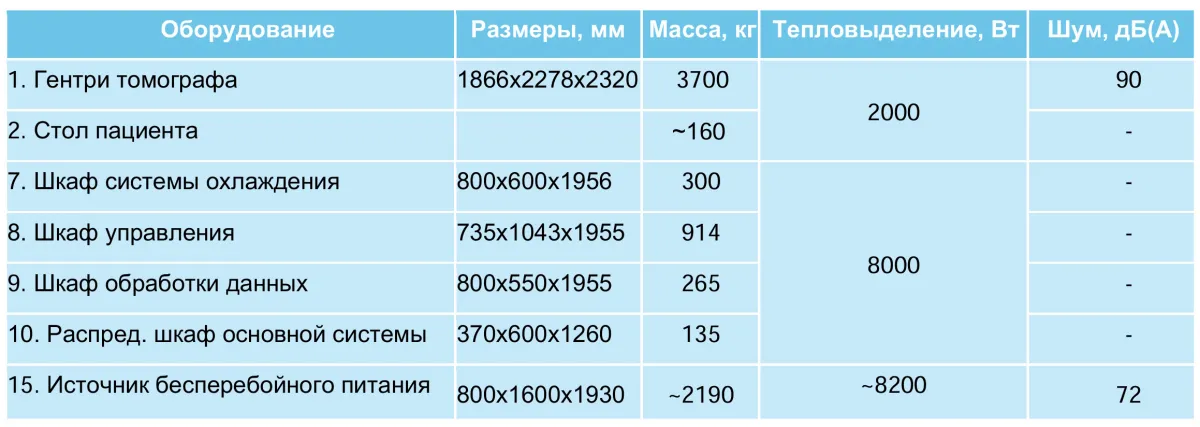

Несущая способность конструкций: Аппарат МРТ — это тяжёлое оборудование. Масса системы, включая магнит, градиенты, системы охлаждения и RF-камеру, может достигать от 3 до 15 тонн в зависимости от типа томографа (низкопольный/высокопольный, постоянный/сверхпроводящий). Несущие конструкции перекрытий и основания пола должны быть рассчитаны с учётом равномерно распределённой и точечной нагрузки.
Расположение в здании: Предпочтительно размещение на первом этаже или в отдельно стоящем павильоне. Это упрощает логистику доставки оборудования, снижает вибрационные риски и облегчает аварийный доступ к системам жизнеобеспечения. Размещение на цокольном или подвальном уровне требует дополнительных мер по гидроизоляции и вентиляции. Рекомендуемая высота
помещений - 3,2 м и выше. Установка аппарата МРТ на этажах выше первого допустима только при наличии усиленных перекрытий и подъёмных окон или демонтажируемых конструкций для транспортировки.

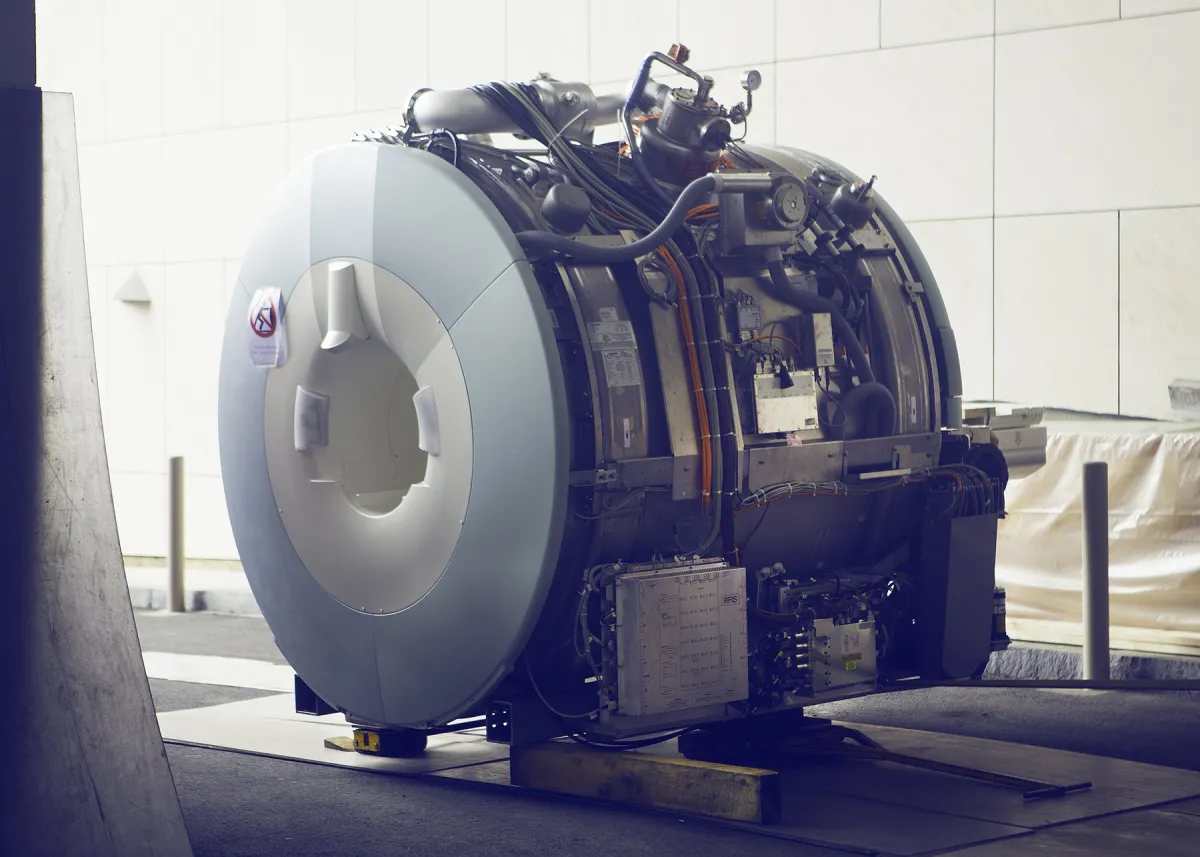

Логистика и транспортировка аппарата МРТ
На этапе проектирования необходимо предусмотреть маршрут доставки аппарата от зоны разгрузки до монтажного помещения. Транспортные коридоры, проёмы дверей и лифты должны иметь минимальные размеры, соответствующие габаритам магнита с учётом упаковки (обычно не менее 2,4–2,6 м по ширине и 2,5–3 м по высоте).
Необходимо подготовить временную разгрузочную площадку размером 3 м х 3 м выше уровня процедурной. Высота порога между разгрузочной площадкой и процедурной зависит от толщины пола клетки Фарадея.
Недопустимо наличие резких поворотов и узких коридоров на пути доставки — минимальный радиус поворота должен быть согласован с производителем МР-системы. Часто требуется демонтаж дверных блоков, окон или временное снятие секций фасада.
Ограничения по размещению инженерных коммуникаций
Подпольные и потолочные трассы: В зоне постоянного магнитного поля (помещение сканера — зона 4 по классификации ACR) не допускается прохождение инженерных коммуникаций, не относящихся непосредственно к МРТ кабинету. Это особенно важно для водопроводных, канализационных и вентиляционных магистралей, поскольку они могут индуцировать электромагнитные помехи и создать условия для утечек. Также доступ к инженерным коммуникациям после монтажа окажется невозможным.
Прокладка коммуникаций: Коммуникации для аппарата МРТ (охлаждение, электропитание, сети передачи данных, газоотвод для криогенных систем) должны прокладываться по отдельным техническим каналам с применением экранированных материалов и жёсткой фиксацией для устранения вибраций.
Ограничения по наличию металлических масс и объектов
Металлоконструкции и инженерные системы: Вблизи зоны действия статического магнитного поля (особенно в пределах 5–10 м от магнита) не допускается размещение массивных ферромагнитных элементов: несущих колонн, лифтов, трансформаторов, дизельных генераторов, силовых щитов и т.д. Их влияние может привести к искажению магнитного поля (магнитный дрейф), некорректной работе градиентов и ухудшению качества изображения. Конструкционные металлические балки должны располагаться не ближе 2,5 м от центра аппарата МРТ.
Монтажные материалы и фурнитура: Все материалы, используемые при отделке и оснащении зоны кабинета МРТ, должны быть проверены на магнитную совместимость. Применение ферромагнитных гвоздей, анкеров и металлических профилей без проверки недопустимо.
Требования к размерам помещений
Размещение системы магнитно-резонансной томографии требует строго структурированного подхода к проектированию помещений. Неправильная планировка может повлечь за собой помехи в работе системы, ограничить доступ к обслуживанию и создать риски для безопасности персонала и пациентов. Согласно международным рекомендациям (ACR, IEC 62570, BIR), а также отечественным стандартам (СП 158.13330.2014, СанПиН 2.1.3.2630-10), при проектировании отделения МРТ необходимо предусмотреть чёткое зонирование по функциональному назначению и доступу.

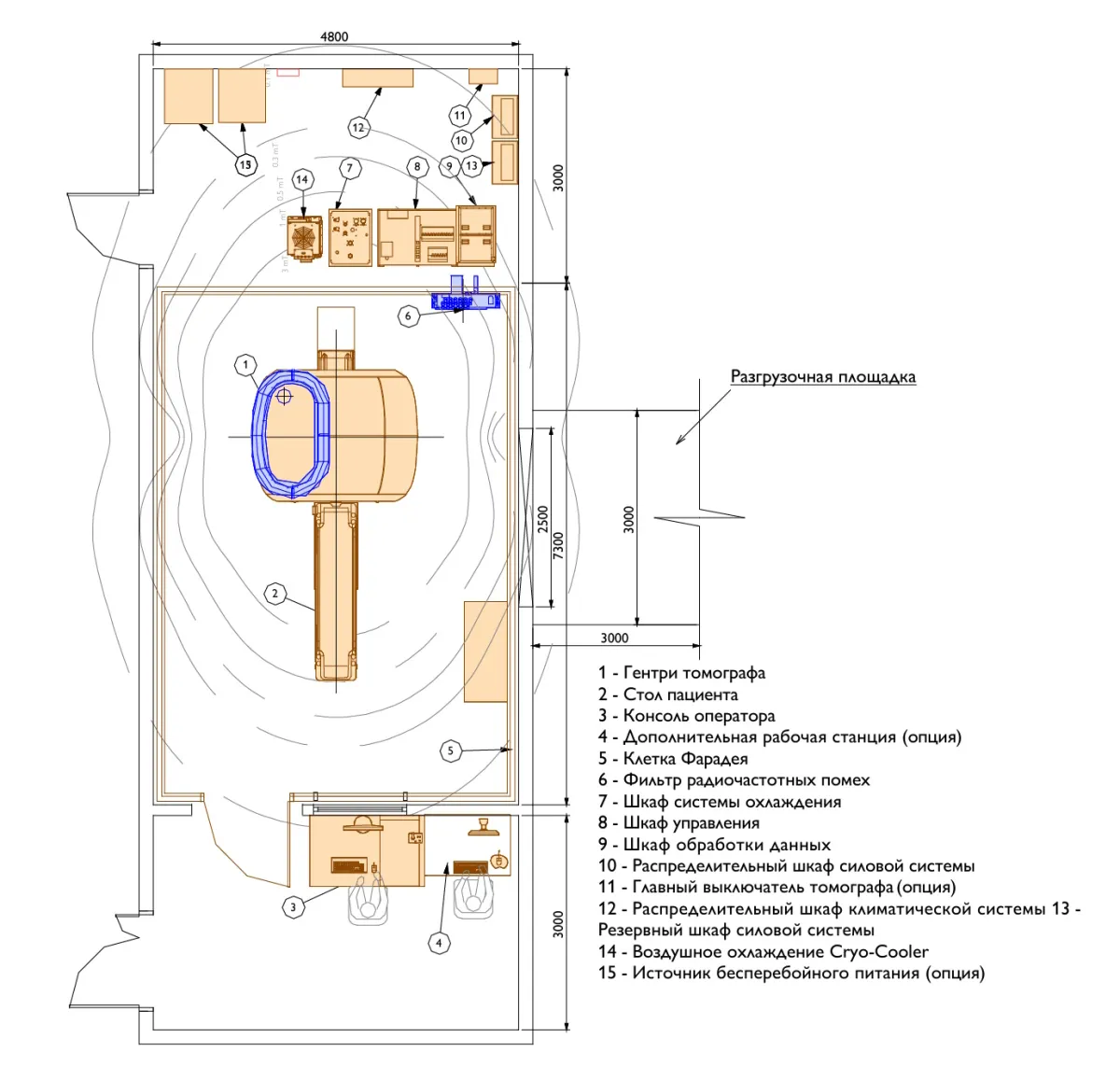

Помимо прочего, требования к размерам помещений регламентируются документацией завода-изготовителя. Так, например, для обеспечения работы аппарата МРТ Philips MR 5300 необходим следующий набор помещений (рекомендуемые величины):
Процедурная: 7.0 м х 4.8 м
Комната управления (операторская): 3.0 м х 4.8 м
Техническая: 3.0 м х 5.1 м
В случае помещений с меньшими габаритами возможны как механические ограничения, так и трудности в эксплуатации и обслуживании аппарата МРТ.

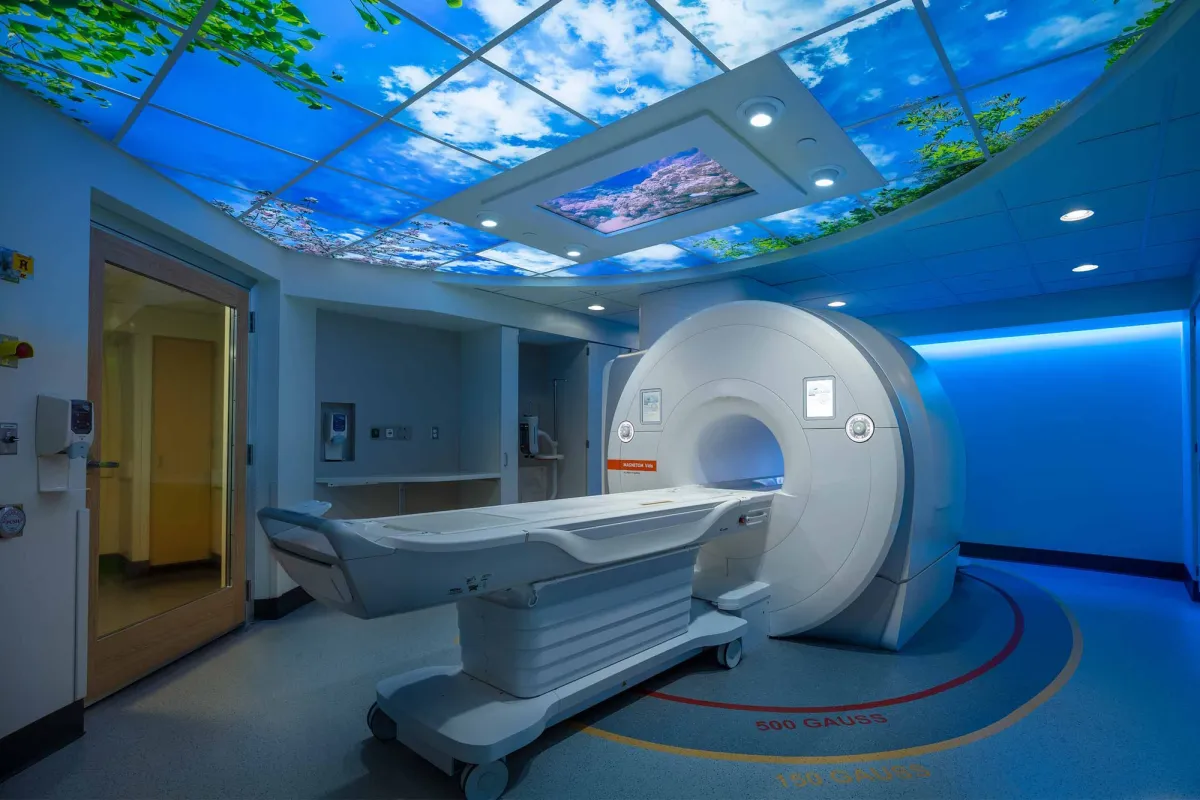

Процедурная МРТ
Процедурная — это основное помещение, в котором размещается МР-томограф. Здесь непосредственно выполняется сканирование пациента. Это помещение является высокочувствительной зоной с постоянным магнитным полем и требует особых мер безопасности.
Рекомендуемые минимальные размеры:
Для томографов 1,5 Тл: не менее 7,0 × 5,0 м, высота потолка — не менее 3,2 м.
Для томографов 3 Тл и выше: 7,0 × 8,0 м или более, в зависимости от конфигурации.
Особенности:
Зона 5-гауссовой линии (линия, за пределами которой поле менее 0,5 мТл) должна находиться полностью внутри помещения или, в крайнем случае, ограничиваться защитным ограждением (особенно в учреждениях с пациентами с кардиостимуляторами).
Требуется свободное пространство по периметру томографа (не менее 80 см с каждой стороны) для доступа техников, обслуживания, эвакуации пациента.
Стены помещения должны быть покрыты радиочастотным экраном (RF-shield), который монтируется на стадии строительства.
Процедурная МРТ оборудуется системой видеонаблюдения и интеркомом для двусторонней связи с пациентом.

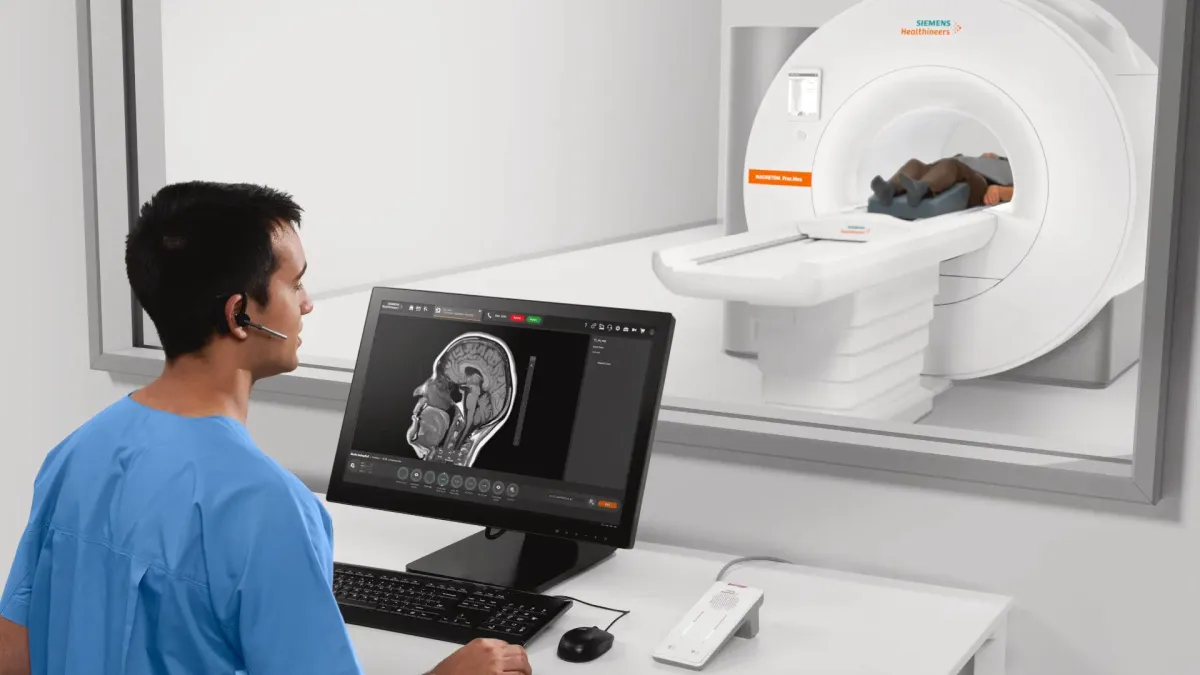

Комната управления МРТ
Данное помещение предназначено для управления процессом сканирования, размещение операторской станции, мониторов, консолей, компьютеров и элементов PACS/архивирования.
Рекомендуемые размеры комнаты управления МРТ:
Площадь: не менее 12–15 м²,
Размеры: не менее 3.0 м х 4.0 м
Обязательные требования:
Непрерывная прямая видимость на пациента через свинцово- или радиочастотно-экранное окно;
Помещение должно быть размещено вплотную к процедурной, с минимальной задержкой сигнала и коммутации.
Установка пульта управления, мониторов, систем связи, индикации и тревожной сигнализации.
Инженерные аспекты:
Все кабельные вводы от аппарата МРТ в операторскую должны проходить через RF-фильтрованные гермовводы, исключая попадание ВЧ-помех в сканирующую зону.
Операторская должна иметь собственную систему кондиционирования и бесперебойного электропитания для стабильности интерфейсов.
Принципы зонирования по ACR
Международная классификация зон ACR (American College of Radiology) особенно важна для обеспечения безопасности:
Зона 1 — публичная зона (коридоры, ресепшн).
Зона 2 — полуограниченная зона (раздевалки, зона ожидания).
Зона 3 — контролируемая зона, куда доступ имеют только обученные сотрудники (операторская).
Зона 4 — зона сканера (МРТ), с постоянным магнитным полем.
Доступ в зону 4 должен быть физически ограничен (замки, контроль доступа, предупреждающие таблички), а персонал обязан пройти обучение по основам МР-безопасности. Помещения должны быть максимально сгруппированы, минимизируя длину кабельных трасс и потери сигнала.
Требования к экранированию и электромагнитной совместимости
Раздел, посвящённый экранированию и электромагнитной совместимости (ЭМС), является ключевым в проектировании и эксплуатации кабинета магнитно-резонансной томографии. Высокочувствительная работа МР-томографа, основанная на приёме слабых радиочастотных (RF) сигналов от ядра водорода, требует строгого контроля за электромагнитной обстановкой как внутри процедурной, так и в прилегающих зонах. Отсутствие надлежащего экранирования способно привести к деградации изображений, появлению артефактов, ложной диагностике и выходу оборудования из строя.

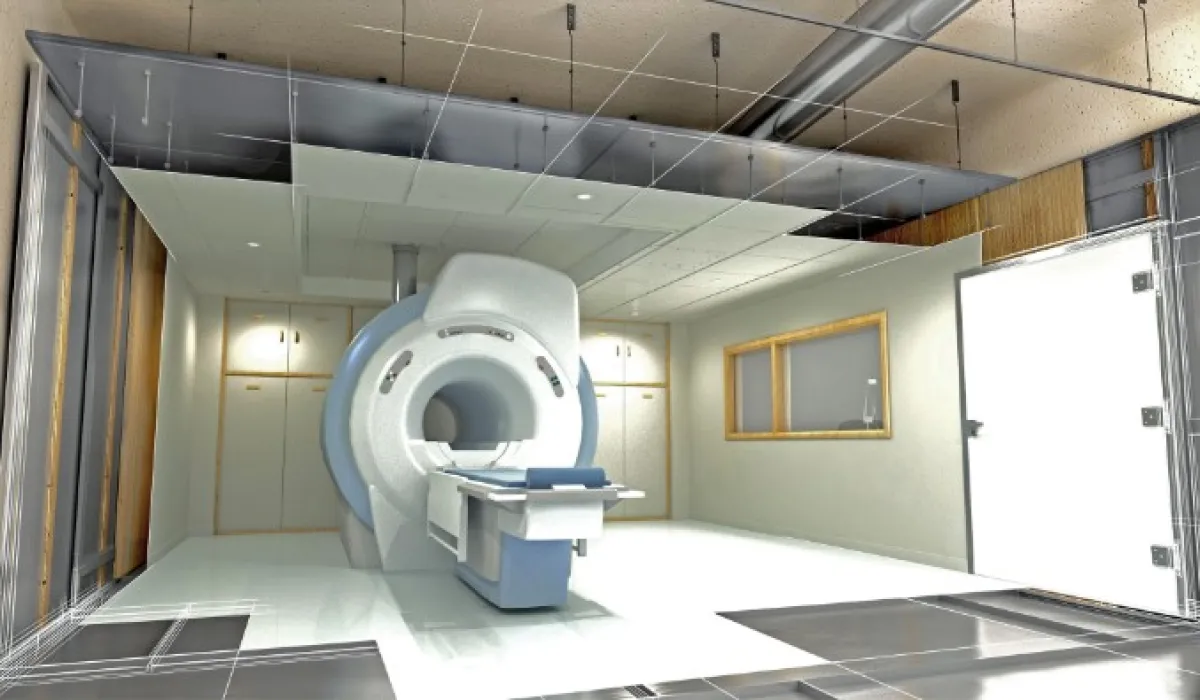

Радиочастотное экранирование кабинета МРТ
Аппарат МРТ использует радиочастотные сигналы (в диапазоне 10–128 МГц), которые воспринимаются высокочувствительными приёмными катушками. Даже слабые внешние электромагнитные помехи (от лифтов, мобильных телефонов, Wi-Fi, систем вентиляции и т.д.) могут значительно снизить соотношение сигнал/шум (SNR), что критично для качества визуализации. Чтобы исключить проникновение ВЧ-помех в область сканирования, используется радиочастотная клетка Фарадея.
Конструкция экранирующей камеры:
Эффективное RF-экранирование процедурной (Zone 4) включает:
Металлизированные поверхности всех шести сторон помещения (пол, потолок, стены, двери) — как правило, используется листовой алюминий, медная фольга, нержавеющая сталь или композитные панели;
Специализированную RF-дверь с лабиринтным уплотнением и многоточечным замыканием (коэффициент экранирования не менее 100 дБ на частоте 64 МГц);
Фильтрованные проходки для вентиляции, освещения, пожарной сигнализации и электроснабжения;
Панорамное экранированное окно (если предусмотрено), выполненное из тонкоплёночного материала (часто — двухслойный полиэстер с алюминиевым напылением).
Особенности монтажа
Все элементы экрана должны быть электрически связаны по контуру (низкоомная сплошная проводимость);
Используются перфорированные щиты для вентиляции с сохранением экранирующей способности;
Запрещено прокладывать незащищённые силовые кабели, интернет, слаботочные системы через RF-экран — для всех коммуникаций предусмотрены фильтрованные или волноводные вводы;
Применяется экран-контур с подключением к заземляющему потенциалу здания (в зоне технической аппаратной) по схеме единой точки заземления (single-point grounding).
Защита от статических и низкочастотных магнитных полей
Постоянное магнитное поле (например, 1,5 Тл или 3,0 Тл) создаёт градиент поля за пределами аппарата МРТ, особенно вдоль оси магнита. При отсутствии защиты или при неправильной планировке 5-гауссовая граница (0,5 мТл) может выходить за пределы процедурной.
Требования:
Вычисление и моделирование распространения поля при проектировании (используется ПО от производителя томографа или магнитостатическое моделирование);
В случаях выхода 5-гауссовой границы за пределы процедурной — необходимо применение пассивных экранов (из стали или мягкого ферромагнетика, например, ARMCO) для подавления поля;
В зданиях, где невозможно избежать близости к проходам или лифтам, может потребоваться дополнительное физическое экранирование с трёх сторон магнита.
Требования к электропитанию
Надёжное и стабильное электропитание — один из ключевых факторов, определяющих корректную работу аппарата МРТ и безопасность пациентов и персонала. Современные сверхпроводящие и высокопольные МРТ предъявляют строгие требования к качеству электрической энергии, отказоустойчивости и заземлению.
Типовые требования к электропитанию аппарата МРТ включают в себя:
Схема электропитания – звезда, 5-ти проводная, TN-S: 3 фазы, нейтраль, защитный проводник.
Напряжение питания – 380 / 400 В.
Допустимые колебания напряжения – +10% / -10%.
Частота питающей сети – (50±1) Гц. Межфазное сопротивление сети – не более 0.20 Ом (проверяемый до монтажа параметр).
Полная мощность для системы МРТ – 60-80 кВА.
Номинальный ток – 90 А.
Пиковый ток – 400 А (не более 5 мс.), 500 А (не более 1 мс.).
Коэффициент мощности – 0.9.
Полная мощность климатической системы – около 60 кВА.
Суммарная общая мощность – около 120 - 140 кВА.
Для обеспечения нормальной работы оборудования необходимо подвести 2 отдельных кабеля (один для аппарата МРТ, другой для климатической системы) от ИБП. Требуется отдельный кабель от трансформаторной подстанции с сечением, обеспечивающим максимальную потребляемую мощность оборудования, межфазное сопротивление сети не выше требуемого и с учетом максимальных токов. К этой отдельной линии подключается только оборудование томографа. Кабели питания и заземления подводятся в место, указанное на плане подготовки помещения под монтаж. Длины свободных концов кабелей - 2 м. Рекомендуется подвод кабеля снизу.
Устройство заземления медицинского изделия должно удовлетворять требованиям законодательства и нормативных документов, действующих на территории Российской Федерации - Правил устройства электроустановок и пр.
Для нормальной работы оборудования сопротивление заземляющего устройства должно быть не более 1.5 Ом. Сечение защитного проводника должно быть не менее 0.5 сечения фазного проводника (16 мм2 и более). Сечение указано для медного проводника.
Согласно СП 158.13330.2014 для медицинских помещений в Российской Федерации принята система защитного заземления TN-S. В соответствии с указаниями по применению системы TN в здании должна быть выполнена главная заземляющая шина (ГЗШ), к которой должны быть подключены:
заземляющие проводники;
защитные проводники;
проводники основной системы уравнивания потенциалов.
Устройство независимых заземлителей и (или) функционального заземлителя медицинского оборудования, не подключенного к ГЗШ, не допускается.
В комнате управления и технической необходимо установить не менее двух дополнительных электророзеток (220 В, 50 Гц, 16 А) с заземлением для целей монтажа и сервиса. Розетки должны быть европейского типа и подключаться к общей сети здания.

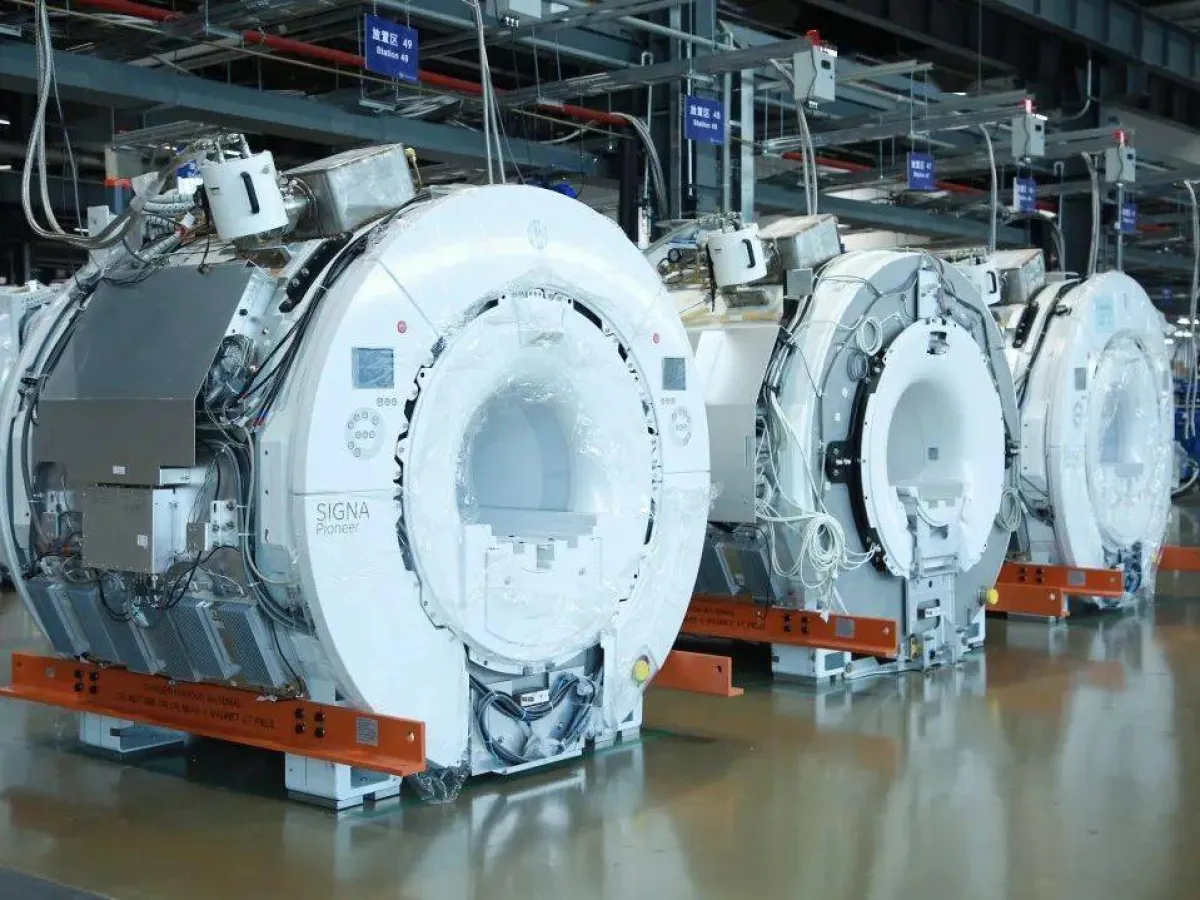

Складирование и условия хранения оборудования перед установкой
Перед вводом аппарата МРТ в эксплуатацию важно обеспечить надлежащие условия транспортировки, временного хранения и складирования всех компонентов оборудования. Нарушения на этом этапе могут привести к повреждению чувствительных узлов, ухудшению рабочих характеристик или полной утрате работоспособности. Особое внимание должно быть уделено магнитной системе, RF-модулям, компрессорному оборудованию и элементам системы охлаждения.
Общие требования
Хранение оборудования до момента монтажа должно осуществляться в специально выделенном, охраняемом помещении с ограниченным доступом и контролируемым микроклиматом. Оборудование поставляется в крупногабаритных ящиках (обычно более 50 шт., в сумме около 22 т.).
Приёмка оборудования должна проводиться по спецификациям и сопроводительной документации от производителя: фабричные пломбы, упаковка, сертификаты, журнал отгрузки, транспортный лист, а также акты на внешнюю проверку при поступлении.
Температурные условия хранения
Рекомендуемый диапазон температур для хранения: +10 °C до +30 °C;
Допустимый диапазон влажности: 40–70% без конденсации;
Оборудование должно находиться в заводской упаковке, которая защищает от пыли, УФ-излучения, влаги и механических воздействий;
При необходимости длительного хранения более 30 суток производитель может требовать дополнительную консервацию, либо активацию периодических режимов вентиляции и продувки компонентов;
Категорически запрещено хранение в помещениях с признаками сырости, запылённости, без вентиляции или с колебаниями температуры (например, в неотапливаемых складах в зимнее время).
Особенности хранения компонентов
Магнит (основной модуль)
Хранится в горизонтальном положении на виброразвязанной платформе (или деревянных балках с демпферами);
Для сверхпроводящих магнитов, поставляемых в заряженном состоянии с жидким гелием, требуется контроль уровня давления в сосуде Дьюара и наличие клапанов сброса избыточного давления;
Регулярный мониторинг температуры и давления должен фиксироваться в журнале хранения;
Запрещено приближение к магниту тяжёлых ферромагнитных предметов или электроприборов (даже в режиме хранения).
Система градиентов и RF-цепи
Подлежат хранению в заводской антистатической упаковке в вертикальном положении;
Нельзя подвергать вибрации, тряске, ударным нагрузкам и перегреву;
Повреждение упаковки или вскрытие до момента монтажа запрещены — это может аннулировать заводскую гарантию на аппарат МРТ.
Компрессоры и чиллеры
В зависимости от конструкции (воздушные или водяные), хранятся в вертикальном положении в помещении с температурой не ниже +10 °C;
Консервационные жидкости (например, гликоль) не должны замерзать;
Компрессоры следует защищать от пыли и агрессивных паров (особенно на строительной площадке).
Магнитно-резонансная томография занимает ключевое место в современной диагностической медицине, предоставляя высокоинформативные изображения мягкотканевых структур без ионизирующего излучения. Однако высокая диагностическая ценность МРТ сопровождается исключительно жёсткими техническими, инженерными и эксплуатационными требованиями к размещению и обеспечению её функционирования. Проектирование и организация помещений для аппарата МРТ представляет собой многопрофильную задачу, на стыке медицинской инженерии, строительных норм, радиочастотной безопасности, электротехники и климатотехники.
Невыполнение или игнорирование установленных требований способно не только повлечь за собой сбои в работе аппарата МРТ, но и привести к прямым рискам для пациентов и персонала: начиная от искажений изображений и ложных диагнозов, заканчивая нарушением магнитной безопасности, перегревом систем и даже аварийным испарением гелия.
На этапе проектирования необходимо предусмотреть все критически важные для надлежащей подготовки помещений под аппарат МРТ:
физическое размещение томографа и его транспортировка в пределах здания;
зонирование комплекса и нормативы площадей;
экранирование от радиочастотных и магнитных помех;
обеспечение электромагнитной совместимости;
электроснабжение с учётом бесперебойности и резервирования;
правила хранения оборудования до установки;
системы охлаждения и микроклимат;
контроль вибраций, акустической и магнитной безопасности.
Современный аппарат МРТ представляет собой сложный комплекс, чувствительный ко множеству внешних факторов, и любое упрощение требований или компромисс в проектировании может привести к серьёзным последствиям: от частых остановок оборудования до невозможности его ввода в эксплуатацию в рамках требований производителя.
Таким образом, обеспечение соответствующих условий функционирования кабинета МРТ — не формальность, а критически важный элемент, влияющий как на достоверность клинической информации, так и на финансовую устойчивость медицинского учреждения. Только при соблюдении комплексного подхода к проектированию, строительству и эксплуатации, основанного на современных нормативно-технических регламентах, можно гарантировать надёжную, безопасную и эффективную работу магнитно-резонансного томографа в течение всего срока его службы.
