Кто придумал и изобрел МРТ аппарат
- vitaliy-cha1999
- 10 авг.
- 16 мин. чтения
Магнитно-резонансная томография (МРТ) представляет собой один из наиболее значимых прорывов в современной диагностической радиологии. Этот неинвазивный метод визуализации внутренних органов и тканей основан на ядерно-магнитном резонансе (ЯМР) — физическом явлении, которое позволяет получать изображения с высокой тканевой контрастностью без использования ионизирующего излучения. Благодаря высокой чувствительности к различиям в составе мягких тканей, МРТ занимает ключевое место в диагностике заболеваний центральной нервной системы, опорно-двигательного аппарата, органов малого таза, сердца и сосудов. Методика стала неотъемлемым инструментом в клинической практике, обеспечивая раннюю диагностику и мониторинг эффективности терапии при множестве патологических состояний.
Понимание истории изобретения аппарата МРТ имеет не только академическое, но и практическое значение. Осознание эволюции идей, физических принципов и технических решений, приведших к созданию современного томографа, позволяет глубже понять физическую сущность метода, его ограничения и потенциал для дальнейшего развития. Кроме того, знание истории способствует формированию уважения к междисциплинарной природе метода, сочетающего в себе достижения квантовой физики, инженерии, биомедицинских наук и клинической медицины.
Важно подчеркнуть, что МРТ не является изобретением одного человека или продукта внезапного научного озарения. Это — результат многолетней эволюции научной мысли, плод коллективных усилий физиков, химиков, инженеров и врачей. Путь от первых наблюдений ядерного магнитного резонанса в 1940-х годах до клинического применения томографов в 1980-х включал множество открытий, технических усовершенствований и инженерных прорывов, каждый из которых стал важным звеном в цепочке событий. Такая многоступенчатая научная и технологическая эволюция делает историю МРТ уникальным примером синтеза фундаментальной науки и клинической потребности.
В данной статье мы подробно рассмотрим ключевые этапы становления метода, проанализируем вклад ведущих учёных, а также проследим, каким образом физический феномен ЯМР был трансформирован в один из наиболее информативных методов медицинской визуализации XXI века.
Научные предпосылки появления МРТ
Понимание ядерного магнитного резонанса, как физического явления, невозможно без обращения к ранним представлениям о квантовой природе атома и ядра. Ещё в 1920-х годах с развитием квантовой механики учёные пришли к выводу, что некоторые элементарные частицы — в частности, протоны и нейтроны — обладают внутренним угловым моментом, называемым спином. Этот спин, будучи квантовой характеристикой, определяет также и магнитный момент частицы, то есть способность вести себя подобно маленькому магниту при взаимодействии с внешним магнитным полем.
Ядра атомов, состоящие из нечётного числа нуклонов, имеют ненулевой суммарный спин. Это делает их способными к ориентации в магнитном поле, а также к переходу между энергетическими уровнями при поглощении электромагнитного излучения соответствующей частоты. В теории, такое поведение описывается уравнением Лармора, определяющим частоту прецессии ядер в магнитном поле как функцию магнитной индукции и гиромагнитного отношения ядра.
В течение нескольких десятилетий эти теоретические положения существовали как часть фундаментальной физики, не имея прикладного значения. Однако в 1940-х годах произошёл качественный скачок от теории к эксперименту, который и положил начало развитию ЯМР как практического метода.
Первый экспериментальный прорыв: открытие ЯМР в 1945 году
В 1945 году два коллектива — под руководством Феликса Блоха в Стэнфордском университете и Эдварда Перселла в Гарварде — независимо друг от друга экспериментально подтвердили существование явления ядерного магнитного резонанса. Эксперименты Блоха были выполнены на воде и парафине, в то время как Перселл исследовал парамагнитные кристаллы. В обоих случаях наблюдалось резонансное поглощение радиочастотного сигнала ядрами водорода при помещении образца во внешнее магнитное поле.
Было установлено, что при точном совпадении частоты радиочастотного излучения с Ларморовой частотой наступает резонанс, и ядра переходят в возбуждённое состояние. Последующее возвращение в равновесное состояние сопровождается эмиссией радиочастотного сигнала, параметры которого можно зафиксировать. Эти наблюдения стали отправной точкой не только для развития ЯМР-спектроскопии, но и для будущего применения ЯМР в живых системах.
За это открытие Блох и Перселл в 1952 году были удостоены Нобелевской премии по физике, что стало признанием фундаментального значения их работы.
Эволюция ЯМР-спектроскопии: от физических моделей к аналитическим инструментам
В последующее десятилетие интерес к ядерному магнитному резонансу стремительно возрос. ЯМР стал активно использоваться в физической химии, поскольку позволял получать информацию о микросреде ядер водорода в органических и неорганических соединениях. Исследователи обнаружили, что сигналы ЯМР чувствительны к электронному окружению ядер — возникло понятие химического сдвига, лежащее в основе структурного анализа веществ.
На этом этапе ЯМР-спектроскопия развивалась как преимущественно лабораторный метод. Аппаратура совершенствовалась, но оставалась исключительно аналитическим инструментом, требующим стабильных условий, высокой однородности магнитного поля и специализированных детекторов. Постепенно были идентифицированы два ключевых параметра релаксации — T1 (спиновая продольная релаксация) и T2 (спиново-поперечная релаксация). Их изучение позволило понять, как молекулярная подвижность и взаимодействия с окружением влияют на динамику возврата ядер в равновесие после возбуждения. Эти параметры позднее стали диагностически значимыми в МРТ, поскольку различаются у нормальных и патологически изменённых тканей.
Теоретическая база и математические основы ЯМР
Развитие ЯМР не ограничивалось только технологическими усовершенствованиями. Важную роль сыграли достижения в математике и теории сигналов. К 1960-м годам стало очевидно, что одномерные ЯМР-спектры не позволяют полноценно охарактеризовать сложные молекулы, особенно биомолекулы. Возникла необходимость в переходе к двумерным и многомерным спектроскопическим техникам.
Здесь критическим оказалось внедрение Фурье-преобразования в обработку ЯМР-сигналов. Идея последовательного накопления сигналов во временной области с последующим преобразованием в частотную принадлежит группе Ричарда Эрнста. Именно Эрнст, позже получивший Нобелевскую премию, сформулировал методику, позволившую радикально повысить разрешение и чувствительность ЯМР-спектров. Этот подход — FT-NMR (Fourier Transform NMR) — стал стандартом и заложил основу для обработки сигналов в будущем томографическом изображении.
ЯМР в биофизике и медицине: первые шаги к клиническому применению
В 1970-е годы произошёл переход ЯМР-спектроскопии из химических лабораторий в сферу биомедицинских исследований. Установлено, что параметры релаксации ядер водорода и фосфора в тканях зависят от физиологического состояния клеток. Это открыло возможность не только определять метаболические характеристики, но и дифференцировать типы тканей без инвазивного вмешательства. Впервые ЯМР начали использовать для оценки энергетического обмена в мышцах и печени, определения уровней АТФ, фосфокреатина и других метаболитов.
Однако на данном этапе речь шла всё ещё о точечном спектроскопическом анализе — без пространственного отображения. Исследуемая ткань помещалась в катушку, и фиксировался суммарный спектральный сигнал без указания локализации внутри органа.
Проблема «видимости» внутренних структур с использованием ЯМР начала решаться только после введения градиентных магнитных полей, позволяющих коррелировать пространственное положение сигнала с частотой ЯМР-отклика. Именно это техническое решение стало тем самым мостом, который связал фундаментальную физику и клиническую визуализацию.
Критический переход от спектра к изображению
Понимание того, что можно получать пространственно разрешённые сигналы за счёт градиентного кодирования, открыло новую эру. Физики и инженеры начали разрабатывать методы, позволяющие реконструировать срезы тканей на основе пространственного распределения ЯМР-сигнала. Ключевыми элементами стали:
использование градиентов магнитного поля по координатным осям X, Y и Z;
возбуждение выбранных срезов с помощью частотно-селективных импульсов;
регистрация временной эволюции сигнала с последующим обратным Фурье-преобразованием, аналогично спектроскопии.
Таким образом, к концу 1970-х годов были накоплены все теоретические и инженерные компоненты, необходимые для перехода от лабораторной ЯМР-спектроскопии к магнитно-резонансной томографии как медицинской технологии.
ЯМР как метод получения изображений
В течение почти трёх десятилетий после открытия ядерного магнитного резонанса (ЯМР) метод использовался исключительно в контексте спектроскопии — для изучения химической структуры веществ, молекулярной динамики и биохимических процессов. Однако само по себе наличие ЯМР-сигнала в тканях ещё не позволяло получить пространственно разрешённое изображение. Все измерения были интегральными — они описывали состояние вещества в пределах объёма, охватываемого катушкой, но не давали возможности локализовать патологические процессы внутри органа или тела.
Ключевой задачей, решённой в 1970-х годах, стала трансформация ЯМР-сигнала в топографическую информацию. Это потребовало разработки концептуально новых приёмов пространственного кодирования, которые позволили бы соотносить каждый сигнал с определённой точкой в теле пациента. Появление магнитно-резонансной томографии (МРТ) стало возможным только благодаря преодолению фундаментального технологического барьера: как преобразовать временные и частотные параметры сигнала в координаты пространства.
Введение градиентных магнитных полей: основа пространственного кодирования
Ключевым новшеством, позволившим использовать ЯМР в качестве метода визуализации, стало введение градиентов магнитного поля, создающих предсказуемые изменения магнитной индукции вдоль координатных осей. В отличие от однородного поля, использовавшегося в классической спектроскопии, градиентные поля делают Ларморовую частоту зависимой от положения ядра в пространстве.
Таким образом, можно избирательно возбуждать только определённый срез ткани, подав радиочастотный импульс на частоте, соответствующей этому диапазону частот. Такой приём получил название селективного возбуждения среза (slice selection) и стал первым этапом в формировании трёхмерного изображения.
Для получения данных о распределении ЯМР-сигналов в пределах этого среза используются два дополнительных градиента — по осям X и Y. Они реализуют частотное и фазовое кодирование, позволяющее по изменению сигнала определить положение возбуждённых ядер внутри плоскости.
Концепция пространственного кодирования: частотное и фазовое кодирование
Наиболее распространённый метод формирования изображения — это двумерная импульсная последовательность с фазовым и частотным кодированием. Его ключевые этапы включают:
Выбор среза: радиочастотный импульс в присутствии градиента GzG_zGz возбуждает только протоны в определённом слое ткани.
Фазовое кодирование: кратковременный градиент GyG_yGy вызывает накопление фазы в зависимости от координаты Y, позволяя разделить сигналы вдоль этой оси.
Частотное кодирование: во время регистрации сигнала включается градиент GxG_xGx, превращая координату X в функцию частоты.
Таким образом, каждый измеренный сигнал (свёртка временной амплитуды) содержит информацию о множестве точек внутри среза. Повторяя эту процедуру с различными фазовыми градиентами, можно накопить полный набор данных в так называемом пространстве k (k-space). Это пространство — математическая проекция распределения ЯМР-сигнала, которая впоследствии преобразуется в изображение с помощью двумерного обратного преобразования Фурье.
Эта технология обеспечила прорыв: стало возможно формировать изображения внутренних органов с высокой анатомической точностью без применения ионизирующего излучения.
Вклад Пола Лотербура: концептуализация метода томографического отображения

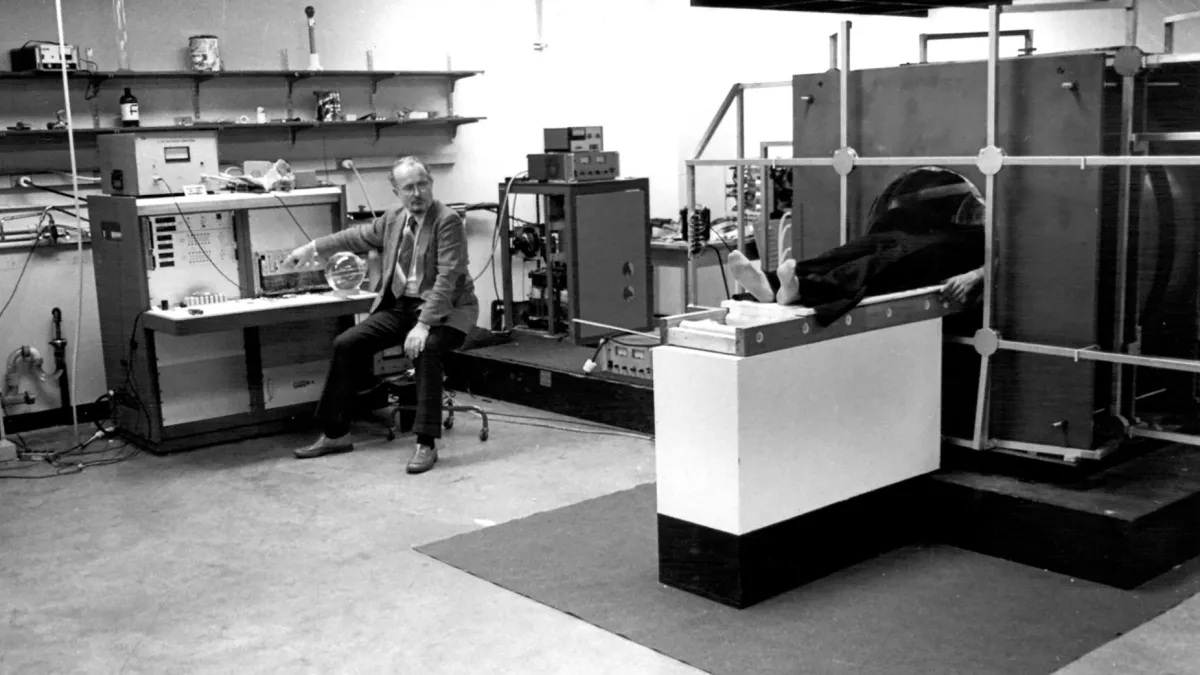

В 1973 году американский химик и биофизик Пол Лотербур (Paul Lauterbur) впервые предложил принцип, позволивший получить пространственно разрешённое изображение на основе ЯМР-сигнала. Его работа, опубликованная в Nature, описывала идею введения градиентов магнитного поля для пространственного кодирования сигнала, а также математическую обработку полученных данных с помощью обратного преобразования Фурье.
Лотербур показал, что поворот градиента на разные углы позволяет реконструировать двумерное распределение сигнала аналогично тому, как в компьютерной томографии применяются проекции. Его эксперименты на трубочках с водой продемонстрировали, что можно визуализировать форму объектов, отличающихся по плотности протонов.
Именно эта работа считается отправной точкой создания магнитно-резонансной томографии как визуализирующего метода, а не только спектроскопического анализа. За это открытие Лотербур получил Нобелевскую премию по физиологии и медицине в 2003 году.
Вклад Питера Мэнсфилда: развитие и клиническая апробация метода

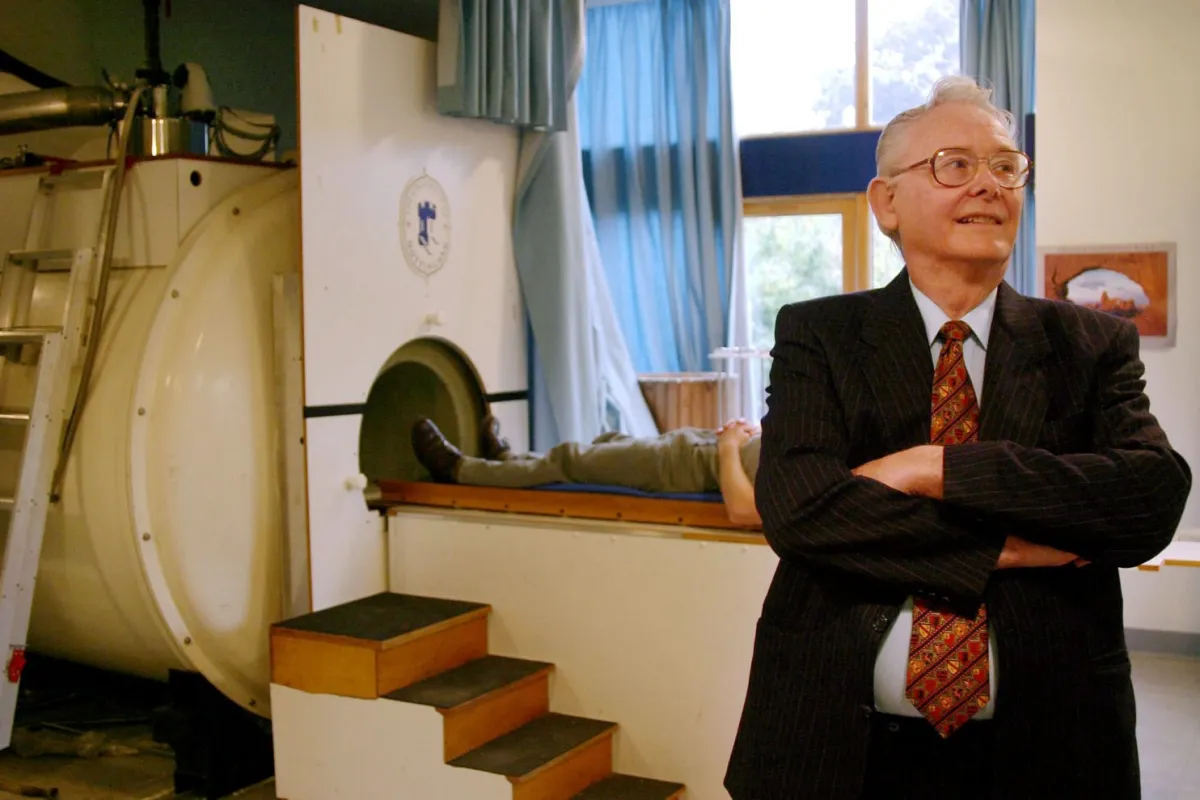

Параллельно с Лотербуром британский физик Питер Мэнсфилд (Peter Mansfield) внёс ключевой вклад в ускорение процесса визуализации. Он разработал метод сегментированного сканирования с градиентным эхо, который позволил быстро и эффективно регистрировать сигналы с высокой точностью.
Мэнсфилд также внёс вклад в разработку математических алгоритмов дешифровки сигналов, особенно при неравномерной выборке данных из пространства k. Благодаря его работам, стало возможным существенное снижение времени сканирования и увеличение разрешения изображения. Современные импульсные последовательности, такие как echo-planar imaging (EPI), во многом основаны на его принципах.
И Лотербур, и Мэнсфилд были удостоены Нобелевской премии в 2003 году, что подчёркивает фундаментальность их вклада в превращение ЯМР в клинический метод.
Преимущества метода по сравнению с альтернативными технологиями
Превращение ЯМР в метод визуализации дало медицине инструмент, обладающий рядом уникальных характеристик:
Отсутствие ионизирующего излучения, в отличие от КТ или рентгена, делает МРТ безопасным при многократном использовании.
Высокая контрастность мягкотканевых структур, особенно в ЦНС, опорно-двигательном аппарате, органах таза.
Возможность мультипланарной реконструкции: томографические срезы можно получать в любой плоскости без изменения положения пациента.
Чувствительность к физиологическим и биохимическим процессам благодаря параметрам релаксации, потока и диффузии.
Все эти свойства сделали метод востребованным как в диагностике, так и в научных исследованиях, а также определили стремительное развитие аппаратной и программной части аппаратоы МРТ.
Превращение ЯМР в метод получения изображений стало результатом не одного открытия, а последовательного внедрения физико-математических принципов в инженерную практику. Появление градиентных магнитных полей, концепции пространственного кодирования, формирование пространства k и применение обратного преобразования Фурье — все эти элементы в совокупности превратили ЯМР из лабораторного инструмента в мощный метод визуализации, который сегодня лежит в основе десятков миллионов диагностических процедур ежегодно. Это была не просто адаптация спектроскопии, а фундаментальная трансформация научного метода в клиническую технологию.
Борьба за патенты и коммерциализацию: технологическая гонка за контроль над МРТ
После того как в 1970-х годах стало очевидно, что принципы ядерного магнитного резонанса могут быть успешно использованы для пространственной визуализации тканей, начался новый этап в развитии метода — переход от лабораторной идеи к промышленной реализации. Этот переход оказался не менее напряжённым и драматичным, чем сама научная эволюция. Появление МРТ-технологии породило не только бурный рост исследований, но и масштабную патентную гонку, в которой сталкивались академические институты, крупные корпорации, независимые изобретатели и правительственные структуры.
Особенность данного периода заключается в том, что ключевые научные открытия в ЯМР-визуализации принадлежали академическим учёным, в то время как огромные финансовые и инженерные ресурсы были сосредоточены в руках коммерческих компаний. Это породило юридические и этические коллизии, связанные с тем, кто имеет право контролировать разработку, производство и распространение магнитно-резонансных томографов, а также какие аспекты технологии подлежат патентной защите.
Пол Лотербур и открытие без патентной защиты
Пол Лотербур, сделавший фундаментальное открытие в 1973 году, описав концепцию пространственного кодирования с помощью градиентов магнитного поля, не оформил патент на своё изобретение. Причиной этого стало нежелание руководства университета Иллинойса покрывать расходы на патентование, посчитав, что данная идея не имеет коммерческого потенциала. Позднее этот факт станет одним из самых известных примеров стратегической ошибки в истории академической науки.
Отказ от патентной заявки сделал возможным свободное использование идей Лотербура всеми последующими участниками рынка. Хотя научное сообщество признало его первооткрывателем, юридических рычагов влияния на коммерциализацию метода у него уже не было. Это открыло путь другим игрокам, готовым не только развивать технологию, но и закреплять свои наработки правами интеллектуальной собственности.
Реймонд Дамадьян и первый патент на МР-визуализацию
Совершенно иной подход продемонстрировал Реймонд В. Дамадьян (Raymond Vahan Damadian) — американский врач, физик и предприниматель армянского происхождения. В 1971 году он опубликовал в журнале Science статью, в которой сообщил, что время релаксации ядер водорода различается между нормальными и опухолевыми тканями. Это стало первым экспериментальным доказательством того, что ЯМР может использоваться для диагностики злокачественных образований in vivo.
В отличие от Лотербура, Дамадьян незамедлительно подал заявку на патент и уже в 1974 году получил патент № 3,789,832, в котором описывался метод диагностики опухолей с использованием различий во времени релаксации тканей в магнитном поле. Хотя сам патент не описывал способ получения изображения в привычном смысле, он охватывал общий принцип диагностического применения ЯМР — тем самым заложив юридическую основу для монополии на широкий спектр медицинских ЯМР-технологий.

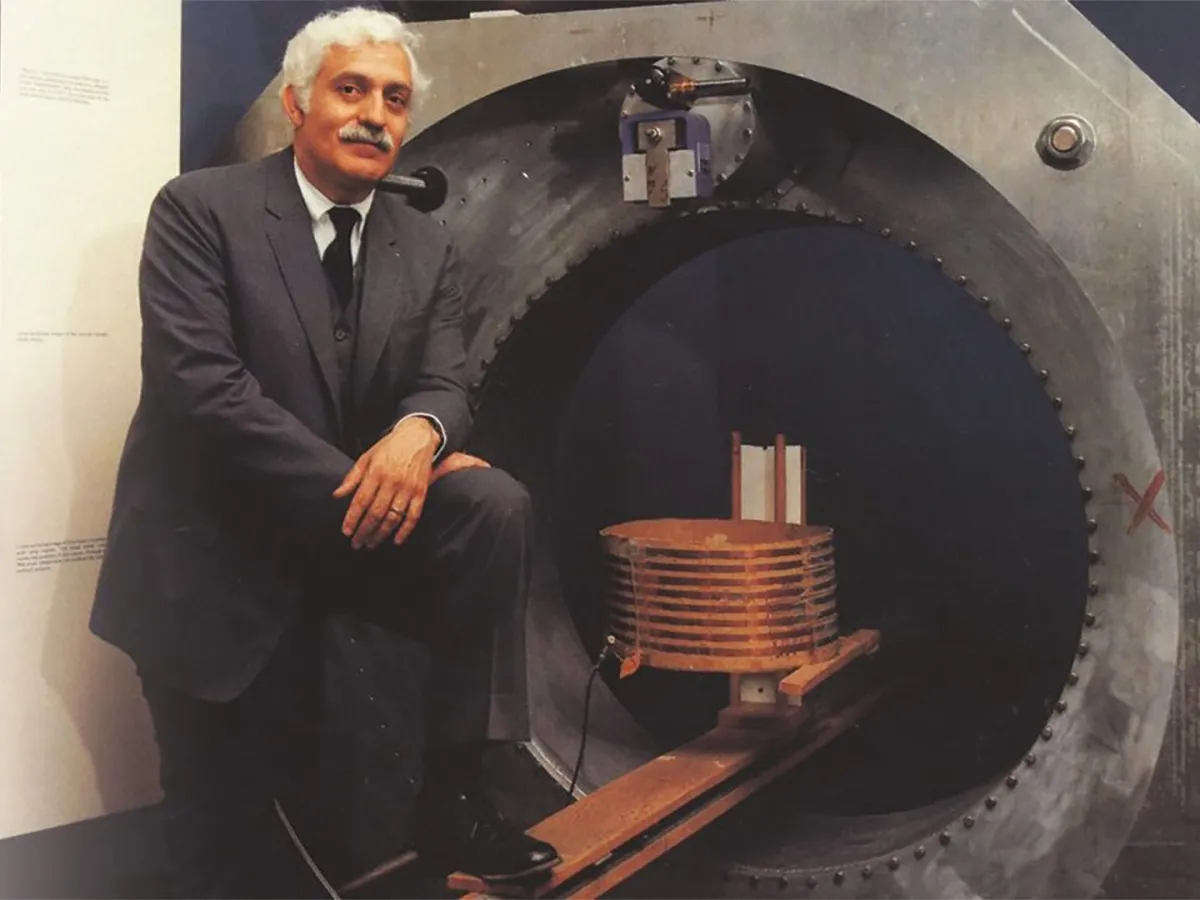

Более того, в 1977 году Дамадьян продемонстрировал первый МР-сканер "Indomitable", который сумел визуализировать человеческое тело. Хотя изображение было примитивным по современным стандартам и создавалось в течение почти пяти часов, этот эксперимент получил широкую известность в СМИ и стал поводом для Дамадьяна заявить о себе как о первоизобретателе МРТ.
Конфликт за первенство: Лотербур, Мэнсфилд и Дамадьян
На протяжении 1980-х годов между сторонниками Лотербура и Дамадьяна развивался острый конфликт за право считаться изобретателем магнитно-резонансной томографии. Лотербур и Мэнсфилд представляли академическую линию — акцент на научной основе метода, градиентной технологии и преобразовании сигнала в изображение. Дамадьян же утверждал, что именно его идея о диагностическом использовании ЯМР и первенство в применении метода на человеке дают ему право считаться автором клинического применения МРТ.
Кульминацией конфликта стало присуждение в 2003 году Нобелевской премии по физиологии и медицине Лотербуру и Мэнсфилду за «открытие принципов МР-визуализации». Дамадьян не был включён в список лауреатов, что вызвало бурную реакцию, включая открытое письмо в The New York Times и серию публикаций в медицинской прессе. Сам Дамадьян расценил это как несправедливость и продолжал настаивать на своём вкладе вплоть до конца жизни. Однако с научной точки зрения именно работы Лотербура и Мэнсфилда стали базисом методологии томографической визуализации, тогда как подход Дамадьяна носил более эмпирический и ограниченный характер.
Судебные процессы, лицензирование и рост рынка
С получением патентов началась череда судебных тяжб. Дамадьян, основавший компанию FONAR Corporation, активно защищал свои права на использование методов диагностики с применением ЯМР. FONAR вела десятки судебных процессов против крупных производителей, включая GE и Siemens, требуя лицензионных отчислений.
Некоторые дела заканчивались мировыми соглашениями, другие — отказом в удовлетворении исков. В ряде случаев компании соглашались на лицензирование, чтобы избежать затяжных судебных издержек. Эти процессы сформировали первую юридическую инфраструктуру рынка МРТ — с разделением прав на аппаратные и программные компоненты, методы реконструкции изображения, технологии градиентного усиления и даже интерфейсы управления.
Борьба за патенты и коммерциализацию МРТ стала отражением перехода науки в фазу рыночной конкуренции. Она продемонстрировала, насколько важным является не только фундаментальное открытие, но и способность юридически защитить и реализовать технологию в промышленном масштабе. МРТ как метод родилась из науки, но её распространение и развитие были обусловлены механизмами рынка, правами интеллектуальной собственности и технологической гонкой между государством, учёными и корпорациями. Этот этап истории наглядно иллюстрирует, что в эпоху высоких технологий научная идея становится по-настоящему живой только тогда, когда её сопровождает коммерческий и инженерный успех.
Эволюция МРТ: от первых экспериментов к современным системам
Развитие магнитно-резонансной томографии — это история стремительной научной и технологической эволюции, в которой базовые принципы ядерного магнитного резонанса были трансформированы в один из самых высокотехнологичных и информативных методов медицинской визуализации. Путь от первых экспериментов до сегодняшних клинических и исследовательских аппаратов МРТ охватывает более полувека и включает в себя многочисленные междисциплинарные достижения — от физики и радиотехники до информатики, биомедицинской инженерии и нейронаук.
Ранние попытки визуализации и первые изображения (1970-е)
После того как идея использования ЯМР для получения изображений тканей организма обрела реальное воплощение в работах Пола Лотербура и Питера Мэнсфилда в начале 1970-х годов, началась фаза прототипирования и инженерных экспериментов. Один из первых экспериментальных аппаратов МРТ был создан в лаборатории Лотербура в Университете штата Нью-Йорк в Стон-Бруке. В 1973 году он получил первое изображение из двух трубочек с водой с различным содержанием тяжелого водорода — примитивное, но доказавшее принцип пространственного кодирования сигнала.
К концу 1970-х годов, благодаря развитию градиентных катушек и более чувствительных радиочастотных приёмников, удалось получить первые изображения живых организмов, включая поперечные срезы тела животных. К этому времени уже активно велась разработка специализированных радиочастотных катушек и систем реконструкции изображения, в том числе с использованием алгоритмов преобразования Фурье.
1980-е: переход к клиническому применению
Начало 1980-х годов ознаменовалось коммерциализацией МРТ. Первые клинические системы, поступившие на рынок в 1983–1984 годах, имели индукцию основного магнита порядка 0,15–0,3 Тл, были оснащены сканирующими градиентными катушками и обеспечивали разрешение на уровне нескольких миллиметров. Несмотря на сравнительно низкое качество изображений, они превосходили компьютерную томографию (КТ) по способности визуализировать мягкотканые структуры, особенно в области головного мозга, спинного мозга и суставов.
В этот же период происходит формализация протоколов сканирования, стандартизация последовательностей импульсов (например, spin echo, inversion recovery), а также начало разработки функциональных и контрастно-усиленных методик.
1990-е: усиление магнитных полей и цифровая революция
Технологический прогресс 1990-х годов был обусловлен как инженерными, так и цифровыми инновациями. Появление аппаратов МРТ с магнитами 1,5 Тл и выше дало значительный прирост в соотношении сигнал/шум, улучшив диагностические возможности метода. Параллельно развивалась технология градиентных катушек с высокой скоростью переключения, что позволило реализовать более быструю съёмку, включая echo-planar imaging (EPI) — ключ к функциональной МРТ (fMRI).
Алгоритмы реконструкции изображений стали активно использовать цифровые методы обработки сигналов, включая фильтрацию, коррекцию артефактов движения и автоматическую сегментацию тканей. Также в этот период внедряются контрастные агенты на основе гадолиния, что открывает новые возможности в диагностике опухолей, воспалений и сосудистой патологии.
2000–2010-е: мультиканальность, функциональность и специфичность
В начале XXI века индустрия МРТ вступает в фазу количественной и функциональной визуализации. Появляются многоканальные радиочастотные катушки, что позволяет использовать параллельную съёмку (parallel imaging) и существенно сокращать время сканирования без потери разрешения. На клиническом уровне массово внедряются методики DWI (диффузионно-взвешенная визуализация), DTI (диффузионно-тензорная томография), fMRI (функциональная МРТ), MRS (магнитно-резонансная спектроскопия).
Особую роль в этот период играет нейровизуализация, в том числе картирование функциональных зон мозга и исследование нейрональных трактов. В кардиологии развивается cine-MRI и методы оценки тканевой перфузии. Также появляется целый класс методик «whole-body MRI» — полнотелесного сканирования, особенно актуального в онкологии.
2020-е: ИИ, ультравысокие поля и персонализированная МРТ
Современный этап развития МРТ характеризуется стремительным внедрением технологий машинного обучения и искусственного интеллекта (AI/ML). Системы автоматической сегментации, классификации патологий и интеллектуального постпроцессинга становятся частью клинических рабочих станций. Алгоритмы deep learning используют исходные данные k-пространства для сверхбыстрой реконструкции изображений, что даёт прирост как в скорости, так и в качестве визуализации.
Ультравысокопольные аппараты МРТ (7 Тл и выше), ранее используемые преимущественно в научных исследованиях, постепенно внедряются в клиническую практику. Они обеспечивают детализацию микроструктур мозга, сосудистой сети и даже кортикальных слоёв.
Развиваются методы МРТ при движении, включая «free-breathing» технологии в абдоминальной визуализации и кардиологии. Начинается внедрение компактных, экономичных и специализированных аппаратов МРТ — например, для офтальмологии, неонатологии и хирургических процедур.
Судебные процессы, лицензирование и бурный рост рынка МРТ
Развитие МРТ как клинической технологии сопровождалось не только научными открытиями и техническими прорывами, но и ожесточённой юридической и патентной борьбой. Эта стадия оказала значительное влияние как на скорость внедрения технологии, так и на расстановку сил между ключевыми игроками рынка диагностического оборудования.
Патентное противостояние: Фоновый конфликт между изобретателями и корпорациями
После получения патентов на методы магнитно-резонансной томографии и построение изображений по сигналу ЯМР, началась череда тяжб между физиками, инженерами, университетами и коммерческими компаниями. Наибольшее внимание привлек конфликт между Раймондом Дамадьяном, компанией FONAR, и исследователями из академических кругов, в частности Полом Лотербуром и Питером Мэнсфилдом.
Раймонд Дамадьян получил один из первых патентов на использование ЯМР для диагностики опухолей (US Patent No. 3,789,832, 1974), утверждая, что предложил принцип дифференциации тканей на основе различий в релаксационных временах. Однако его подход не включал идею пространственного кодирования сигнала и, следовательно, не представлял собой полноценный метод визуализации. Тем не менее, патент Дамадьяна охватывал общую концепцию ЯМР-диагностики, что стало основанием для претензий к другим разработчикам.

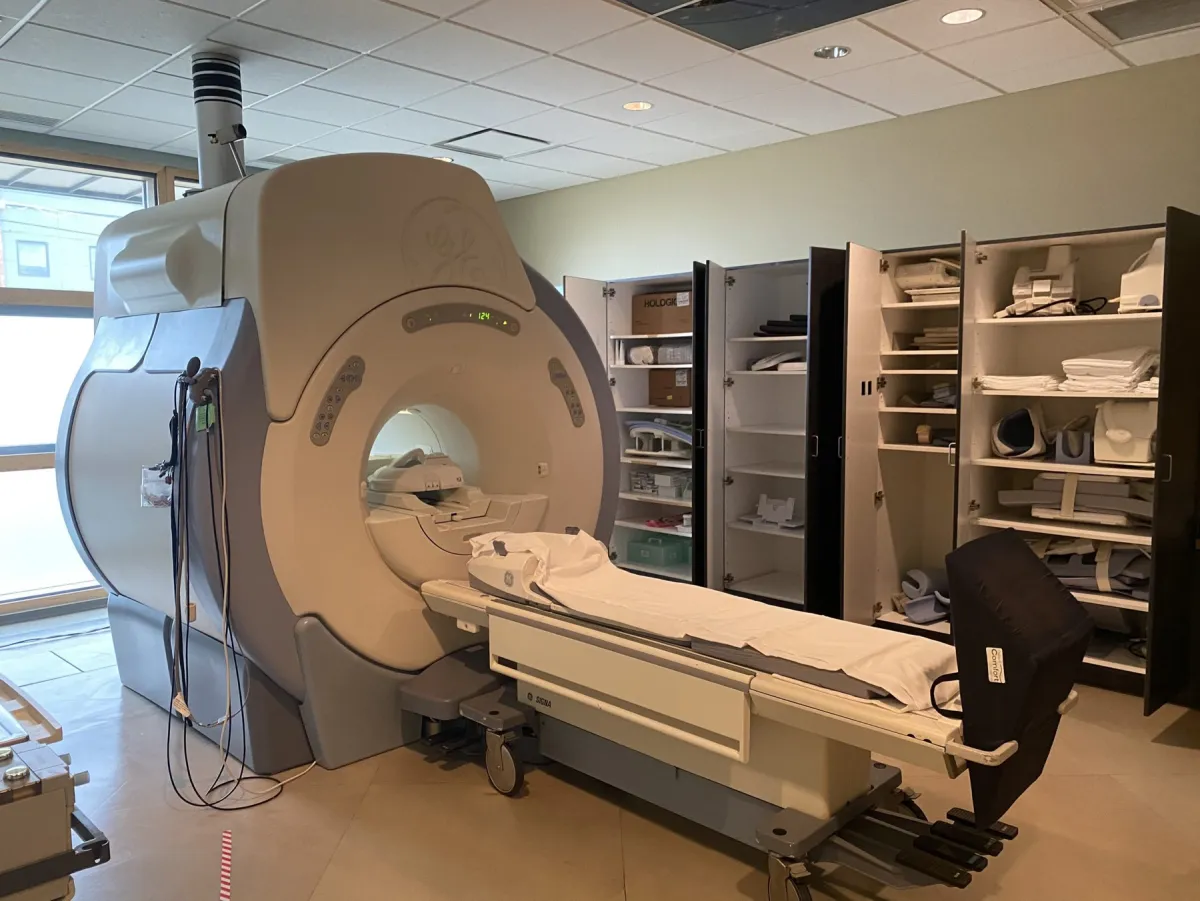

Когда General Electric, Siemens, Philips и другие производители начали массово производить аппараты МРТ, FONAR обратилась в суд с многочисленными исками о нарушении патентных прав. Некоторые дела завершились мировыми соглашениями, в рамках которых компании обязались выплатить лицензионные сборы. Однако ключевой момент состоял в том, что судебные органы, в частности Апелляционный суд США по делам о патентах (CAFC), признали изобретения Дамадьяна слишком общими и не охватывающими всю полноту технологического решения, включая реконструкцию изображений.
Роль университетов и трансфер технологий
В борьбу за права на технологии активно включились университеты, где работали первооткрыватели. Университет штата Иллинойс (от имени Пола Лотербура) и Ноттингемский университет (от имени Питера Мэнсфилда) инициировали процесс лицензирования разработанных ими технологий. Благодаря механизму трансфера технологий и партнерствам с промышленными гигантами, началась коммерциализация методов пространственного кодирования ЯМР-сигнала, лежащих в основе современных МРТ.
Серьёзным фактором успеха в этом процессе стало учреждение в 1980-х годах в США и Европе специализированных юридических структур, занимающихся интеллектуальной собственностью в академической среде. Это обеспечило юридическую защиту научных достижений и дало мощный импульс коммерциализации.
Резкий рост рынка МРТ: от ниши к стандарту
После юридического урегулирования прав и получения лицензий, ведущие производители медицинского оборудования начали массовое производство аппаратов МРТ. В 1980-х годах на рынке доминировали такие компании, как General Electric, Siemens, Philips и Hitachi. Рынок начал экспоненциальный рост, чему способствовали несколько факторов:
Улучшение характеристик сканеров (увеличение однородности магнитного поля, внедрение градиентных катушек с высокой производительностью).
Разработка новых импульсных последовательностей (SE, FSE, GRE, EPI и др.), расширивших диагностические возможности.
Рост числа клинических исследований, подтверждающих преимущество МРТ в диагностике заболеваний ЦНС, опорно-двигательного аппарата, сердечно-сосудистой системы.
МРТ быстро перешла из разряда экспериментальной технологии в клинический стандарт. К началу 1990-х годов МРТ-сканеры уже были установлены в тысячах госпиталей по всему миру.
Формирование нормативной базы и лицензирование
С началом широкого распространения МРТ, возникла необходимость в разработке нормативной документации и протоколов, регулирующих:
Установку и эксплуатацию сканеров.
Безопасность пациентов (в том числе в контексте воздействия сильного магнитного поля и контрастных агентов).
Квалификационные требования к персоналу.
Эти нормы были разработаны и утверждены в рамках международных организаций, таких как FDA (США), CE (ЕС), а также профильных медицинских обществ — например, American College of Radiology (ACR).
Последствия: ускорение прогресса и рост конкуренции
Судебные и патентные баталии, параллельно с лицензированием и формализацией регуляторной среды, сыграли парадоксально продуктивную роль. Они не только определили юридические рамки, но и способствовали формированию зрелого конкурентного рынка, где успех определялся не столько патентами, сколько качеством инженерных решений, инновациями и сервисной поддержкой.
К 2000-м годам рынок аппаратов МРТ окончательно сформировался как один из самых капиталоемких и наукоёмких сегментов медицинской техники, где технологии ЯМР перешли из академических лабораторий в клиники по всему миру.
Метод МРТ представляет собой яркий пример синтеза фундаментальной науки, инженерной мысли и клинической потребности. Его история — это не просто череда технологических открытий, но и отражение сложной научной и социокультурной эволюции, в которой каждый этап — от обнаружения ядерного магнитного резонанса до появления сверхпроводящих томографов с ИИ-алгоритмами — стал результатом многолетней работы коллективов учёных, инженеров и врачей. Подобно тому, как рентгенография стала символом начала лучевой диагностики, МРТ олицетворяет собой наступление эры неинвазивной функциональной визуализации, основанной на глубоком понимании квантовых и биофизических процессов.
Ключевой особенностью МРТ как метода стало его поразительное диагностическое многообразие: от высокоточной оценки нейродегенеративных заболеваний и опухолевых процессов до функциональной визуализации мозга, перфузионных исследований и МР-спектроскопии. Этот прогресс был бы невозможен без фундаментальных работ Блоха и Персела, открывших явление ЯМР, концептуальных новаций Лаутербура и Мэнсфилда, доказавших возможность пространственного кодирования сигнала, а также инженерных усилий десятков компаний, превративших теоретическую идею в надёжный диагностический инструмент.
Особое внимание заслуживает и социальная сторона вопроса. Битвы за патенты, судебные тяжбы, лицензионные войны и борьба за рынок отразили сложную динамику научной собственности и интересов медицинской индустрии. Эти процессы не только определили архитектуру современного рынка аппаратов МРТ, но и задали рамки для будущих инноваций, включая высокопольные системы, МРТ в условиях открытого контура, гибридные технологии (ПЭТ-МРТ, МРТ-УЗИ) и развитие алгоритмов реконструкции на базе искусственного интеллекта.
Сегодня МРТ продолжает активно развиваться, приближаясь к границе наномедицины, персонализированной диагностики и молекулярной визуализации. Сверхвысокие поля, новые методы контрастирования, функциональные протоколы, интеграция с Big Data и нейросетевыми технологиями постепенно меняют не только качество изображений, но и саму философию диагностики — от морфологии к процессам, от структур к функциям, от органа к клетке.
Понимание истории появления и развития МРТ не только повышает профессиональную эрудицию врача, инженера или исследователя, но и формирует уважение к фундаментальной науке, без которой немыслимо ни одно клиническое открытие. Аппарат МРТ — это не просто результат чьего-то изобретения, а воплощение научного прогресса в его самом чистом виде: междисциплинарного, многоуровневого, основанного на точности, настойчивости и дерзновенной научной интуиции.
