Medtronic CardioInsight — это неинвазивная система картирования, которая собирает сигналы ЭКГ грудной клетки и объединяет их с данными КТ для создания и отображения одновременных биатриальных и бивентрикулярных трехмерных сердечных карт. Cardioinsight предназначена для сбора, анализа, визуализации и хранения данных и карт электрофизиологии сердца для последующего медицинского анализа.

Особенности системы неинвазивного 3D-картирования Medtronic CardioInsight:
Неинвазивно — Карта без катетеризации: Карта в любое время за пределами лаборатории ЭФ на протяжении всего пути лечения пациента. Поддерживает гибкое управление пациентами, планирование процедур и использование лаборатории.
Трехмерное, одновременное, многокамерное картирование: фиксирует и панорамно отображает ритмы, охватывающие несколько камер или различающиеся по продолжительности цикла, например, фибрилляция предсердий (ФП).
Анализ одного сердечного ритма: Создавайте карты с данными одного сердечного ритма для редких, нестабильных ритмов, таких как желудочковая тахикардия (ЖТ) или определенные наджелудочковые тахикардии (НЖТ).

Принцип работы системы Medtronic CardioInsight:
Система CardioInsight основана на уникальной и запатентованной платформе электрофизиологического картирования, которая объединяет электрические данные поверхности тела с анатомическими данными сердца и туловища для создания одновременных, двухпредсердных и двухжелудочковых трехмерных карт электрической активности сердца.
Неинвазивные эпикардиальные карты
Униполярные электрограммы
1000 выборок в секунду на канал
Эпикардиальное разрешение 6,8 ± 2 мм
Система CardioInsight использует фирменный одноразовый многоэлектродный жилет для захвата электрических сигналов с поверхности тела. Программное обеспечение CardioInsight обеспечивает различные анализы сердечных сигналов и отображает интерактивные трехмерные цветные карты, включая карты активации, композитные и фазовые карты.
Эта система была использована более чем у 1600 пациентов в Европе и Соединенных Штатах, а также была представлена ​​в более чем 120 рецензируемых рукописях, рефератах и ​​презентациях.

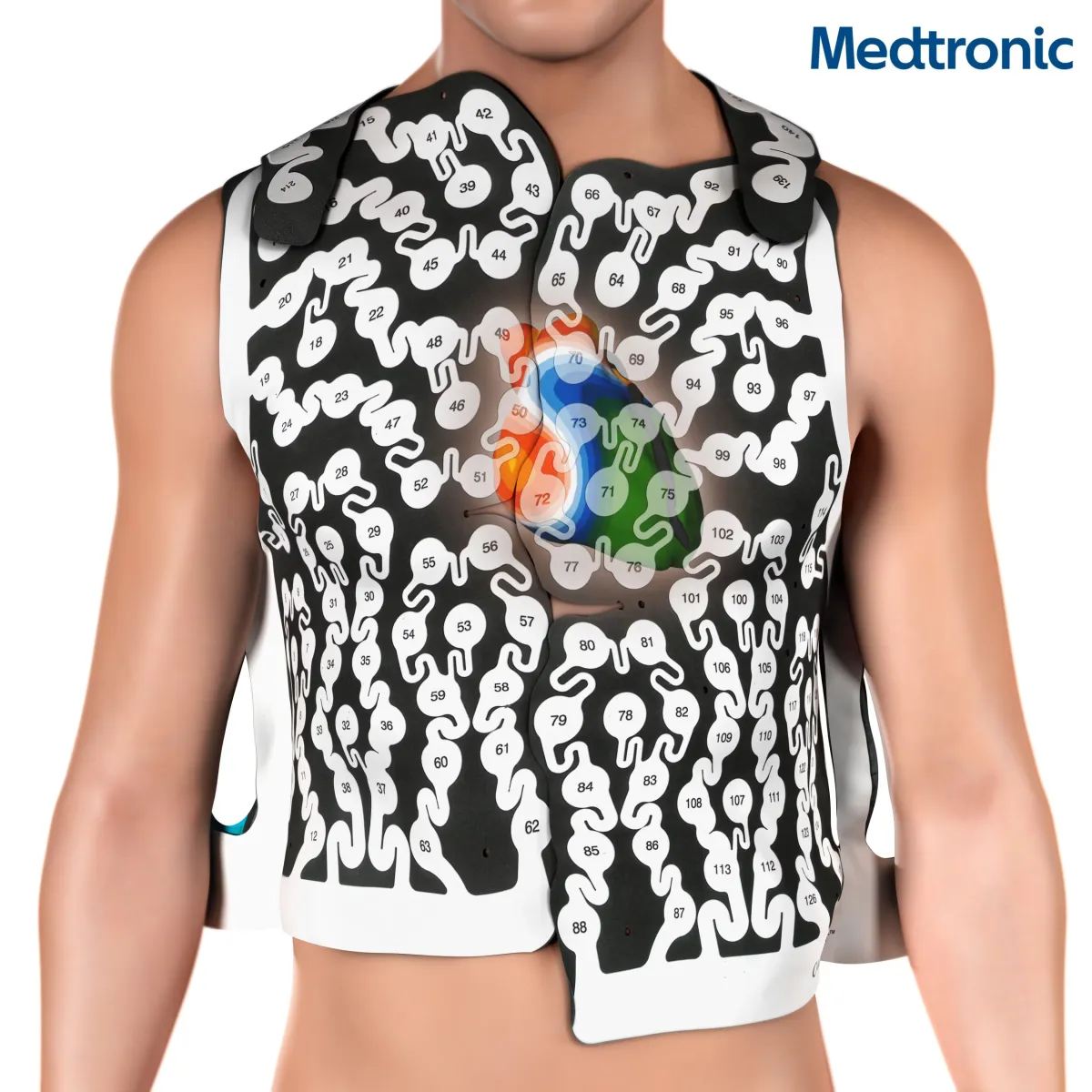

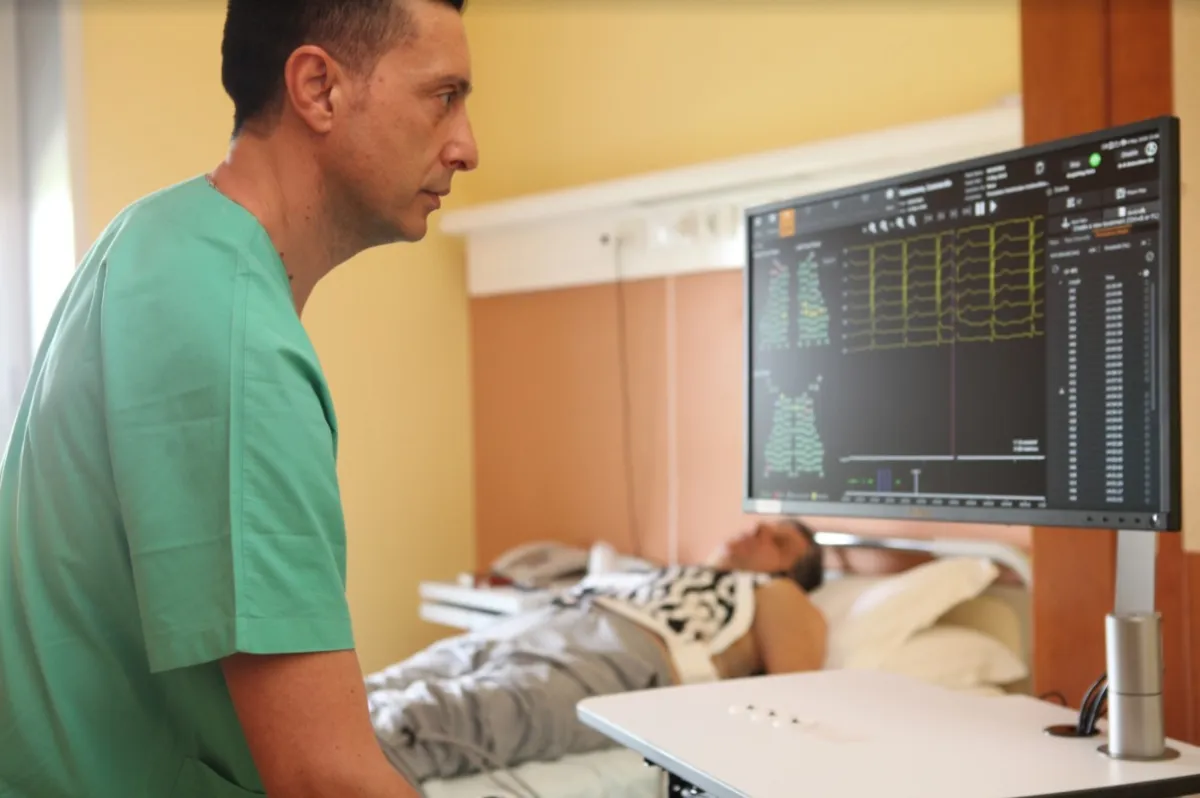

Medtronic CardioInsight состоит из картографического жилета и рабочей станции. Картографический жилет — это нестерильное одноразовое устройство, которое включает в себя: 3 панели: переднюю правую, переднюю левую и заднюю 252 электрода Разъемы, которые соединяют картографический жилет с системой Рабочая станция Cardioinsight состоит из монитора и усилителя и всегда используется с картографическим жилетом Cardioinsight.

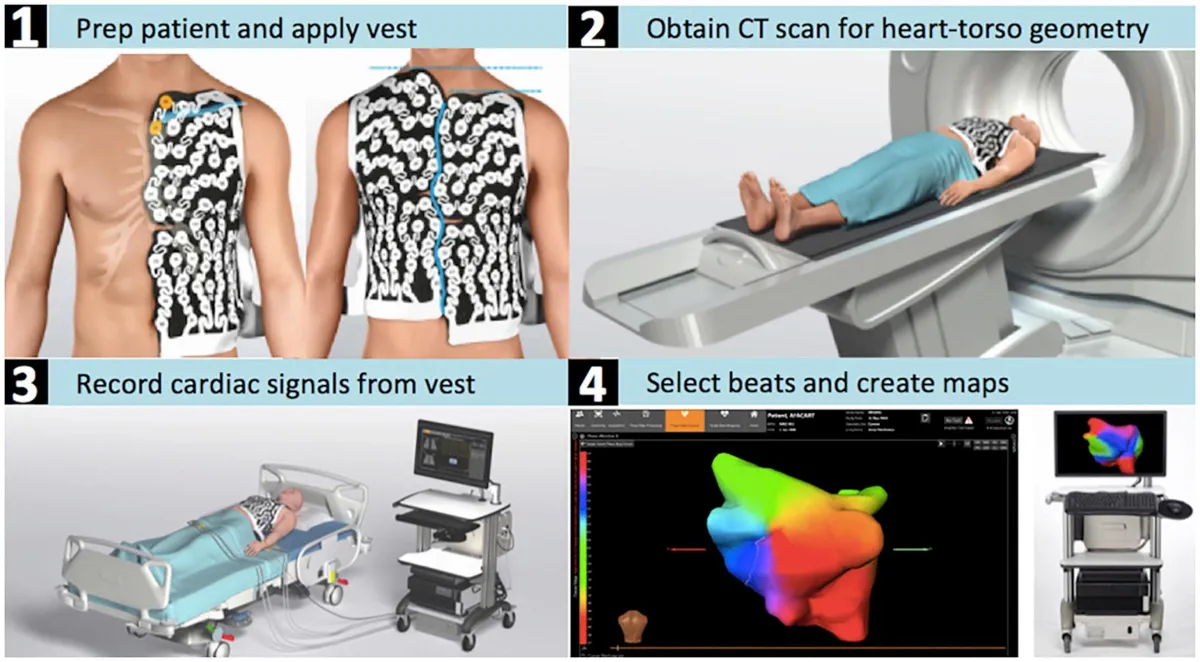

Использование Cardioinsight требует 3 этапов:
Подготовка пациента и надевание жилета.
Получение КТ-сканирования и запись сигналов.
Объединение данных КТ и сигналов для создания карт.

Каковы преимущества системы Medtronic CardioInsight?
Система CardioInsight не требует хирургического вмешательства.
Жилет оснащен 252 электродами и обеспечивает более подробную информацию о ритме, чем стандартная ЭКГ с 12 отведениями.
Собранная информация о сердечном ритме может помочь вашему врачу спланировать и оценить потенциальное лечение
