Системы атерэктомии

Технологии атерэктомии различаются не только конструкцией катетера, но прежде всего физическим механизмом воздействия на кальцинированное поражение. В зависимости от метода бляшка может подвергаться механической аблации, фотоабляции, орбитальному фрезерованию либо направленному иссечению с последующим удалением фрагментов из сосудистого русла.

Клинический выбор технологии определяется морфологией поражения, характером кальцификации, протяжённостью стеноза, диаметром сосуда, наличием окклюзии или рестеноза, возможностью проведения устройства и конечной целью вмешательства: от создания канала для прохождения инструмента до максимального увеличения площади просвета перед баллонной ангиопластикой или имплантацией стента.

Ротационная атерэктомия

Ротационная атерэктомия основана на высокоскоростном вращении абразивного инструмента (бора с алмазным покрытием) по проводнику внутри сосуда. Основной физический принцип технологии — дифференциальная резка (differential cutting): неэластичная, преимущественно кальцинированная атеросклеротическая ткань подвергается механической аблации, тогда как более эластичная сосудистая ткань в меньшей степени вовлекается в процесс при корректной технике проведения.

В коронарной практике бор перемещается по проводнику диаметром 0,014", а высокая скорость вращения обеспечивает измельчение обрабатываемого субстрата. Для систем ротационной атерэктомии характерны скорости порядка десятков и сотен тысяч оборотов в минуту. Например, система ROTAPRO предусматривает диапазон до 180 000 об/мин. Boston Scientific отдельно выделяет differential cutting как фундаментальный принцип технологии и подчёркивает её применение для механической модификации плотных, неэластичных поражений.

С точки зрения механики сосудистого вмешательства задача ротационной атерэктомии заключается не обязательно в полном удалении бляшки. Более важным результатом является создание модифицированного канала и снижение механической жёсткости поражения, после чего баллон получает возможность адекватно воздействовать на сосудистую стенку, а стент пройти через поражённый сегмент и раскрыться.

Именно поэтому размер бора выбирается не по принципу полного соответствия диаметру сосуда. Агрессивное увеличение диаметра инструмента не является самоцелью. Процедура строится вокруг последовательной модификации поражения с контролируемым воздействием на кальцинированный субстрат.

Ротационная технология особенно релевантна при тяжёлой коронарной кальцификации, когда жёсткая бляшка препятствует прохождению баллона, ограничивает его раскрытие или создаёт высокий риск недостаточной экспансии стента.

В периферической интервенционной практике ротационный принцип также применяется, но конструкция устройств может существенно отличаться от коронарных систем. Например, периферическая ротационная технология Boston Scientific JETSTREAM сочетает вращающиеся режущие элементы с активной аспирацией.

Таким образом, термин «ротационная атерэктомия» объединяет несколько технологических реализаций, но общий принцип остаётся единым: высокоскоростное механическое воздействие преобразует плотный патологический субстрат в состояние, при котором последующая эндоваскулярная терапия становится технически более контролируемой.

Эксимерная лазерная атерэктомия

Эксимерная лазерная атерэктомия принципиально отличается от механических методов отсутствием вращающегося режущего или абразивного элемента. В основе технологии лежит фотоабляция — разрушение и удаление биологического материала под действием импульсного ультрафиолетового лазерного излучения.

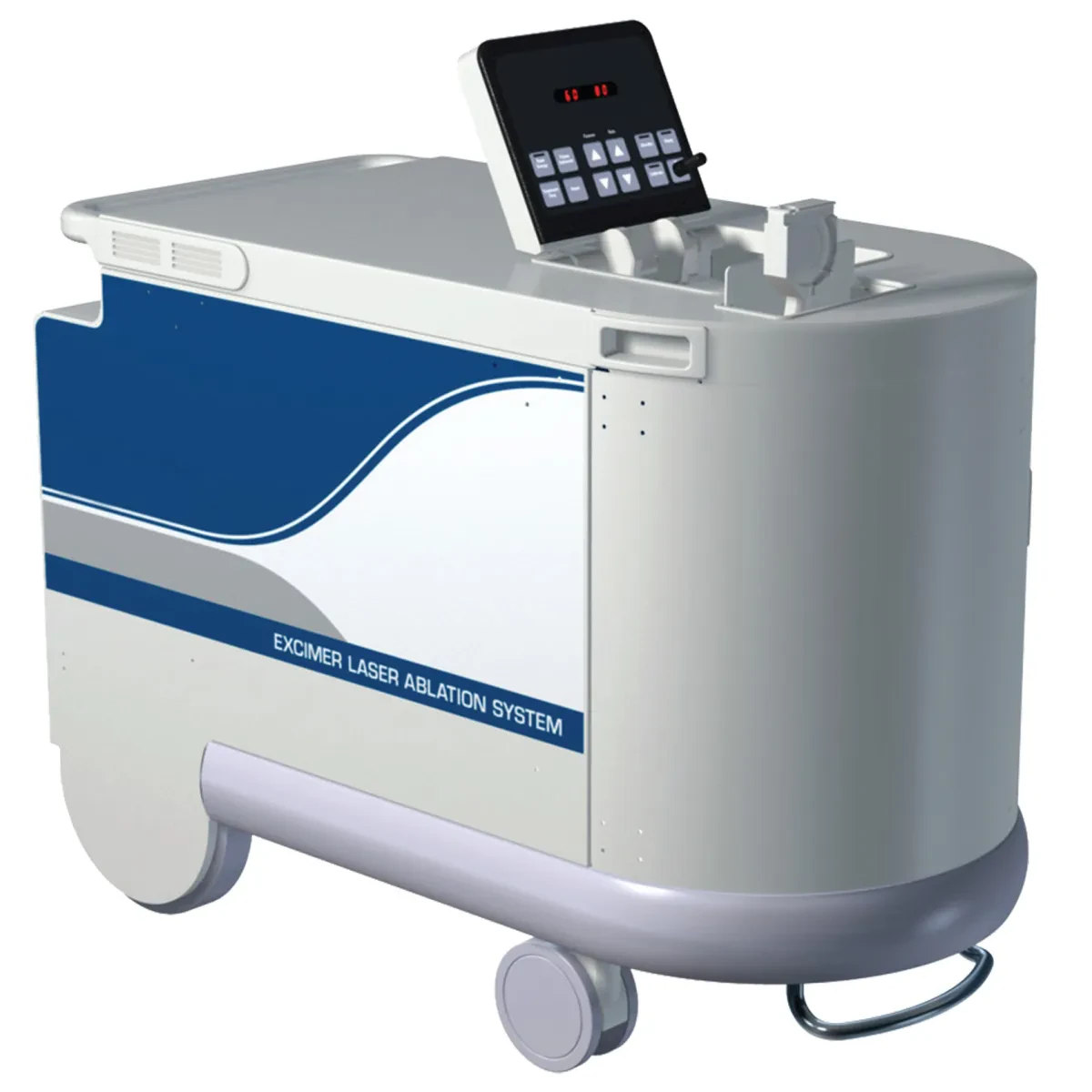

В системах Philips используется эксимерный лазер, работающий с ультрафиолетовым излучением. Производитель описывает механизм как фотоабляцию, при которой энергия света приводит к разрушению, испарению и удалению патологического материала. Для коронарных вмешательств Philips использует длину волны 308 нм.

Механизм фотоабляции имеет принципиальное отличие от механического воздействия. Лазерная энергия поглощается тканью на микроскопическом уровне, вызывая её разрушение и удаление непосредственно в зоне воздействия. Поэтому катетер не нуждается в механически вращающемся режущем элементе и может использоваться для воздействия на различные типы внутрипросветного субстрата.

Клиническая ценность эксимерной технологии особенно заметна при сложных стенозах, окклюзиях и внутристентовом рестенозе, где требуется воздействовать на патологическую ткань через ранее изменённую сосудистую анатомию.

В периферической сосудистой хирургии эксимерные лазерные катетеры применяются для реканализации и дебалкинга стенозов и окклюзий. Например, периферическая линейка Philips Turbo-Elite рассчитана на работу с различными морфологиями поражений, включая рестенозы и окклюзии.

Особое место занимает лечение рестеноз стента (in-stent restenosis). В отличие от механического режущего инструмента, лазерное воздействие осуществляется через дистальную часть катетера и позволяет работать с тканью в сложной геометрии ранее имплантированного стента.

При этом лазерная атерэктомия требует принципиально иного процедурного контроля, чем механические методы. Для эксимерных систем критически важны параметры энергии импульса, частоты повторения, скорость продвижения катетера и адекватное орошение физиологическим раствором. В инструкциях Philips отдельно указано, что лазерный катетер должен использоваться под флюороскопическим контролем и что во время лазерного воздействия необходимо постоянное введение физиологического раствора. Работа при наличии контрастного вещества в системе противопоказана из-за риска повреждения наконечника.

Таким образом, эксимерная лазерная атерэктомия представляет собой энергетическую, а не механическую модификацию поражения, что делает её особенно ценной в ситуациях, где требуется воздействовать на сложный внутрипросветный субстрат без использования вращающегося режущего инструмента.

Орбитальная атерэктомия

Орбитальная атерэктомия использует иной вариант механической аблации: вместо концентрического вращения бора применяется эксцентрично расположенный абразивный элемент, движущийся по орбитальной траектории внутри сосуда.

Принципиальное отличие от классической ротационной атерэктомии заключается в характере движения абразивного элемента. При увеличении скорости вращения орбитальный элемент формирует более широкую траекторию воздействия, благодаря чему один инструмент способен модифицировать различные диаметры сосуда. Контакт с кальцинированной тканью происходит по поверхности орбиты, а не исключительно по фиксированному концентрическому диаметру.

Такой механизм позволяет воздействовать на циркулярную и эксцентричную кальцификацию, формируя множественные микрофрактуры и уменьшая механическую жёсткость кальцинированного субстрата. В результате сосудистый сегмент становится более податливым при последующей баллонной дилатации.

Важнейшая характеристика орбитальной технологии — это возможность контролировать площадь воздействия изменением параметров орбитального движения и продолжительностью прохода. При этом целью процедуры является не обязательное удаление всего кальция, а изменение его механических свойств и создание условий для последующего расширения поражения.

С клинической точки зрения орбитальная атерэктомия особенно интересна при выраженной кальцификации периферических артерий, где необходима модификация жёсткого субстрата перед баллонной ангиопластикой или использованием лекарственного баллона. При этом технология не должна рассматриваться как прямой аналог направленной атерэктомии: последняя физически срезает и извлекает атероматозную ткань, тогда как орбитальная система преимущественно модифицирует и аблирует кальцинированный субстрат.

Направленная атерэктомия для периферических артерий

Направленная атерэктомия принципиально отличается тем, что её задача состоит не только в модификации, но и в физическом иссечении атеросклеротической ткани с последующим захватом и удалением фрагментов из сосудистого русла.

Конструкция направленного катетера включает режущий механизм, который располагается с одной стороны устройства и может позиционироваться относительно поражения. Вращающийся нож срезает ткань слоями, а удалённый материал собирается в дистальном или внутреннем резервуаре катетера. Такая архитектура позволяет врачу контролировать направление воздействия и последовательно обрабатывать наиболее значимые участки бляшки.

Medtronic описывает эту технологию как directional cutting, позволяющую воздействовать как на эксцентричные, так и на концентрические поражения периферических артерий. В системе HawkOne режущий механизм работает со скоростью 12 000 об/мин. Четыре профилированных режущих лезвия рассчитаны на работу с различными морфологиями, включая выраженную кальцификацию. Конструкция позволяет направленно позиционировать режущий элемент относительно поражения.

Ключевое преимущество направленного принципа — возможность управляемого дебалкинга. В отличие от технологий, которые преимущественно фрагментируют или модифицируют кальций, направленная атерэктомия позволяет удалить существенный объём атероматозной ткани и тем самым непосредственно увеличить площадь сосудистого просвета.

Особенно важен этот механизм при эксцентричных поражениях. При наличии асимметричной бляшки режущий элемент можно ориентировать в сторону патологически изменённой стенки, не подвергая одинаковому воздействию весь периметр сосуда. Medtronic указывает, что конструкция HawkOne позволяет таргетировать эксцентричные и концентрические поражения, а оптимизированная геометрия катетера обеспечивает прилегание к стенке сосудов диаметром 2–7 мм.

Технология применяется в периферической сосудистой системе выше и ниже колена, включая поражения различной морфологии: от мягкой атероматозной ткани до тяжёлой кальцификации.

Концептуально направленная атерэктомия занимает особое место среди методов дебалкинга: оператор не просто разрушает бляшку, а контролируемо срезает патологическую ткань и извлекает её из сосудистого русла. Поэтому технология особенно интересна в ситуациях, когда целью является максимальное увеличение просвета, восстановление линейного кровотока или подготовка сосуда к последующей терапии.

При этом область применения должна строго соответствовать показаниям конкретной системы. Например, HawkOne предназначен для периферической сосудистой системы и официально не показан для коронарных, сонных, подвздошных или почечных артерий.

Кальцинированные и морфологически сложные поражения как показание к модификации бляшки

Кальциноз коронарных артерий является одним из наиболее значимых факторов, осложняющих выполнение чрескожного коронарного вмешательства (ЧКВ). Плотные кальцинированные участки ограничивают расширяемость поражения, затрудняют проведение баллонных катетеров и стентов, а после имплантации могут препятствовать полноценной экспансии стента. По данным Boston Scientific, более 30% пациентов, подвергающихся ЧКВ, имеют ту или иную степень коронарной кальцификации.

Особенно сложными являются концентрические и эксцентричные кальцинированные стенозы, длинные и диффузные поражения, а также анатомии с бифуркациями, аорто-устьевыми стенозами, извитостью сосудов, малыми диаметрами и субокклюзионными участками. В подобных случаях задача вмешательства заключается не только в увеличении просвета, но и в структурной модификации атеросклеротической бляшки, позволяющей последующим устройствам эффективно воздействовать на поражённый сегмент.

Выбор метода модификации определяется морфологией, протяжённостью и плотностью поражения, диаметром сосуда, его анатомической конфигурацией и возможностью проведения устройства. В современной практике для подготовки кальцинированных коронарных поражений применяются ротационная и орбитальная атерэктомия, режущие баллоны, а в отдельных клинических сценариях — эксимерная лазерная атерэктомия.

Например, система Boston Scientific ROTAPRO использует ротационную атерэктомию с фронтально режущим концентрическим алмазным бором. Вращение бора обеспечивает механическую аблацию кальцинированной ткани и формирование канала с более предсказуемой геометрией, создавая условия для последующей баллонной дилатации и имплантации стента.

При этом атерэктомия не является универсальной заменой другим технологиям подготовки поражения. Её клиническая ценность заключается в возможности целенаправленно изменить механические свойства препятствующей ткани тогда, когда стандартной баллонной дилатации недостаточно для достижения требуемого результата.

Подготовка поражения перед имплантацией коронарного стента

В современной ЧКВ атерэктомия рассматривается прежде всего как инструмент подготовки поражения (lesion preparation), а не как самостоятельная альтернатива стентированию. Перед имплантацией DES необходимо создать условия, при которых стент сможет пройти через поражённый сегмент, корректно раскрыться и обеспечить максимально полное прилегание к сосудистой стенке.

Особое значение подготовка имеет при длинных, устьевых и бифуркационных поражениях, хронических тотальных окклюзиях, кальцинированных и баллон-нерасширяемых стенозах. Boston Scientific прямо указывает, что целью lesion preparation является облегчение доставки стента, уменьшение смещения бляшки и достижение оптимальной экспансии стента.

Механическая модификация кальция позволяет изменить структуру жёсткого поражения до доставки импланта. При ротационной атерэктомии вращающийся бор проходит по проводнику 0,014", воздействуя преимущественно на твёрдую кальцинированную ткань. Для ROTAPRO доступны боры различных диаметров — от 1,25 до 2,75 мм, что позволяет выбирать инструмент в соответствии с диаметром сосуда и задачей подготовки поражения.

Внутрисосудистая визуализация посредством ВСУЗИ или ОКТ имеет принципиальное значение для выбора тактики: она позволяет оценить протяжённость и глубину кальцификации, её циркулярность, минимальную площадь просвета и потенциальную необходимость более агрессивной модификации.

Таким образом, атерэктомия вписывается в последовательный алгоритм ЧКВ:

• визуализация поражения

• оценка его морфологии

• модификация бляшки

• баллонная дилатация

• имплантация стента

• контроль результата внутрисосудистой визуализацией.

Недостаточная эффективность стандартной баллонной ангиопластики

При мягких и умеренно фиброзных поражениях увеличение диаметра баллона обычно позволяет создать достаточный просвет для последующего стентирования. Однако выраженная кальцификация принципиально меняет механическое поведение сосудистой стенки. Кальциевые фрагменты обладают высокой жёсткостью и могут ограничивать радиальное расширение баллона, формируя феномен balloon underexpansion или полностью нерасширяемого поражения (undilatable lesion).

В такой ситуации повторное увеличение давления или использование баллона большего диаметра не всегда решает проблему и потенциально повышает риск диссекции и перфорации. Boston Scientific отмечает, что стандартная баллонная ангиопластика при кальцинированных поражениях может быть недостаточной и сопровождаться осложнениями, ограничивающими дальнейшие возможности вмешательства.

Современные технологии атерэктомии позволяют изменить само поражение вместо попытки преодолеть его исключительно за счёт повышения давления. Ротационная атерэктомия механически аблацирует кальцинированную ткань, эксимерная лазерная атерэктомия использует фотоабляцию, а направленная атерэктомия позволяет механически удалять ткань из просвета сосуда.

Например, коронарные катетеры Philips ELCA используют эксимерную лазерную технологию для модификации различных морфологий бляшки. Производитель указывает возможность проведения катетера по коронарному проводнику 0,014", работы с несколькими проводниками и воздействия на поражения, расположенные даже за стойками ранее имплантированного стента.

Поэтому при баллон-непроходимом или баллон-нерасширяемом поражении атерэктомия может выступать не как дополнительный этап ради увеличения количества процедурных действий, а как механически обоснованный способ изменить субстрат стеноза и сделать последующую дилатацию технически выполнимой.

Необходимость достижения оптимальной экспансии стента

Одной из ключевых задач современной ЧКВ является получение адекватной площади раскрытия стента (minimum stent area, MSA). Недостаточная экспансия, особенно в условиях выраженной кальцификации, может создавать условия для нарушения гемодинамики, неполного прилегания импланта и последующих неблагоприятных событий.

Проблема заключается в том, что стент не устраняет исходную механическую жёсткость сосудистой стенки. Если кальцинированное поражение остаётся недостаточно модифицированным, радиальная сила баллона и самого стента может оказаться недостаточной для полноценного раскрытия металлической конструкции.

Именно поэтому качественная подготовка поражения рассматривается как один из определяющих этапов комплексной ЧКВ. В материалах Boston Scientific отмечается связь ротационной атерэктомии с модификацией бляшки и последующей экспансией стента. В рандомизированном исследовании DIRO, приведённом производителем, ротационная атерэктомия продемонстрировала более выраженную модификацию кальцинированной бляшки и большую степень раскрытия стента по сравнению с орбитальной атерэктомией.

При этом оценивать результат только по ангиографии недостаточно. ВСУЗИ и ОКТ позволяют количественно определить MSA, выявить зоны недораскрытия, мальаппозиции и остаточной кальцификации. Это переводит оценку эффективности атерэктомии из субъективной ангиографической оценки в структурный контроль результата.

Таким образом, цель атерэктомии заключается не просто в увеличении ангиографического диаметра просвета. Более клинически значимая задача — создание механически подготовленного сосудистого сегмента, способного обеспечить полноценную экспансию имплантированного стента.

Рестеноз и лечение сложных внутрикоронарных поражений

Атерэктомия может использоваться не только при первичном лечении нативных кальцинированных поражений. Отдельную клиническую проблему представляют in-stent restenosis (ISR) и сложные поражения внутри ранее имплантированных стентов, особенно когда рестеноз связан с выраженной неоатеросклеротической тканью, фиброзом или кальцификацией.

В таких ситуациях необходимо сначала определить механизм рестеноза с помощью внутрисосудистой визуализации. Недостаточная экспансия стента, неоатеросклероз, кальцификация за пределами стента и другие механические причины требуют различной лечебной тактики. Простая повторная имплантация стента без устранения исходной механической причины может не решить проблему.

Эксимерная лазерная атерэктомия занимает особое место в этой области благодаря способности воздействовать на ткань в условиях ранее имплантированного стента. Компания Philips для ELCA отдельно указана возможность модификации бляшки даже за стойками стента, что делает лазерную технологию релевантной для определённых сложных внутрикоронарных сценариев.

Следует учитывать, что конкретная методика лечения ISR определяется механизмом рестеноза, характеристиками имплантированного стента, степенью кальцификации и результатами ВСУЗИ. Атерэктомия в данном случае является инструментом модификации конкретного патологического субстрата, а не универсальным методом лечения любого рестеноза.

Что такое атерэктомия?

Атерэктомия — эндоваскулярная методика механического или энергетического удаления либо модификации атеросклеротической бляшки внутри сосуда. В зависимости от технологии поражение может фрезероваться, иссекаться, аблироваться лазером или подвергаться орбитальному механическому воздействию. Основная цель — восстановление просвета сосуда или подготовка поражения к последующей ангиопластике и стентированию.

Для чего применяется система атерэктомии?

Системы атерэктомии применяются для лечения сложных атеросклеротических поражений, прежде всего выраженно кальцинированных, фиброзных, баллон-нерасширяемых и некоторых рестенотических поражений. В зависимости от конкретной технологии они используются в коронарных или периферических артериях.

Когда атерэктомия необходима перед стентированием?

Атерэктомия может потребоваться, когда плотная кальцинированная или другая морфологически сложная бляшка препятствует проведению устройства, полноценной баллонной дилатации или адекватной экспансии стента.

Можно ли выполнить атерэктомию вместо стентирования?

Не всегда. Атерэктомия и стентирование решают разные задачи: атерэктомия модифицирует или удаляет патологический субстрат, тогда как стент обеспечивает механическую поддержку сосудистого просвета.

Какие виды атерэктомии существуют?

Основные технологии включают ротационную, орбитальную, эксимерную лазерную и направленную атерэктомию. Они принципиально различаются механизмом воздействия: от высокоскоростной механической аблации и орбитального фрезерования до лазерной фотоабляции и направленного иссечения атероматозной ткани.

Чем ротационная атерэктомия отличается от других методов?

Ротационная атерэктомия использует высокоскоростной вращающийся абразивный бор для механической модификации преимущественно плотной кальцинированной бляшки. Метод особенно востребован в коронарных вмешательствах, когда выраженная кальцификация ограничивает прохождение баллона или полноценное раскрытие стента.

Что такое орбитальная атерэктомия?

Орбитальная атерэктомия — метод механической модификации бляшки, при котором абразивный элемент движется по орбитальной траектории внутри сосуда. Технология преимущественно используется для обработки кальцинированных поражений и создания условий для последующей баллонной дилатации или другой эндоваскулярной терапии.

Что такое направленная атерэктомия?

Направленная атерэктомия представляет собой механическое иссечение атеросклеротической ткани с возможностью контролировать направление воздействия. Режущий элемент удаляет фрагменты бляшки, которые собираются в специальном резервуаре катетера.

Используется ли атерэктомия при кальцинированных поражениях?

Да. Выраженная кальцификация является одним из ключевых клинических сценариев применения атерэктомии. Модификация кальция позволяет повысить податливость поражения, облегчить проведение устройств и создать условия для адекватной баллонной дилатации и экспансии стента.

Применяется ли атерэктомия при рестенозе внутри стента?

Да, но выбор технологии зависит от механизма рестеноза. При некоторых формах in-stent restenosis (ISR) может применяться эксимерная лазерная атерэктомия, особенно когда требуется воздействовать на рестенотическую ткань в сложной геометрии ранее имплантированного стента.

Можно ли использовать атерэктомию при хронической тотальной окклюзии?

В отдельных клинических сценариях — да. Возможность применения зависит от того, способен ли проводник пересечь поражение и позволяет ли конструкция конкретного атерэктомического катетера безопасно воздействовать на него.

Что выбрать: ротационную, лазерную, орбитальную или направленную атерэктомию?

Универсально лучшей технологии не существует. Выбор определяется сосудистым бассейном, морфологией и плотностью бляшки, протяжённостью поражения, наличием кальцификации, рестеноза или окклюзии, диаметром сосуда и задачей вмешательства — модификация кальция, дебалкинг, реканализация или подготовка к стентированию.
