Как выглядит аппарат МРТ
- vitaliy-cha1999
- 24 июл.
- 16 мин. чтения
Магнитно-резонансная томография (МРТ) — это высокотехнологичный диагностический метод, основанный на принципах ядерного магнитного резонанса, и широко применяемый в современной клинической практике для визуализации анатомических структур и патологических изменений в мягких тканях. Аппарат МРТ представляет собой не просто магнит, а сложный многофункциональный комплекс, включающий в себя широкий спектр взаимосвязанных компонентов — от мощных сверхпроводящих магнитных систем до высокоточных радиочастотных цепей, систем градиентного формирования сигнала и инфраструктуры обеспечения комфорта пациента.
Существует значительное разнообразие моделей и конфигураций аппаратов МРТ, варьирующихся по магнитному полю (низкопольные, среднепольные, высокопольные, сверхвысокопольные), геометрии (закрытые, полуоткрытые и открытые системы), числу каналов радиочастотной передачи и приёма, а также по наличию интегрированных клинических и инженерных опций, оптимизированных под конкретные задачи — от нейровизуализации до кардиологических и онкологических исследований. Современные аппараты МРТ могут поддерживать различные режимы синхронизации (например, с ЭКГ или дыхательным циклом), а также оснащаться специализированными градиентными модулями для функциональной МРТ, спектроскопии или диффузионно-тензорной визуализации.
При этом опыт пациента в ходе МРТ исследования определяется не только параметрами визуализации или качеством реконструкции изображений, но и внедрёнными технологиями обеспечения комфорта и безопасности. Так, ведущие производители оборудуют свои аппараты МРТ технологиями активного подавления акустического шума, которые значительно снижают уровень звукового давления в ходе последовательностей с интенсивной градиентной нагрузкой. Для уменьшения тревожности и повышения удовлетворенности пациентов всё чаще применяются аудиовизуальные интерфейсы: встроенные дисплеи с расслабляющими визуальными эффектами, системы обратной связи, аудиоподдержка и возможность связи с оператором. Эти элементы особенно важны при проведении сканирования у пациентов с клаустрофобией, детей и лиц с когнитивными нарушениями.
Устройство и виды аппаратов МРТ
Виды аппаратов МРТ: закрытые и открытые системы
Современные системы магнитно-резонансной томографии классифицируются по различным параметрам — напряжённость магнитного поля, конструктивные особенности, клиническое назначение, число приёмно-передающих каналов и др. Однако одним из наиболее определяющих признаков, как с инженерной, так и с пациент-ориентированной точки зрения, является архитектура аппарата МРТ — закрытая или открытая. Эта классификация отражает не только компоновку магнитной системы, но и принципы взаимодействия между пациентом, оператором и самим томографом, определяя эргономику, диагностические возможности и допустимые ограничения в клиническом применении.
Закрытые аппараты МРТ

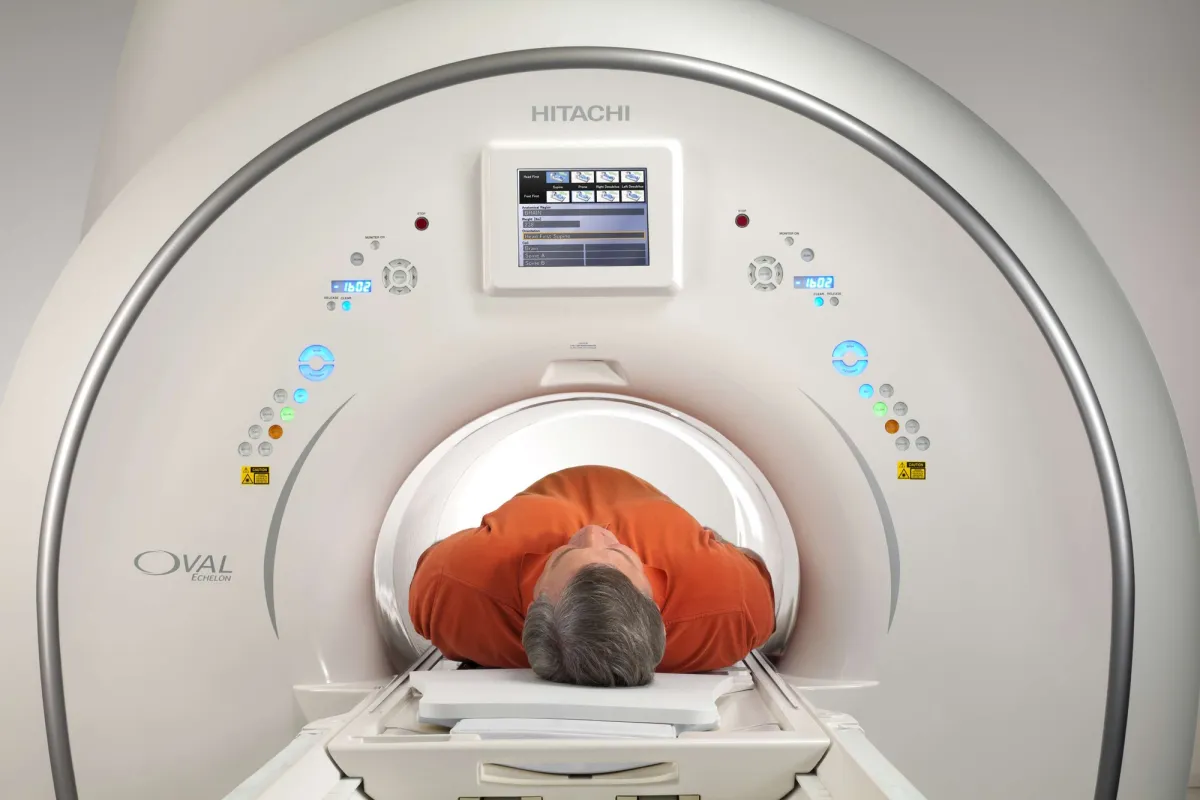

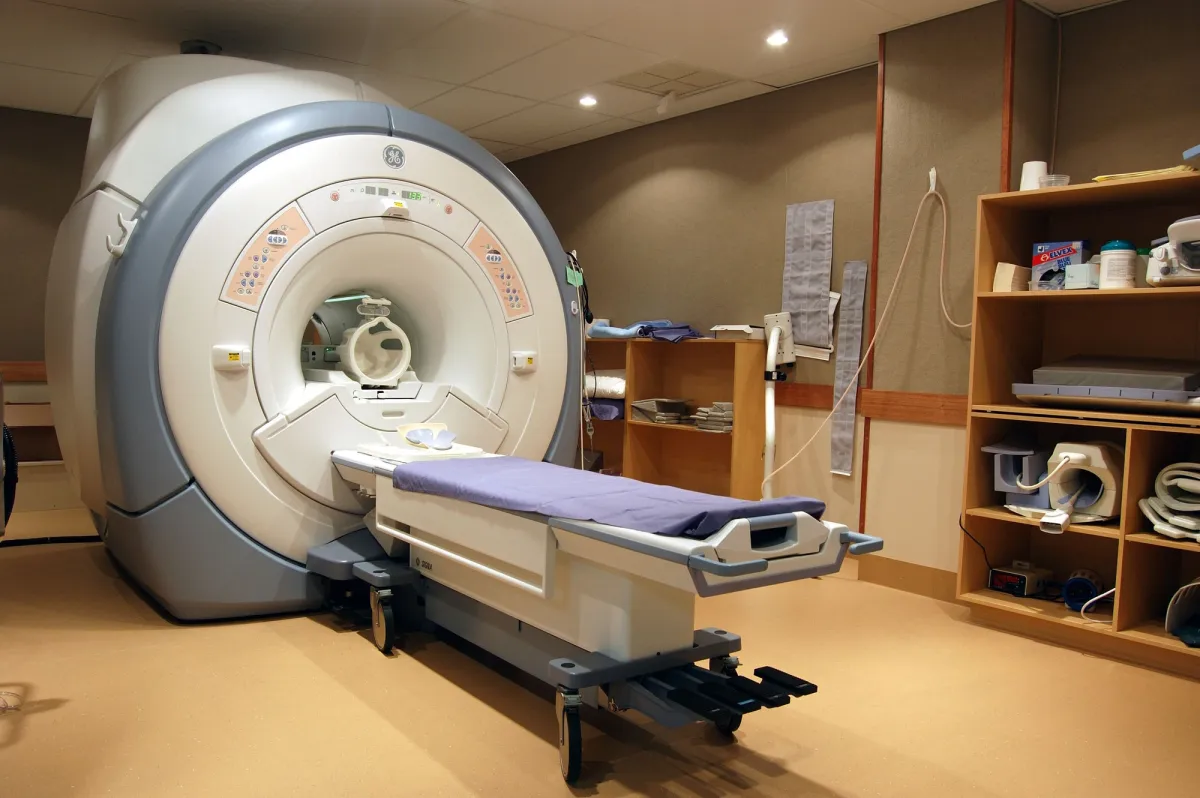

Закрытые аппараты МРТ представляют собой цилиндрическую конструкцию с туннельным отверстием, через которое стол с пациентом задвигается внутрь сверхпроводящего магнита. Такая геометрия обеспечивает равномерное распределение магнитного поля и высокую однородность в центральной зоне сканирования, так называемом изоцентром, что особенно важно для получения изображений высокого пространственного и контрастного разрешения. Закрытые аппараты МРТ обычно работают в диапазоне от 1.5 до 3.0 тесла, а в исследовательских и специализированных центрах могут использоваться и системы с напряжённостью поля 7.0 Тл и выше.
Закрытые аппараты МРТ доминируют в диагностической практике благодаря своей универсальности: они позволяют проводить широкий спектр клинических исследований — от нейровизуализации и онкологии до МР-ангиографии и динамического контрастного сканирования. Геометрически стабильное магнитное поле делает возможным использование наиболее чувствительных последовательностей, включая диффузионно-взвешенные изображения (DWI), спектроскопию, функциональную МРТ и перфузионные протоколы.
Однако такие аппараты МРТ имеют и некоторые ограничения: тесное пространство внутри туннеля вызывает дискомфорт у пациентов с клаустрофобией, а также ограничивает исследования у больных с избыточной массой тела или нестандартной анатомией.
Открытые аппараты МРТ

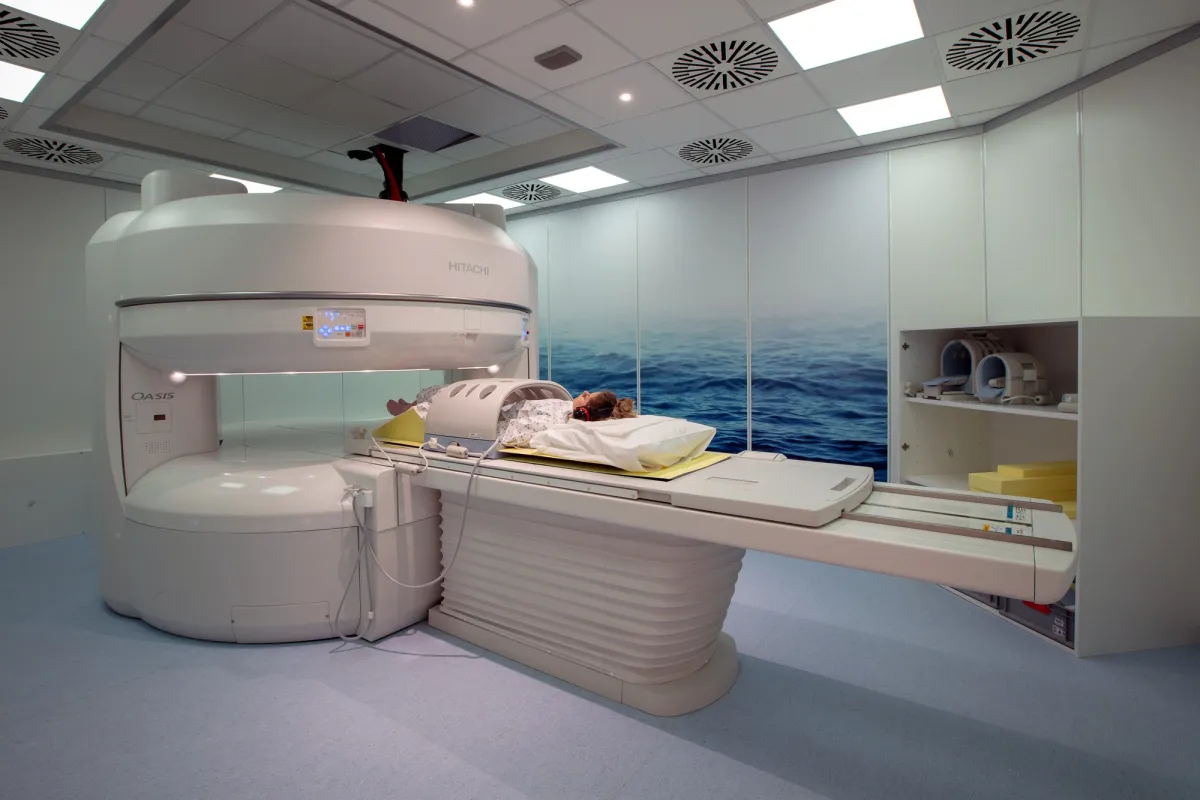

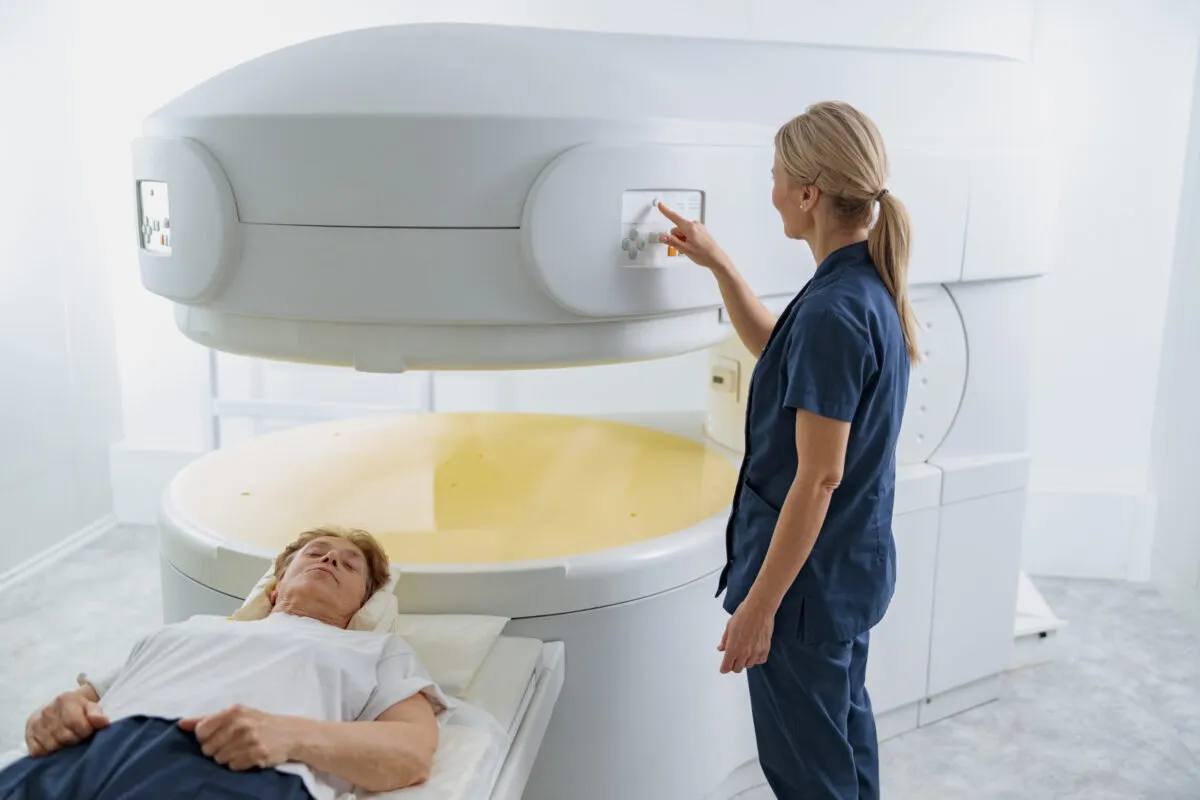

В противоположность закрытым, открытые аппараты МРТ характеризуются более просторной архитектурой, при которой магнитные полюса располагаются вертикально или с боков, оставляя свободное пространство вокруг пациента. Такая конфигурация облегчает доступ к пациенту в ходе исследования, что особенно важно в педиатрии, интервенционной радиологии и при исследовании пациентов с острым болевым синдромом, травмами или неврологическими нарушениями, затрудняющими длительное неподвижное положение.
Преимущества открытого аппарата МРТ в первую очередь заключаются в его эргономике и психологическом комфорте. Возможность визуального контакта с медперсоналом, отсутствие ощущения замкнутого пространства, адаптация под тучных пациентов — всё это расширяет спектр показаний к МРТ у категорий больных, которым закрытые системы могут быть противопоказаны. Тем не менее, следует отметить, что исторически открытые аппараты МРТ ассоциировались с меньшей напряжённостью магнитного поля (обычно до 0.3–0.5 Тл), что ограничивало их диагностическую ценность.
Однако современные разработки позволяют проектировать высокопольные открытые системы с напряжённостью поля до 1.2 Тл, что снижает разрыв в качестве визуализации по сравнению с классическими закрытыми решениями.
Сравнение и перспективы развития
Выбор между закрытой и открытой системой МРТ должен основываться не только на технических характеристиках, но и на совокупности клинических задач, анатомических особенностей пациента, организационных ресурсов учреждения и инфраструктурных ограничений. В условиях стационаров с высокой пропускной способностью и акцентом на высокоточную визуализацию — предпочтительны закрытые системы. В амбулаторной практике, при выполнении МРТ детям, пациентам с клаустрофобией или в условиях реабилитационных центров — открытые аппараты МРТ оказываются более адаптированными.
Современные тенденции в проектировании аппаратов МРТ направлены на гибридизацию этих подходов: разрабатываются полуоткрытые конструкции с высокой напряжённостью поля, внедряются технологии активного подавления артефактов и повышения градиентной однородности в системах с нестандартной геометрией. Граница между «закрытыми» и «открытыми» системами становится всё более условной — инженерная эволюция стремится к объединению преимуществ обеих конфигураций, сохраняя клиническую точность и улучшая переносимость процедуры пациентом.
Визуальные особенности конструкции аппарата МРТ
Визуальный облик аппарата МРТ — это отражение его внутренней инженерной сложности, эргономических требований и клинической универсальности. Хотя большинство пациентов воспринимают аппарат МРТ как большой тоннель, его внешний вид несёт в себе множество деталей, имеющих как функциональное, так и психологическое значение.

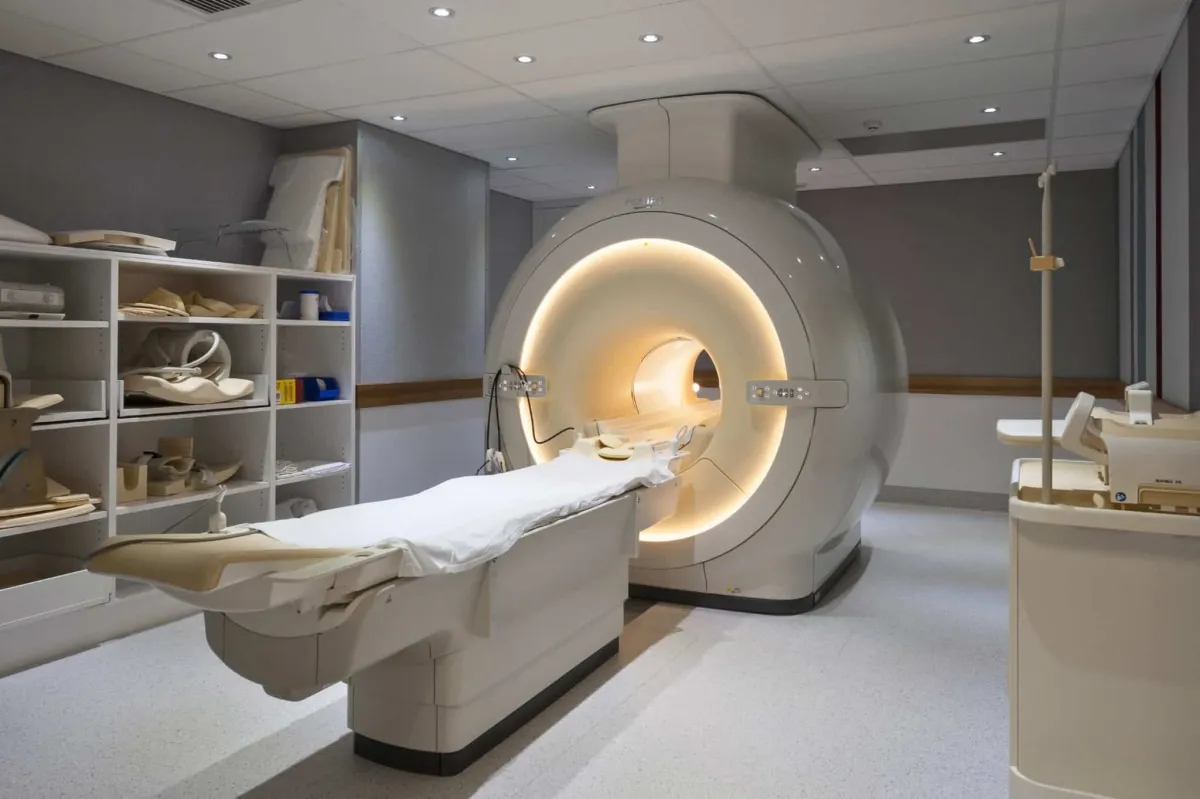

Классическая конфигурация закрытого аппарата МРТ представляет собой цилиндрическую структуру, длиной от 150 до 220 см и диаметром центрального отверстия (bore) от 60 до 70 см, установленную на массивной раме. Этот цилиндр, облицованный белым или светло-серым пластиковым кожухом, содержит внутри сверхпроводящий магнит, изолированный системой криогенного охлаждения. Внешняя оболочка аппарата МРТ выполняет не только эстетическую функцию, но и защищает чувствительные магнитные и радиочастотные компоненты от загрязнения и механического воздействия.

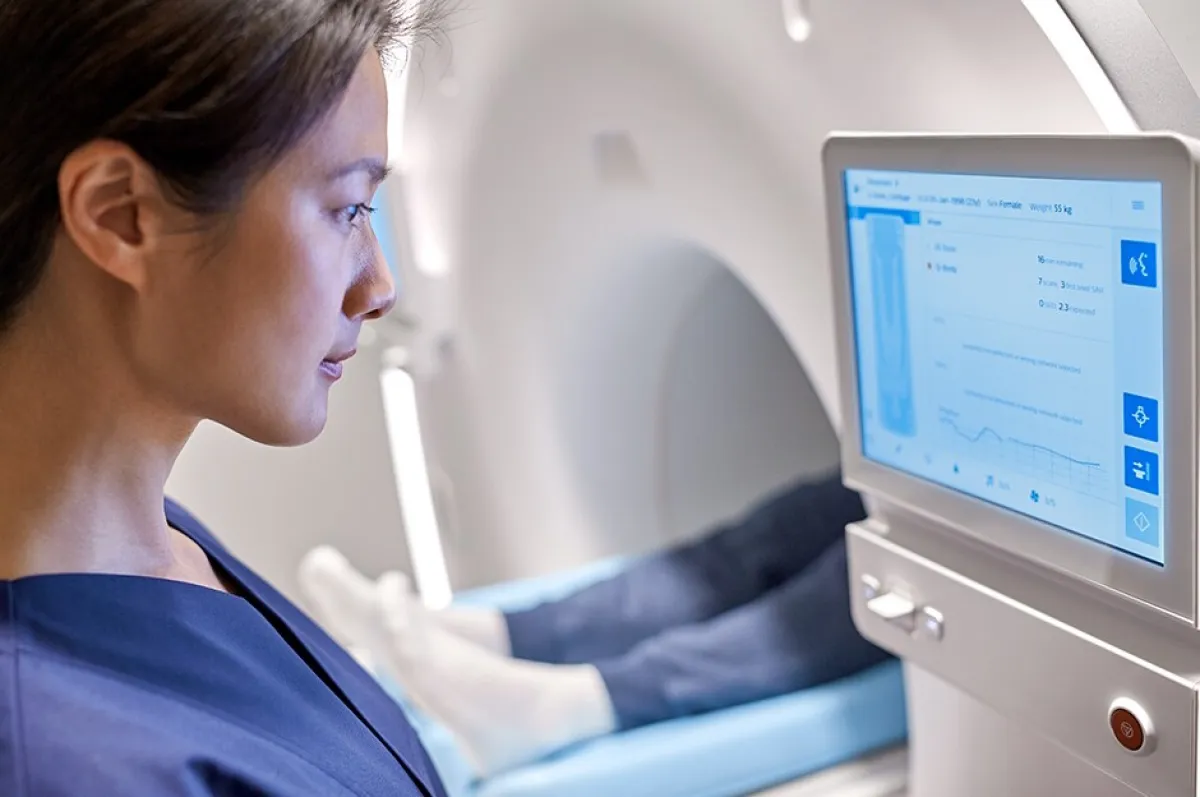

Лицевая часть аппарата МРТ — то, с чем непосредственно взаимодействует пациент — выполнена с особой тщательностью. Отверстие сканера обрамлено закруглёнными краями, часто с мягкой подсветкой по периметру, создающей иллюзию пространства и минимизирующей клаустрофобные ощущения. Над или под апертурой могут располагаться панели с индикаторами состояния, встроенными камерами наблюдения, инфракрасными сенсорами или вентиляционными отверстиями. Некоторые производители добавляют декоративные элементы: световые панели с изображением неба, природы или абстрактных узоров, особенно в педиатрических и женских отделениях.
Катушка пациента представляет собой моторизованную платформу, покрытую матовым композитным или пластиковым покрытием, устойчива к дезинфекции и не создаёт артефактов на изображениях. Она выдвигается вплотную к центру туннеля, обеспечивая точное совмещение области интереса с изоцентром магнитного поля. На поверхности стола могут быть размещены фиксирующие элементы, направляющие, крепления для РЧ-катушек, а также мягкие подголовники, подколенники и ремни иммобилизации. В ряде аппаратов МРТ реализована система автоматического распознавания типа катушки и положения пациента, что ускоряет подготовку к сканированию.
Кушетка интегрирована в модуль перемещения с возможностью продольного, вертикального и углового перемещения, а также, в некоторых случаях, бокового выдвижения для облегчения посадки. Некоторые модели позволяют «парковку» стола за пределами гентри для удобства укладки пациента, особенно при работе с носилками или в условиях экстренной медицины.
Особое внимание уделяется акустической защите: конструкция внутреннего пространства туннеля дополнена шумоизолирующими материалами, а сам корпус аппарата МРТ изолирует внешнюю среду от вибраций, вызванных работой градиентных катушек. Уровень акустического давления, хоть и остаётся ощутимым, может быть существенно снижен за счёт интеграции шумоподавляющих панелей, активных антирезонансных вставок и интеллектуального управления импульсными последовательностями.

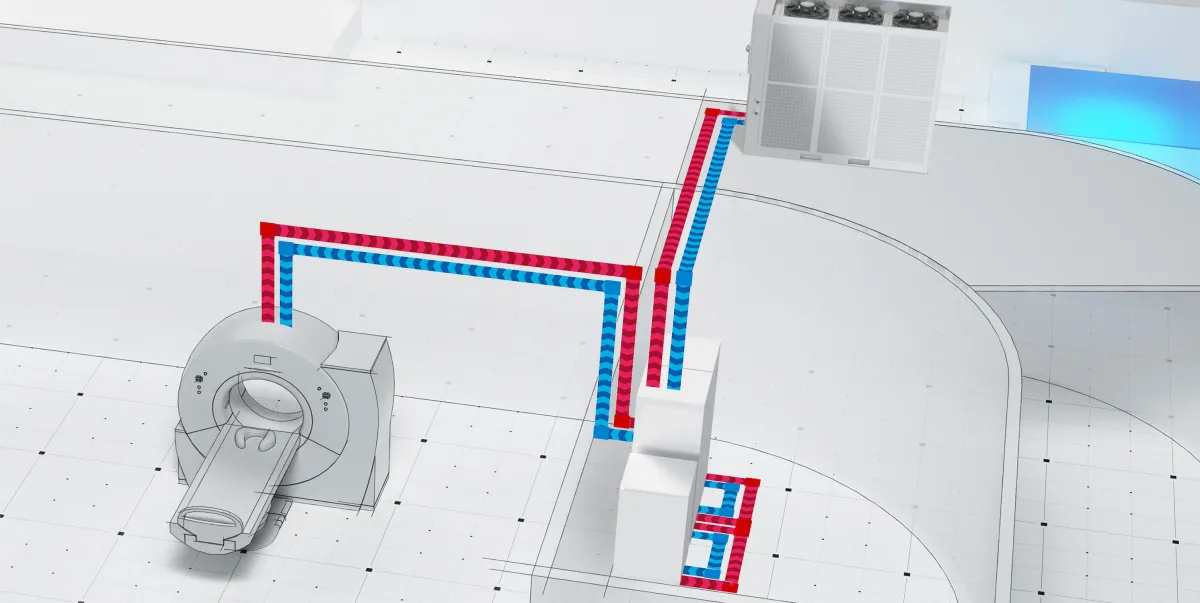

Внешние блоки томографа включают стойки управления, консоли оператора, шкафы с усилителями РЧ-сигнала и градиентными драйверами, а также криогенную инфраструктуру (чаще в отдельном техническом помещении). Все компоненты соединены системой кабельных магистралей, проходящих под фальшполом или в технических каналах с защитой от электромагнитных помех.
Следует отметить, что визуальный дизайн современных аппаратов МРТ всё чаще отражает гуманистическую концепцию «пациентоориентированной инженерии». Производители стремятся к созданию не только функциональных, но и визуально дружелюбных аппаратов: округлые формы, приглушённые цвета, адаптивная подсветка, уменьшение визуального давления конструкции на пациента. Это особенно актуально в детской, психиатрической и онкологической практике, где уровень стресса и эмоциональной восприимчивости к окружению выше среднего.
Таким образом, визуальные особенности конструкции аппарата МРТ являются неотъемлемой частью общей инженерной философии устройства: отточенное сочетание технологии, клинической функциональности и архитектуры, способной не только диагностировать, но и вызывать у пациента доверие и ощущение безопасности.
Какие звуки издаёт аппарат МРТ
Одной из наиболее характерных и запоминающихся особенностей процедуры МРТ для пациентов является акустическое сопровождение — громкие, ритмичные и зачастую резкие звуки, возникающие во время сканирования. Несмотря на кажущуюся внешнюю «тишину» окружающей обстановки и отсутствие подвижных механических деталей в магнитной системе, акустический профиль аппарата МРТ формируется в результате интенсивных физических процессов, происходящих внутри градиентных катушек.
Основным источником шума являются градиентные модули, которые во время каждой последовательности генерируют быстро переключающиеся электрические токи, создающие переменные магнитные поля. Эти поля взаимодействуют с постоянным основным полем магнита, вызывая электромагнитные силы, приводящие к микровибрациям элементов градиентной обмотки и окружающих конструкций. Из-за высокой частоты переключений и амплитуды градиентных импульсов (особенно в последовательностях типа echo planar imaging — EPI) эти вибрации передаются на корпус аппарата МРТ и воспринимаются как звуковые колебания в слышимом диапазоне, порой достигающие уровней от 80 до 120 дБ — сравнимо с уровнем шума в кабине самолёта во время взлёта.
Пациенты зачастую описывают звук томографа как «стук отбойного молотка», «удары по металлу» или «ритмичное щелканье». В педиатрической практике с этой целью нередко проводят предварительное аудиознакомство ребёнка с примерами звуков, чтобы снизить тревожность.
Стоит подчеркнуть, что, несмотря на выраженную громкость, звуки аппарата МРТ не представляют опасности для слуха при условии соблюдения протоколов защиты. Однако в ряде случаев — например, при длительном сканировании, высокопольных системах или при работе с ослабленными пациентами — дополнительная акустическая защита становится обязательной.
Как выглядит процесс МРТ сканирования от лица врача

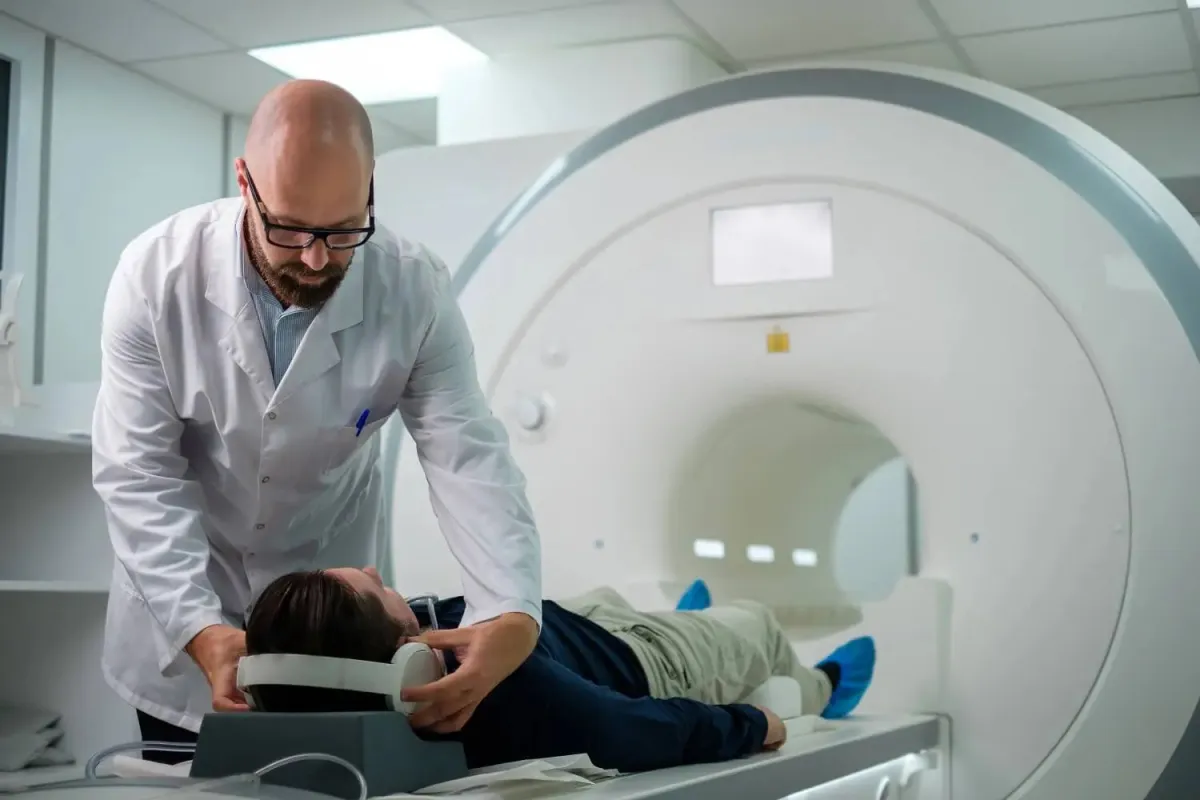

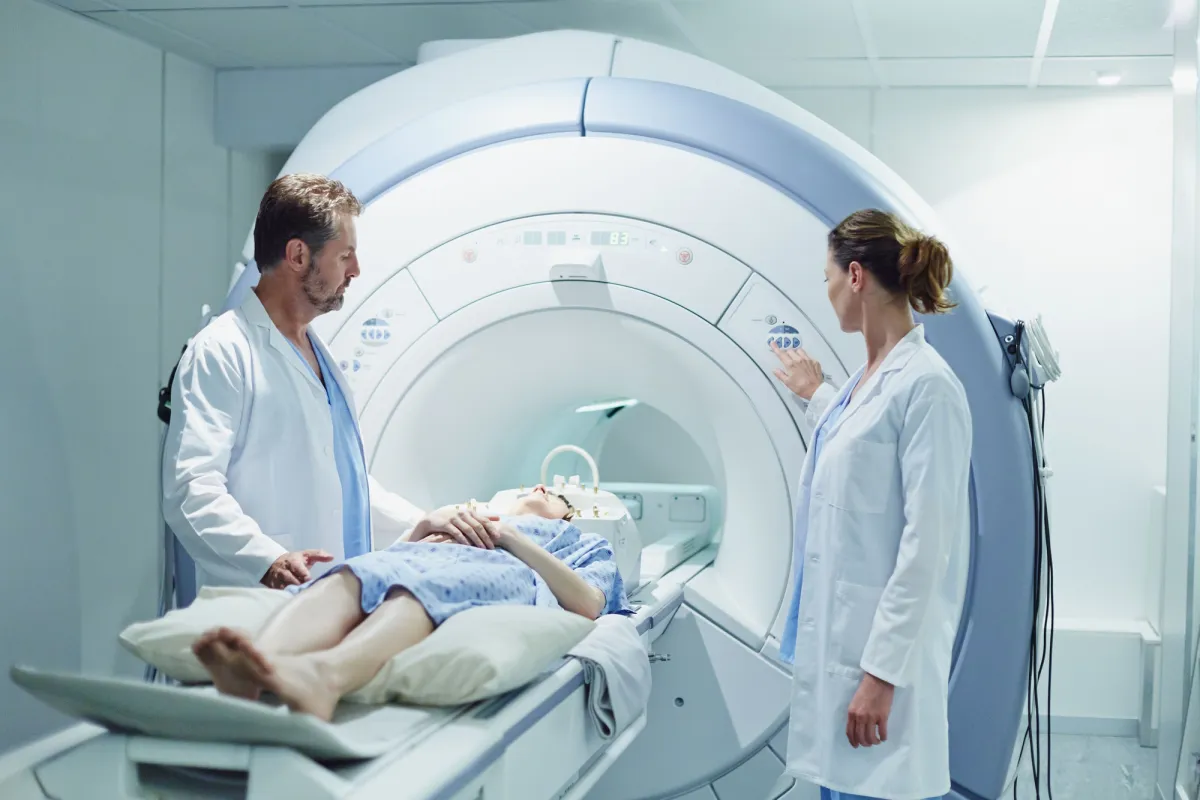

Рабочее место врача-рентгенолога находится в пультовой, откуда осуществляется дистанционный контроль и управление аппаратом МРТ. Внимание врача всегда разделено между экранным интерфейсом и живым мониторингом состояния пациента.
Сначала оператор сверяет данные предисследования — анамнез, область интереса и предварительные калибровочные изображения с выбранным протоколом сканирования. Определяются ключевые параметры: выбор последовательностей (T1-, T2-, PD взвешенные, DWI, FLAIR и прочие), интенсивность градиентов, размеры поля обзора (FOV) и толщина среза. На мониторе отражаются графики градиентных импульсов и форма радиочастотных пакетов: именно по ним врач оценивает, насколько чётко и быстро будет происходить кодирование сигнала.
С началом сканирования врач-рентгенолог активирует нужные последовательности, внимательно следя за изменениями кривых сигнала на рабочей станции. При регистрации первых срезов врач анализирует гистограммы интенсивности, текущий уровень шума и градиентные ошибки — все это отображается в реальном времени. При необходимости он выполняет коррекцию шиммовки, подстраивая активные корректирующие катушки для достижения оптимальной однородности поля в области интереса.
Системы укладки и позиционирования пациентов
Стол пациента

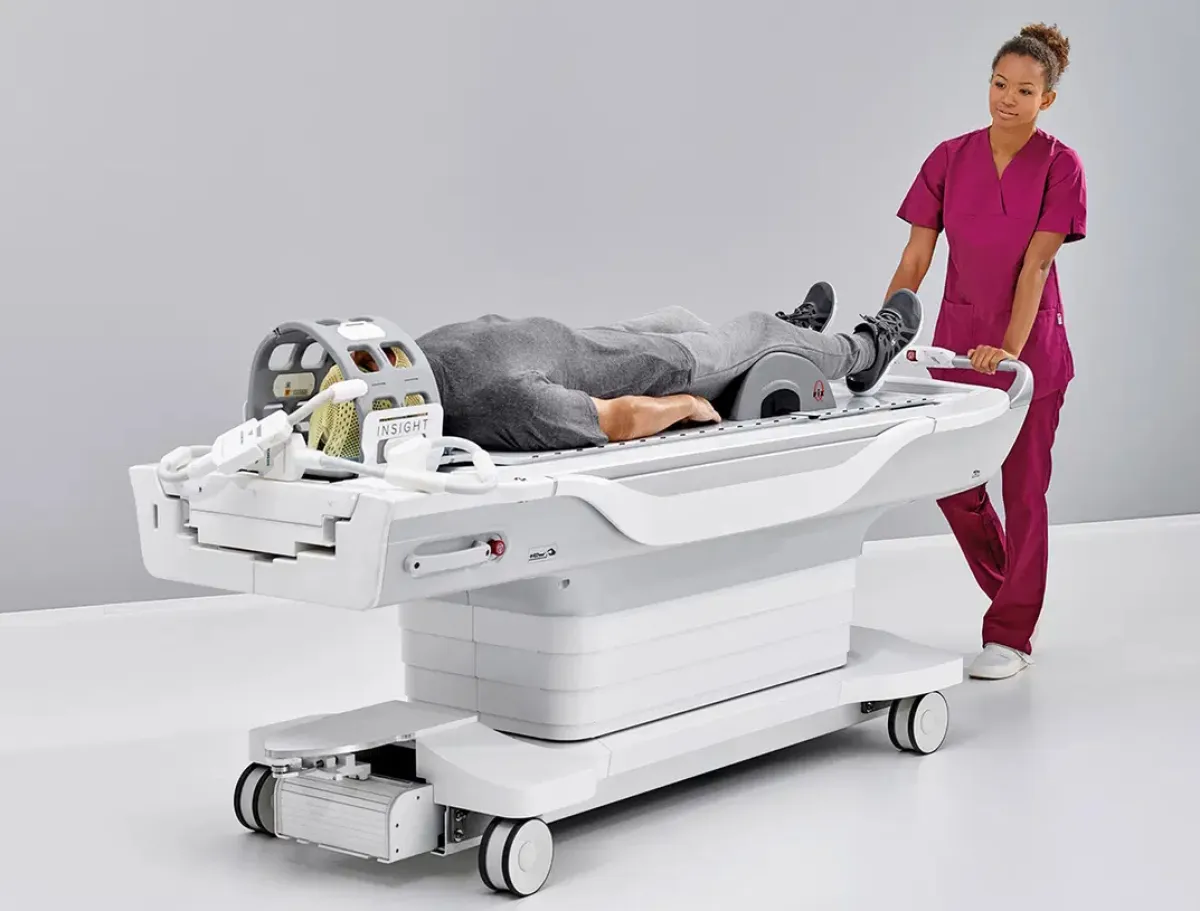

Стол пациента — ключевой элемент архитектуры магнитно-резонансного томографа, находящийся на стыке инженерной точности и клинической эргономики. Его конструкция, казалось бы, простая, на деле представляет собой высокотехнологичную платформу, выполняющую сразу несколько критически важных функций: обеспечение точного позиционирования исследуемой анатомической зоны в изоцентре магнита, комфорт пациента на протяжении процедуры и взаимодействие с радиочастотными катушками и другими аксессуарами визуализации.
Основное требование к столу МРТ — высокоточная продольная трансляция с миллиметровой дискретностью, поскольку положение области интереса относительно изоцентра напрямую влияет на однородность магнитного поля и, следовательно, на качество изображения. Современные моторизованные столы позволяют перемещать пациента в продольной плоскости с автоматическим наведением по координатам, задаваемым в программном обеспечении на основе scout-снимков (локализаторов). В аппаратах МРТ высокого класса реализована функция запоминания позиций и протоколов — важная опция при серийных исследованиях или повторных сканированиях.
Несмотря на высокую точность, конструкция стола не должна нарушать условия магнитной и радиочастотной однородности. Поэтому для его изготовления применяются немагнитные композиты и углеволокно, не создающие артефактов и не влияющие на работу приёмных катушек. Поверхность стола должна быть устойчивой к регулярной дезинфекции, не обладать электростатическими свойствами и быть совместимой с множеством дополнительных аксессуаров: ремнями, фиксаторами, вакуумными подушками, позиционирующими матами.
Отдельное внимание уделяется эргономике стола. Пациент находится в положении лежа, зачастую без движения на протяжении 15–40 минут, а в случае протоколов перфузии или функциональной МРТ — даже дольше. Поэтому современные столы включают анатомически профилированные подушки, регулируемые подголовники и поддерживающие валики. Поверхность может быть слегка рельефной, чтобы снизить напряжение в позвоночнике и обеспечить физиологическое положение конечностей.
Во многих моделях стол отделён от гентри (сканирующего тоннеля) и может быть механически отсоединён, чтобы транспортировать пациента за пределы магнитного поля — критически важная функция в неотложных случаях или при использовании в операционных МР-системах. Такая «модульная» конфигурация особенно востребована в интервенционной МРТ, где пациент переводится на МР-стол уже в операционной, а затем фиксируется к магниту.
В педиатрической практике и при сканировании пациентов с ограниченной подвижностью столы оснащаются низкопрофильными подъёмными механизмами, позволяющими производить посадку с уровня инвалидной коляски. Кроме того, интегрированы датчики нагрузки, распознающие вес пациента и автоматически ограничивающие допустимое ускорение перемещения, предотвращая рывки.
На уровне интерфейса врач оператор управляет столом при помощи панели, джойстика или встроенного программного модуля на консоли. Некоторые системы поддерживают визуализацию движения в режиме реального времени — на экране отображается виртуальная модель пациента и стола с наложением зоны сканирования. Это особенно важно при исследованиях, требующих точного совмещения объёма интереса с центром градиентного поля или радиочастотной катушки.
Таким образом, стол пациента — это не просто механическая платформа, а точный и интеллектуальный интерфейс между пациентом и высокопольным магнитом. Его конструкция отражает баланс между клинической универсальностью, инженерной надёжностью и гуманистическим подходом, обеспечивая необходимую точность диагностики при сохранении максимального комфорта и безопасности пациента.
Катушки для МРТ

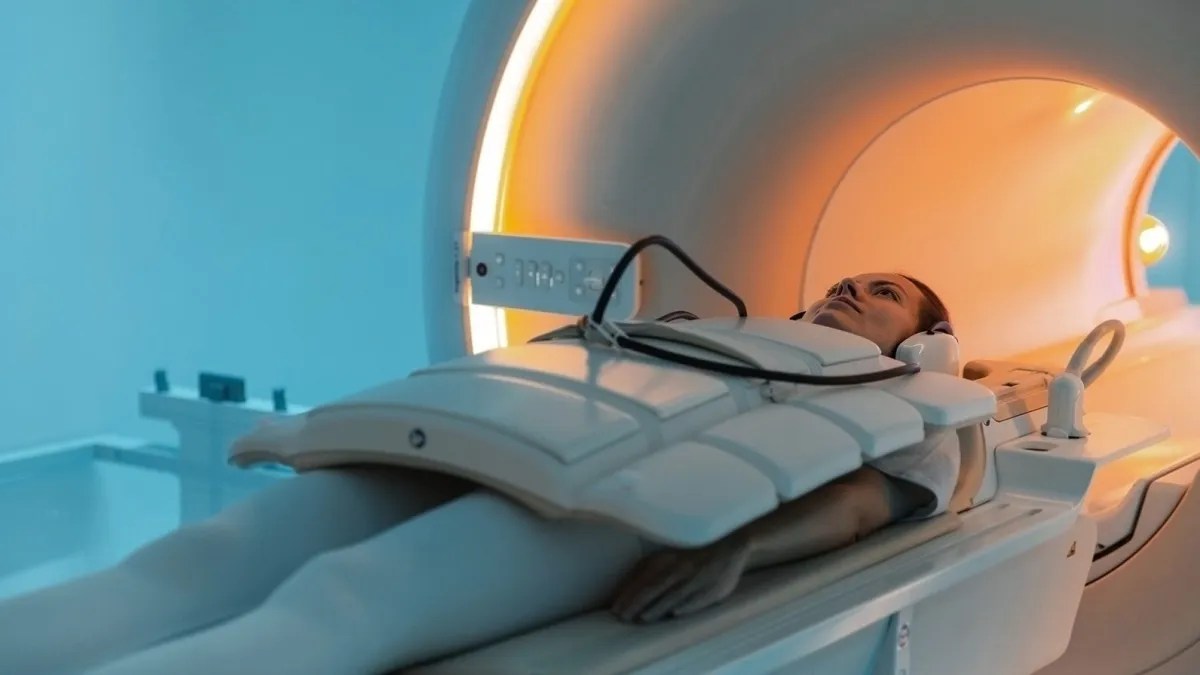

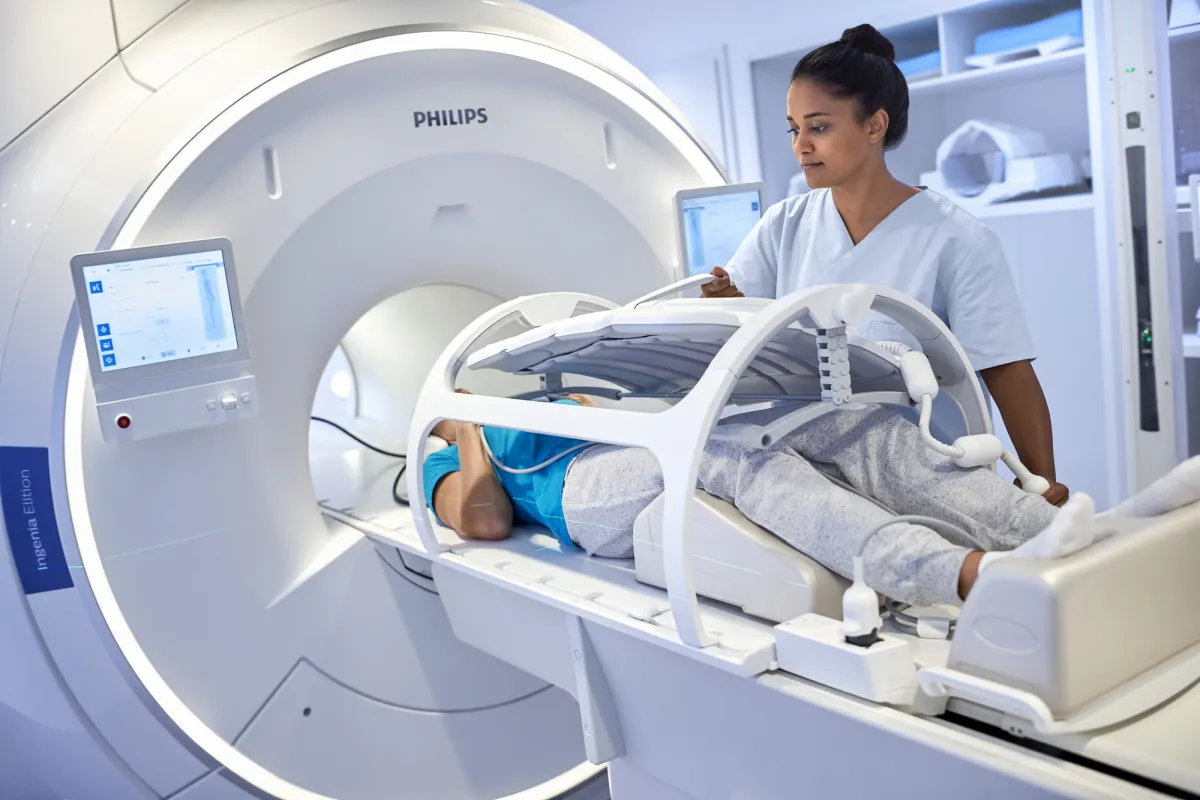

Катушки магнитно-резонансного томографа — это ключевые элементы радиочастотной системы, обеспечивающие возбуждение и приём сигнала от водородных ядер в тканях организма. Несмотря на то, что основной магнит создаёт постоянное поле, именно катушки формируют кратковременные радиочастотные импульсы и принимают ответные сигналы, из которых затем формируется финальное изображение. Современные МРТ-системы используют высокочастотные фазированные катушки, сочетающие в себе сложную электронику, эргономику и алгоритмы параллельной визуализации.

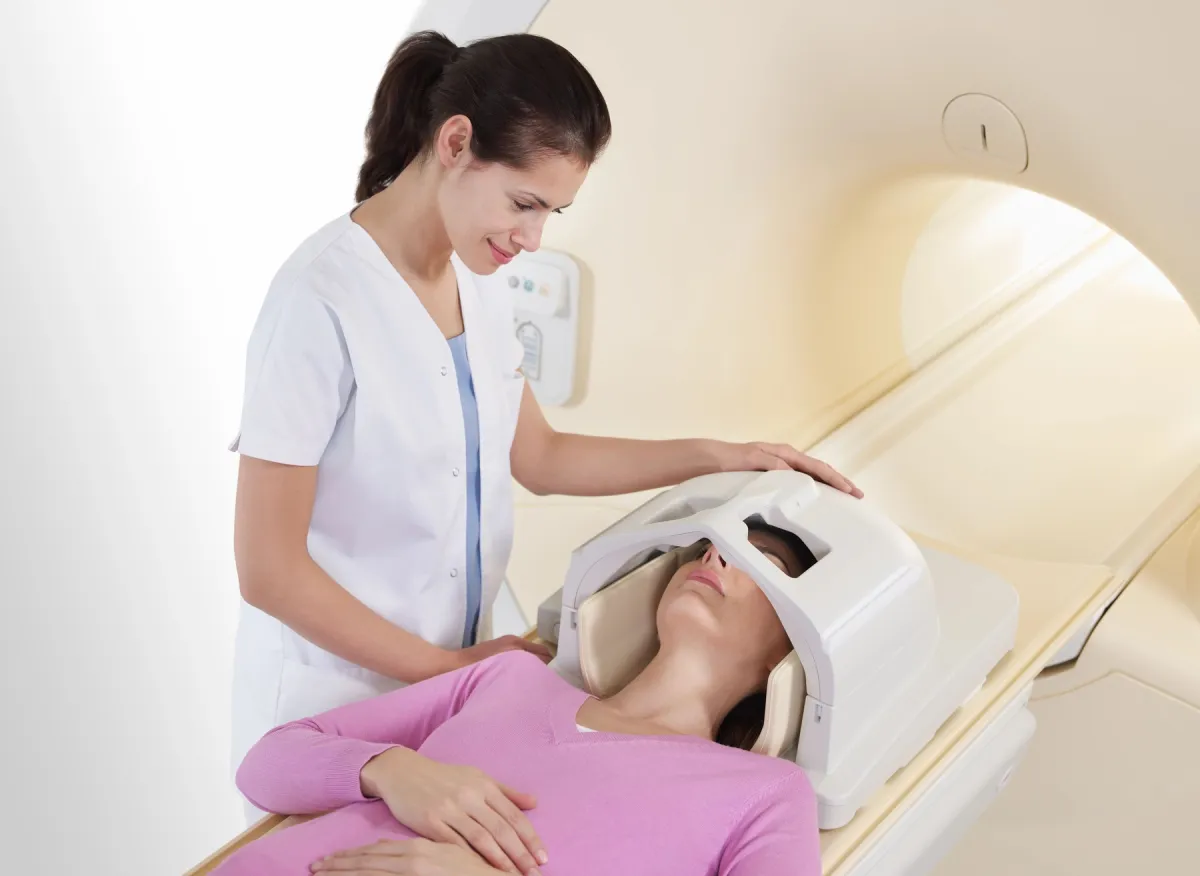

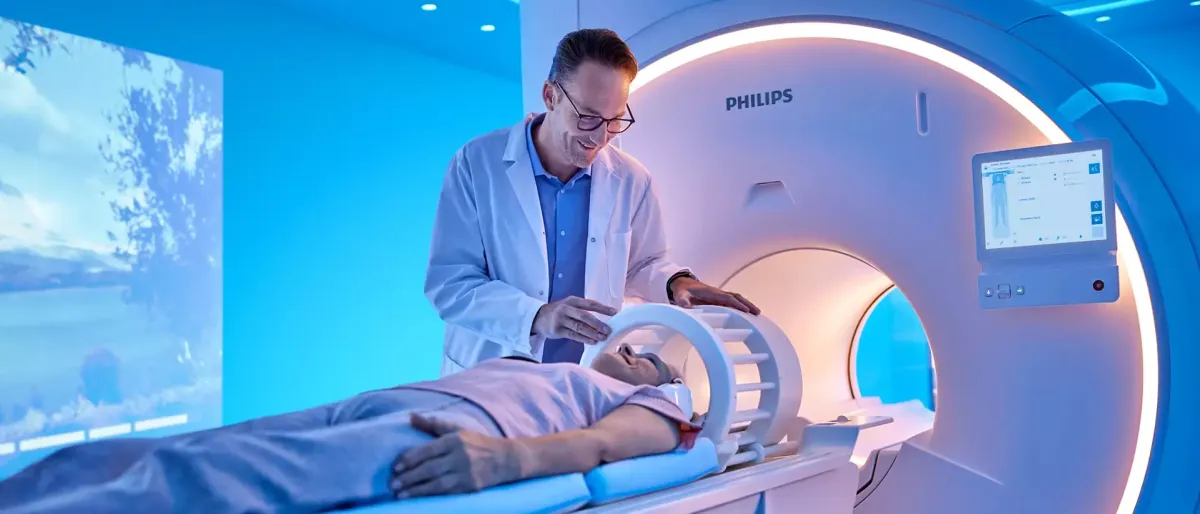

Катушки можно условно разделить по назначению и анатомической специализации. Головные катушки представляют собой полужёсткую структуру в форме шлема или колпака, которая охватывает голову пациента и обеспечивает равномерный приём сигнала со всех сторон. Они особенно чувствительны к сигналам от серого и белого вещества головного мозга, что делает их незаменимыми при нейровизуализации, оценке опухолей, очагов демиелинизации или патологии сосудов.
Катушки для позвоночника часто интегрированы в стол или позиционируются под спиной пациента. Их конструкция адаптирована к изгибам позвоночного столба и позволяет получать последовательные срезы вдоль всей длины шейного, грудного и поясничного отделов без необходимости переукладки. В современных аппаратах МРТ предусмотрена возможность объединения нескольких секций в единую решётку, увеличивая зону охвата и снижая шум.

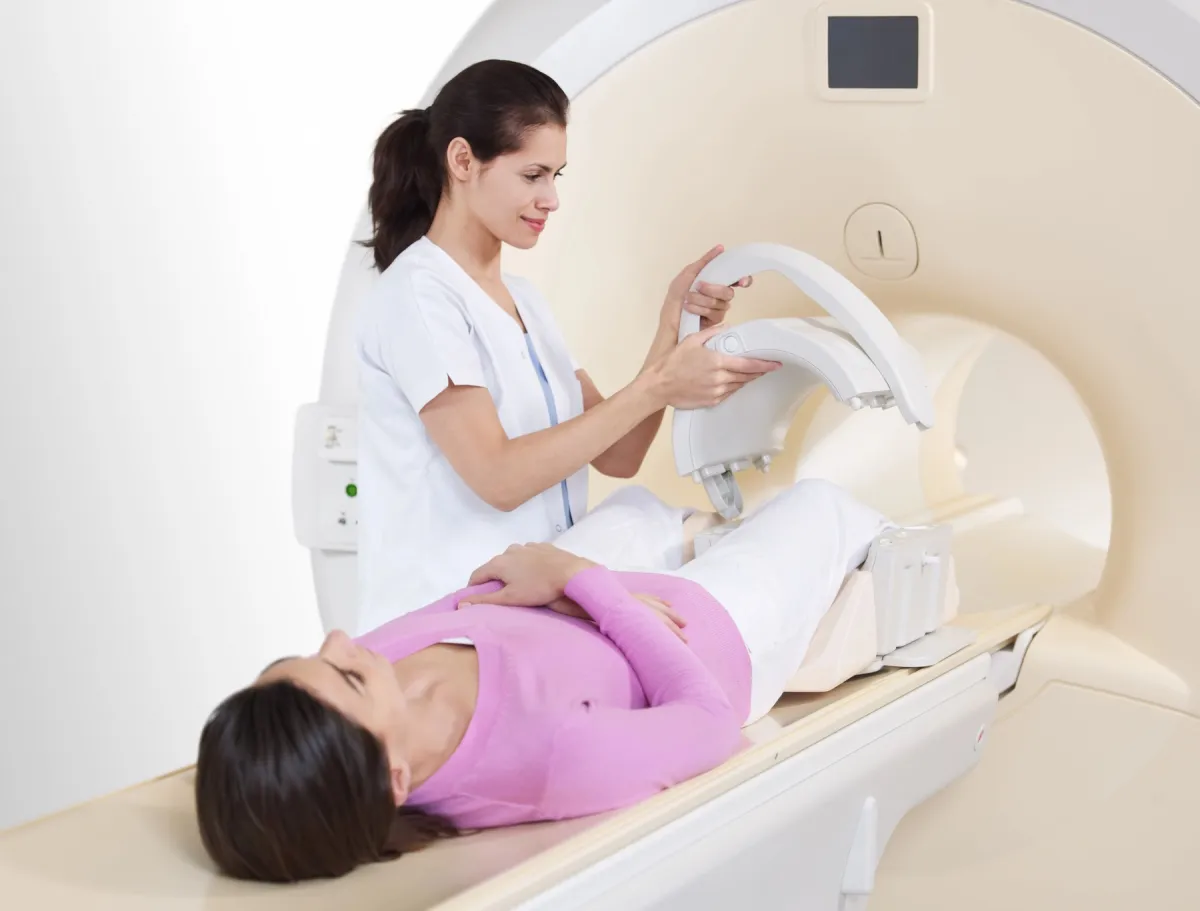

Катушки для коленного сустава представляют собой компактные цилиндрические модули, фиксирующиеся вокруг сустава и обеспечивающие высокое пространственное разрешение. Благодаря плотному прилеганию и конфигурации элементов приёмного контура они позволяют детализировать структуры менисков, хрящей, связок и костных поверхностей.
Поверхностные катушки — гибкие, лёгкие и легко позиционируемые. Используются для обследования молочных желёз, брюшной полости, мягких тканей конечностей, суставов, а также в педиатрии. Их конструкция позволяет адаптировать форму катушки под индивидуальную анатомию пациента. Современные модели включают до 16–32 независимых каналов, каждый из которых улавливает сигнал с ограниченной зоны, что повышает разрешение и снижает время сканирования при использовании технологий параллельной реконструкции (SENSE, GRAPPA, SMASH).
Инновационные технологии: катушки нового поколения

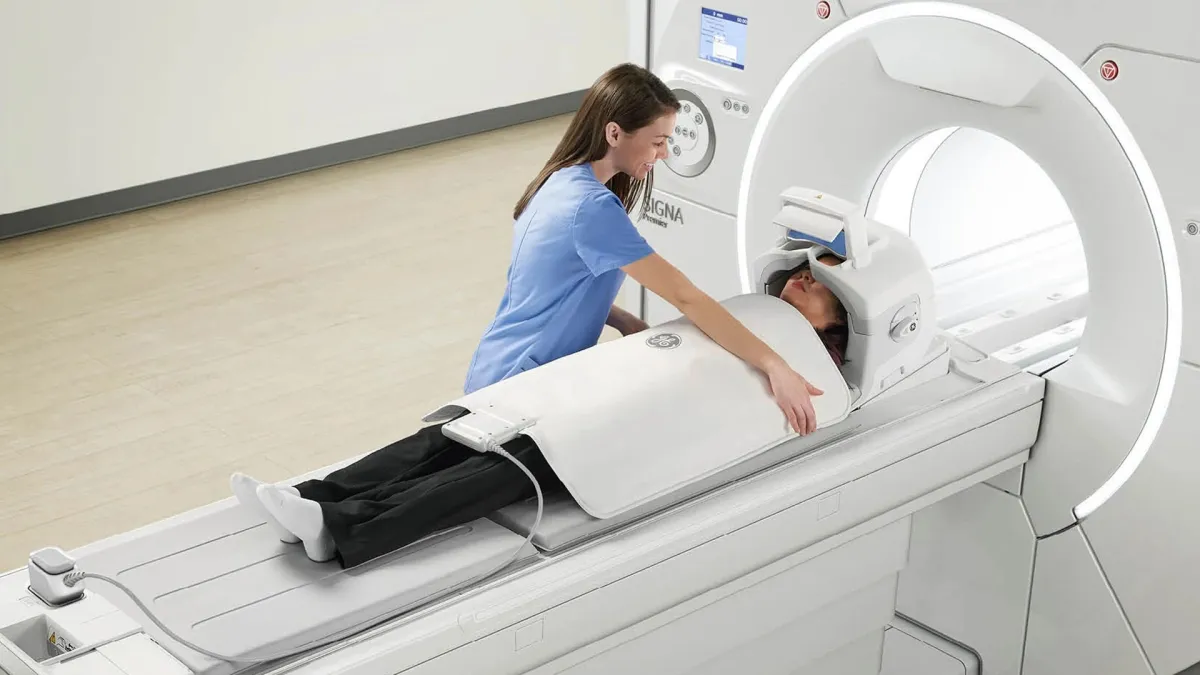

Одним из самых заметных технологических прорывов последних лет в области МРТ-диагностики стала разработка AIR Coil (Adaptive Image Receive) от GE Healthcare. Эти ультралёгкие, гибкие катушки, основанные на инновационной сетчатой структуре с вплетёнными проводящими волокнами, стали настоящей альтернативой традиционным жёстким катушкам. Их главной особенностью является исключительная способность адаптироваться к анатомии пациента — катушка буквально оборачивается вокруг исследуемой области, обеспечивая равномерное покрытие и стабильно высокое соотношение сигнал/шум (SNR), независимо от формы тела.
Благодаря гибкости конструкции и минимальному весу, РЧ-катушки AIR значительно снижает артефакты, связанные с движением, что особенно важно при исследовании нефиксированных участков тела и у пациентов, которым трудно сохранять неподвижность. Помимо технических преимуществ, данная технология демонстрирует и высокий уровень заботы о пациенте: вес катушек на 60–80% меньше по сравнению с классическими моделями, что делает процедуру более комфортной — тело не сдавливается, дыхание остаётся свободным, а стресс от пребывания в замкнутом пространстве аппарата МРТ существенно снижается.
Системы позиционирования в аппаратах МРТ
Системы позиционирования пациента в магнитно-резонансной томографии представляют собой критически важный комплекс инженерных решений, обеспечивающих точную пространственную локализацию анатомической области интереса относительно изоцентра магнита и оптимальное расположение катушек. Эффективность позиционирования напрямую влияет на диагностическое качество снимков, воспроизводимость исследований, уровень артефактов и, не в последнюю очередь, на комфорт и безопасность пациента.

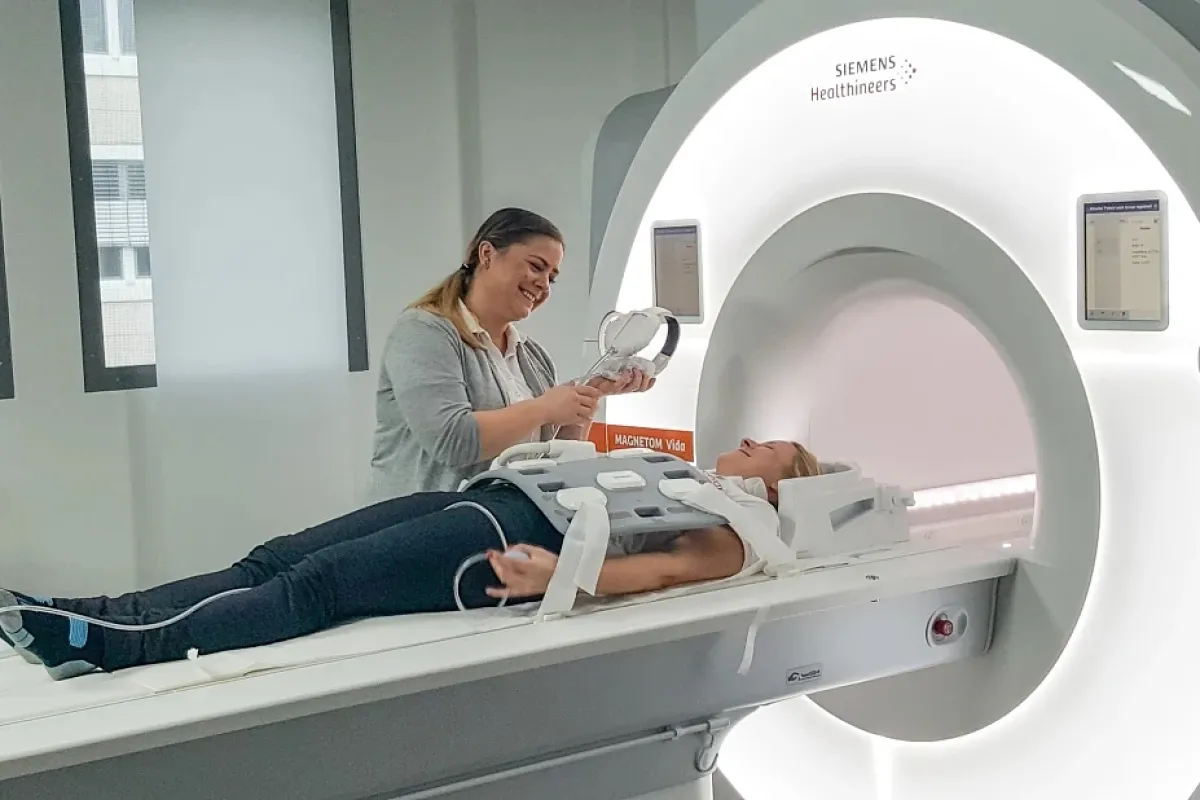

Визуально этот процесс может показаться рутинным — укладка пациента на стол и перемещение внутрь гентри. Однако в реальности за этим стоят десятки параметров и алгоритмов, нацеленных на микрометрическую точность. В аппаратах МРТ реализованы автоматизированные или полуавтоматические системы интеллектуального позиционирования, включающие сенсоры, моторизованные механизмы, а также визуальные и программные подсказки оператору.
Ключевая цель позиционирования — поместить нужную зону сканирования строго в изоцентр магнитного поля, то есть в точку с максимальной однородностью и стабильностью поля. Именно в этой зоне обеспечиваются оптимальные условия для работы радиочастотной системы и градиентов, а значит — максимальное качество сигнала и контрастность МРТ изображения. Малейшее смещение от изоцентра, особенно в высокопольных томографах, способно привести к геометрическим искажениями, падению SNR или появлению артефактов.

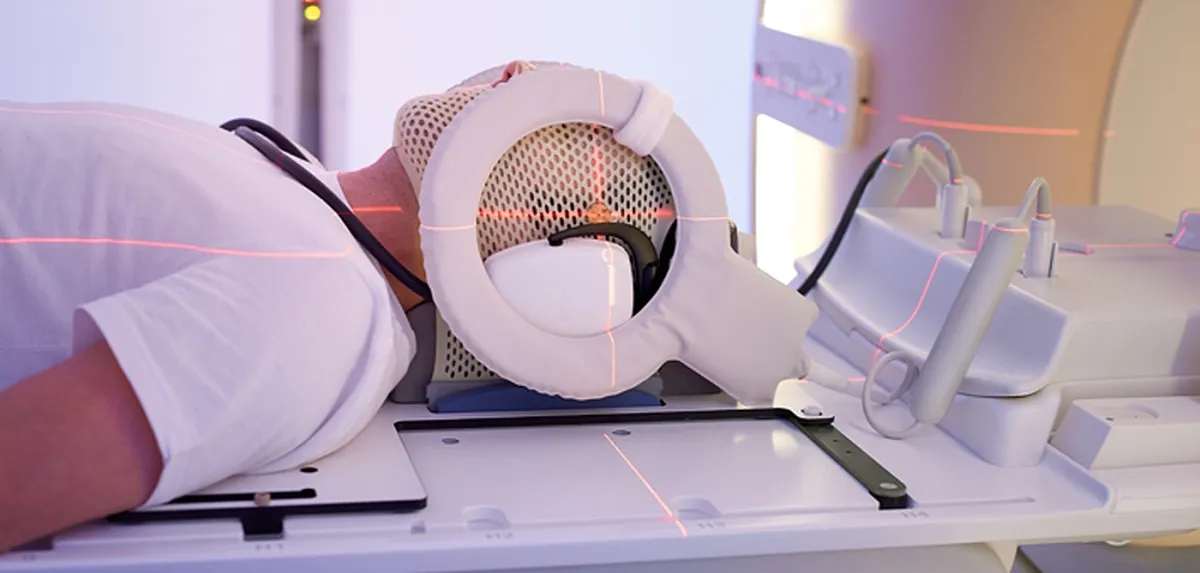

Чтобы исключить подобные ошибки, аппараты МРТ оснащаются лазерными целевыми указателями, встроенными в корпус или стол, которые помогают оператору выровнять тело пациента по анатомическим ориентирам: на уровне глотки, грудины, пупка, колена и т.д. Некоторые системы используют инфракрасные датчики или визуальные трекеры, автоматически определяющие положение тела и катушки, передавая координаты в интерфейс оператора.
После укладки пациента на стол система выполняет первичную локализационную съёмку — scout-серию или localizer, которая автоматически формирует ориентировочные срезы в нескольких плоскостях. На основе этих изображений оператор выбирает точную область интереса, и аппарат МРТ корректирует координаты стол-позиции с учётом анатомии конкретного пациента.
Современные алгоритмы поддерживают автоматическую сегментацию анатомических структур: головной мозг, органы малого таза, позвоночник, суставы. Это особенно полезно в повторных исследованиях, а также при минимальном временном ресурсе на процедуру (экстренные пациенты, дети, пациенты с когнитивными нарушениями).
Позиционирование не заканчивается на выборе координат. Важнейшей задачей является обеспечение неподвижности пациента на протяжении всего исследования. Даже микродвижения, вызванные дыханием или мышечным напряжением, могут создать артефакты, ухудшить резкость изображения или исказить функциональные параметры.
С этой целью используются:

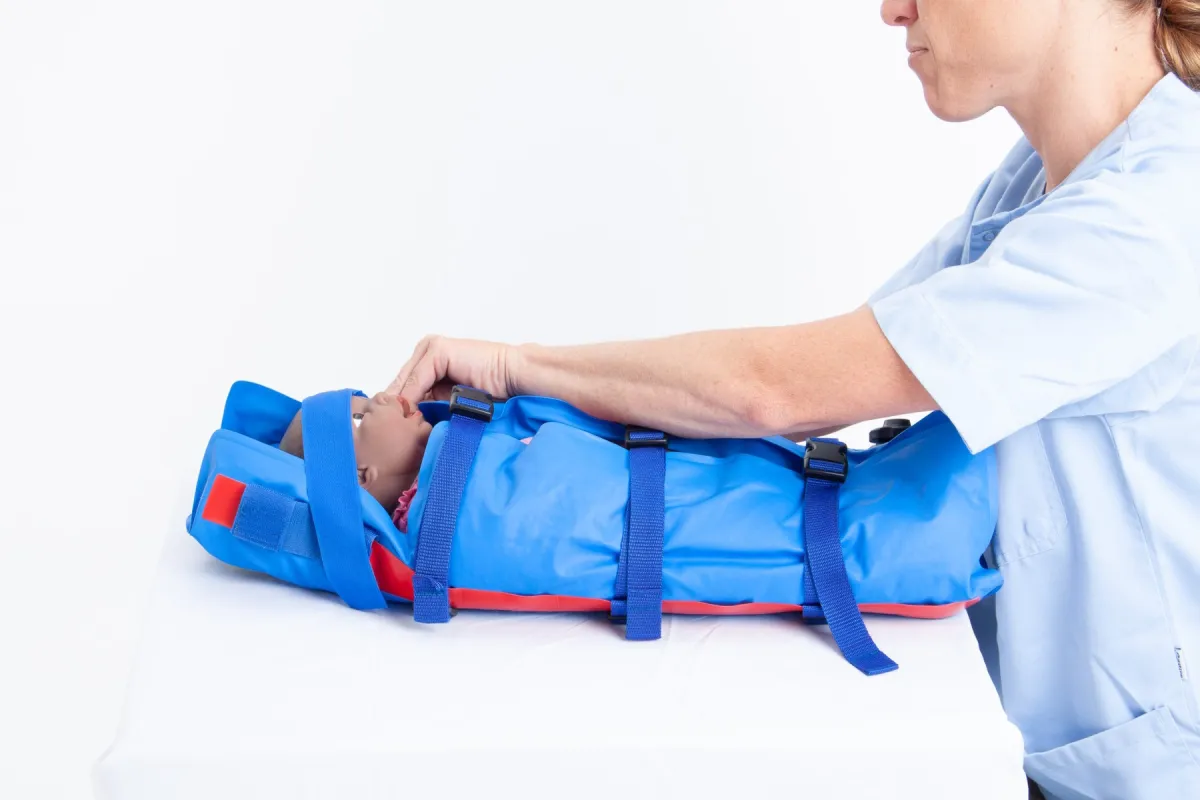

Иммобилизационные фиксаторы (ремни, подушки, валики), адаптируемые под телосложение пациента.
Позиционные матрасы и вакуумные подушки, которые принимают форму тела и стабилизируют его во всех плоскостях.
Дыхательные триггеры (пневматические или оптические сенсоры), позволяющие синхронизировать съёмку с фазами дыхания.

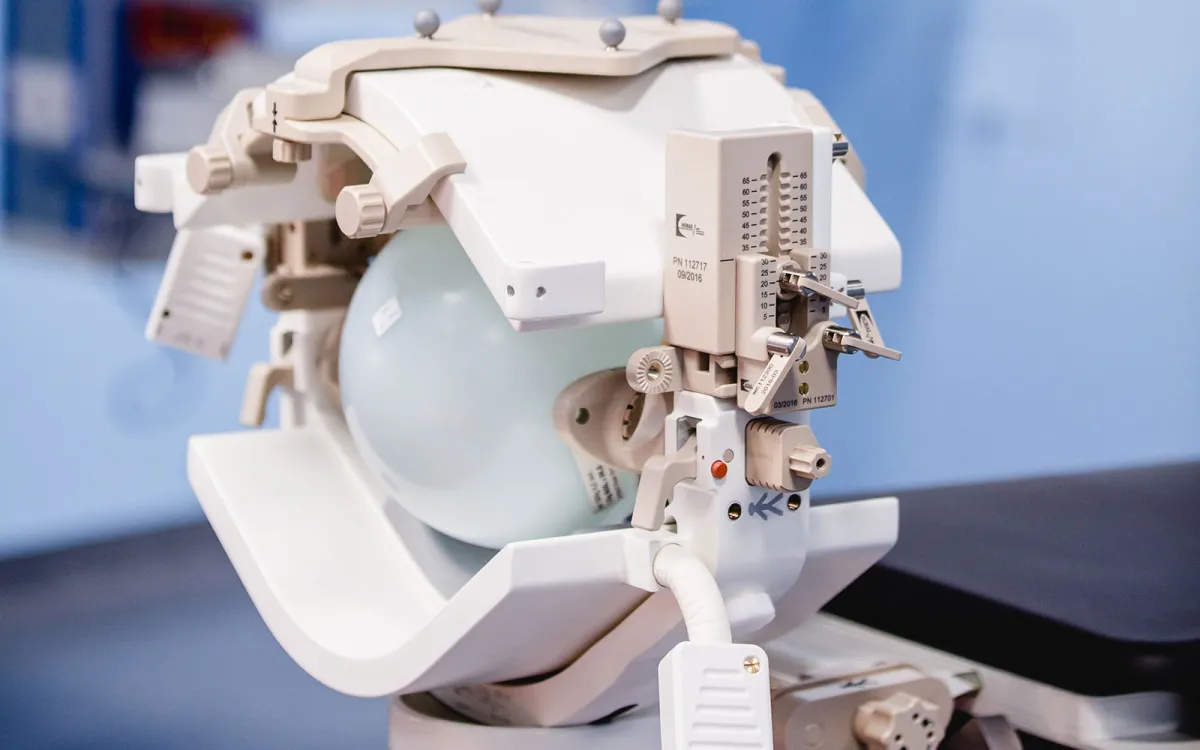

В интервенционной и функциональной МРТ применяются более сложные системы — например, фиксаторы головы с нейтральным положением, позволяющие получить стабильные последовательности fMRI, или перемещаемые носилки с воспроизводимой точкой привязки, обеспечивающие идентичную укладку при серийных исследованиях.
Психоэмоциональное состояние пациента — один из недооценённых факторов точности позиционирования. Стресс, тревога, ощущение холода или давления приводят к непроизвольным движениям, повышенному мышечному тонусу и, как следствие, к ухудшению качества снимков.
Визуальные и эргономические особенности конструкции аппаратов МРТ
Внутренний диаметр гентри: стандартный и увеличенный

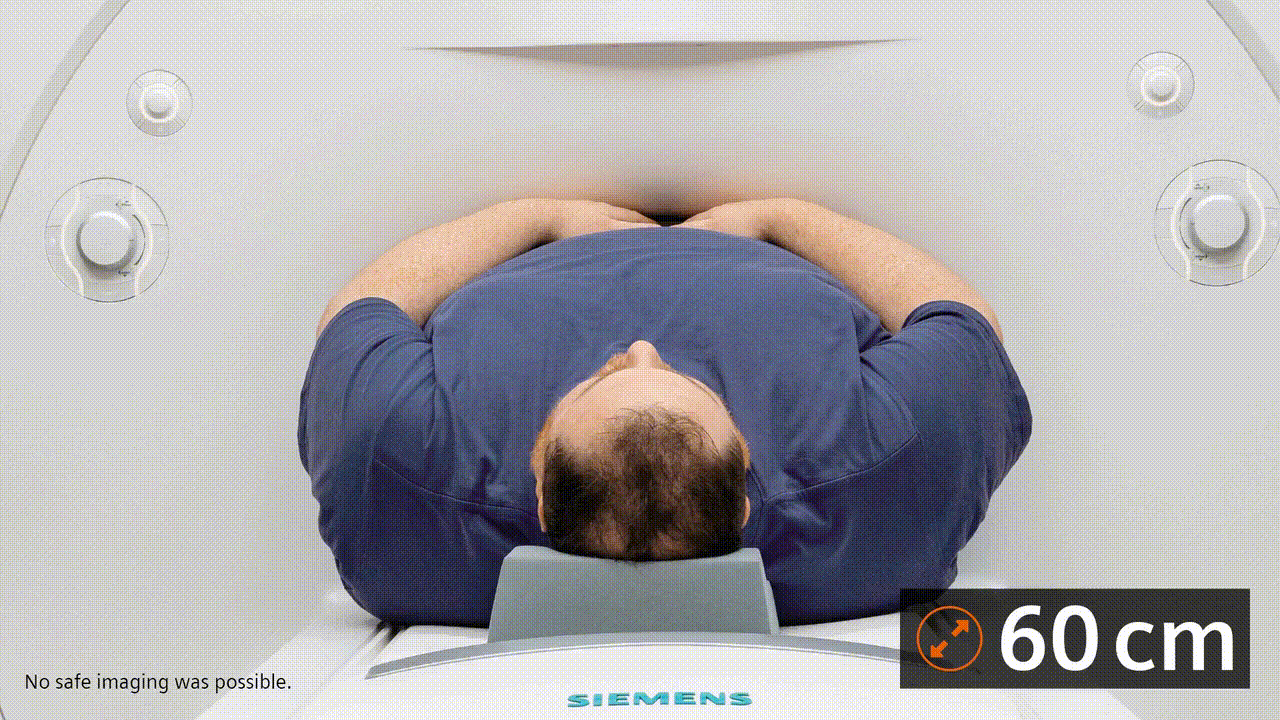

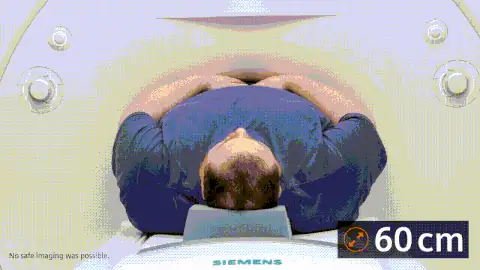

Одним из ключевых параметров конструкции аппарата МРТ, оказывающих непосредственное влияние как на клинические аспекты визуализации, так и на комфорт пациента, является внутренний диаметр гентри — цилиндрического туннеля, через который перемещается пациент во время сканирования. Стандартные системы, доминировавшие на рынке на протяжении десятилетий, имели диаметр в пределах 60 см. Такие аппараты МРТ демонстрировали высокие показатели однородности магнитного поля, что было критически важно для обеспечения качества изображения. Однако, в силу ограниченного пространства внутри туннеля, пациенты с избыточной массой тела, а также страдающие клаустрофобией, могли испытывать выраженный дискомфорт, что иногда приводило к прерыванию исследования или необходимости применения седации.
С развитием инженерных решений и технологии активного шумоподавления магнитного поля, производителям удалось увеличить внутренний диаметр гентри до 70 см без существенного ухудшения однородности поля. Такие аппараты МРТ получили название систем с широким гентри и стали особенно востребованными в амбулаторной практике, в педиатрии и при работе с пациентами с ограниченными двигательными функциями. Кроме улучшения переносимости процедуры, расширенный диаметр гентри упрощает доступ медицинского персонала к пациенту, а также даёт больше пространства для установки специализированных катушек или вспомогательных фиксаторов.
Стоит подчеркнуть, что современные аппараты МРТ (wide-bore MRI) обеспечивают высокое качество изображения благодаря усовершенствованной системе градиентов и активной шимминг-коррекции. Тем не менее, при выборе между стандартным и увеличенным диаметром гентри клиницисты и инженеры должны учитывать специфику задач: при высокоточной нейровизуализации предпочтение всё ещё может отдаваться аппаратам с меньшим диаметром, обеспечивающим более стабильную однородность поля.
Освещение, вентиляция и шумоподавление

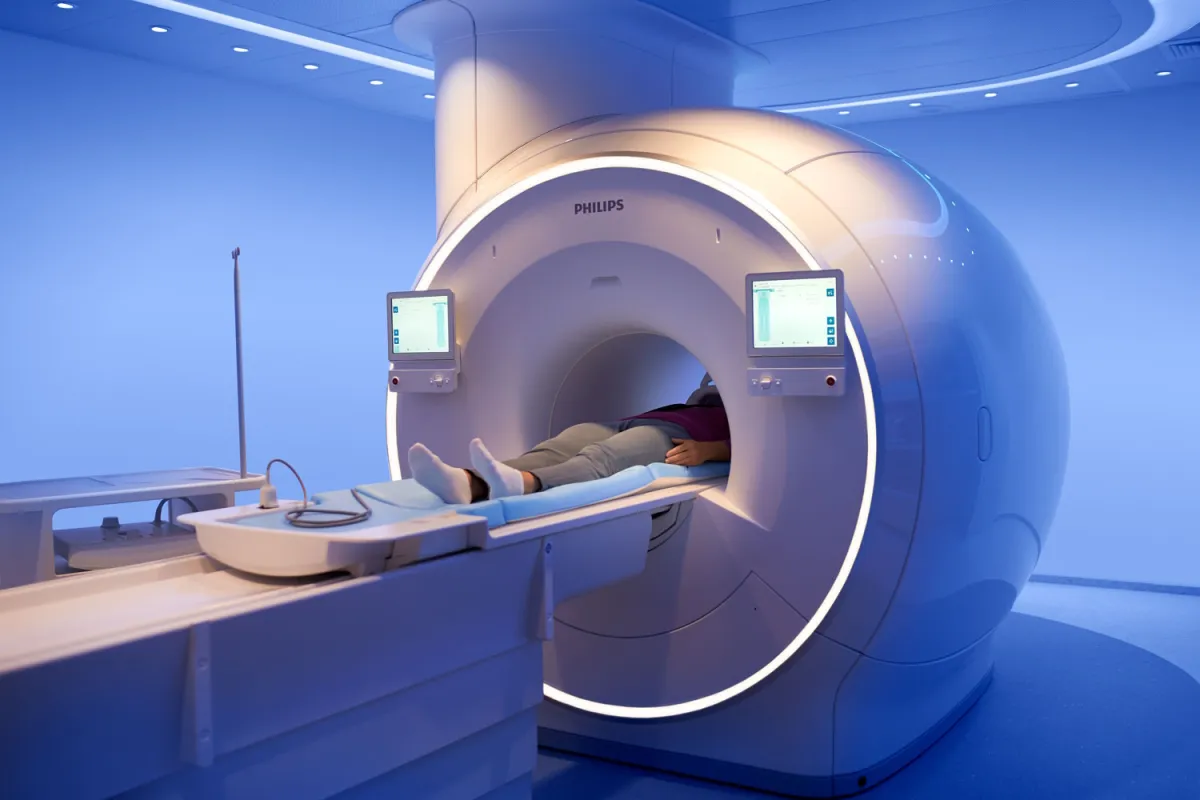

Современный подход к дизайну аппарата МРТ основывается не только на инженерной эффективности, но и на учёте эргономики, психоэмоционального состояния пациента и требований к снижению акустического и теплового дискомфорта. Одной из важных составляющих комфорта является система освещения гентри. Многие аппараты МРТ оснащаются интегрированными LED-светильниками с возможностью изменения цветовой температуры. Тёплый рассеянный свет снижает тревожность и визуально расширяет внутреннее пространство туннеля, что особенно важно для пациентов с признаками клаустрофобии.
Система вентиляции также претерпела значительные изменения за последние годы. Современные аппараты МРТ оснащаются направленной циркуляцией воздуха, обеспечивающей непрерывный, но мягкий поток в области лица пациента. Это не только снижает чувство замкнутого пространства, но и предотвращает перегрев в условиях длительного исследования, особенно при использовании высокополевых систем с длительными последовательностями.
Что касается акустического комфорта, следует отметить, что звук, генерируемый градиентными катушками во время сканирования, может достигать уровней 110–120 дБ, что сопоставимо с уровнем шума при взлёте самолёта. Для снижения акустической нагрузки производители внедряют целый ряд технологий: от использования систем активного шумоподавления до оптимизированных последовательностей с пониженной акустической эмиссией (например, технологии SilentScan, Pianissimo, Quiet Suite и др.). Вместе с тем обязательным остаётся применение берушей или наушников, не только как средства защиты слуха, но и как способ обеспечить пациенту музыкальное сопровождение или голосовые инструкции во время процедуры.
Таким образом, архитектура аппарата МРТ включает не только физическую оболочку и технические блоки, но и продуманную мультисенсорную среду, которая делает процесс диагностики не только эффективным, но и максимально комфортным для пациента.
Дизайн для снижения тревожности и клаустрофобии

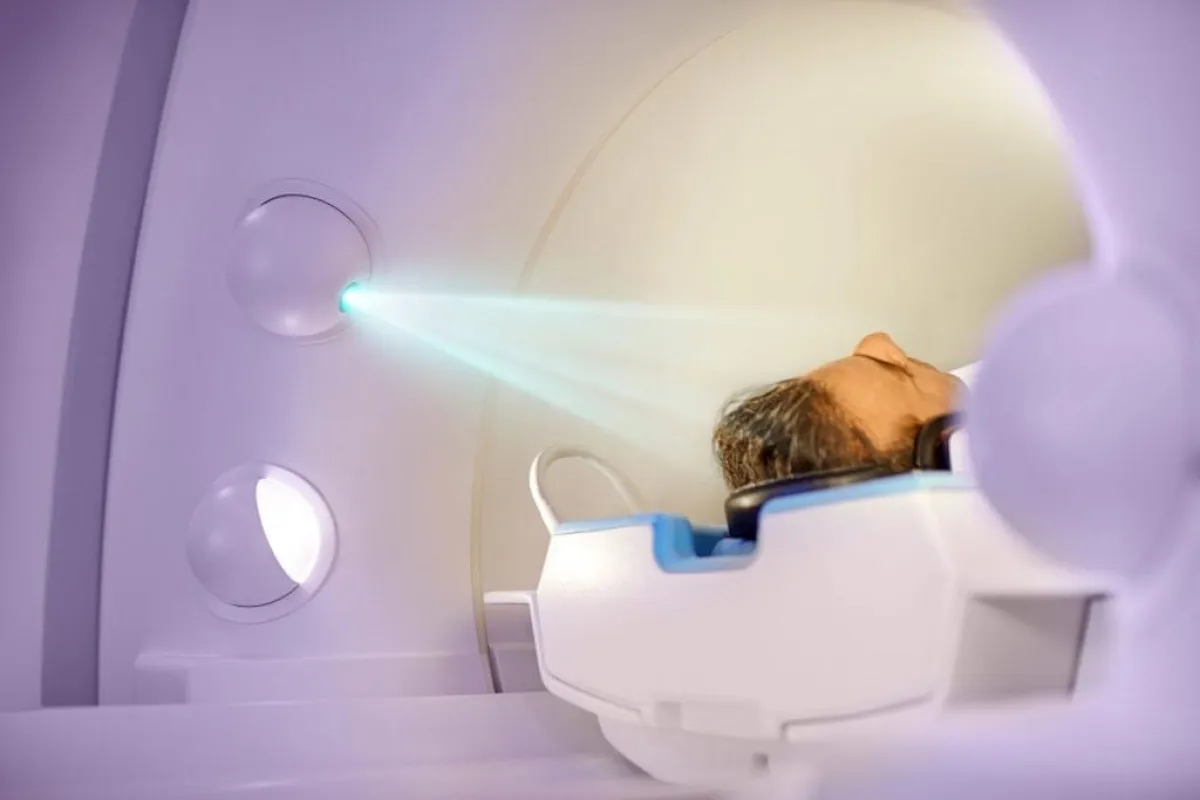

Психоэмоциональное состояние пациента во время процедуры МРТ напрямую влияет не только на его субъективное восприятие, но и на объективное качество изображений. Движения, вызванные тревожностью, паникой или дискомфортом, могут вызывать артефакты, которые снижают диагностическую ценность исследования. В ответ на эту проблему производители стали уделять серьёзное внимание дизайну, направленному на снижение тревожности и клаустрофобии.

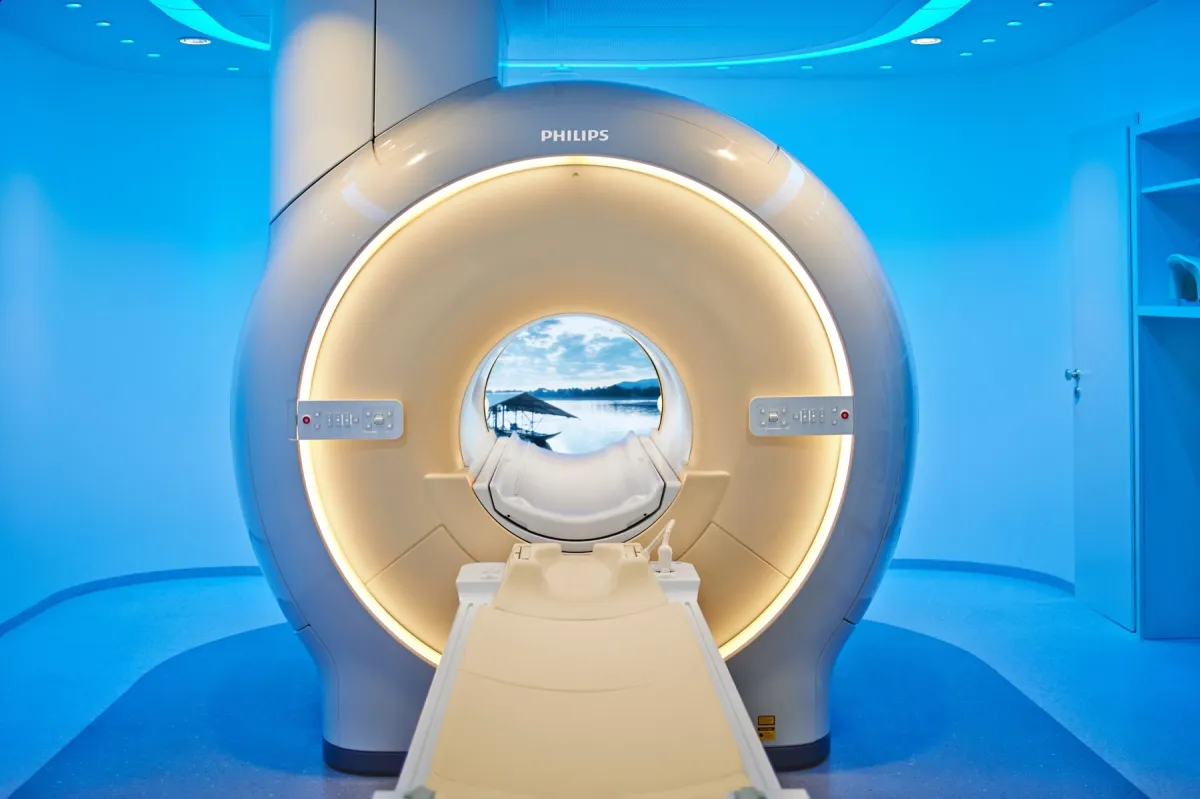

Первый элемент, влияющий на восприятие — визуальное оформление гентри и окружающего пространства. Сегодня всё чаще используется концепция ambient experience: в сканирующем помещении создаётся световая и цветовая атмосфера, аналогичная природной — например, имитация неба, облаков или рассвета. Потолочные панели с LED-подсветкой, смена цветов в такт дыханию или исследованию создают ощущение присутствия в открытом пространстве, а не в замкнутой трубке.
Особое внимание уделяется форме и пропорциям гентри. Современные аппараты МРТ имеют сглаженные внутренние контуры, избегая прямых углов и резких переходов. Это визуально увеличивает пространство и смягчает восприятие. Расширенные отверстия диаметром 70 см уже стали стандартом в системах, ориентированных на пациентов с тревожными расстройствами, а новые модели также уменьшают длину туннеля (short-bore design) или используют открытые системы (open MRI), особенно в педиатрии или онкологии.
Дополнительную поддержку пациенту обеспечивают удобные подушки, мягкие фиксаторы, регулируемое положение головы и шеи, а также персональное сопровождение медперсонала — от голосовых инструкций до постоянного контакта через встроенный микрофон.
Некоторые МРТ-центры даже применяют психологическую адаптацию: перед сканированием пациенту показывают фото или видео того, как устроен аппарат изнутри и что его ждёт. Это снижает эффект «неизвестности» и даёт ощущение контроля, что особенно важно для тревожных пациентов.
Интеграция мультимедиа

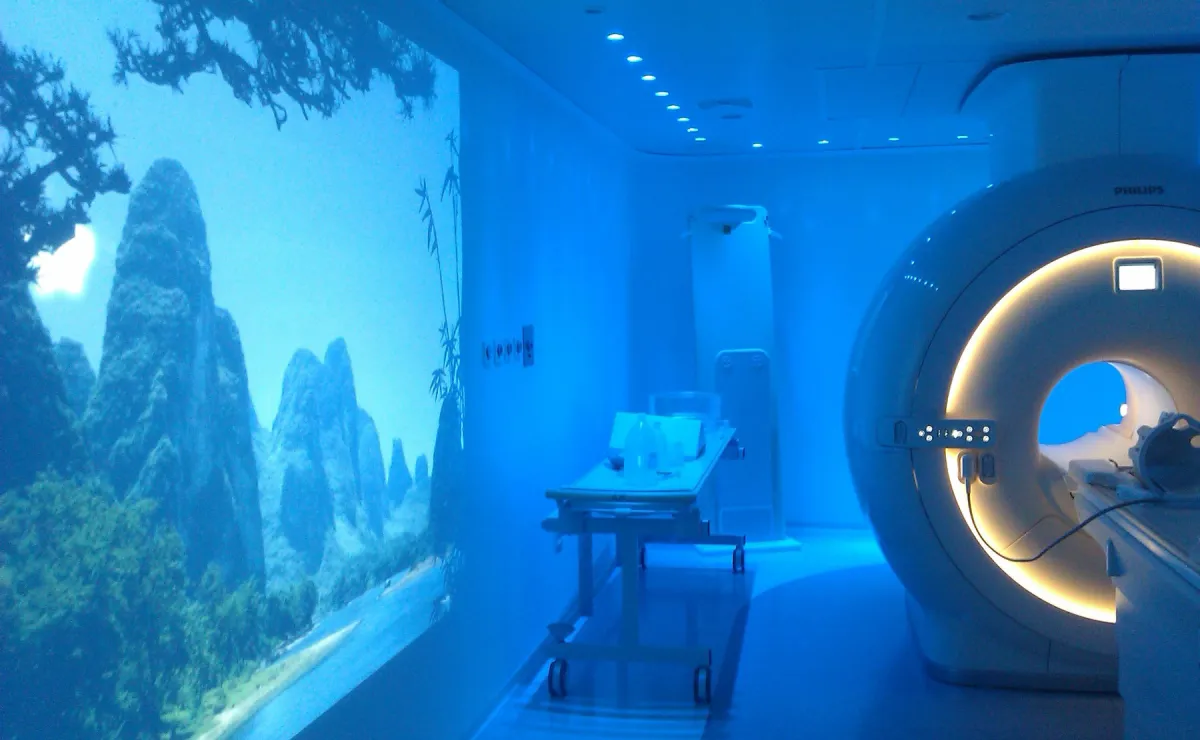

Технологии мультимедиа всё активнее внедряются в МРТ-диагностику, превращая техническую процедуру в персонализированный и эмоционально нейтральный опыт.
Звуковое сопровождение — один из самых распространённых и эффективных способов улучшить переносимость исследования. Большинство аппаратов МРТ оснащены встроенными аудиомодулями, передающими музыку через специальные акустически изолированные наушники или через воздушные трубки, совместимые с условиями сильного магнитного поля. Пациенты могут выбрать музыку по вкусу — от классики до эмбиента — либо использовать нейтральный фоновый шум (например, белый шум или звуки природы). Это не только отвлекает от шума градиентов, но и помогает регулировать дыхание и расслабиться.
Кроме музыки, через систему двусторонней связи врач или медсестра может давать голосовые инструкции, подсказывать этапы процедуры, напоминать о необходимости сохранять неподвижность. Это снижает стресс и позволяет пациенту чувствовать себя в безопасности, особенно если он не видит персонал.

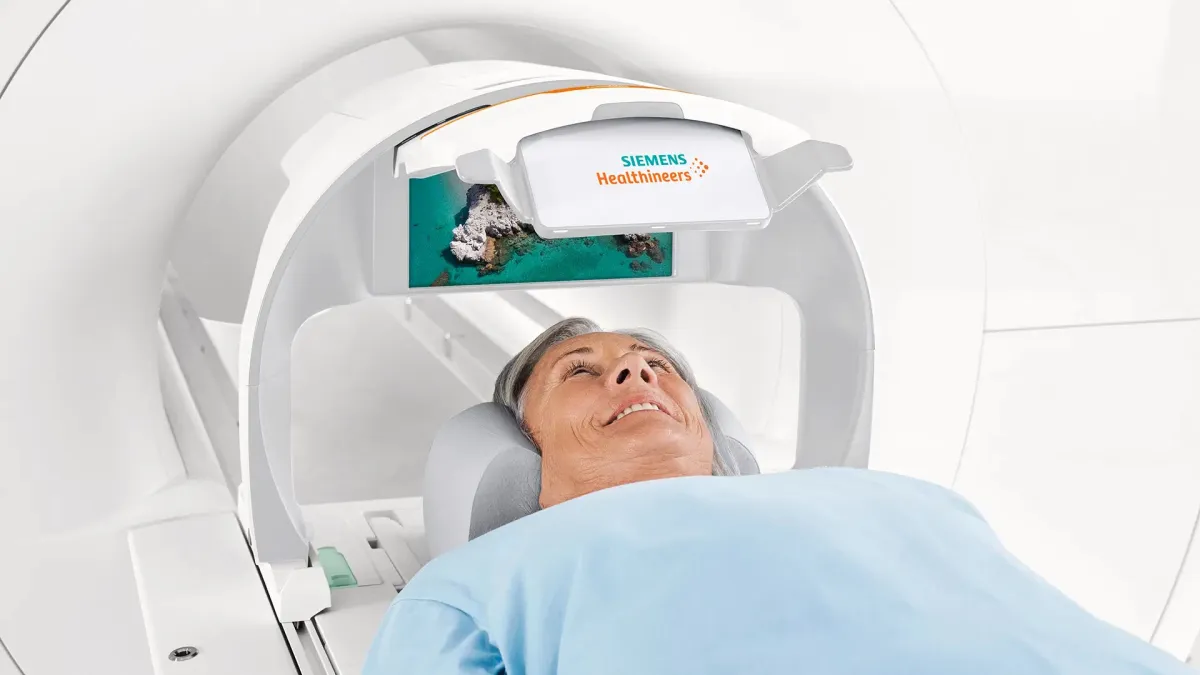

Видеоинтеграция используется в первую очередь в педиатрических и нейропсихологических исследованиях. Системы с встроенными дисплеями (в виде очков, зеркал или потолочных экранов) позволяют транслировать фильмы, анимации или обучающие видео. У детей это снижает подвижность почти на 80%, делая исследование возможным без применения наркоза. У взрослых пациентов — особенно в случаях долгих сканирований или функциональных МРТ (fMRI) — видео может быть не просто способом релаксации, но и частью протокола (например, при анализе реакции мозга на визуальные стимулы).
Также развиваются решения для дистанционного управления мультимедиа, позволяющие заранее загружать индивидуальные плейлисты или программы, что особенно важно в премиальных медицинских центрах, где создаётся премиальный опыт диагностики.
Интеграция мультимедиа — это не только комфорт. Это стратегический шаг к повышению качества снимков за счёт снижения числа повторных сканирований, сокращения времени исследования и улучшения взаимодействия с пациентом.
Аппарат МРТ — это не просто диагностическая установка, а высокотехнологичная мультикомпонентная система, в которой пересекаются инженерная точность, клиническая эффективность и забота о пациенте. Внешняя оболочка томографа скрывает за собой сложную архитектуру, включающую в себя магнитную систему, градиентные и радиочастотные подсистемы, многоуровневую электронику управления, системы охлаждения и позиционирования, а также программное обеспечение, работающее на грани возможностей вычислительной техники.
Разнообразие форм-факторов аппаратов МРТ — от закрытых систем с высоким полем до открытых конструкций с адаптированным дизайном — обеспечивает гибкость в выборе диагностических решений, адаптированных под конкретные клинические задачи и особенности пациента. При этом, визуальные и эргономические характеристики конструкции, включая диаметр гентри, системы освещения, вентиляции, шумоподавления и мультимедиа-поддержки, играют всё более значимую роль в восприятии исследования пациентом, особенно в педиатрии, онкологии и психоневрологии.
Современные столы и катушки, построенные по принципам легкости, адаптивности и технологической интеграции, демонстрируют эволюцию от громоздких технических элементов к интеллектуальным интерфейсам между человеком и системой. Системы автоматической укладки, бесконтактного распознавания анатомической области и персонализированной настройки параметров сканирования позволяют врачу и медицинскому персоналу сфокусироваться на главном — точной и безопасной диагностике.
Сопутствующая инфраструктура, представленная консолями управления, аппаратными стойками, периферийными модулями и средствами визуализации, завершает общую картину как инженерной, так и клинической законченности аппарата МРТ. Он становится неотъемлемой частью междисциплинарного взаимодействия внутри лечебного учреждения, отвечая требованиям как к точности и надёжности, так и к комфорту, безопасности и визуальной эстетике.
В итоге, аппарат МРТ предстает перед специалистом не просто как диагностическая машина, создающая изображения. Это сложная технологическая платформа, сочетающая в себе квинтэссенцию достижений современной физики, радиотехники, программной инженерии и дизайна, при этом оставаясь ориентированной на пациента и клинический результат.
