Магнитно-резонансная томография (МРТ)

  • vitaliy-cha1999
  • 14 июл.
  • 45 мин. чтения

Магнитно-резонансная томография (МРТ) является одним из величайших достижений медицинской визуализации второй половины XX века, вобрав в себя фундаментальные открытия квантовой физики, достижения радиотехники, инженерные инновации в области сверхпроводимости и глубоко клинические подходы к диагностике. В течение нескольких десятилетий технология МРТ прошла путь от экспериментального явления, едва уловимого в лабораторных условиях, до полноценной высокоразрешающей диагностической методики, охватывающей все области медицины — от нейрохирургии до онкологии, от кардиологии до ортопедии.


В отличие от других методов визуализации, аппарат МРТ не использует ионизирующее излучение и при этом предоставляет уникальную информацию не только об анатомии, но и о физиологических, биохимических и молекулярных характеристиках тканей. Это стало возможным благодаря способности МРТ избирательно «настраиваться» на определённые контрасты — продольную и поперечную релаксацию, плотность протонов, диффузионную подвижность молекул, степень кровенаполнения, содержание жиров и даже отдельные метаболиты.


Цель настоящей статьи — предоставить всестороннее, глубокое и структурированное изложение физических, инженерных и клинических основ магнитно-резонансной томографии. Она ориентирована на врачей-радиологов, специалистов по лучевой диагностике, инженеров по медицинскому оборудованию, а также научных сотрудников и студентов, стремящихся к системному пониманию технологии МРТ на всех уровнях — от фундаментальных механизмов до практической настройки аппарата и интерпретации изображений.






Физические основы магнитно-резонансной томографии


История открытия ядерного магнитного резонанса


Развитие магнитно-резонансной томографии восходит к фундаментальным открытиям в области ядерной физики и квантовой механики, осуществлённым в первой половине XX века. В частности, ключевое значение имело открытие явления ядерного магнитного резонанса (ЯМР) — процесса, при котором атомные ядра, обладающие собственным магнитным моментом и угловым моментом (спином), поглощают и излучают радиочастотную энергию в сильном магнитном поле.


Этапы развития метода МРТ:

  • 1924 г. — гипотеза Паули и открытия спина: Вольфганг Паули вводит понятие «двойной вырождения» уровней энергии в атоме, что приводит к концепции спина как внутреннего квантового числа. В том же году Джордж Уленбек и Самюэль Гаудсмит формализуют спин электрона как собственный угловой момент.


Вольфганг Паули
Вольфганг Паули

  • 1930-е годы — теория магнитных моментов ядра: Теоретическое обоснование того, что не только электроны, но и протоны и нейтроны обладают собственными магнитными моментами. Исследования показывают, что ядра с нечётным числом нуклонов могут взаимодействовать с магнитными полями.

  • 1946 г. — независимые экспериментальные открытия ЯМР: В одном году два коллектива независимо демонстрируют явление ядерного магнитного резонанса:

Феликс Блох (Stanford University) — использует метод индукции, направляя поток ядер водорода через катушку в магнитном поле и фиксируя индуцированный сигнал.

Эдвард Перселл (Harvard University) — изучает ЯМР в парамагнитных кристаллах с помощью радиоспектроскопии


Основоположники МРТ: Джордж Уленбек, Хендрик Крамерс и Самюэль Гаудсмит
Джордж Уленбек(слева), Хендрик Крамерс (в центре) и Самюэль Гаудсмит (справа)

Оба учёных в 1952 году были удостоены Нобелевской премии по физике.

  • 1950–1970-е годы — ЯМР как метод спектроскопии: В течение нескольких десятилетий ЯМР применяется исключительно в аналитической химии и физике как инструмент спектроскопического анализа молекул.

  • 1973 г. — первый прототип МРТ изображения: Пол Лотербур (State University of New York) вводит концепцию градиентных магнитных полей для пространственного кодирования сигнала ЯМР, что впервые позволяет получать двумерные изображения.

  • 1975–1977 гг. — Клиническая адаптация: Питер Мэнсфилд и Рэймонд Дамадьян независимо совершенствуют технику: Мэнсфилд разрабатывает методику быстрых последовательностей сканирования, Дамадьян демонстрирует различие сигнала ЯМР от злокачественных и нормальных тканей.

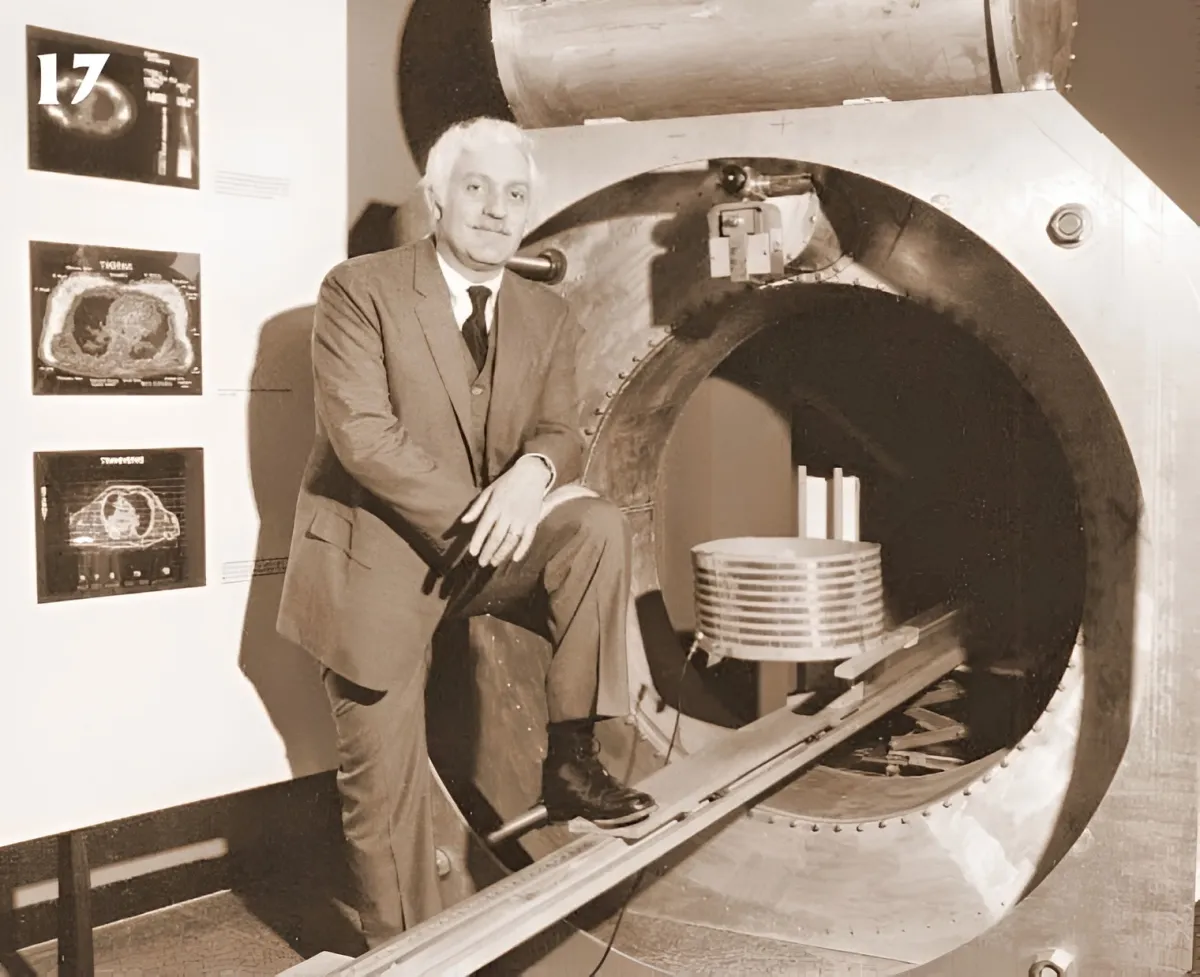

Пол Лотербур и прототип первого аппарата МРТ
Пол Лотербур и прототип первого аппарата МРТ

Окончательное внедрение метода в клиническую практику происходит в 1980-х годах с коммерческим выпуском первых томографов. С тех пор МРТ стала одной из наиболее востребованных технологий в диагностике, особенно в неврологии, онкологии и ортопедии.



Протон и магнитный момент: квантовомеханическое описание


Магнитно-резонансная томография опирается на фундаментальные свойства атомного ядра водорода — протона, обладающего особыми характеристиками, делающими его идеальным объектом для диагностических исследований. Поведение протона в магнитном поле позволяет объяснить, каким образом формируется сигнал МРТ и почему различные ткани организма дают различающиеся изображения.


Что представляет собой протон с точки зрения МРТ

Протон — это положительно заряженная частица, входящая в состав ядра атома водорода. Помимо массы и заряда, протон обладает важным внутренним свойством — спином, который можно представить как аналог углового момента. Хотя термин «вращение» применим здесь лишь формально (на уровне математической аналогии, а не физического вращения), именно спин2000 определяет, как протон будет вести себя в магнитном поле.


Существование спина означает, что у протона есть и магнитный момент — характеристика, которая делает его подобием миниатюрного магнита. Это ключевое свойство используется в магнитно-резонансной томографии: когда протоны попадают в сильное магнитное поле, они начинают взаимодействовать с ним — выстраиваться, колебаться и передавать информацию о своём состоянии.

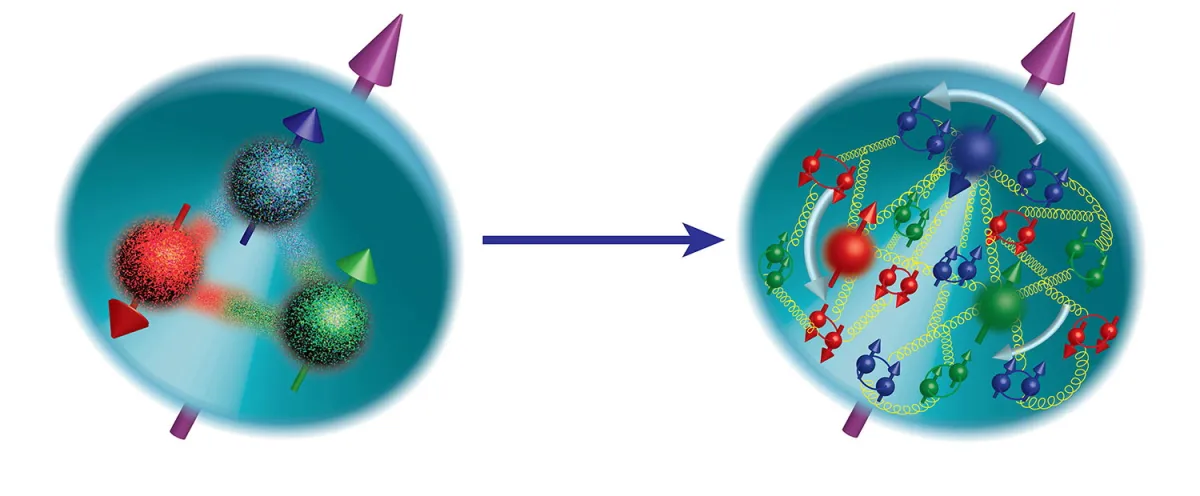

Схематичное изображение протонов со спином и магнитным моментом
Схематичное изображение протонов со спином и магнитным моментом

Как протоны ведут себя в магнитном поле

Когда организм человека помещается в магнитное поле аппарата МРТ, миллиарды ядер водорода, находящиеся в воде и жирах тканей, начинают реагировать на внешнее поле. В силу квантовой природы, каждый протон может занять одно из двух энергетически допустимых состояний: – либо выровняться вдоль направления магнитного поля,– либо — против него.


Первое состояние является более стабильным и энергетически выгодным, поэтому таких протонов всегда немного больше. Это небольшое преобладание и создаёт так называемую продольную намагниченность — результирующее магнитное состояние ткани, которое и регистрируется аппаратом МРТ.


Схема распределения протонов по энергетическим уровням в магнитном поле
Схема распределения протонов по энергетическим уровням в магнитном поле

Протоны при этом начинают совершать особое движение — прецессию, напоминающую вращение волчка вокруг вертикальной оси. Частота этой прецессии определяется только силой внешнего магнитного поля и называется Ларморовой частотой. Для магнитного поля напряжённостью 1,5 Тесла она составляет около 64 МГц.


Радиочастотный импульс и возникновение сигнала

Сам по себе протон в магнитном поле не генерирует сигнал. Чтобы его «возбудить», применяется короткий и точно настроенный радиочастотный (РЧ) импульс, совпадающий по частоте с Ларморовой. Этот импульс передаёт протонам энергию, переводя их в менее устойчивое энергетическое состояние. В результате вектор намагниченности ткани отклоняется от направления магнитного поля.


После завершения импульса протоны начинают возвращаться в исходное положение. Этот процесс называется релаксацией, и именно в этот момент излучается слабый, но фиксируемый сигнал — основа будущего МРТ изображения. Разные ткани обладают разной скоростью релаксации, благодаря чему изображения МРТ позволяют различать анатомические структуры, опухоли, зоны воспаления и другие патологические изменения.


Почему именно водород

В организме человека водород — самый распространённый элемент. Он входит в состав воды, жира, белков и других биологических соединений. Почти каждый атом водорода содержит один-единственный протон, а значит, идеально подходит для регистрации магнитного резонанса.


Другие атомы — такие как углерод или кислород — тоже могут участвовать в резонансных процессах, однако они обладают менее выраженными магнитными свойствами или требуют других параметров сканирования. Практически вся клиническая МРТ основана на регистрации сигнала от ядер водорода (¹H).


Важно подчеркнуть: МРТ — это технология, основанная на квантовых и электромагнитных явлениях. Основополагающие принципы:

  • Протоны обладают спином и магнитным моментом, что позволяет использовать их в качестве биологических индикаторов в магнитном поле.

  • При помещении в магнитное поле они выстраиваются и начинают прецессировать, а под действием радиочастотного импульса — переходят в возбужденное состояние.

  • Возвращаясь в равновесие, протоны излучают радиосигнал, который фиксируется системой томографа и преобразуется в изображение.

  • Магнитные свойства тканей определяются не только наличием водорода, но и скоростью возврата к равновесному состоянию (релаксацией), что делает МРТ чувствительной к физиологическим и патологическим изменениям.



ЯМР в однородном магнитном поле: прецессия Лармора


Поведение протона в постоянном магнитном поле

Когда протоны — точнее, их магнитные моменты — попадают во внешнее магнитное поле (обозначается как B₀, направленное, как правило, вдоль оси Z), они начинают испытывать механический момент, аналогичный тому, что испытывает гироскоп в поле тяжести. Это приводит к характерному движению — прецессии, то есть вращению вектора магнитного момента вокруг направления внешнего поля.

Это движение не случайно: его частота строго зависит от двух параметров — напряжённости поля B₀ и физической постоянной, называемой магнитогиромагнитным отношением или гиромагнитным коэффициентом γ. Для протона γ ≈ 42,58 МГц/Тл.

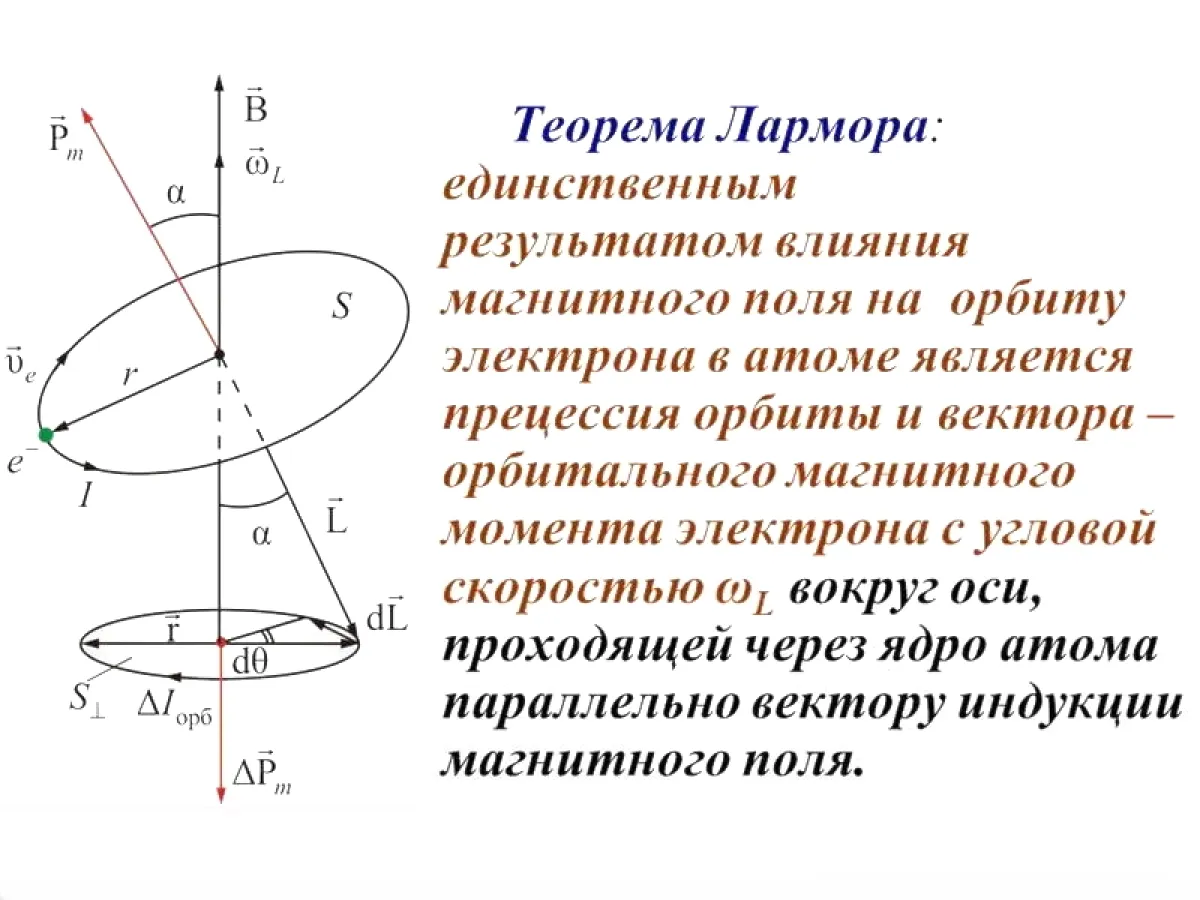

Теорема Лармора

Частота Лармора и её клиническое значение

В клинических условиях аппараты МРТ используют постоянные поля различной силы: от 0,5 до 7 Тл и выше (в научных установках). Для понимания приведём пример:

·         при 1,5 Тл Ларморова частота протонов = 63,87 МГц;

·         при 3,0 Тл она составляет 127,74 МГц.

Именно на эту частоту настраивается радиочастотный передатчик аппарата МРТ. Только в случае совпадения частот происходит эффективный резонанс, то есть протоны поглощают энергию внешнего РЧ-сигнала.


Прецессия как основа сигнала МРТ

Прецессия Лармора — это не просто физическое явление. Именно это движение создаёт переменное магнитное поле, которое может быть зафиксировано катушками приёмника МР-томографа. После возбуждения РЧ-импульсом, протонные векторы начинают прецессировать в фазе, создавая макроскопический магнитный момент, который и порождает измеряемый сигнал



Понятие продольной и поперечной намагниченности


Макроскопическое описание поведения протонов

В тканях организма находятся миллиарды протонов, и хотя каждый из них ведёт себя индивидуально, суммарно они образуют вектор намагниченности, который можно разделить на две компоненты:

·         Продольную намагниченность (Mₓₓ, вдоль оси Z, то есть направления основного магнитного поля B₀);

·         Поперечную намагниченность (M⊥, в плоскости XY — перпендикулярно магнитному полю).

Эти две компоненты позволяют понять, как изменяется магнитное состояние ткани в ответ на возбуждение и релаксацию, и как именно формируется сигнал МРТ.


Состояние покоя и продольная намагниченность

До начала воздействия РЧ-импульсом протоны преимущественно ориентированы вдоль внешнего поля B₀. Это состояние называется равновесным. В этом состоянии существует только продольная намагниченность (M₀), а поперечная компонента равна нулю, поскольку отдельные векторы спинов ориентированы хаотично в XY-плоскости и взаимно компенсируются.

Именно этот M₀ является потенциальным источником сигнала: задача МРТ — временно перевести его в поперечную плоскость.


Возбуждение: появление поперечной намагниченности

Когда к ткани прикладывается радиочастотный импульс, он действует как вращающееся магнитное поле, перпендикулярное B₀. При условии совпадения частоты импульса с Ларморовой частотой происходит резонансное поглощение энергии, и вектор намагниченности наклоняется от оси Z в XY-плоскость. В этот момент появляется поперечная намагниченность (M⊥).

Чем больше угол отклонения (например, 90° — «π/2-импульс»), тем больше поперечная составляющая и, соответственно, — амплитуда выходного сигнала. Именно M⊥ и индуцирует ЭДС в приёмных катушках.


Возврат к равновесию: T1 и T2-релаксации

После прекращения РЧ-воздействия поперечная намагниченность начинает декогерировать, то есть распадаться из-за потери фазовой согласованности между спинами. Это называется T2-релаксацией, и она приводит к экспоненциальному уменьшению M⊥.


Параллельно начинается восстановление продольной компоненты — T1-релаксация, связанная с передачей энергии от возбужденных протонов к окружающей решётке ткани. Обе эти характеристики — времена T1 и T2 — лежат в основе контрастности МР-изображений.

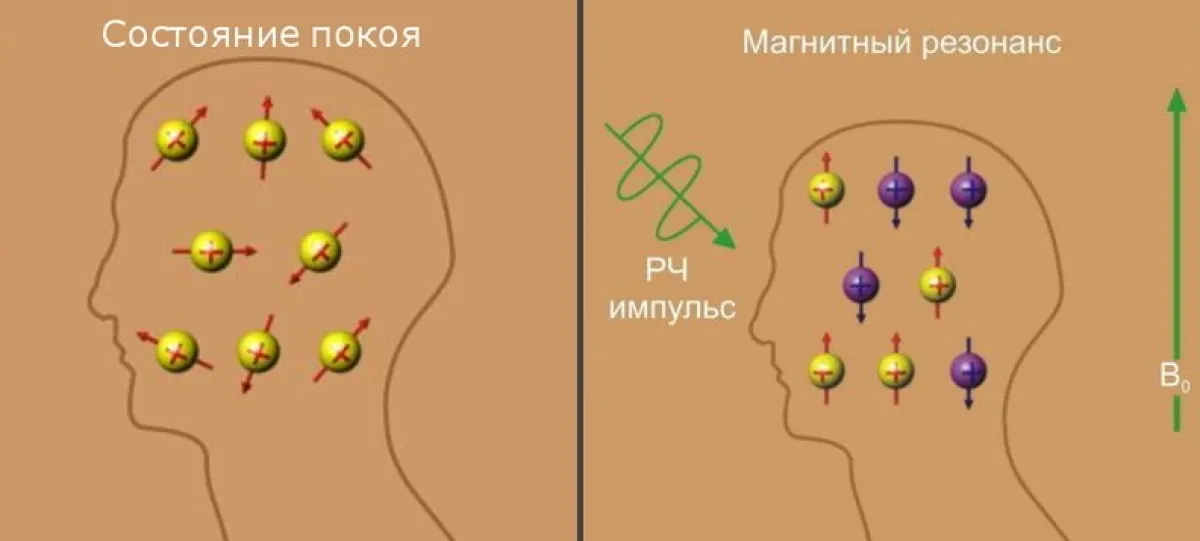

Схема воздействия РЧ-импульса и возврата протонов к равновесию
Схема воздействия РЧ-импульса и возврата протонов к равновесию

Диагностическое значение намагниченности

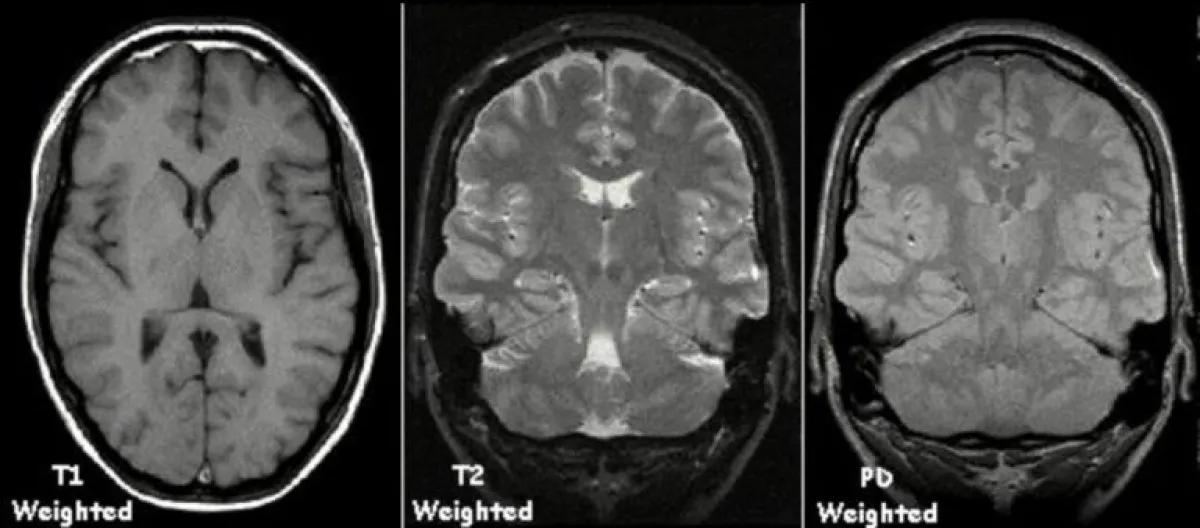

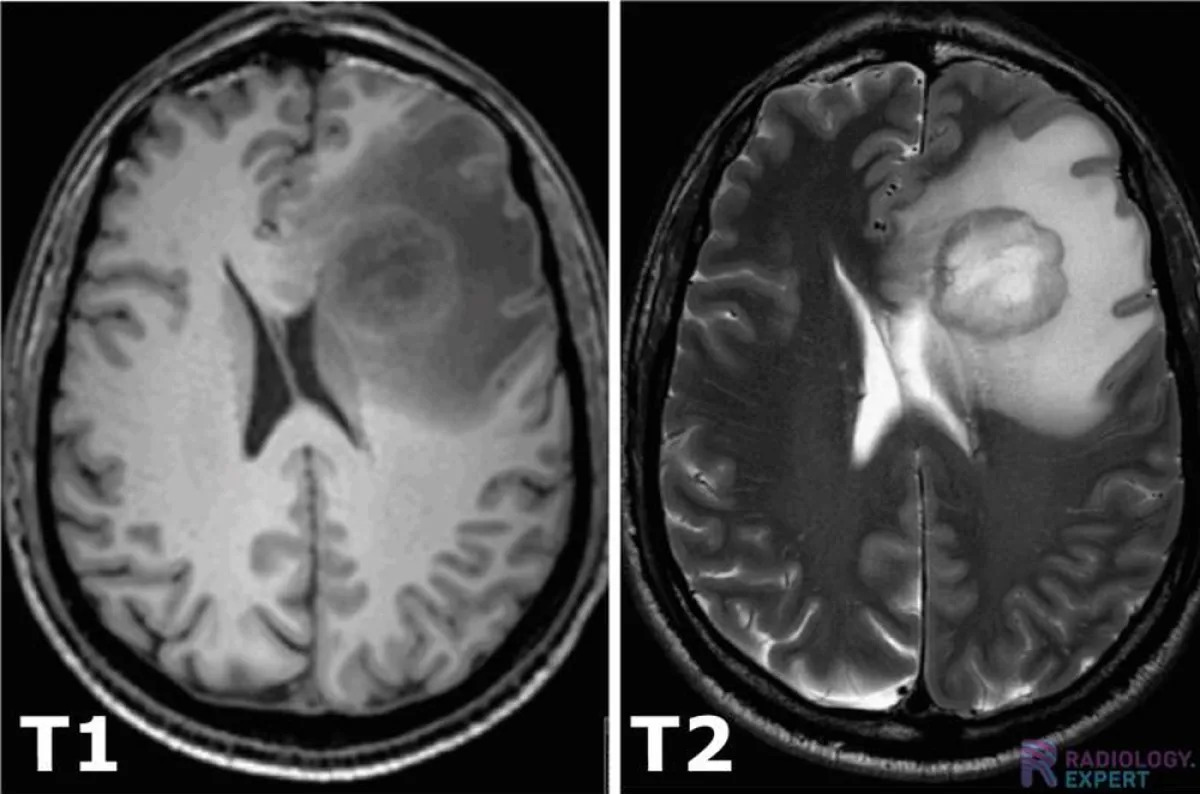

  • T1-взвешенные изображения отражают преимущественно поведение продольной намагниченности. Жир, например, имеет короткое T1 и выглядит ярким.

  • T2-взвешенные изображения зависят от скорости распада поперечной намагниченности. Жидкость (например, спинномозговая) обладает длинным T2 и отображается как светлая структура.

Понимание того, как изменяются M∥ и M⊥ в ответ на импульсы и как быстро происходит релаксация, является основой для выбора импульсных последовательностей и интерпретации снимков.




Энергетические уровни и переходы при радиочастотном возбуждении


Спиновая система как квантовый объект

Протон, находясь в магнитном поле, приобретает определённую энергетическую структуру, характерную для квантовых систем. Он может занимать строго определённые энергетические уровни — как правило, два: с ориентацией спина параллельно (низкоэнергетическое состояние) или антипараллельно (высокоэнергетическое состояние) направлению внешнего магнитного поля.

Разность этих энергетических уровней крайне мала и пропорциональна напряжённости магнитного поля, но именно она определяет возможность возбуждения системы при точном совпадении частоты внешнего радиочастотного поля с частотой перехода между уровнями.


Механизм резонансного поглощения энергии

Когда к ткани подаётся радиочастотный импульс с частотой, совпадающей с частотой Лармора, создаётся переменное магнитное поле, вращающееся в плоскости, перпендикулярной внешнему полю. Это возбуждающее поле способствует переходу протонов с низшего энергетического уровня на высший.

Важное условие — совпадение частоты внешнего РЧ-поля с резонансной частотой прецессии. Только в этом случае поглощение энергии становится эффективным. В противном случае система остаётся инертной.

В отличие от макроскопического представления (наклон вектора намагниченности), квантовая интерпретация подразумевает, что энергия возбуждающего поля переводит отдельные протоны в более высокоэнергетическое состояние, создавая дисбаланс в спиновом распределении.


Макроскопический результат микроскопических переходов

Хотя каждая единичная энергия перехода ничтожно мала, при огромном числе вовлечённых ядер (порядка 10²³ в типичном объёме ткани) суммарный эффект становится измеримым. Эти массовые переходы приводят к возникновению поперечной намагниченности, формирующей измеряемый МР-сигнал.

Таким образом, вся процедура возбуждения в МРТ — это управление вероятностями переходов между энергетическими уровнями в строго определённых квантовых условиях.




Взаимодействие с радиочастотным полем: эффект насыщения и релаксации


Понятие насыщения

Если радиочастотное воздействие продолжается достаточно долго или повторяется с малым интервалом между импульсами, наступает явление, называемое насыщением. В этом состоянии энергетические уровни оказываются равномерно заселёнными — количество протонов на высоком и низком уровнях выравнивается, и система теряет способность к дальнейшему резонансному поглощению энергии.

Макроскопически это проявляется как исчезновение продольной намагниченности, то есть вектор M∥ становится нулевым. Без неё невозможно возбуждение поперечной составляющей, а значит — исчезает МР-сигнал.

Эффект насыщения лежит в основе некоторых диагностических техник, например, подавления сигнала от жира или крови, где насыщение используется как инструмент для селективного подавления тканей.


Релаксация как восстановление магнитного равновесия

После окончания РЧ-воздействия протонная система возвращается в исходное, равновесное состояние. Этот процесс называется релаксацией и включает два параллельных, но независимых механизма:

  • T1-релаксация (спиново-решёточная) — восстановление продольной намагниченности за счёт передачи энергии окружающей молекулярной среде. Отражает способность тканей "принимать" энергию.

  • T2-релаксация (спиново-спиновая) — распад поперечной намагниченности из-за утраты фазовой согласованности между прецессирующими спинами. Отражает однородность микросреды.

Важно понимать, что хотя оба процесса происходят одновременно, они управляются разными физическими механизмами и имеют различную временную характеристику. В большинстве биологических тканей T2 < T1.


Диагностическое значение насыщения и релаксации

Состояние насыщения может как затруднять визуализацию, так и служить полезным диагностическим инструментом (например, в технике STIR для подавления жира).

Параметры T1 и T2 различаются между типами тканей и патологическими структурами, что делает их основой контрастной визуализации.

Оптимальный выбор импульсной последовательности позволяет регулировать влияние насыщения и релаксации, усиливая нужные сигналы и подавляя мешающие.



Типы релаксации: T1, T2, T2, T1ρ*

Процесс релаксации в МРТ описывает возврат прецессирующих ядер в равновесное состояние после прекращения радиочастотного возбуждения. Этот процесс имеет несколько форм, каждая из которых отражает определённый механизм взаимодействия и обладает собственной диагностической ценностью.


T1-релаксация (спиново-решёточная)

T1-релаксация характеризует восстановление продольной намагниченности вдоль направления внешнего магнитного поля. Этот процесс происходит благодаря передаче энергии от возбужденных протонов окружающей среде — т.н. "решётке", состоящей из молекул и атомов ткани.

T1 зависит от подвижности среды: в жировой ткани с медленным молекулярным движением T1 короче, чем в воде, где движение слишком быстрое для эффективной передачи энергии. Величина T1 определяется, в первую очередь, свойствами самой ткани и магнитной индукцией поля.

Диагностическая ценность в том, что контраст по T1 позволяет визуализировать ткани с различной энергетической "отдачей", особенно после введения контрастных препаратов на основе гадолиния, которые значительно сокращают время T1 и повышают интенсивность сигнала.



T2-релаксация (спиново-спиновая)

T2 описывает скорость распада поперечной намагниченности в плоскости, перпендикулярной внешнему магнитному полю. Этот процесс связан не с потерей энергии, а с утратой когерентности прецессирующих спинов, которые начинают вращаться вразнобой под действием локальных магнитных флуктуаций.

T2 всегда меньше или равна T1. При этом в тканях с высокой молекулярной однородностью T2 сохраняется дольше, тогда как в структурах с хаотичным расположением молекул — быстрее распадается.

Диагностическая ценность заключается в том, что изображения с T2-взвешиванием особенно чувствительны к отёку, воспалению и другим патологическим изменениям, где задержка воды приводит к увеличению времени T2.



T2-релаксация*

T2* — это эффективное время распада поперечной намагниченности, которое включает не только истинную T2-релаксацию, но и влияние неоднородностей внешнего магнитного поля. Последние могут быть вызваны как физическими дефектами системы, так и внутренними особенностями ткани — отложения железа, кровь, кальцификаты.

T2* всегда меньше T2. Она не поддаётся корректировке стандартными методами спинового эха.

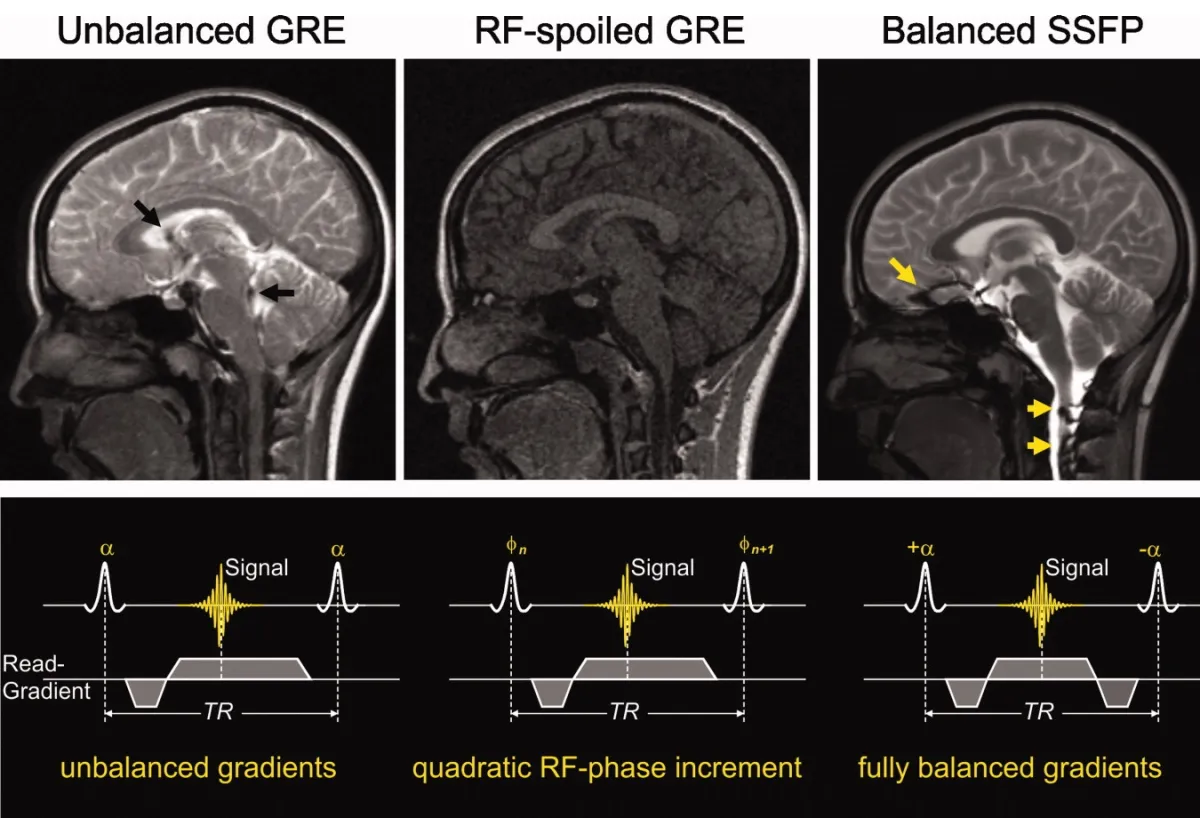

T2-релаксация* используется в технике градиент-эхо, где особенно важна чувствительность к продуктам кровоизлияний, кальцинатам и сосудистой архитектуре. Метод применяется, например, при исследовании головного мозга на наличие микрокровоизлияний.



T1ρ-релаксация (T1 в спин-закреплённом состоянии)

T1ρ — это особая форма продольной релаксации, происходящая в присутствии слабого дополнительного радиочастотного поля, удерживающего намагниченность в поперечной плоскости. Таким образом, система как бы "замораживается" в нестабильном состоянии, а возврат в равновесие происходит медленно и в иных условиях, чем при классическом T1.

Этот тип релаксации особенно чувствителен к медленным молекулярным процессам, таким как обмен воды с макромолекулами, протеогликанами, коллагеном.

Диагностическая ценность: T1ρ всё чаще используется для ранней диагностики дегенеративных изменений суставных хрящей (например, остеоартроза), до появления изменений на T1 и T2.


Тип релаксации

Что измеряет

Механизм

Диагностические применения

T1

Восстановление M∥

Передача энергии решётке

Контрастное усиление, анатомия

T2

Распад M⊥

Потеря фазовой когерентности

Отёк, воспаление, опухоли

T2*

Распад M⊥ с учетом B0

Градиентные искажения поля

Гемосидероз, кальцинаты, сосудистые дефекты

T1ρ

Восстановление в поле RF

Медленные молекулярные процессы

Дегенерация хрящей, нейродегенерация



Факторы, влияющие на время релаксации

Факторы, определяющих значения T1, T2 и других релаксационных параметров, критически важны как для правильной интерпретации изображений, так и для грамотной настройки протоколов сканирования.

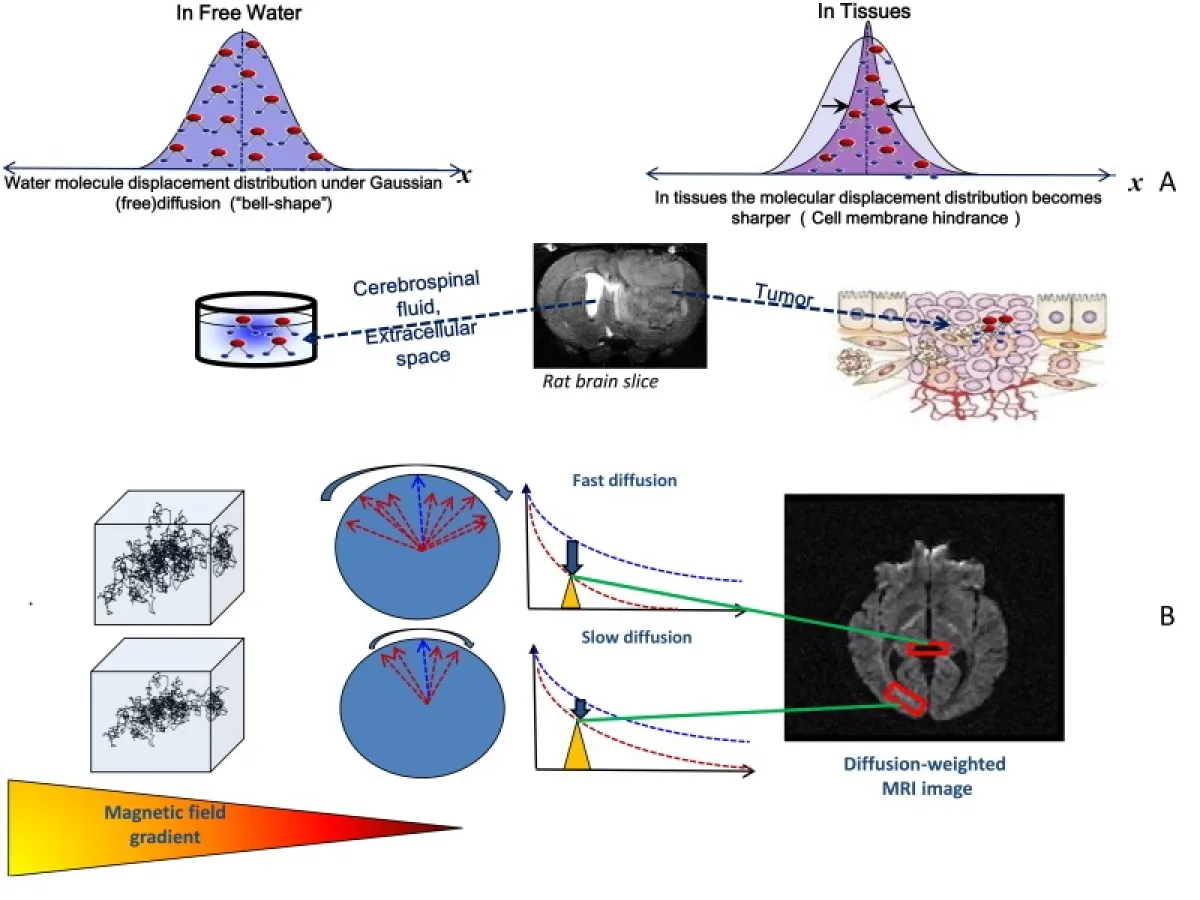

Молекула воды и распределение водорода в тканях
Молекула воды и распределение водорода в тканях

Состав и структура ткани

  • Содержание воды: Вода имеет длинные времена T1 и T2. Например, спинномозговая жидкость имеет T2 свыше 2000 мс.

  • Наличие макромолекул: Белки, жиры и коллаген создают условия для ускоренной релаксации, особенно T2.

  • Плотность протонов: Хотя не напрямую влияет на T1/T2, она определяет амплитуду сигнала.


Напряжённость магнитного поля (B₀)

  • С увеличением поля T1 возрастает, так как энергия перехода между уровнями увеличивается, а вероятность передачи этой энергии решётке — снижается.

  • T2, как правило, снижается или остаётся неизменной, особенно при наличии неоднородностей, усиливающих дефазы.


Температура объекта

  • Более высокая температура увеличивает молекулярную подвижность, что может сокращать T1 в водных растворах, но в тканях эффект варьируется.

  • В клинической практике влияние температуры минимально, но в научных и экспериментальных исследованиях — критично.


Контрастные вещества

  • Парамагнитные агенты (например, гадолиний) эффективно снижают T1, повышая яркость сигнала на T1-взвешенных изображениях.

  • Некоторые контрастные вещества могут также влиять на T2/T2*, особенно при высоких дозах.


Возраст и физиологическое состояние пациента

  • У новорождённых T1 и T2 обычно длиннее из-за более высокого содержания воды и меньшего количества миелина.

  • В процессе миелинизации (например, в головном мозге) наблюдается заметное сокращение релаксационных времён.


Патологические изменения

  • Отёк и воспаление увеличивают T2 за счёт накопления свободной воды.

  • Кровоизлияние снижает T2 и T2* из-за присутствия продуктов деградации гемоглобина (деоксигемоглобин, метгемоглобин).

  • Фиброз и коллагенизация уменьшают T2, поскольку плотная соединительная ткань ограничивает подвижность воды.


Таким образом, существует несколько типов релаксации, каждая из которых отражает определённый аспект возврата протонной системы в равновесие и используется для выделения тех или иных патологий. На релаксационные времена влияют как физические параметры (поле, температура, контраст), так и биологические особенности ткани. Релаксационные времена зависят от биологических свойств ткани, силы магнитного поля, температуры, наличия контраста и других факторов, что открывает возможности как для дифференциальной диагностики, так и для целенаправленного управления контрастом в визуализации.



Концепция спин-решётки и спин-спин взаимодействия

Для более глубокого понимания релаксационных процессов важно рассмотреть два фундаментальных механизма взаимодействия в ядерном магнитном резонансе: спин-решётка и спин-спин взаимодействия. Эти процессы определяют времена T1 и T2 соответственно и объясняют, почему сигнал в МРТ не сохраняется бесконечно.


Спин-решётка (Spin-Lattice) взаимодействие

Этот тип взаимодействия лежит в основе T1-релаксации. Он описывает процесс передачи избыточной энергии от возбужденных ядерных спинов окружающей среде — молекулам, атомам и другим частицам, которые образуют так называемую решётку.

При воздействии радиочастотного импульса протоны поглощают энергию и переходят в возбуждённое состояние. После окончания импульса они начинают возвращаться в состояние с минимальной энергией, передавая излишек энергии решётке. Этот процесс не является мгновенным: каждый тип ткани передаёт энергию с различной эффективностью, определяя тем самым величину T1.

Ткани с высокой плотностью макромолекул, например, жировая ткань, быстро возвращаются в исходное состояние, давая короткое T1. Жидкости — напротив — медленно теряют энергию, и T1 у них гораздо длиннее.


Спин-спин (Spin-Spin) взаимодействие

Этот механизм лежит в основе T2-релаксации. В отличие от спин-решётки, здесь нет передачи энергии во внешнюю среду. Вместо этого, протоны начинают взаимодействовать друг с другом через создаваемые ими локальные магнитные поля.

Каждое ядро воздействует на окружающие его протоны, вызывая их микроскопическое отклонение от синхронной прецессии. В результате этого внутреннего взаимодействия происходит потеря когерентности — организованное вращение в поперечной плоскости нарушается, и общий МР-сигнал ослабевает.

Ткани с высокой молекулярной неоднородностью (например, фиброзные или опухолевые структуры) имеют короткое T2. В то же время жидкости с равномерным молекулярным распределением характеризуются длительной T2-релаксацией.



Формирование МР-сигнала: пространственное кодирование, частотная и фазовая энкодировка


До этого момента мы подробно рассматривали природу ядерного магнитного резонанса, процессы релаксации и эхо-сигналы. Однако для клинического применения МРТ необходимо превратить физический сигнал, возникающий от миллионов прецессирующих протонов, в двумерное или трёхмерное изображение, где каждая точка соответствует определённой структуре тела. Это становится возможным благодаря принципу пространственного кодирования.


Магнитные градиенты

Базовая магнитная система аппарата МРТ дополняется тремя ортогональными градиентными катушками, создающими небольшие вариации магнитного поля вдоль осей X, Y и Z. Эти градиенты поля незначительны по величине (обычно от 1 до 40 мТ/м), но критически важны: они позволяют манипулировать локальным значением магнитного поля, а значит — и локальной Ларморовой частотой.

Именно благодаря этой зависимости частоты от положения и создаётся возможность определить, откуда поступает тот или иной сигнал.


Этап 1: Селекция среза (slice selection)

Чтобы получить изображение конкретного анатомического среза (аксиального, сагиттального или коронального), необходимо возбудить протоны только в заданной плоскости. Для этого:

  • Включается градиент вдоль оси Z (или другой, в зависимости от направления среза).

  • Подаётся узкополосный радиочастотный импульс, настроенный на резонанс только с теми протонами, частота которых соответствует заданному участку градиентного поля.

Таким образом, возбуждаются только те спины, которые находятся в пределах выбранного среза.


Этап 2: Частотная энкодировка (frequency encoding)

После возбуждения среза необходимо определить, где вдоль оси X (или другой горизонтали) расположены источники сигнала.

Для этого во время регистрации сигнала включается градиент частоты — он создаёт различие в Ларморовых частотах вдоль оси. В результате протоны в разных точках среза прецессируют на разных частотах, и по спектру принимаемого сигнала можно восстановить распределение интенсивности вдоль этой оси.


Этап 3: Фазовая энкодировка (phase encoding)

Оставшуюся координату (например, вдоль оси Y) кодируют не частотой, а разностью фаз. Это достигается следующим образом:

  • Перед регистрацией сигнала кратковременно включается градиент вдоль оси Y.

  • Протоны в разных положениях прецессируют с разной скоростью в течение короткого времени, накапливая разную фазу прецессии.

  • После выключения градиента прецессия продолжается на обычной частоте, но с уже приобретённым фазовым сдвигом.

При многократном повторении сканирования с разными значениями фазового градиента формируется полное представление о распределении сигнала вдоль второй координаты.


Декодирование сигнала: преобразование Фурье

Все полученные сигналы (обычно несколько сотен) представляют собой суммарные колебания, наложенные друг на друга — так называемое сигнальное пространство (k-space). Это абстрактное пространство, в котором каждый сигнал содержит информацию о всем изображении, но в преобразованной (частотно-фазовой) форме.

Для восстановления привычного двумерного изображения проводится двумерное обратное преобразование Фурье. Этот математический метод позволяет перевести данные из частотно-фазовой области в пространственную, где каждый пиксель соответствует определённой точке ткани и её МР-сигнальной интенсивности.


Значение пространственного кодирования в клинической практике

  • Выбор направления градиентов позволяет управлять ориентацией и положением среза, адаптируя его под конкретную анатомическую зону.

  • Изменение числа шагов фазовой энкодировки влияет на пространственное разрешение — чем больше шагов, тем выше детализация, но дольше время сканирования.

  • Ширина полосы частотной энкодировки влияет на качество сигнала и устойчивость к артефактам, особенно от движений или неоднородностей поля.


Таким образом, формирование МРТ-изображения — это результат тонко организованной системы кодирования сигнала по координатам. Использование магнитных градиентов в сочетании с радиочастотными импульсами и математическим преобразованием сигнала позволяет получать высокоразрешающие изображения внутренних структур тела — без использования ионизирующего излучения.



Конструкция и устройство аппаратов МРТ



Основные компоненты аппарата МРТ

Современный магнитно-резонансный томограф представляет собой не просто диагностическую установку, а технологически сложный, многоуровневый комплекс, в котором физика ядерного магнитного резонанса интегрирована с инженерными, криогенными, электромагнитными, цифровыми и климатическими системами. Правильное понимание устройства аппарата позволяет не только рационально интерпретировать технические ограничения, но и глубже осознать природу артефактов, неисправностей и особенностей визуализации.


Вся инфраструктура МРТ может быть условно разделена на четыре основные подсистемы:

  1. Магнитная система

  2. Градиентная система

  3. Радиочастотная система

  4. Системы жизнеобеспечения и контроля

Каждая из них содержит набор сложных компонентов, функционирующих в тесной взаимосвязи и требующих строгой синхронизации.

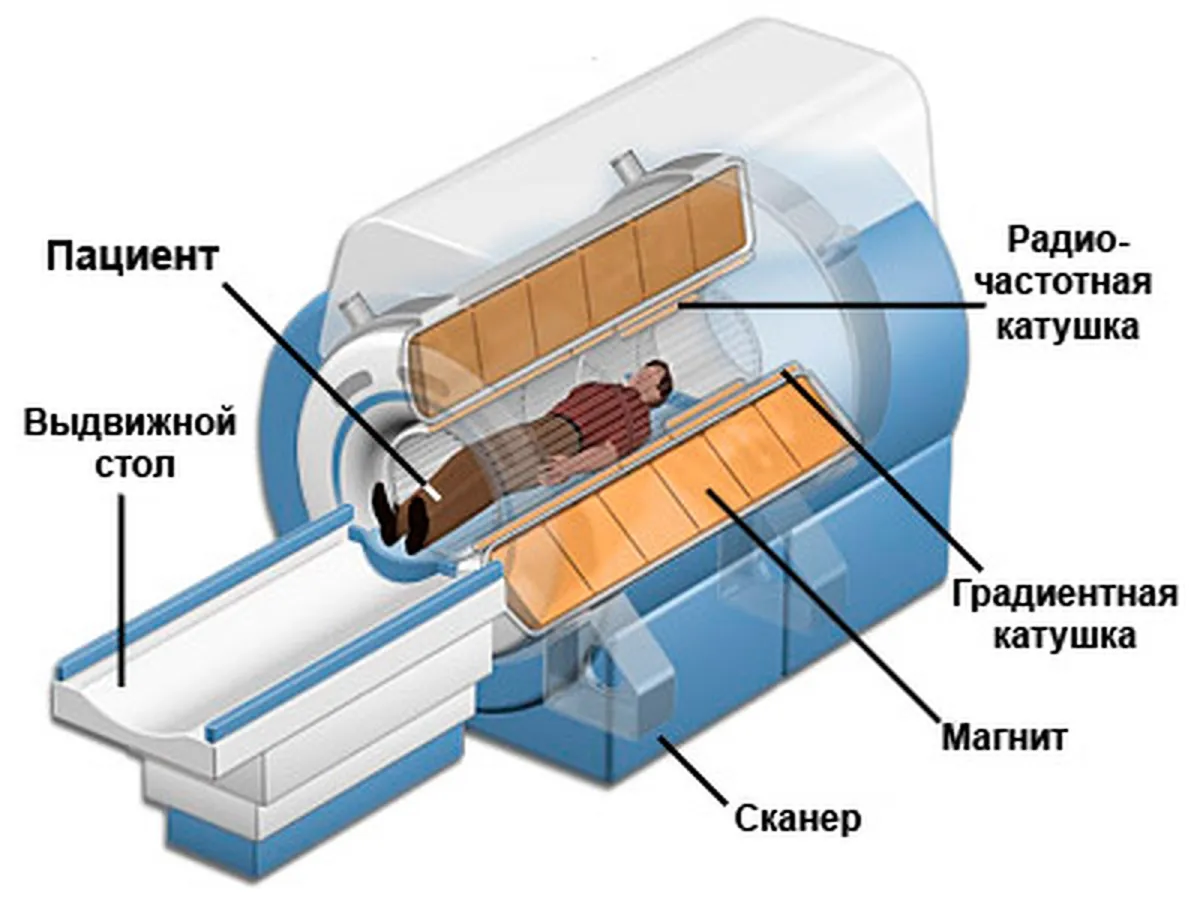

Конструкция аппарата МРТ
Конструкция аппарата МРТ

Магнитная система

Основой любого аппарата МРТ является основной магнит, создающий мощное статическое магнитное поле (B₀). Это поле должно быть не только интенсивным (1.5 Тл и выше в клинических системах), но и крайне однородным в пределах диагностического объёма — как правило, с точностью до долей ppm. Именно от этой однородности зависят качество спектральной кодировки, достоверность временных характеристик сигнала и точность пространственного позиционирования.


В конструкции сверхпроводящих магнитов применяются катушки из сплавов ниобия и титана, помещённые в криостат и охлаждаемые до температур жидкого гелия (~4 К). Для удержания гелия в стабильном объёме применяется вакуумная тепловая изоляция, а также экраны с промежуточным азотным или газовым охлаждением. В современных аппаратах МРТ всё чаще используются «сухие» криосистемы (dry magnets), в которых криогенная емкость сведена к минимуму, а охлаждение обеспечивается замкнутыми гелиевыми циклами с использованием многоступенчатых криокулеров.


Чтобы обеспечить длительную стабильность тока, магнит работает в персистентном режиме — после закачки сверхтока контур замыкается, и ток циркулирует без внешнего питания. Для этого служит встроенный сверхпроводящий переключатель, активируемый локальным нагревом.


Сама конструкция магнита требует чрезвычайной прочности — в нём аккумулируются десятки тонн эквивалентной магнитомеханической энергии, а магнитные силы, действующие между токонесущими элементами, могут достигать сотен килоньютонов. Поэтому каркас, термомеханические соединения и силовые опоры проектируются с учётом сопротивления длительной вибрации, тепловых напряжений и катастрофического разгерметизирования.


Вокруг всей магнитной системы реализуется магнитное экранирование — как активное (дополнительные компенсирующие катушки), так и пассивное (металлоконструкции стен, ферромагнитные вставки). Это необходимо для ограничения распространения магнитного поля за пределы комнаты и для соответствия нормам электромагнитной безопасности.


Градиентная система

Наложение пространственной структуры на сигнал осуществляется с помощью градиентных катушек. Эти катушки формируют временные линейные вариации магнитного поля вдоль трёх пространственных осей (X, Y и Z). Они расположены внутри магнита и составляют градиентный модуль.


Градиентные катушки представляют собой токопроводящие обмотки, закреплённые на жёсткой цилиндрической опоре, которая, в свою очередь, термически и механически развязана с основным магнитом. Каждая катушка имеет свою конфигурацию: так, ось Z кодируется так называемой Maxwell-парой, а оси X и Y — с помощью симметричных saddle-катушек.


Основная проблема градиентной системы — это мощные токи (до сотен ампер), которые возникают и гаснут за микросекунды. В результате образуются значительные электродинамические силы и тепловыделение. Поэтому в конструкции используются водяное охлаждение, системы виброзащиты, а также специальные материалы с высоким отношением прочности к массе.


При быстрой коммутации токов образуются акустические вибрации — отсюда характерный «гул» аппарата во время сканирования. Конструктивно этот шум невозможно устранить полностью, но современные аппараты МРТ применяют демпфирующие слои и оптимизированные траектории градиентных импульсов для снижения звуковой нагрузки.


Контроль над токами осуществляется с помощью мощных градиентных усилителей, расположенных в отдельном блоке. Они обеспечивают точную синхронизацию градиентов с радиочастотными импульсами в рамках программной импульсной последовательности.


Радиочастотная система

Ввод энергии в систему и считывание сигнала осуществляется с помощью радиочастотных катушек. Как правило, в конструкции различают:

  • Передающую катушку (body coil) — вмонтирована в градиентный модуль, охватывает всё тело пациента, используется для равномерного возбуждения.

  • Приёмные катушки — бывают поверхностными, объемными, фазированными и многоканальными. Они обеспечивают высокую чувствительность в локализованной области.


Катушки работают в диапазоне десятков мегагерц (зависит от напряжённости поля), и потому требуют тщательного электромагнитного экранирования. Комнату сканирования окружают медные или алюминиевые листы, заземлённые и соединённые в сплошную клетку — так называемую камеру Фарадея. Без неё работа аппарата МРТ была бы невозможна: внешние радиопомехи исказили бы сигнал до полной неразборчивости.


Антенны согласованы по импедансу и могут использовать как пассивную, так и активную детекцию, включая схемы предварительного усиления сигнала (preamplifiers) непосредственно в кожухе катушки.


Вспомогательная инфраструктура

Наравне с физическими компонентами, в конструкции МРТ присутствует обширный набор инженерных систем, незаметных снаружи, но критически важных для стабильной работы.


1. Система охлаждения — включает в себя:

  • Криогенную часть для основного магнита (при сверхпроводящей архитектуре).

  • Водяное охлаждение для градиентов, усилителей и блоков питания. Вода циркулирует в замкнутом контуре, проходя через внешний чиллер, поддерживающий стабильную температуру.

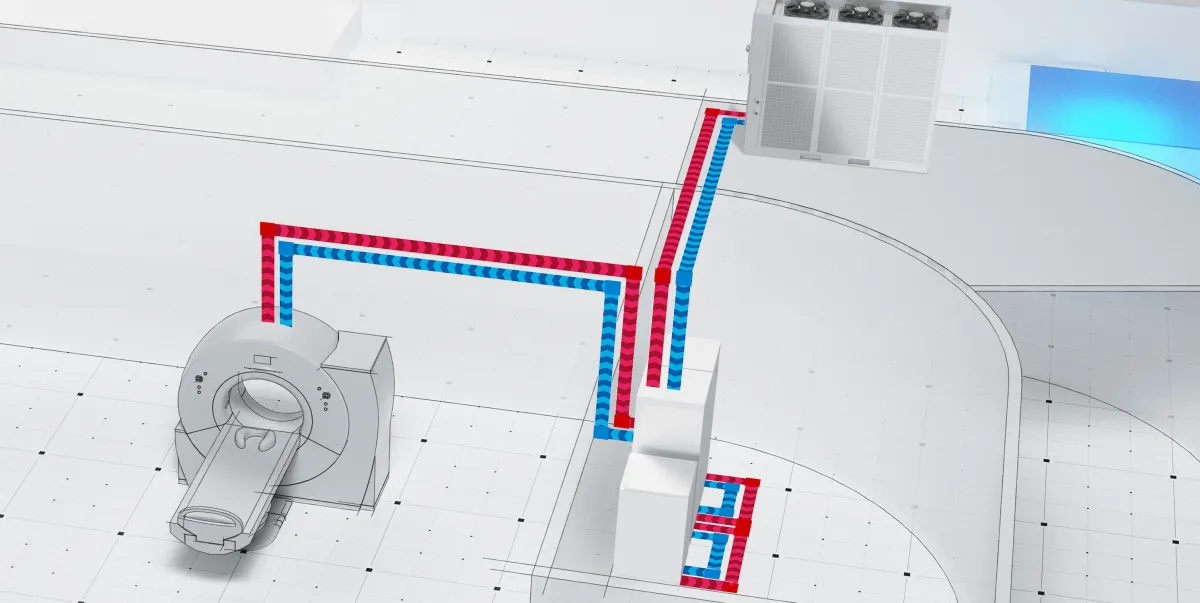

Система охлаждения аппарата МРТ
Система охлаждения аппарата МРТ

2. Система климатического контроля — температура и влажность в сканирующей комнате должны строго контролироваться. Это необходимо как для комфорта пациента, так и для сохранения рабочих характеристик оборудования, особенно электроники и усилителей.


3. Электропитание — аппарат МРТ потребляет мощность в пределах от 20 до 150 кВт. В комплексе обычно предусмотрен распределительный щит, трансформатор с гальванической развязкой, а также система аварийного питания (UPS). Все силовые кабели экранируются и заземляются для предотвращения паразитных токов и шумов.


4. Система безопасности — включает в себя аварийную размагничивающую схему (quench), сигнальные цепи, магнитные двери с датчиками положения и панели управления доступом. Особое внимание уделяется защите от воздействия магнитного поля на персонал и пациентов с имплантами.


Таким образом, аппарата МРТ — это не просто диагностическая установка, а высокоинтегрированная физико-инженерная система, в которой критична каждая деталь — от точности фазировки сигнала до стабильности температуры охлаждающей жидкости. Только при сбалансированной работе всех компонентов возможно достичь того диагностического уровня, который сегодня ассоциируется с понятием «МР-визуализация».



Типы магнитов в аппаратах МРТ

Ключевым элементом любого аппарата МРТ является основной магнит, создающий статическое поле, направляющее и упорядочивающее магнитные моменты водородных ядер. Величина этого поля напрямую определяет энергетическую разницу между уровнями спиновых состояний и, как следствие, интенсивность МР-сигнала. Тип магнита оказывает влияние не только на мощность и качество изображения, но и на конструктивные особенности, стоимость, условия эксплуатации, безопасность пациента и требования к инфраструктуре медицинского учреждения.


В медицинской практике используются три типа магнитных систем: постоянные магниты, резистивные (на токопроводящих катушках) и сверхпроводящие магниты. Каждый из них имеет уникальные особенности и применяется в зависимости от задач и ограничений конкретного клинического сценария.


Постоянные магниты представляют собой системы, основанные на ферромагнитных материалах, обладающих высоким остаточным магнитным моментом. Они создают статическое поле без необходимости подачи энергии, что делает их энергонезависимыми и относительно недорогими в эксплуатации. Тем не менее, уровень создаваемого поля, как правило, ограничивается значениями до 0.4–0.5 Тл из-за физических и весовых ограничений: масса таких аппаратов МРТ может достигать десятков тонн. Кроме того, их однородность поля значительно уступает более современным решениям, что сужает спектр возможных исследований. Постоянные магниты, как правило, используются в специализированных низкопольных сканерах, ориентированных на ортопедические исследования или визуализацию поверхностных структур, особенно в условиях ограниченного доступа к инфраструктуре.


Резистивные магниты создают магнитное поле с помощью катушек из медного или алюминиевого проводника, через которые непрерывно подаётся электрический ток. Преимущество таких систем заключается в возможности быстро включать и выключать магнитное поле, а также сравнительно простой конструкции. Однако для поддержания поля на уровне даже 0.3–0.5 Тл требуется значительное потребление энергии и мощные системы охлаждения. Вследствие этого такие магниты практически полностью вытеснены сверхпроводящими системами в диагностической практике, но до сих пор находят применение в учебных или экспериментальных установках.


Сверхпроводящие магниты являются технологически наиболее совершенным решением и широко применяются в клинической практике. Они позволяют создавать стабильное, высокооднородное магнитное поле с напряжённостью от 1.5 до 3.0 Тл (в клинических системах) и до 7.0 Тл и выше — в научных и исследовательских установках. Их конструкция основана на использовании катушек из сверхпроводящих материалов (например, ниобий-титан), охлаждаемых до температур порядка 4 К жидким гелием. После инициализации тока и перехода в сверхпроводящее состояние магнит начинает функционировать в так называемом "персистентном" режиме — то есть поддерживает поле без дальнейшего энерговвода.


Сверхпроводящие магниты обеспечивают исключительно высокую однородность поля (в пределах нескольких ppm), что критически важно для точной спектральной кодировки сигнала. Вместе с тем, такие установки требуют сложной инфраструктуры: систем криогенного охлаждения, контроля давления, а также соблюдения строгих правил магнитной безопасности. Современные технологии активно развиваются в направлении сухих (cryogen-free) и даже безгелиевых (helium free) систем, как например аппарат МРТ Philips MR 5300, что делает их более устойчивыми к логистическим и экономическим ограничениям.


Тип магнита определяет не только физические параметры аппарата, но и его архитектуру. Открытые аппараты МРТ с постоянными магнитами, например, удобны для пациентов с клаустрофобией, но имеют ограничения по разрешению и скорости. Напротив, закрытые сверхпроводящие томографы обеспечивают высочайшее качество изображений, но требуют строгой подготовки пациента и контролируемой среды.


Таким образом, выбор магнитной системы — это всегда компромисс между техническими возможностями, клиническими задачами, экономическими и логистическими условиями, а также требованиями к комфорту и безопасности пациентов.




Генерация основного магнитного поля

Создание стабильного и однородного магнитного поля — краеугольный камень в работе любого аппарата МРТ. Именно от качества этого поля зависит не только резонансная частота ядер водорода, но и точность пространственной кодировки, разрешающая способность и воспроизводимость получаемых изображений. Основное поле, обозначаемое B₀, создаётся с помощью основной магнитной системы — чаще всего сверхпроводящей.


Физические требования к полю B₀


Основное поле должно обладать тремя важнейшими характеристиками:

  • Интенсивность — типично от 1.5 до 3 Тл для клинических томографов и выше (до 7–11 Тл) для научных и предклинических систем.

  • Однородность — в пределах диагностического объёма (обычно ~50 см) неоднородность должна составлять не более нескольких ppm (частей на миллион).

  • Стабильность во времени — даже малейшие дрейфы поля (в пределах нескольких μТл в сутки) могут вызвать деградацию сигнала, особенно при спектроскопии или динамических исследованиях.


Типы магнитов и принципы генерации B₀

Сегодня в клинической практике почти полностью доминируют сверхпроводящие магниты, основанные на катушках из NbTi (ниобий-титан), охлаждаемых жидким гелием до температуры порядка 4.2 К. Преимущество такой архитектуры — в отсутствии активного сопротивления: ток, однажды введённый в замкнутый контур, циркулирует без потерь десятилетиями. Это обеспечивает феноменальную стабильность и крайне низкое энергопотребление.


Магнитная катушка состоит из десятков секций, каждая из которых тщательно рассчитана на минимизацию градиентов вне области интереса. В конструкции применяются методы пассивной компенсации краевых эффектов, а также активные обратные обмотки, уменьшающие «хвост» магнитного поля (stray field) за пределами магнита.


При запуске аппарата МРТ катушки переводятся из нормального в сверхпроводящее состояние. Сначала к ним подключается внешний источник тока, который подаёт расчётный ток, после чего сверхпроводящий переключатель замыкает контур, и источник отключается. Далее магнит работает в персистентном режиме. Эта процедура требует строгого соблюдения температурного профиля и отслеживается системой управления криостатом.


Альтернативные типы магнитов — постоянные и резистивные — в современной практике встречаются реже. Постоянные магниты из ферритов или неодимовых сплавов обеспечивают низкие поля (0.2–0.5 Тл) и имеют крайне ограниченную однородность. Резистивные магниты требуют непрерывного активного питания, имеют высокие эксплуатационные издержки и тепловыделение, но всё ещё находят применение в мобильных низкопольных системах и научных установках.


Инженерные аспекты конструкции

Силы, действующие в магнитной системе, чрезвычайны. Например, взаимодействие между токонесущими витками создаёт осевые и радиальные напряжения до сотен мегапаскалей. Эти нагрузки компенсируются ферромагнитным каркасом, а вся конструкция проходит расчёты на вибрационную устойчивость, термодеформации и резонансные колебания.


Поскольку сверхпроводящие катушки работают в криогенной среде, их изоляция, поддержка и крепление выполнены из материалов с минимальным тепловым расширением и высокой механической жёсткостью. Применяются стеклотекстолит, кевлар, углеволокно и специальные керамические вставки.


Генерация B₀ — не автономный процесс. Чтобы магнит оставался работоспособным десятилетиями, требуется сложная система поддержки: охлаждение, удаление газа при квенче (внезапной потере сверхпроводимости), система датчиков поля и мониторинга температуры. Все эти блоки работают синхронно, часто управляются удалённо и интегрированы в центральную систему контроля аппарата МРТ.




Шиммирование: активные и пассивные методы выравнивания поля

Даже при идеальном проектировании основного магнита реальная однородность поля B₀ может быть нарушена. Причины кроются как в мелких геометрических дефектах катушек, так и во внешних воздействиях: ферромагнитные массы вблизи системы, неоднородности тканей пациента, импланты, изменение температуры. Поэтому после установки аппарата МРТ (и периодически в процессе эксплуатации) производится процесс шиммирования — выравнивания поля до нужного уровня однородности.


Природа неоднородности и методы её коррекции

Магнитное поле вблизи центра магнита можно разложить в ряд сферических гармоник. Нарушения однородности представляют собой суммы низко- и высокопорядковых мод, каждая из которых характеризует искажение по определённой пространственной оси и степени.

Цель шиммирования — ввести коррекционные поля, которые суммарно «сгладят» эти искажения. В зависимости от способа генерации таких полей выделяют два основных метода:


Пассивное шиммирование

Это первая стадия коррекции, проводимая при инсталляции магнита. Включает в себя размещение ферромагнитных вставок в специально предусмотренных ячейках вокруг диагностического объёма (обычно в структуре основного магнита). Положение и масса вставок определяются индивидуально на основе измеренной карты неоднородностей.


Поскольку этот метод не требует электрических цепей, он абсолютно стабилен, не шумит и не зависит от программного обеспечения. Однако его главный недостаток — жёсткая фиксированность: перепрофилировать коррекцию под другого пациента невозможно. Поэтому пассивное шиммирование используется как грубая базовая настройка, после которой активные методы уточняют поле в реальном времени.

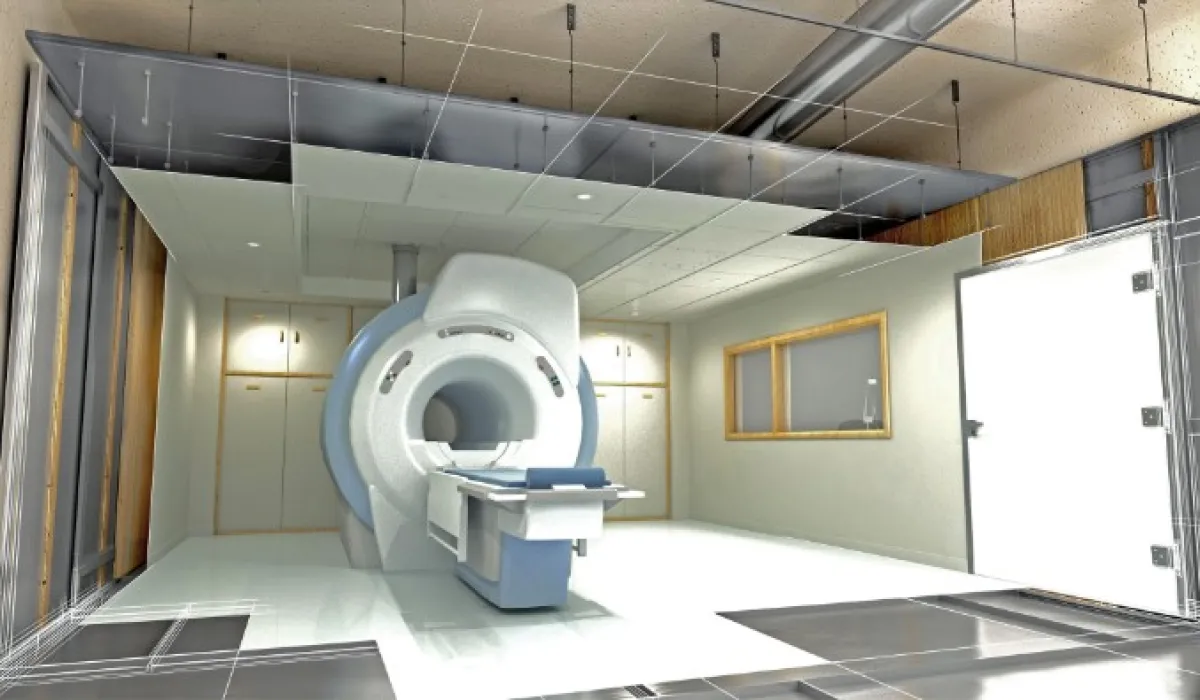

Пассивное шиммирование кабинета МРТ
Пассивное шиммирование кабинета МРТ

Активное шиммирование

Здесь применяются специальные шимм-катушки, создающие регулируемое магнитное поле. Эти катушки размещаются в теле магнита и управляются либо вручную (в ранних системах), либо через контроллеры, получающие данные от магнитометра или от калибровочных сканов.


Современные системы содержат до 20–30 независимых шимм-каналов, позволяющих точно компенсировать гармоники поля вплоть до четвёртого или пятого порядка. В клинической практике активное шиммирование выполняется автоматически при каждом исследовании, особенно перед спектроскопией, где малейшие частотные искажения критичны.


Иногда применяется динамическое шиммирование, где профиль коррекции обновляется в зависимости от положения среза или протокола. Это особенно важно при исследовании областей, подверженных сильным вариациям — например, базальных отделов мозга или области печени рядом с диафрагмой.



Аппаратные и программные аспекты

Для измерения неоднородности поля используют методику картирования срезов, где резонансная частота регистрируется в каждом вокселе. Полученные данные подаются на шимм-контроллер, который рассчитывает оптимальные токи в катушках.


Ошибки шиммирования могут проявляться как артефакты — искажения формы, локальные потери сигнала, нарушение спектральной чистоты. Поэтому даже идеально настроенная система требует периодических проверок, особенно при изменении геометрии катушек (например, установка новых приёмных антенн) или модификации окружающего пространства.



Шиммирование — это «тонкая настройка» всего аппарата МРТ, аналог балансировки оптики в телескопе: без него невозможна реализация всей точности и чувствительности метода. Это скрытый, но фундаментальный технологический пласт, стоящий за каждой чёткой МРТ-картинкой.



Градиентные катушки: конструкция, охлаждение, усилители

Градиентная система — это «механизм зрения» МРТ, без которого невозможно реализовать пространственное кодирование сигнала. Если основной магнит создаёт постоянное поле B₀, то градиенты формируют его управляемые вариации во времени и пространстве, позволяя проецировать информацию о положении каждого вокселя на частоту и фазу отклика. С инженерной точки зрения — это система быстродействующих, высокоточных и мощных катушек с ультрабыстрым управлением и сложной системой охлаждения.


Принцип работы градиентов

Градиентные катушки создают магнитное поле, линейно изменяющееся вдоль одного из трёх ортогональных направлений (X, Y, Z). Это приводит к тому, что локальная величина поля B₀ изменяется в зависимости от положения, а с ней — и прецессионная частота ядер.


Формально, результирующее поле описывается как: B(r, t) = B₀ + G(t)·r где G(t) — вектор градиентов, зависящий от времени, а r — радиус-вектор положения.


Для получения изображений применяются последовательности активации градиентов: слайс-селекция (Z-градиент), фазовая энкодировка (Y), частотная энкодировка (X). Переключение между ними происходит с временным разрешением до десятков микросекунд — что требует высокой динамической мощности и точности.


Конструкция и размещение

Градиентные катушки располагаются внутри основного магнита, между его телом и RF-экраном. Они изготавливаются как три независимые катушки, каждая из которых формирует градиент в одной из ортогональных плоскостей. Однако для снижения паразитных взаимодействий между осями, часто применяются так называемые actively shielded coils — обмотки с противоположным током, устраняющие внешнее поле и уменьшающие взаимодействие с криостатом и окружающей средой.


Обмотки изготавливаются на прецизионных подложках, часто на основе эпоксидных стеклотекстолитов, с токопроводящими дорожками из меди или алюминия, сформированными методами точной резки, лазерного травления или 3D-прототипирования. Геометрия витков рассчитывается численно методом конечных элементов, чтобы достичь как можно более линейного профиля поля при минимальной индуктивности и рассеянии.


Тепловая нагрузка и охлаждение

Градиентные катушки — один из наиболее термически нагруженных элементов аппарата МРТ. При каждой активации градиентов протекают токи величиной в сотни ампер, с частотой переключения до 4–5 кГц, что приводит к значительному джоулеву нагреву. Сложность усугубляется тем, что катушки размещены внутри ограниченного пространства, рядом с температурно-чувствительными RF-системами и пациентом.


Для отвода тепла применяется жидкостное активное охлаждение — чаще всего вода-гликолевые смеси, циркулирующие внутри каналов, встроенных в тело катушки. Охлаждающие петли проектируются с учётом тепловых градиентов и мест концентрации тока. Температура контролируется с точностью до 0.1 °C и поддерживается автономной системой охлаждения, соединённой с внешним чиллером или теплообменником.


В некоторых высокопольных аппаратах МРТ дополнительно применяется вакуумная термоизоляция между градиентами и криостатом, предотвращающая теплопередачу к сверхпроводящей катушке и снижающая тепловую нагрузку на жидкий гелий.


Градиентные усилители

Градиентная катушка — это пассивный исполнитель, а ключ к её работе — мощные усилители градиентов (Gradient Power Amplifiers, GPA), расположенные в отдельном шкафу рядом с магнетом. Они формируют сигналы с амплитудой до 1000 В и током до 1000 А, управляемые с микросекундным разрешением.


Каждый усилитель работает в импульсном режиме и включает:

  • Цифровую часть (сигнальный контроллер и конвертеры),

  • Аналоговую мощную часть (IGBT или MOSFET-модули),

  • Систему защиты от перегрузки, перегрева и коротких замыканий.


Сигналы, генерируемые усилителями, должны быть синхронизированы с точностью до десятков наносекунд — особенно важно в EPI-секвенциях и при использовании многоканальных градиентных профилей. Отклонения во времени или дрейф напряжения напрямую сказываются на геометрических искажениях изображений.


Современные GPA содержат замкнутую обратную связь, компенсирующую колебания нагрузки и паразитные индукции, а также поддерживают алгоритмы линейной предкомпенсации, улучшающие точность полей при резких переключениях.



Радиочастотная система: передающие и приёмные катушки

Если градиенты отвечают за геометрию, то RF-система — за физическую суть метода: возбуждение ядер и регистрация их отклика. Это квинтэссенция резонансной природы МРТ, её сердце и уши. И инженерно, и физически RF-подсистема невероятно сложна: она должна одновременно обеспечивать точную частотную селективность, высокую мощность на передачу, сверхнизкий уровень шума на приём и идеально согласованную работу с остальной электроникой.


Передающая система: возбуждение ядер

Передающие катушки генерируют перпендикулярное к B₀ переменное магнитное поле B₁, с частотой, соответствующей ларморовой частоте ядра водорода (42.58 МГц на 1 Тл). Это поле возбуждает ядерную прецессию: наклоняет продольную намагниченность в поперечную плоскость.


Передающие антенны должны обеспечить:

  • Гомогенность B₁ внутри области интереса,

  • Минимальную индуктивную связь с пациентом,

  • Быстрое нарастание и спад импульса.


В системах с цилиндрической геометрией используется большая объемная передающая катушка (чаще всего «birdcage»), размещённая вокруг пациента. Эта катушка создаёт синфазное, кольцевое поле, которое максимально эффективно возбуждает прецессию в объёме.


RF-усилитель, питающий передающую катушку, подаёт импульсы до 20 кВт пиковой мощности. Для обеспечения точной формы сигнала используется IQ-модуляция, управляемая цифровым протоколом от секвенс-контроллера. Импульсы формируются по фазе и длительности в пределах микросекунд.


Во избежание переотражений и перегрузки импеданс между катушкой и усилителем должен быть строго согласован (типично 50 Ом). Это обеспечивается либо пассивными трансформаторами, либо активными тюнерами на варикапах.


Приёмная система: регистрация МР-сигнала

После окончания возбуждения ядра начинают прецессировать, индуцируя переменное напряжение в приёмных катушках. Эти антенны должны быть чрезвычайно чувствительными, так как амплитуда МР-сигнала составляет микровольты. Вся приёмная система работает в условиях крайне низкого уровня шума.


Приёмные катушки изготавливаются из высокопроводящей меди, разделены на секции и снабжены резонансными конденсаторами, формируя колебательный контур на нужной частоте. Применяется активное и пассивное детектирование, фазовая демодуляция и подавление собственных шумов.


Приёмные цепи включают:

  • Катушку (или массив катушек),

  • Low Noise Amplifier (LNA) — малошумящий усилитель, размещённый как можно ближе к катушке,

  • Смеситель и АЦП — в системе сбора данных (Digitizer),

  • Цифровую систему фазового декодирования (Quadrature detection).


В современных аппаратах МРТ используются многоканальные приёмные матрицы — от 8 до 128 и более каналов. Каждая катушка покрывает свою локальную область и даёт сигнал с высоким отношением сигнал/шум. Алгоритмы параллельного сканирования (SENSE, GRAPPA) используют перекрытие чувствительности между катушками, ускоряя сбор данных без потери разрешения.


Экранирование и подавление паразитных сигналов

Весь RF-модуль заключён в радиочастотно экранированную камеру — так называемую RF-клетку (Faraday cage), которая полностью блокирует внешние радиосигналы, включая FM, мобильную связь, Wi-Fi. Нарушение экранировки сразу ведёт к загрязнению спектра и появлению артефактов.


Вдобавок, RF-система аппарата МРТ имеет встроенные защиты от перегрузки, детекторы обратных токов, изоляторы пациента, а также автоматические схемы переключения между режимами передачи и приёма (Tx/Rx switches).


Эти две подсистемы — градиентная и RF — представляют собой ядро управляемой физики МРТ. Первая кодирует пространство, вторая возбуждает и слышит. Их инженерная реализация — один из величайших компромиссов между физикой, термодинамикой, электромагнетизмом и биомедицинскими требованиями.



Криогенные системы и защита сверхпроводящего магнита

Сверхпроводящий магнит — это фундамент МРТ, но его существование возможно только при температуре жидкого гелия. Чтобы удерживать катушки в сверхпроводящем состоянии годами, необходима сложная и высокотехнологичная криогенная система. Это инженерное чудо, где сочетаются термодинамика, вакуумная изоляция, безопасность под высоким давлением и контроль квантового состояния. Любой сбой приводит к потере сверхпроводимости, разогреву до сотен градусов и потенциально — к аварийному квенчу.


Суть сверхпроводимости и охлаждения

Сверхпроводимость реализуется в низкотемпературных металлах, таких как NbTi (ниобий-титан), при температурах ниже ≈9.2 K. Однако для стабильной работы катушек в мощных полях (1.5–3 Тл) требуется температура ~4.2 K, что соответствует точке кипения жидкого гелия при атмосферном давлении.


Катушки магнитной системы заливаются жидким гелием и помещаются в особый герметичный сосуд — гелиевый дьюар, выполненный из немагнитной стали и термически изолированный. Объём гелия может достигать 1500 литров, и его задача — не просто охладить катушки, а удерживать их в квантовом состоянии, где сопротивление обмотки строго ноль.


Конструкция криостата и термоизоляция

Магнит размещён внутри криостата — многоуровневой вакуумной структуры, которая обеспечивает минимальный приток тепла из окружающей среды. Типичный криостат состоит из:

  • Гелиевого сосуда — внутренней камеры, содержащей обмотки и жидкий гелий.

  • Экрана на жидком азоте или холодной гелиевой паре (~70 K) — промежуточная ступень, снижающая тепловой поток.

  • Межслоевой вакуумной изоляции (10⁻⁶ – 10⁻⁸ Торр), часто со слоями отражающих экранов (мультифольга).

  • Несущей конструкции с минимальной теплопроводностью — подвесы из стеклопластика, титана или других материалов с низкой теплопередачей.


Фактически криостат — это термос промышленного уровня, где каждый ватт теплового потока может испарить литр жидкого гелия за часы. Поэтому тепловые потери должны быть менее 1 Вт на весь объём.


Система рекуперации и безгелиевые решения

Традиционно МРТ требовали периодической дозаправки жидким гелием, но с ростом цен и дефицитом гелия, производители перешли к герметичным криосистемам с замкнутым циклом:

  1. Сухие магниты (zero boil-off) используют встроенные мини-криогенные холодильники (cryocoolers) на основе цикла Стирлинга или Пельтье, способные забирать до 1.5–2 Вт теплового потока и конденсировать гелий обратно в жидкость.

  2. Такие системы не требуют регулярных дозаправок и минимизируют эксплуатационные риски.


Рекуперация пара гелия осуществляется через теплообменники и компрессор, возвращающие его в жидкую фазу. Гелиевые пары ни в коем случае не выпускаются в атмосферу, особенно в закрытых помещениях — это не только расточительно, но и опасно из-за вытеснения кислорода.


Система защиты: квенч и его причины

Квенч (quench) — это внезапный выход катушки из сверхпроводящего состояния. При локальном перегреве (даже на доли кельвина) сопротивление обмотки резко возрастает, и накопленная энергия (~10–20 МДж) начинает выделяться в виде тепла.


Причины квенча:

  • Механические вибрации или деформации катушек

  • Индуктивные перенапряжения или резкие изменения тока

  • Ошибки в заправке гелия или сбои в рекуперации

  • Внешние электромагнитные воздействия (в редких случаях).


Последствия:

  • Весь объём гелия может закипеть за считанные секунды

  • Внутреннее давление в сосуде достигает 8–12 бар

  • Возникает риск разрушения криостата и вытеснения кислорода из помещения.


Инженерные меры защиты от квенча

  1. Датчики температуры и давления — срабатывают при первых признаках перегрева или кипения.

  2. Разрядные резисторы — при квенче ток замыкается на внешний резистор, рассекающий энергию вне катушки.

  3. Quench Tube (трубка сброса пара) — герметичный канал, отводящий гелий из криостата прямо наружу здания, чтобы избежать асфиксии.

  4. Вакуумные предохранительные клапаны — при перегреве или скачке давления разрушается фольга или открывается обратный клапан.

  5. Система аварийного отключения (Magnet Emergency Ramp Down) — ручной или программный сброс тока с размагничиванием магнита.

Важно: после квенча повторный запуск требует полного перезаправления гелием, повторной настройки и охлаждения в течение нескольких суток — что делает инцидент крайне затратным.


Электрическая безопасность и защита от перенапряжения

Катушки работают в замкнутом контуре тока без внешнего источника, но при манипуляциях с системой возможны индукционные перенапряжения. Поэтому:

  • Применяются диоды обратной полярности на участках перехода,

  • Все соединения проходят двойную изоляцию и тестируются на герметичность,

  • Используется тестовый размагничивающий ток перед отключением от усилителей или рекуператоров.


Криогенная система — это не просто холодильник, а механизм удержания квантовой фазы в агрессивной среде тепловых потоков, вибраций и внешнего воздействия. Её задача — не допустить ни одного лишнего ватта в гелиевый сосуд. И в то же время — гарантировать, что при любой нештатной ситуации тепло и давление будут отведены безопасно.


Это инженерный баланс между молчаливой стабильностью и мгновенной аварийной реакцией. И именно она делает возможной работу МРТ как системы, в которой 20 тонн стали и меди держатся на границе абсолютного нуля.




Импульсные последовательности в МРТ


Импульсная последовательность — это набор радиочастотных (RF) и градиентных импульсов, организованных во времени с целью возбуждения, пространственного кодирования и регистрации МР-сигнала. Выбор последовательности определяет не только характер контрастности изображения (T1, T2, PD и др.), но и влияет на разрешение, артефакты, длительность сканирования и клиническую информативность.



Основные типы последовательностей: SE, GRE, IR, FSE, EPI


Spin Echo (SE)

Классическая последовательность Spin Echo (SE) является фундаментальной для МРТ и образует основу большинства протоколов. Последовательность начинается с подачи 90-градусного RF-импульса, который переводит продольную намагниченность в поперечную плоскость. За ним следует 180-градусный рефокусирующий импульс, подаваемый через интервал времени τ, с целью компенсировать расфазировку спинов и восстановить сигнал. Эхо-сигнал регистрируется через 2τ — это и есть спин-эхо.


SE-последовательности обладают высокой устойчивостью к неоднородностям магнитного поля и позволяют получать изображения с высоким соотношением сигнал/шум, а также с надёжным T1- или T2-контрастом в зависимости от настроек TR и TE.


Spin Echo остаётся золотым стандартом для получения высококонтрастных T1- и T2-взвешенных изображений, особенно в случаях, требующих высокой точности, таких как нейровизуализация или онкология.


Преимущества:

  • Отличная воспроизводимость,

  • Минимальная чувствительность к неоднородностям B₀,

  • Чёткое разделение контрастов.


Ограничения:

  • Относительно длительное время сканирования,

  • Высокая нагрузка на RF-систему.

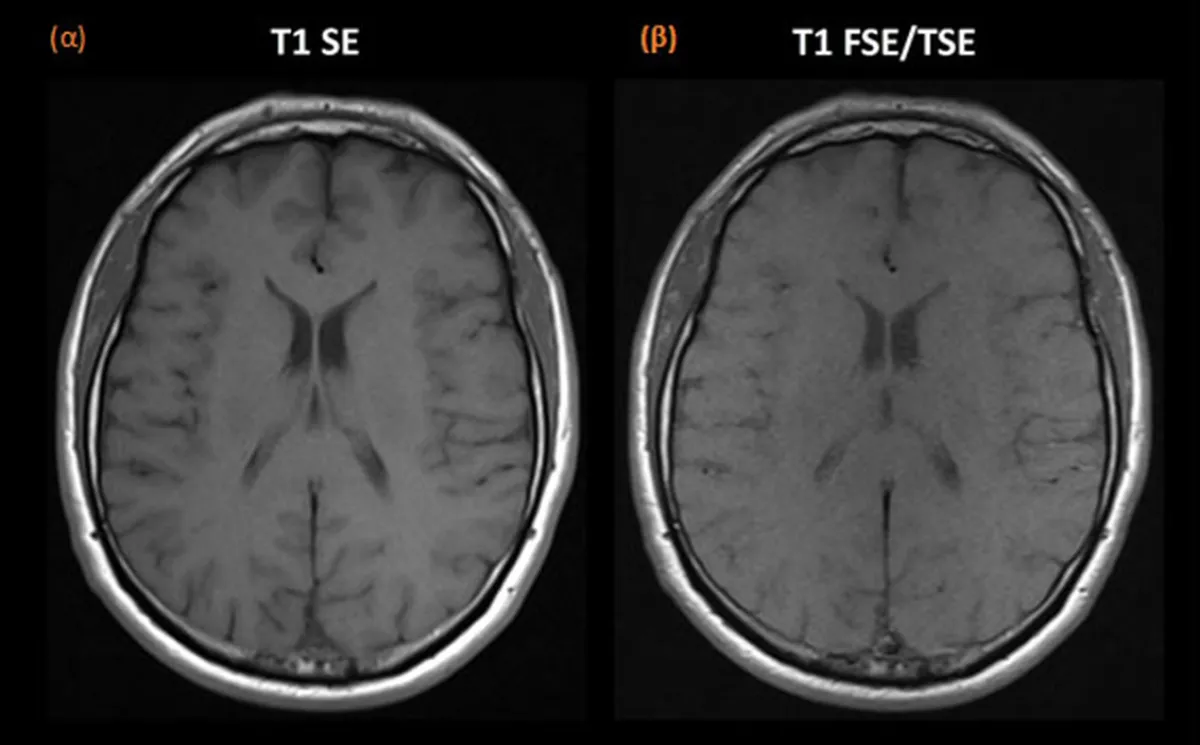

Fast Spin Echo (FSE/TSE)

Fast Spin Echo (FSE), также известная как Turbo Spin Echo (TSE), — это модификация SE, при которой после одного возбуждающего 90°-импульса подаётся серия 180°-импульсов. Каждый последующий импульс формирует отдельное эхо, которое используется для заполнения разных строк k-пространства в одном TR. Это значительно ускоряет процесс сканирования.


Клинически FSE применяется в исследованиях головного мозга, позвоночника, суставов, малого таза. Однако важным техническим нюансом является то, что каждое эхо формируется с разным TE, что может приводить к усреднению контраста и влиянию на точность измерений.


Преимущества:

  • Многократное ускорение сканирования,

  • Высокое SNR,

  • Поддержка всех типов взвешенности.


Ограничения:

  • Повышенная нагрузка на RF-модули,

  • Возможная размазанность изображений при чрезмерно длинной цепочке эхо.


Клиническое МРТ изображение Fast Spin Echo
Поперечное T1-взвешенное изображение мозга с помощью SE (a) и FSE (b)

Gradient Echo (GRE)

Gradient Echo (GRE) — импульсная последовательность, не использующая 180-градусный импульс для рефокусировки. Вместо этого применяется быстрое изменение градиентного поля для инверсии фазового разброса. Это делает последовательность более чувствительной к неоднородностям магнитного поля и эффектам магнитной восприимчивости.


GRE характеризуется меньшим углом наклона RF-импульса (flip angle) и более коротким временем повторения (TR), что уменьшает энерговыделение и повышает скорость получения изображений. Благодаря этому GRE-последовательности применяются в ангиографии, функциональной МРТ (fMRI), трёхмерной реконструкции и оценке кровоизлияний.


Преимущества:

·         Короткое TR, быстрые срезы,

·         Высокая чувствительность к мельчайшим искажениям магнитного поля


Недостатки:

·         Повышенное количество артефактов при наличии металлов

·         Невозможность полного восстановления сигнала без 180°-импульса.


Клиническое МРТ изображение Gradient Echo (GRE)
Unbalanced GRE — быстрое T2*-чувствительное сканирование с накоплением фазового сдвига. RF-spoiled GRE — T1-взвешенная последовательность с подавлением остаточной намагниченности. Balanced SSFP — симметричная последовательность с высоким SNR и ярким сигналом от жидкостей

Inversion Recovery (IR)

Inversion Recovery (IR) начинается с 180-градусного инверсионного RF-импульса, который переворачивает продольную намагниченность. После этого следует пауза (TI, inversion time), в течение которой ткани восстанавливают продольную намагниченность с различной скоростью, обусловленной T1-релаксацией. Далее подаётся 90-градусный импульс, инициирующий стандартную последовательность.


Модификации:

·         STIR (Short TI IR) — подавление сигнала от жира,

·         FLAIR (Fluid-Attenuated IR) — подавление сигнала от ликвора,

·         PSIR (Phase-Sensitive IR) — чувствительное определение изменений T1 в тканях.


IR-последовательности незаменимы при выявлении патологий, где важно подавление фона (например, при множественном склерозе или опухолях ЦНС).

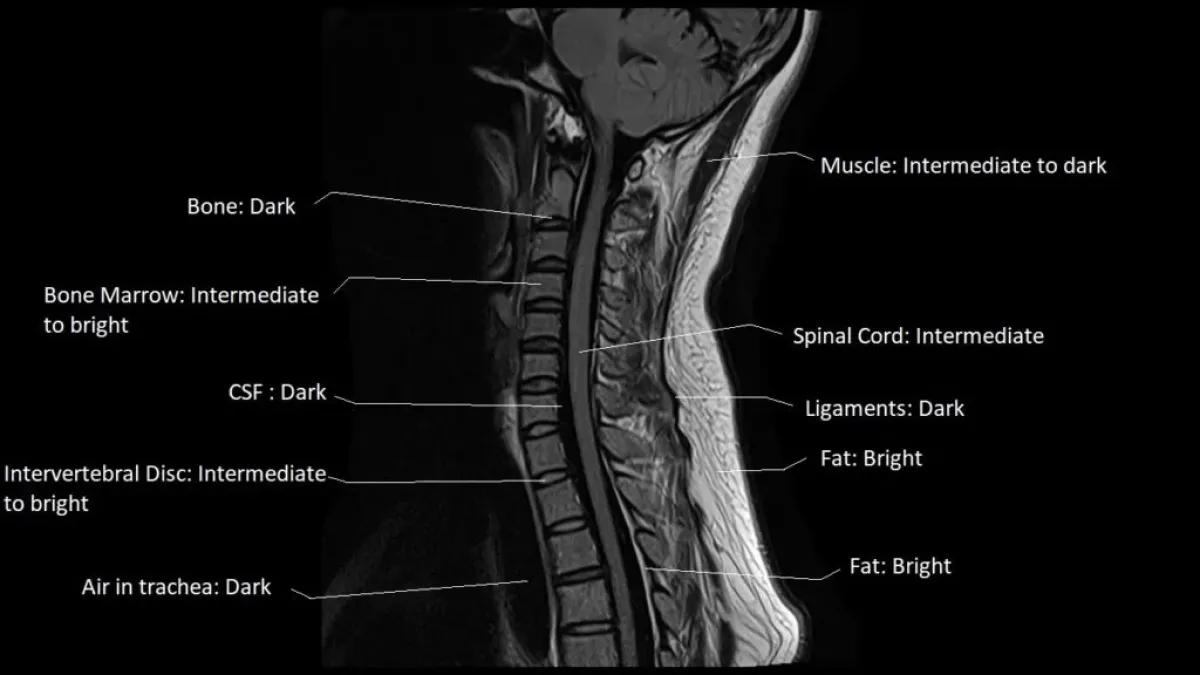

Клиническое МРТ изображение FLAIR (Fluid-Attenuated IR)
Сагиттальный срез шейного отдела позвоночника на FLAIR-МРТ


Echo Planar Imaging (EPI)

EPI — это ультрабыстрая импульсная последовательность, при которой весь объём k-пространства заполняется за один TR после единственного возбуждающего импульса. Это достигается путём многократного реверсирования градиентов в течение одного эхо-периода.


Высокая скорость делает EPI незаменимой в функциональной МРТ (BOLD-fMRI), диффузионно-взвешенной томографии (DWI), трактографии (DTI), а также в ситуациях, требующих минимального времени исследования (например, педиатрия, неотложные состояния).


Основной недостаток — выраженная чувствительность к неоднородностям поля и деформации изображения. Это требует тщательного предварительного шиммирования и ограничивает использование EPI в областях с металлическими имплантами.

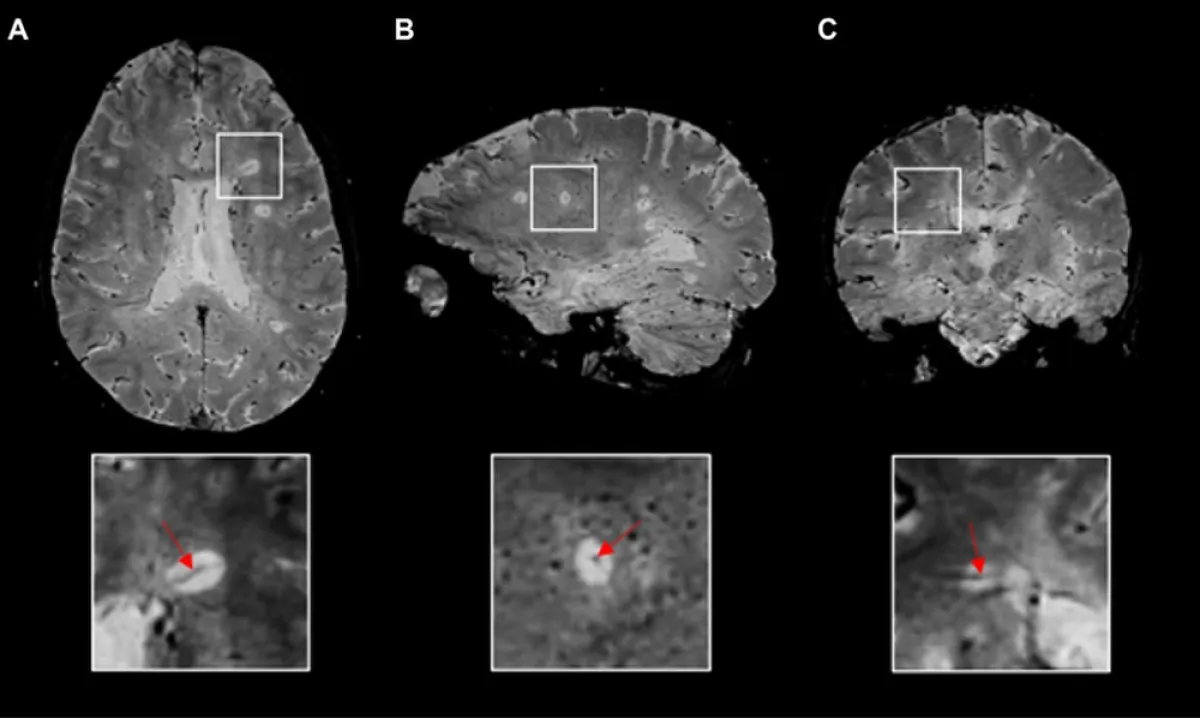

Клиническое МРТ изображение Echo Planar Imaging EPI
Репрезентативные 3D-EPI изображения с усилением T2* в аксиальной (A), сагиттальной (B) и коронарной (C) плоскостях, полученные в 3Т во время инъекции внутривенного контрастного вещества на основе гадолиния 24-летнему пациенту с рецидивирующе-ремиттирующим рассеянным склерозом.

T1-взвешенные, T2-взвешенные и PD-взвешенные изображения

Контрастность МРТ-изображений зависит от доминирующего влияния одного из физических параметров ткани: времени продольной релаксации (T1), времени поперечной релаксации (T2) или плотности протонов (PD). Взвешенность формируется с помощью точного выбора параметров импульсной последовательности — в первую очередь TR (время повторения) и TE (время эхо).



T1-взвешенные изображения

При коротком TR и коротком TE на изображении доминирует влияние T1-релаксации. Быстро релаксирующие ткани, такие как жир, дают высокий сигнал, тогда как жидкости, обладающие длинным T1, выглядят тёмными.


T1-взвешенные МРТ изображения предоставляют чёткое анатомическое разрешение и особенно полезны:

  • при оценке анатомии головного мозга и позвоночника,

  • в постконтрастных исследованиях (введение гадолиниевых препаратов значительно увеличивает сигнал от сосудистых и опухолевых образований),

  • в динамической контрастной МРТ молочных желёз, печени, предстательной железы.


T2-взвешенные изображения

Удлинённые TR и TE увеличивают вклад T2-релаксации. Ткани с высоким содержанием воды (отёки, воспаления, ликвор) дают интенсивный сигнал. Жир и фиброзные образования имеют меньший T2 и, соответственно, дают более тёмный сигнал.


T2-взвешенность критически важна для выявления:

  • патологий ЦНС (рассеянный склероз, инсульты),

  • воспалительных процессов и кист,

  • опухолей с высокой васкуляризацией и некрозом.


T1-взвешенные, T2-взвешенные изображения

PD-взвешенные изображения

Протонно-плотностные изображения формируются при использовании длинного TR и короткого TE, что минимизирует влияние T1 и T2 и акцентирует контраст на абсолютной концентрации ядер водорода.

PD-взвешенность обладает высокой чувствительностью к различиям между серым и белым веществом, а также используется при исследовании суставов и позвоночника, где нужно различать структуры с минимальными различиями в релаксационных свойствах.



Клиническое МРТ изображение


Взвешивание

TE

TR

Контраст

Основные применения

T1

Короткое

Короткое

T1-релаксация

Анатомия, контраст, гематоэнцефалический барьер

T2

Длинное

Длинное

T2-релаксация

Патология (отёк, воспаление, жидкость)

PD

Короткое

Длинное

Протонная плотность

Мелкие структуры, хрящ, мениски

Импульсные последовательности — это алгоритмическая основа любого протокола МРТ. Правильный выбор последовательности и параметров (TR, TE, TI, угол поворота, градиенты) позволяет сформировать точное, информативное изображение, соответствующее конкретной диагностической задаче. Радиолог должен не только понимать принцип действия, но и уметь предсказать, как та или иная модификация повлияет на чувствительность, разрешение и вероятность появления артефактов.




Спектроскопия в МРТ: CSI, PRESS, STEAM, Н-МРС

Магнитно-резонансная спектроскопия (МРС) представляет собой неинвазивную методику, направленную на количественное и качественное определение метаболитов в тканях организма. В отличие от стандартной МР-томографии, фокус которой направлен преимущественно на морфологическую визуализацию, МРС предоставляет возможность биохимического картирования тканей in vivo. Наиболее широкое применение МРС находит в нейрорадиологии, а также при оценке опухолевых, демиелинизирующих и метаболических заболеваний центральной нервной системы. Наиболее часто регистрируемыми метаболитами являются N-ацетиласпартат (NAA), холин (Cho), креатин (Cr), миоинозитол (mI) и лактат (Lac).

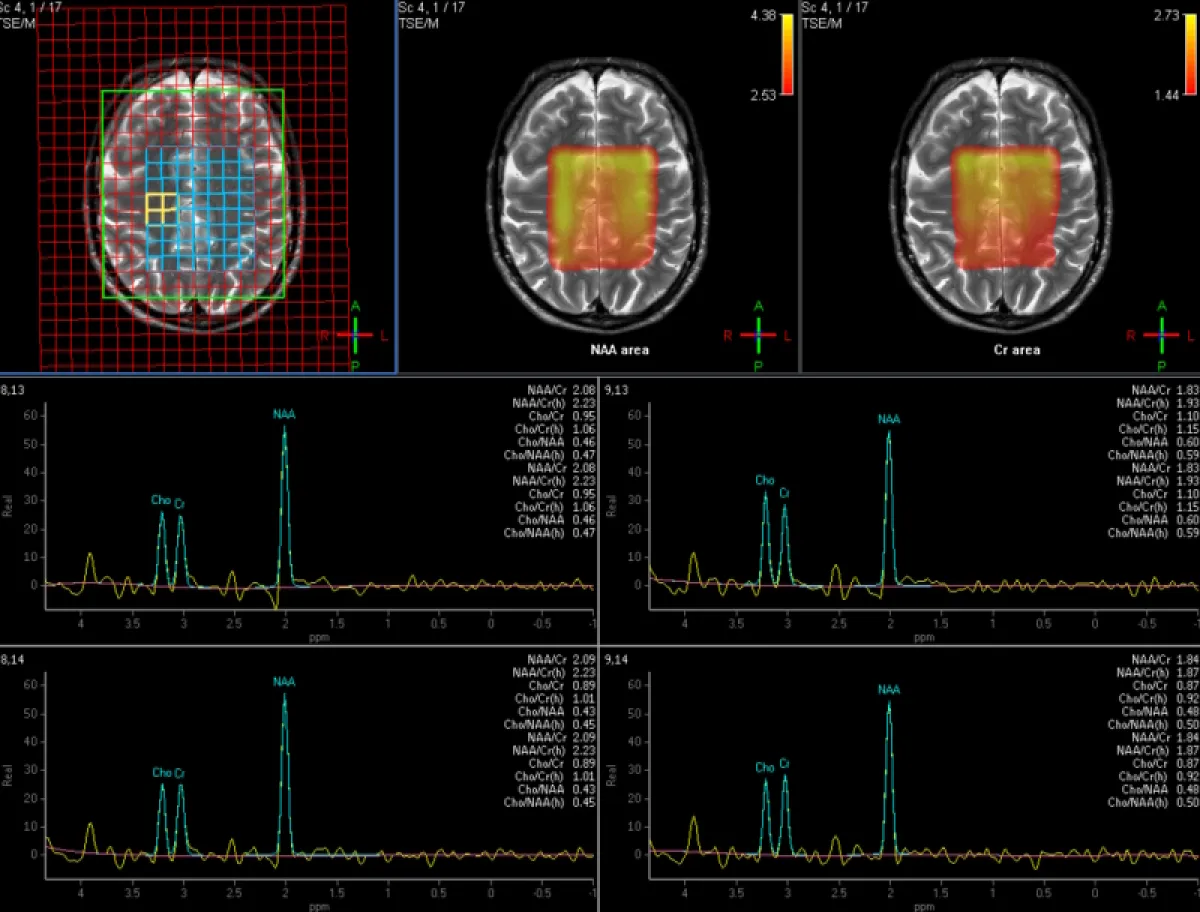

Магнитно-резонансная спектроскопия (МРС)
Мультивоксельная МР-спектроскопия (MRS) головного мозга, выполненная на аксиальных срезах. Представлены карты распределения метаболитов NAA (N-ацетиласпартат) и Cr (креатин) с наложением цветной шкалы на Т2-взвешенное изображение



Физические и технические основы МР-спектроскопии

Принцип МРС основан на измерении химического сдвига протонов (или других ядер) в магнитном поле. Каждый метаболит имеет уникальное спектральное распределение, обусловленное электронной средой, окружающей ядра водорода. Эти сдвиги измеряются в частотных единицах (часто в ppm — частях на миллион), что позволяет дифференцировать различные соединения в пределах одного вокселя или области интереса.


Формирование спектра метаболитов требует подавления сигнала от воды и жира, поскольку их интенсивность на несколько порядков выше, чем у интересующих нас соединений. Для подавления сигнала воды широко применяются методы CHESS (CHEmical Shift Selective) и WET (Water suppression Enhanced through T₁ effects), а для подавления жиров — методы внешнего или внутреннего насыщения.


Метод PRESS (Point-Resolved Spectroscopy)

PRESS является одной из наиболее распространённых последовательностей одновоксельной МРС. Технологически она включает три радиочастотных импульса: один 90° и два последовательных 180° импульса, каждый из которых формирует селективное возбуждение в ортогональных плоскостях. Это позволяет локализовать сигнал в определённой объёмной области (вокселе), обеспечивая высокую чувствительность и приемлемое соотношение сигнал/шум.


Преимуществами PRESS являются высокая эффективность захвата сигнала и хорошая селективность, однако метод подвержен определённым ограничениям, связанным с градиентной неоднородностью и искажениями при наличии нарушений магнитного однородного поля.


Метод STEAM (Stimulated Echo Acquisition Mode)

STEAM представляет собой альтернативную одновоксельную методику, в основе которой лежат три 90° импульса, формирующие стимулированное эхо. Несмотря на более низкое отношение сигнал/шум по сравнению с PRESS (примерно на 50% ниже), STEAM имеет свои уникальные преимущества. Метод обеспечивает более короткие времена эха (TE), что позволяет исследовать метаболиты с коротким временем релаксации T₂, например, глутамин, глутамат или миоинозитол.


Благодаря короткому TE, STEAM предпочтителен при исследовании мозговых структур, чувствительных к метаболическим изменениям при нейродегенеративных или митохондриальных нарушениях.


Метод CSI (Chemical Shift Imaging)

CSI, также известный как МР-спектроскопическое картирование или MRSI (Magnetic Resonance Spectroscopic Imaging), представляет собой многовоксельную методику. В отличие от PRESS и STEAM, CSI позволяет одновременно получать спектры из множества вокселей, охватывая целую анатомическую область.


Технологически CSI базируется на наложении фазово-кодирующих градиентов, аналогичных используемым в обычной МРТ, что позволяет реконструировать карту распределения метаболитов в заданной плоскости или объёме. Применение CSI значительно увеличивает продолжительность сканирования и требует тщательной настройки градиентной гомогенности (shimming), но зато предоставляет гораздо более обширную информацию о метаболических градиентах в тканях.


Особенно важна CSI при оценке опухолей мозга: позволяет выявлять метаболические изменения в перифокальных зонах, оценивать зону инфильтрации, проводить дифференциальную диагностику между рецидивом и постлучевыми изменениями.


Протонная спектроскопия (¹H-MRS)

Протонная спектроскопия является наиболее распространённой формой МРС в клинической практике. Основным её преимуществом является высокая чувствительность, обусловленная природной распространённостью ядер водорода и высоким коэффициентом гиромагнитного отношения (γ), что обеспечивает качественное пространственное и спектральное разрешение даже при относительно низких полях (1.5 Тл).


Наиболее значимыми метаболитами при ¹H-MRS являются:

  • NAA — маркёр нейрональной целостности и плотности нейронов.

  • Cho — отражает клеточную пролиферацию и мембранный метаболизм.

  • Cr — отражает энергетический метаболизм, часто используется как внутренний стандарт.

  • Lac — свидетельствует о гипоксии или анаэробном гликолизе, характерен для некротических и злокачественных опухолей.

  • mI — осморегулятор и маркёр глиозов, часто повышается при болезни Альцгеймера.


¹H-MRS применяется для диагностики опухолей, эпилепсии, энцефалопатий, демиелинизирующих заболеваний и оценки последствий ишемии. Спектроскопия при этом может не только усиливать достоверность морфологических выводов, но и выступать в роли самостоятельного диагностического критерия.


Технические и методологические аспекты

Для получения достоверных спектров требуется оптимальная настройка магнитного поля (shimming), корректное подавление воды и жира, а также выбор соответствующего TE и TR. Малые значения TE (20–35 мс) позволяют регистрировать широкий спектр метаболитов, включая нестабильные соединения, тогда как большие TE (135–144 мс) предпочтительны при детекции лактата за счёт его характерного инверсного сигнала.


Качество получаемого спектра также зависит от магнитного поля томографа. Аппараты МРТ с полем 3 Тл обеспечивают лучшее разрешение и чувствительность, однако более подвержены артефактам химического сдвига и неоднородности поля, требуя высокоточной градиентной коррекции.


Клинические перспективы и ограничения

МР-спектроскопия всё более активно интегрируется в стандартные протоколы МРТ, особенно в нейроонкологии, педиатрической радиологии и при функциональных расстройствах мозга. Тем не менее, широкое внедрение ограничивается несколькими факторами: высокой чувствительностью к артефактам движения, необходимостью длительной подготовки специалиста, а также длительностью сканирования при использовании многовоксельных протоколов.


Кроме того, трактовка спектров требует опыта и стандартизации: спектроскопические данные должны интерпретироваться в контексте анатомической и клинической картины, с учётом возможных перекрёстных пиков и вариабельности концентраций метаболитов в зависимости от возраста, участка мозга и патологического состояния.


Магнитно-резонансная спектроскопия представляет собой мощный инструмент функциональной диагностики, дополняющий стандартную МРТ информацией о метаболическом статусе тканей. Методы PRESS, STEAM и CSI позволяют адаптировать спектроскопию под различные клинические задачи — от локального анализа до картирования метаболических полей. Протонная спектроскопия остаётся наиболее востребованной благодаря высокой чувствительности и доступности. Однако полноценная реализация её потенциала требует не только технического совершенства, но и глубокой интерпретационной подготовки специалиста, что обусловливает необходимость дальнейшего обучения, стандартизации и клинической валидации.



Диффузионно-взвешенные МРТ изображения (DWI, DTI)


Диффузионно-взвешенная магнитно-резонансная томография (DWI) и диффузионная тензорная визуализация (DTI) представляют собой высокочувствительные методы нейровизуализации, основанные на измерении диффузии молекул воды в тканях. Эти технологии предоставляют уникальную информацию о микроструктуре тканей и широко применяются в диагностике острых и хронических цереброваскулярных заболеваний, нейродегенеративных состояний и опухолевых процессов.


Физические основы DWI и DTI

Принцип DWI заключается в применении пар градиентных импульсов, чувствительных к перемещению спинов. При наличии свободной диффузии молекул сигнал значительно уменьшается, тогда как в зонах с ограниченной диффузией (например, при цитотоксическом отеке) сигнал сохраняется. Основным параметром, определяющим чувствительность к диффузии, является b-значение (b-value), выражаемое в s/mm². Типовые значения b находятся в диапазоне от 0 до 1000 s/mm² для стандартной DWI, тогда как DTI требует мультинаправленного применения градиентов (обычно ≥ 6 направлений, оптимально 15–30).


В DTI вводится понятие тензора диффузии, представляющего собой симметричную матрицу второго порядка, описывающую величину и направление диффузии в каждом вокселе. Основными производными параметрами тензора являются фракционная анизотропия (FA), средняя диффузия (MD), аксиальная (AD) и радиальная диффузия (RD), отражающие различные аспекты микроструктурной организации тканей.

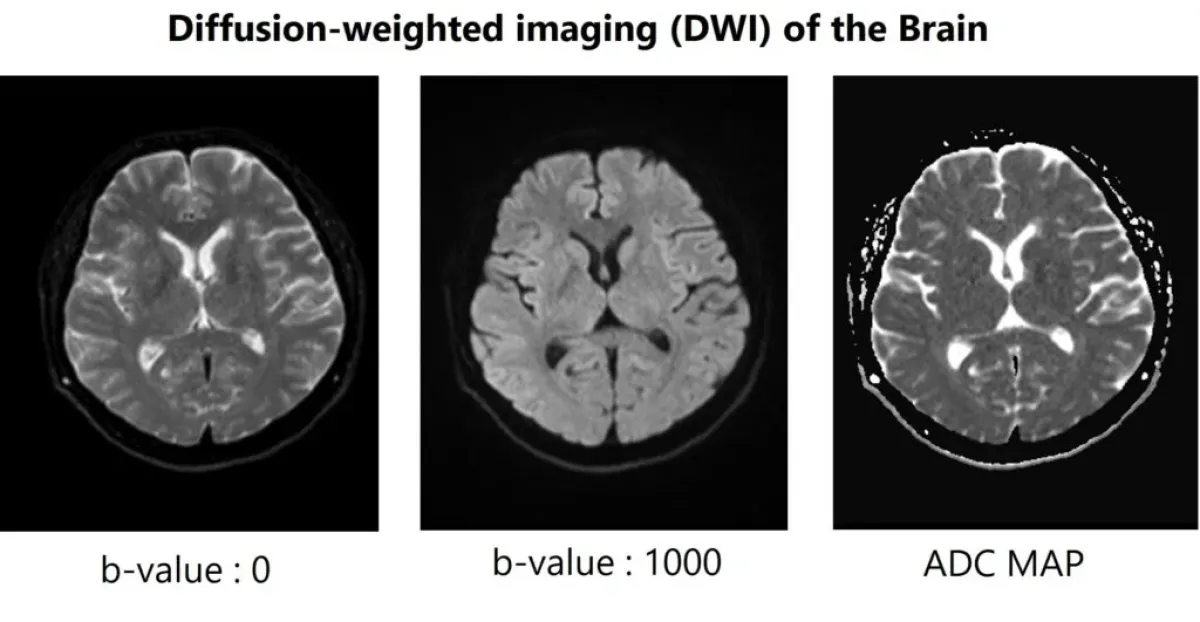

Диффузионно-взвешенная магнитно-резонансная томография головного мозга
Диффузионно-взвешенная МРТ (DWI) головного мозга. b-value — это параметр, отражающий степень чувствительности последовательности к движению молекул воды. ADC (Apparent Diffusion Coefficient) MAP — это количественная карта, вычисляемая из нескольких DWI изображений. Она показывает скорость диффузии воды в тканях.

Технические аспекты и инженерные требования

Для получения качественных DWI/DTI изображений предъявляются повышенные требования к аппаратной платформе. Ключевыми инженерными характеристиками являются высокая однородность магнитного поля (не хуже ±3 ppm на FOV), высокая градиентная мощность (обычно от 33 до 80 mT/m) и быстродействие градиентных систем (slew rate ≥ 120 T/m/s). Высокая разрешающая способность и минимизация артефактов достигаются за счёт использования многоканальных приёмных катушек с технологией параллельного сканирования (SENSE, GRAPPA), а также последовательностей с коррекцией искажений (например, RESOLVE, PROPELLER DWI).


Особое внимание уделяется компенсации артефактов движения и магнитной неоднородности, особенно в структурах с выраженными градиентами плотности (например, в задней черепной ямке). Применение EPI (echo-planar imaging) с модификациями, а также post-processing алгоритмов коррекции геометрических искажений (например, TOPUP, eddy current correction) существенно повышает достоверность интерпретации.



Клиническое значение и области применения

  1. Острое нарушение мозгового кровообращения: DWI является "золотым стандартом" для раннего выявления ишемических инсультов. Изменения сигнала возникают уже в течение первых 15–30 минут после окклюзии сосуда. Зоны с высоким сигналом на DWI и низким коэффициентом диффузии (ADC) соответствуют цитотоксическому отёку. Оценка перфузионно-диффузионного несоответствия (mismatch) позволяет выделить зону пенумбры.

  2. Нейроонкология: DWI используется для оценки степени злокачественности опухолей, выявления остаточных опухолевых масс и дифференциации рецидива от радионекроза. Чем выше клеточность опухоли, тем ниже ADC-значение, что позволяет использовать DWI как количественный биомаркер.

  3. Неврология и нейродегенеративные заболевания: DTI предоставляет данные о целостности трактов белого вещества. Снижение FA наблюдается при рассеянном склерозе, болезни Альцгеймера, травмах мозга и других патологических состояниях. Сегментированный трактографический анализ (например, методами Tract-Based Spatial Statistics, TBSS) позволяет проводить групповое сравнение когорт пациентов.

  4. Хирургическое планирование и функциональная нейровизуализация: DTI-трактография применяется при планировании резекции опухолей вблизи проводящих путей (например, пирамидного тракта), а также в нейронавигации при сложных нейрохирургических вмешательствах. Это снижает риск ятрогенных повреждений и повышает точность интервенций.

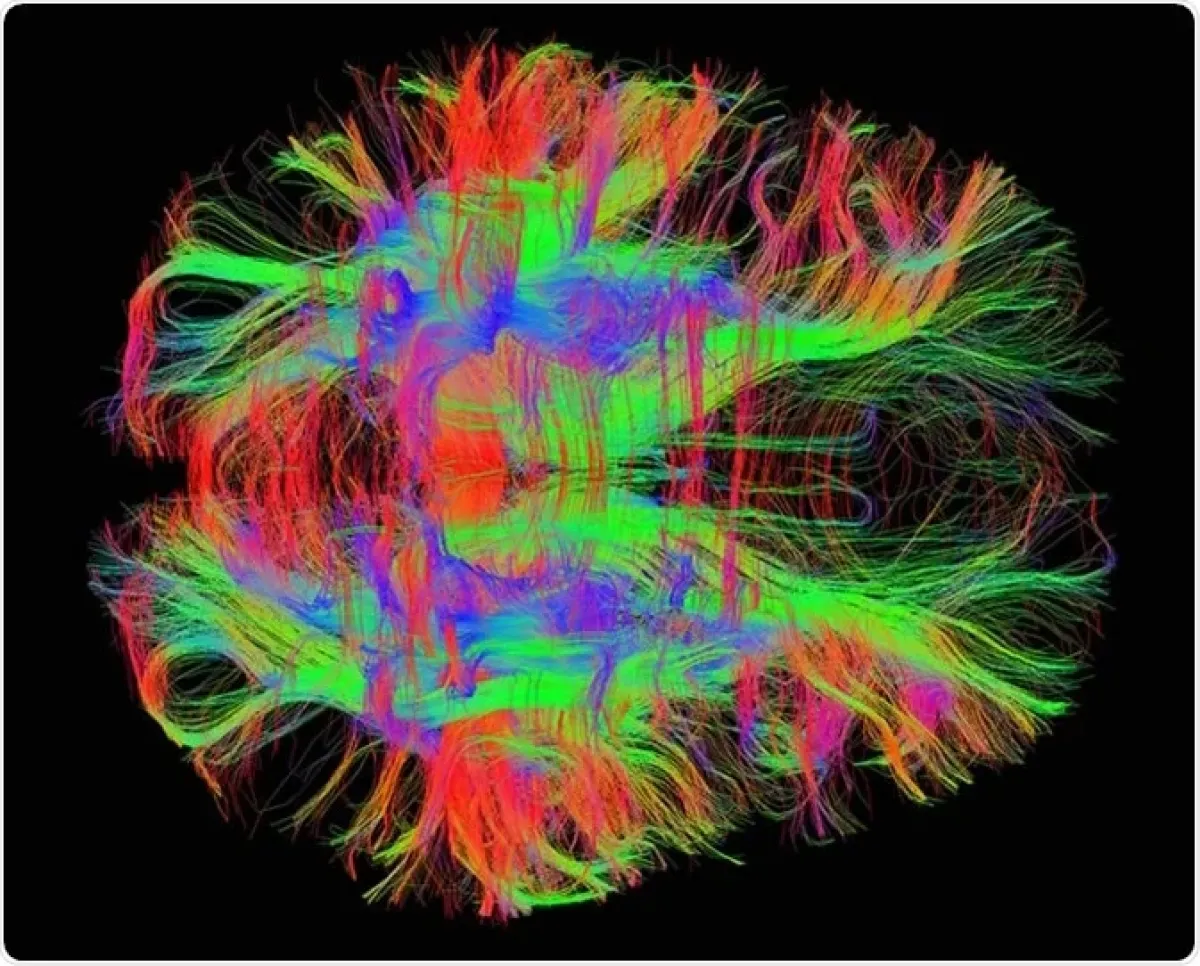

диффузионная тензорная визуализация МРТ головного мозга
Пути волокон белого вещества мозга взрослого человека

Ограничения и перспективы методов

Несмотря на высокую чувствительность, DWI подвержена артефактам от движений, особенно в области основания черепа и спинного мозга. DTI, в свою очередь, чувствительна к техническим искажениями, возникающим при неадекватном направлении градиентов и малом числе направлений. Новые методы, такие как многосегментные EPI, высокопольные системы (3 Тл и выше), продвинутая коррекция искажений и моделирование многокомпонентной диффузии (например, diffusion kurtosis imaging, neurite orientation dispersion and density imaging — NODDI), открывают новые горизонты в количественной визуализации и морфометрии мозга.



Методы DWI и DTI являются незаменимыми инструментами современной нейровизуализации, объединяя в себе высокую чувствительность к микроструктурным изменениям, количественные возможности анализа и широкий спектр клинических применений. Для достижения достоверных результатов необходимы как грамотная клиническая интерпретация, так и техническая оптимизация скан-протоколов с учётом физических ограничений и особенностей аппаратной платформы. Совершенствование технологий и интеграция с мультипараметрическими подходами (fMRI, MR-spectroscopy, perfusion) делают диффузионную визуализацию ключевым компонентом прецизионной диагностики и персонализированного подхода в неврологии и нейрохирургии.



Методы Перфузионного МРТ: DSC, ASL, DCE

Перфузионная магнитно-резонансная томография (пМРТ) представляет собой неинвазивный метод визуализации микроциркуляции крови в тканях, обеспечивая количественную и качественную информацию о кровотоке, кровенаполнении и сосудистой проницаемости. На сегодняшний день в клинической и исследовательской практике используются три основных метода перфузионной МРТ: динамическая восприимчивостная контрастная перфузия (DSC), артериальная спин-метка (ASL) и динамическая контраст-усиленная перфузия (DCE). Каждый из них основан на различных принципах регистрации перфузионных параметров и имеет уникальные технические и клинические особенности, обуславливающие их применение в различных нозологических категориях, преимущественно в нейроонкологии, инсультологии и нейроваскулярной диагностике.



Динамическая восприимчивостная контрастная перфузия (DSC-MRI)

DSC-перфузия основана на измерении изменений магнитной восприимчивости тканей в ответ на внутривенное болюсное введение гадолинийсодержащего контрастного препарата. Метод использует градиент-эхо или спин-эхо последовательности с высокой временной разрешающей способностью (обычно 1–2 с на срез) для регистрации быстрого прохождения контрастного агента через церебральные сосуды.


Ключевые параметры, извлекаемые из DSC-исследования, включают объем мозговой крови (CBV), мозговой кровоток (CBF), среднее время транзита (MTT) и время до достижения пика (TTP). Эти параметры рассчитываются на основе модели гамма-функции или с использованием деконволюционных алгоритмов, таких как SVD (singular value decomposition), позволяющих оценить функцию импульсного ответа ткани.


Клиническое значение DSC-МРТ проявляется наиболее полно в оценке высокоградиентных опухолей головного мозга. Увеличение относительного CBV (rCBV) свидетельствует о неоангиогенезе, характерном для злокачественной трансформации, а также может быть использовано для дифференциации рецидива опухоли от постлучевых изменений. Однако метод чувствителен к артефактам, особенно в базальных структурах мозга и при наличии кровоизлияний, что ограничивает его применение в некоторых клинических сценариях.

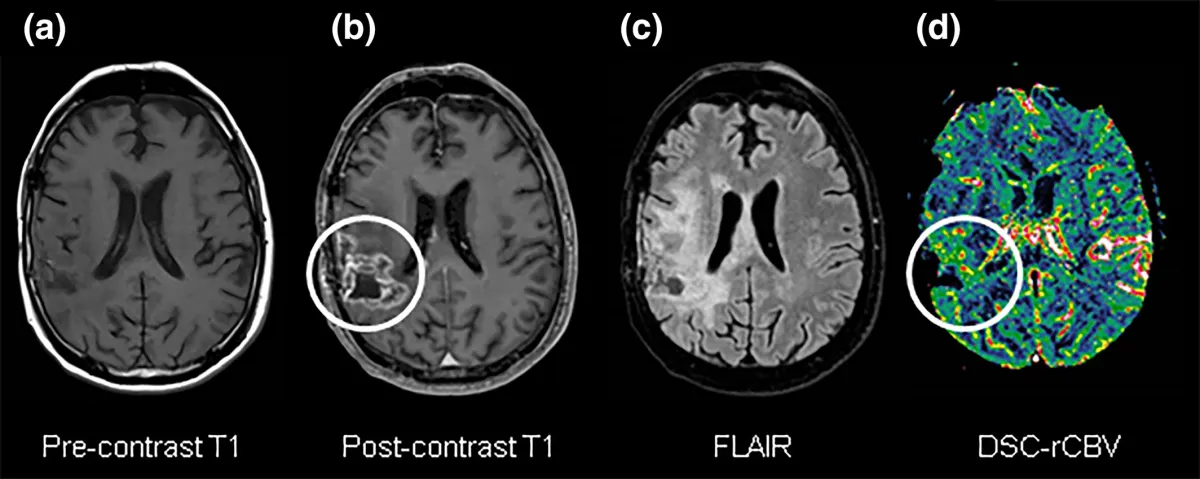

Клиническое МРТ изображение DSC-MRI
Случай прогрессирования опухоли у 68-летнего мужчины через 3 месяца после химиолучевой терапии. Анатомическая МРТ до (a) и после контрастирования (b) с T1-взвешенным изображением показала новое усиление и усиление сигнала FLAIR (c). Перфузионная визуализация с использованием динамического контраста восприимчивости (DSC) (d) подтвердила прогрессирование опухоли с повышенными значениями rCBV в месте контрастного усиления, обозначенными белыми кружками. DSC = динамический контраст восприимчивости, rCBV = относительный объем церебрального кровотока.

Артериальная спин-метка (ASL)

ASL представляет собой полностью неинвазивную методику, основанную на использовании артериальной крови в качестве эндогенного контраста. Путём радиочастотной инверсии протонной намагниченности крови, поступающей через шейные артерии, создаётся "метка", которая затем отслеживается в кортикальных и субкортикальных структурах мозга. Метод требует точного контроля времени задержки между маркировкой и регистрацией изображения (post-labeling delay, PLD), что критически важно для точной оценки мозгового кровотока.


ASL обладает высокой специфичностью в измерении CBF, особенно в условиях стабильной гемодинамики. Его основное клиническое преимущество — отсутствие необходимости введения контрастного вещества, что делает метод предпочтительным у пациентов с почечной недостаточностью или аллергией на гадолиний. Однако метод характеризуется относительно низким сигналом на фоне шума (SNR), высокой чувствительностью к вариациям времени транзита и ограниченной точностью при низком кровотоке, что ограничивает его использование при острых инсультах или в оценке опухолей с выраженной сосудистой патологией.


Существуют различные варианты реализации ASL, включая PASL (pulsed ASL), CASL (continuous ASL) и наиболее распространённый в клинической практике pCASL (pseudo-continuous ASL), обеспечивающий оптимальный баланс между точностью и длительностью сканирования.

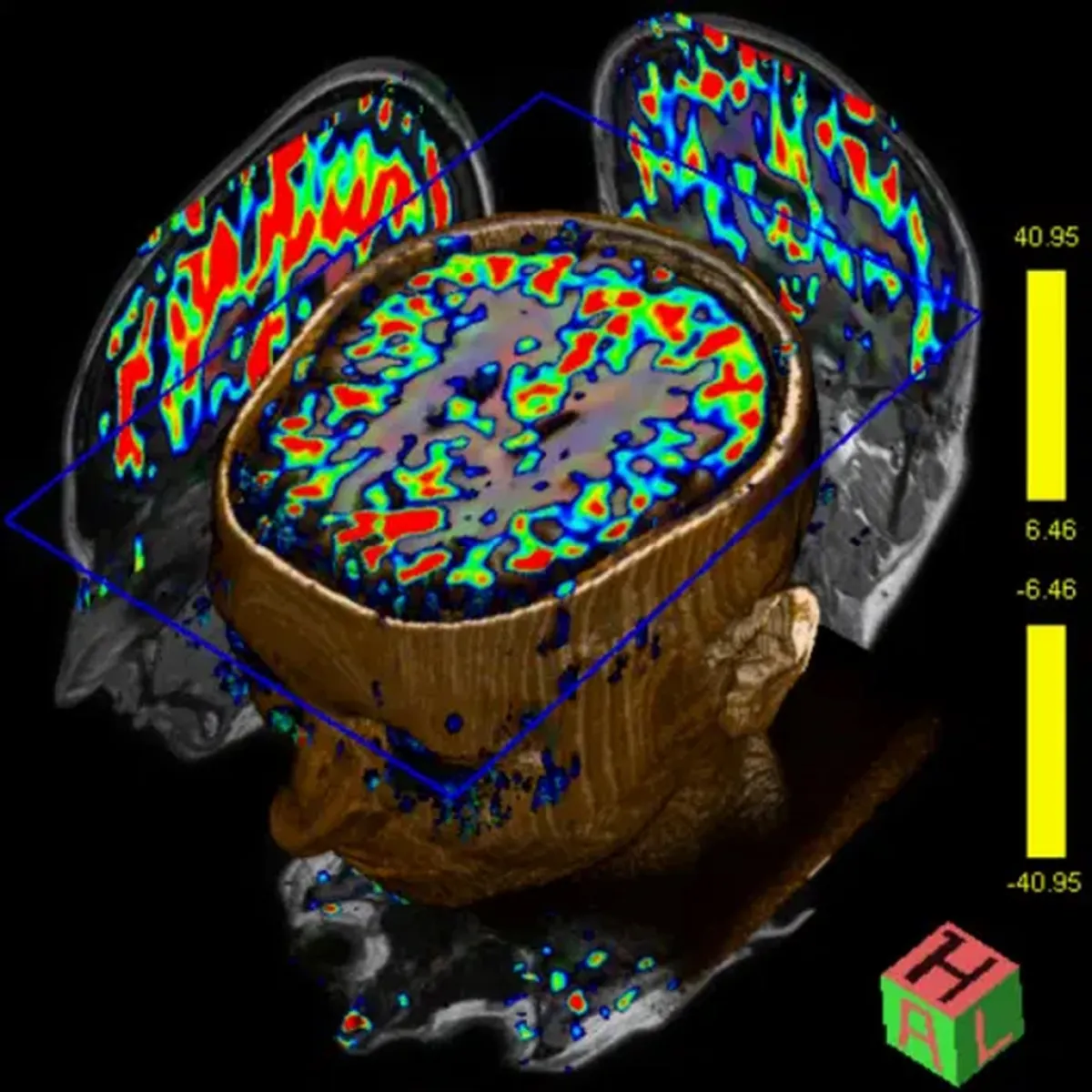

МРТ ASL
Данные перфузии ASL, показанные с помощью Neuro 3D

Динамическая контраст-усиленная перфузия (DCE-MRI)

DCE-МРТ основана на повторной регистрации серии T1-взвешенных изображений до, во время и после внутривенного введения контрастного вещества. Изменения сигнала отражают кинетику поступления и выведения гадолиния из внеклеточного экстраваскулярного пространства. В отличие от DSC, основной целью DCE является количественная оценка сосудистой проницаемости и параметров микроциркуляции.


Для анализа применяются фармакокинетические модели, наиболее распространённой из которых является модель Тозера-Кермоде (Tofts model), определяющая параметры K^trans (скорость переноса контраста из сосудов в интерстициальное пространство), v_e (объём внеклеточной экстраваскулярной фракции) и v_p (объём плазменной фракции). Эти параметры используются для оценки ангиогенеза, сосудистой плотности и функциональной проницаемости, особенно в онкологических исследованиях.


DCE-МРТ находит широкое применение в диагностике и мониторинге лечения опухолей, в том числе при оценке эффективности ангиогенной терапии. Однако, высокая чувствительность к артефактам движения, необходимость точной калибровки параметров и длительность сканирования требуют высокой степени стандартизации и опыта интерпретации данных.



Сравнительная оценка методов и клинические перспективы

Несмотря на общую цель — оценку перфузионных характеристик тканей — DSC, ASL и DCE представляют собой различные диагностические подходы, отличающиеся как методологией, так и спектром клинических применений. DSC обладает высокой чувствительностью к опухолевому неоангиогенезу и используется в онкологической нейровизуализации, тогда как ASL предпочтителен для популяций с противопоказаниями к контрастным агентам. DCE, в свою очередь, даёт более полную картину сосудистой проницаемости и межклеточного обмена.


Существует тенденция к мультипараметрическому подходу, при котором данные всех трёх методов интегрируются в рамках единого протокола для комплексной оценки цереброваскулярной патологии. Интеграция перфузионных данных с другими МРТ-модальностями — такими как диффузионно-взвешенная визуализация (DWI) и спектроскопия — позволяет значительно повысить диагностическую точность, особенно при сложных клинических сценариях.



МРТ-ангиография: TOF, PC, CE-MRA

Магнитно-резонансная ангиография (МРА) представляет собой неинвазивный метод визуализации сосудов, основанный на принципах магнитно-резонансной томографии (МРТ). Отсутствие ионизирующего излучения, высокая контрастность мягких тканей и возможность получения мультиплоскостных изображений делают МРА приоритетной методикой при оценке сосудистого русла, особенно в нейровизуализации и кардиоваскулярной диагностике. В современной практике выделяют три основных метода МР-ангиографии: TOF (Time-of-Flight), PC (Phase Contrast) и CE-MRA (Contrast-Enhanced Magnetic Resonance Angiography), каждая из которых имеет собственные технические особенности, диагностические преимущества и ограничения.

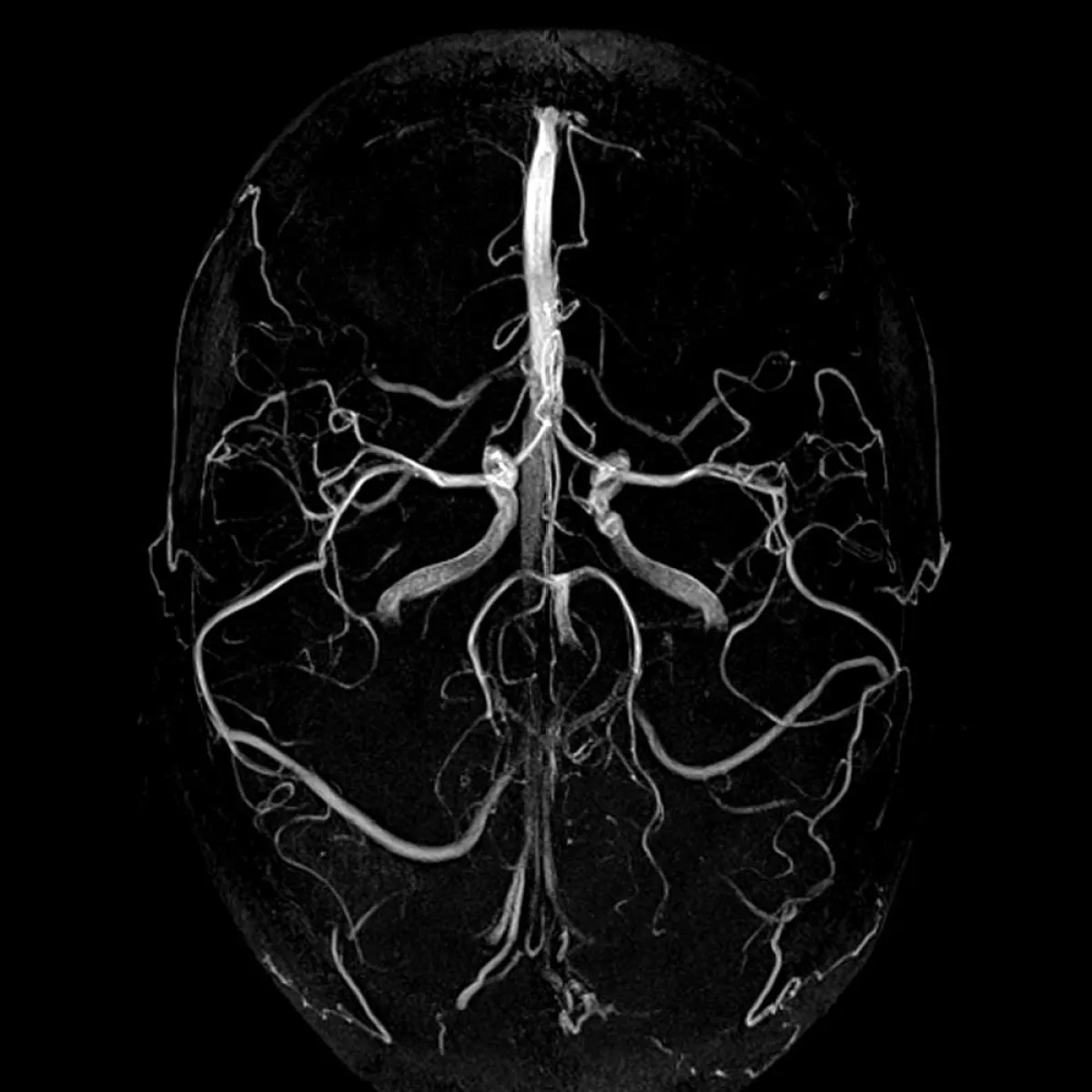

МРТ-ангиография сосудов головного мозга
МРТ-ангиография

Метод TOF (Time-of-Flight)

TOF-МРА основана на эффекте притока (inflow effect) — различии сигнала между движущейся кровью и стационарными тканями. Наиболее часто применяется при исследовании сосудов головного мозга, шеи и верхней части туловища, где высокая скорость кровотока позволяет получать изображения с высоким сигналом от артериальной крови без использования контрастного вещества.


TOF-ангиография реализуется с помощью градиентных эхо-последовательностей с коротким временем повторения (TR) и малым углом наклона возбуждающего импульса. Сигнал усиливается за счёт насыщения стационарных тканей, тогда как свежая кровь, вошедшая в срез, не насыщена и даёт более яркий сигнал.


Применение трехмерной (3D) TOF позволяет получать изображения с высоким пространственным разрешением и проводить MIP-реконструкции для оценки сложной сосудистой анатомии. Однако метод чувствителен к турбулентному и медленному кровотоку, особенно в дистальных артериях, а также к эффекту насыщения в участках с параллельным направлением кровотока и плоскостью сканирования.



Метод PC (Phase Contrast)

МРА на основе фазового контраста использует принцип регистрации фазового сдвига, возникающего в движущихся спиновых системах. Этот метод позволяет не только визуализировать сосуды, но и количественно оценить параметры кровотока, включая его направление и скорость, что особенно ценно при исследовании сосудистых мальформаций, стенозов, фистул и венозной гемодинамики.


PC-МРА реализуется с помощью последовательностей с применением градиентов чувствительности к движению (velocity encoding gradients, VENC). Изменение фазы сигнала, вызванное движущимися протонами в крови, используется для построения ангиографических изображений. Направление кровотока кодируется по шкале серого или в цвете, что позволяет проводить точную дифференциацию артериального и венозного кровообращения.


Одним из ключевых преимуществ является возможность количественной оценки скорости кровотока, например, при измерении объемного мозгового кровотока или оценки аортального клапанного потока. Однако этот метод требует большего времени сканирования, чувствителен к движениям пациента и к ошибкам при выборе VENC-параметров.


Метод CE-MRA (Contrast-Enhanced Magnetic Resonance Angiography)

Контрастно-усиленная МРА основана на использовании парамагнитных контрастных препаратов на основе гадолиния, которые резко усиливают сигнал от крови в T1-взвешенных изображениях. Метод обладает высокой чувствительностью и специфичностью, особенно при визуализации сосудов тела, конечностей и крупных сосудистых стволов.


CE-MRA выполняется с применением быстрого 3D-GRE (gradient echo) сканирования после болюсного введения контрастного препарата. Сканирование синхронизируется с артериальной фазой контрастирования, что достигается с помощью болюс-трекинга или тест-болюса. Использование короткого TR и TE обеспечивает высокую скорость сбора данных, позволяя получить изображения артериального русла до появления контрастного усиления в венозной системе.

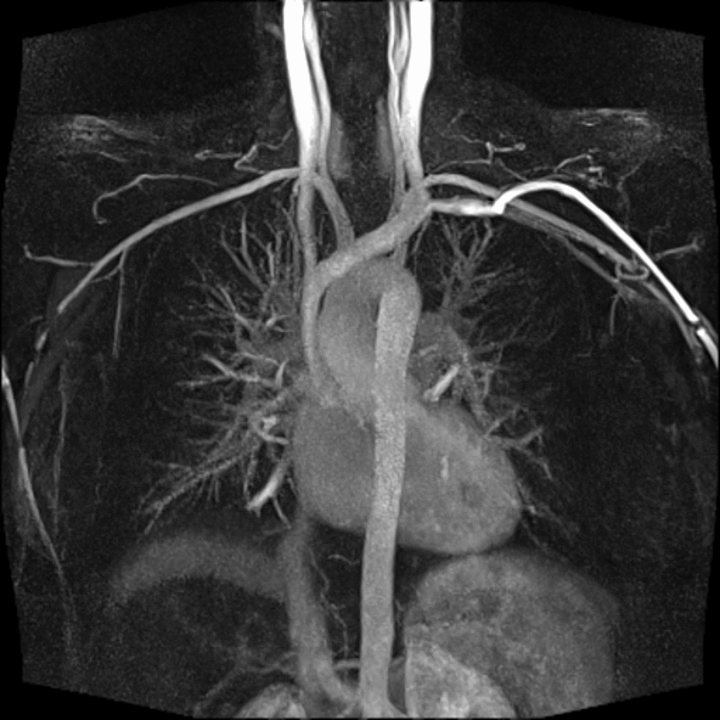

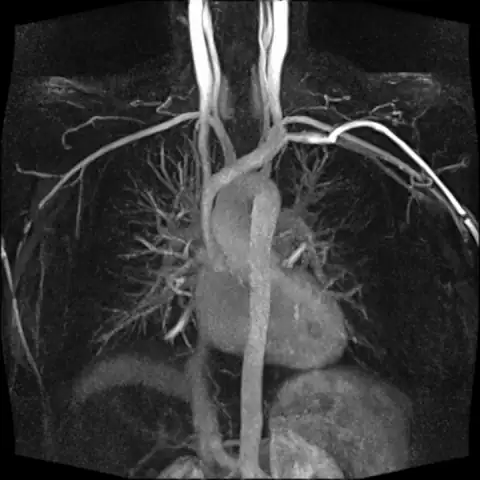

MRI CE-MRA

Метод особенно ценен в ангиографии периферических артерий, визуализации аорты и её ветвей, в оценке сосудов малого таза и почечных артерий. Ключевым ограничением остаётся необходимость внутривенного введения контрастного вещества, что требует осторожности у пациентов с почечной недостаточностью из-за риска нефрогенного системного фиброза (NSF).



Сравнительная оценка и клинические показания

TOF предпочтителен при исследовании артерий головного мозга у пациентов с противопоказаниями к контрасту. PC-МРА применяется при необходимости оценки венозной системы и параметров кровотока. CE-MRA обеспечивает наилучшее качество при исследовании сосудов всего тела и считается методом выбора при ангиографии брюшной аорты, подвздошных, почечных и периферических артерий.

Выбор методики определяется клинической задачей, анатомической областью исследования, скоростью и направлением кровотока, а также наличием противопоказаний к введению контрастного вещества.


МР-ангиография является универсальным и высокоинформативным методом визуализации сосудистой системы. Современные подходы TOF, PC и CE-MRA дополняют друг друга и позволяют эффективно решать широкий спектр диагностических задач — от оценки внутричерепных артерий до анализа периферической сосудистой сети. Понимание технических принципов и ограничений каждой методики имеет критическое значение для оптимизации диагностического процесса, повышения точности интерпретации и обеспечения безопасности пациента. В клинической практике важно учитывать не только анатомические особенности и предполагаемую патологию, но и индивидуальные параметры пациента, включая функцию почек, возможность кооперации и сосудистую гемодинамику.



Функциональная магнитно-резонансная томография (fMRI)

Функциональная магнитно-резонансная томография (fMRI) — это неинвазивная методика нейровизуализации, позволяющая регистрировать изменения мозговой активности в реальном времени. Метод основан на выявлении локальных изменений магнитных свойств тканей, обусловленных вариациями уровня оксигенации крови, что опосредованно отражает нейронную активность. fMRI является незаменимым инструментом в нейронауках, клинической диагностике и предоперационном планировании нейрохирургических вмешательств.


Физико-технические принципы fMRI

В основе fMRI лежит явление BOLD-контраста (Blood Oxygen Level Dependent), впервые описанное Огавой в 1990-х годах. Этот механизм отражает различия магнитных свойств оксигемоглобина (парамагнитный) и дезоксигемоглобина (диамагнитный), приводящие к изменениям локального T2*-взвешенного сигнала в зонах повышенной нейронной активности.


Повышение активности нейронов приводит к вазодилатации и увеличению локального церебрального кровотока, что превышает метаболическую потребность в кислороде. В результате наблюдается относительное увеличение концентрации оксигемоглобина и уменьшение дезоксигемоглобина, что повышает MR-сигнал на T2*-взвешенных изображениях.


Для регистрации BOLD-сигнала применяются градиент-эхо последовательности с коротким TR (репетиционным временем) и минимально возможным TE (временем эхо), оптимизированные для выявления малых изменений T2*-контрастности.

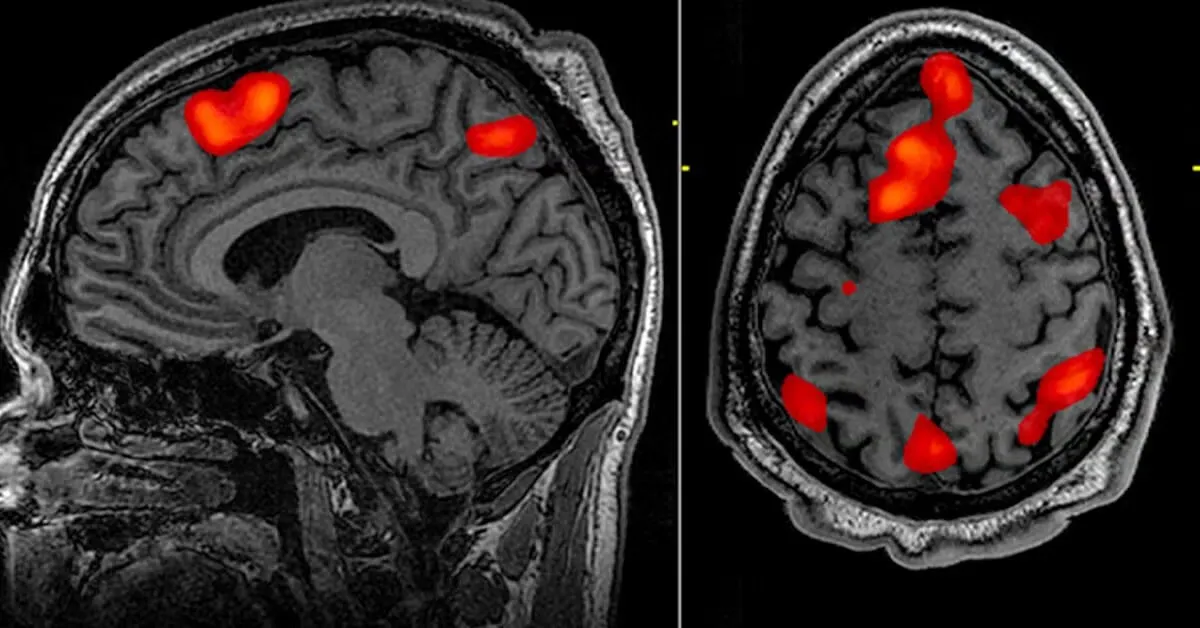

BOLD-контраст МРТ
Функциональная магнитно-резонансная томография мозга (fMRI), выполненная во время выполнения задач, требующих использования памяти

Технологические особенности и требования к оборудованию

Оптимизация fMRI требует МР-томографов с высокой однородностью магнитного поля, точным градиентным контролем и быстрыми последовательностями сбора данных. Наибольшую диагностическую ценность обеспечивают системы с напряженностью основного магнитного поля 3 Тл и выше. Высокопольные системы повышают чувствительность к BOLD-сигналу за счёт увеличенного T2*-контраста, однако требуют более строгого контроля артефактов и движения.


Высокоточные градиентные системы, обеспечивающие градиенты ≥40 мТл/м и slew rate ≥200 Тл/м/с, позволяют сократить время сбора данных и минимизировать пространственные искажения. Использование многоканальных приемных катушек (32 и более каналов) существенно увеличивает отношение сигнал/шум и пространственное разрешение.


Дополнительно, важную роль играет система синхронизации стимулов и захвата поведенческих и физиологических данных, что критично для когнитивных исследований и анализа временных зависимостей между стимулом и BOLD-ответом.


Протоколы и методики сканирования

Существует два основных подхода к fMRI:

  1. Task-based fMRI — основан на регистрации BOLD-сигнала во время выполнения испытуемым заданий, активирующих определённые зоны мозга (двигательные, сенсорные, когнитивные и т.д.).

  2. Resting-state fMRI (rs-fMRI) — анализирует спонтанные колебания BOLD-сигнала в состоянии покоя, позволяя выявить функциональные нейросети (например, default mode network, DMN).


Протокол task-based fMRI требует строгой стандартизации парадигмы стимуляции, временной точности синхронизации и продвинутой постобработки, включая пространственную нормализацию, фильтрацию и статистический анализ данных (чаще всего с использованием GLM — General Linear Model).


Артефакты и ограничения метода

fMRI чрезвычайно чувствительна к артефактам движения, магнитным неоднородностям и физиологическим шумам (дыхание, пульсация). Особенно выражены искажения в базальных отделах лобных долей и височных областях из-за наличия воздухоносных синусов, вызывающих susceptibility артефакты.


Для минимизации артефактов применяются:

  • коррекция движения постфактум (motion correction),

  • карты однородности поля (B0 shimming),

  • физиологическая регрессия (RETROICOR и др.),

  • фазовая коррекция (phase correction) при реконструкции.


Кроме того, BOLD-сигнал является лишь опосредованным маркером нейронной активности, не отражающим возбуждающий или тормозный характер процессов и обладающим инерционным временным профилем (~5 сек).



Клиническое применение

  • Предоперационное планирование: fMRI широко используется в нейрохирургии для картирования функционально значимых зон коры перед операциями по поводу эпилепсии, опухолей, сосудистых мальформаций. Ключевыми являются моторные, сенсорные, речевые зоны и зоны зрения. Важно совмещать fMRI с анатомическими МРТ-данными и трактографией по данным DTI для составления комплексной картины.

  • Диагностика нейродегенеративных заболеваний: rs-fMRI применяется для анализа нарушений связности в нейросетях при болезни Альцгеймера, болезни Паркинсона, рассеянном склерозе. Снижение связности в DMN может быть ранним биомаркером когнитивного снижения.

  • Психиатрия и нейронаука: fMRI играет важную роль в исследованиях шизофрении, депрессии, расстройств аутистического спектра. Метод позволяет выявлять изменения функциональной организации мозга, разрабатывать нейромаркеры и оценивать ответ на терапию.




Магнитно-резонансная томография — это область, которая не стоит на месте. Каждое десятилетие приносит новые технологии: высокопольные сканеры, ультракороткие TE, многоканальные RF-системы, машинное обучение в реконструкции изображений и нейросетевую постобработку. Однако несмотря на это стремительное развитие, остаются неизменными базовые принципы: прецессия, релаксация, пространственное кодирование, взаимодействие с радиочастотным полем.


Именно знание этих принципов позволяет специалисту не быть просто пользователем аппарата МРТ, а стать полноправным участником диагностического процесса. Эта статья — не просто справочник, а мост между фундаментальной наукой и клинической практикой. Мы надеемся, что она станет для вас надёжной опорой в профессиональном росте, источником системного понимания и постоянным инструментом в вашей работе.



bottom of page
